2005 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU33860
Assentos Assento do condutor
Remoção do assento do condutorPuxe a parte de trás do assento do condu-
tor conforme ilustrado, retire as cavilhas e
puxe o assento para fora.
Instalação do assento do condutorIntroduza o prolongamento da parte da
frente do assento do condutor no suporte
do assento conforme ilustrado, coloque o
assento na posição original e coloque as
respectivas cavilhas.Assento do passageiro
Remoção do assento do passageiro
1. Introduza a chave na fechadura do as-
sento e rode-a no sentido dos pontei-
ros do relógio.2. Mantendo a chave nessa posição, le-
vante a parte da frente do assento do
passageiro e puxe-a para a frente.
Instalação do assento do passageiro
1. Introduza o prolongamento da parte
traseira do assento do passageiro no
suporte do assento, tal como ilustrado,
e empurre a parte da frente do assento
para baixo para o encaixar.
2. Retire a chave.NOTA:Certifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
1. Cavilha
1. Prolongamento
2. Suporte do assento
1. Fecho do assento do passageiro
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
U5VYP1P0.book Page 19 Tuesday, September 7, 2004 12:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU33870
Suportes do capacete Os suportes do capacete encontram-se por
baixo do assento do passageiro.
Fixação do capacete no respectivo su-
porte
1. Retire o assento do passageiro. (Con-
sulte a página 3-19.)
2. Prenda o capacete no respectivo su-
porte e, de seguida, instale com segu-
rança o assento do passageiro.
AV I S O
PWA11040
Nunca conduza com um capacete preso
num suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e, possivelmente,um acidente.Para libertar um capacete do respectivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respectivo suporte e volte a ins-
talar o assento.
PAU14741
Ajuste da forquilha dianteira Esta forquilha dianteira está equipada com
cavilhas ajustadoras de pré-carga da mola,
parafusos ajustadores da força amortece-
dora de recuo e parafusos ajustadores da
força amortecedora de compressão.
AV I S O
PWA10180
Ajuste sempre ambas as pernas da for-
quilha de forma igual, caso contrário po-
derá resultar numa fraca capacidade demanobra e perda de estabilidade.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direcção (a). Para reduzir a pré-carga da
1. Suporte de capacete
1. Cavilha ajustadora da pré-carga da mola
U5VYP1P0.book Page 20 Tuesday, September 7, 2004 12:54 PM

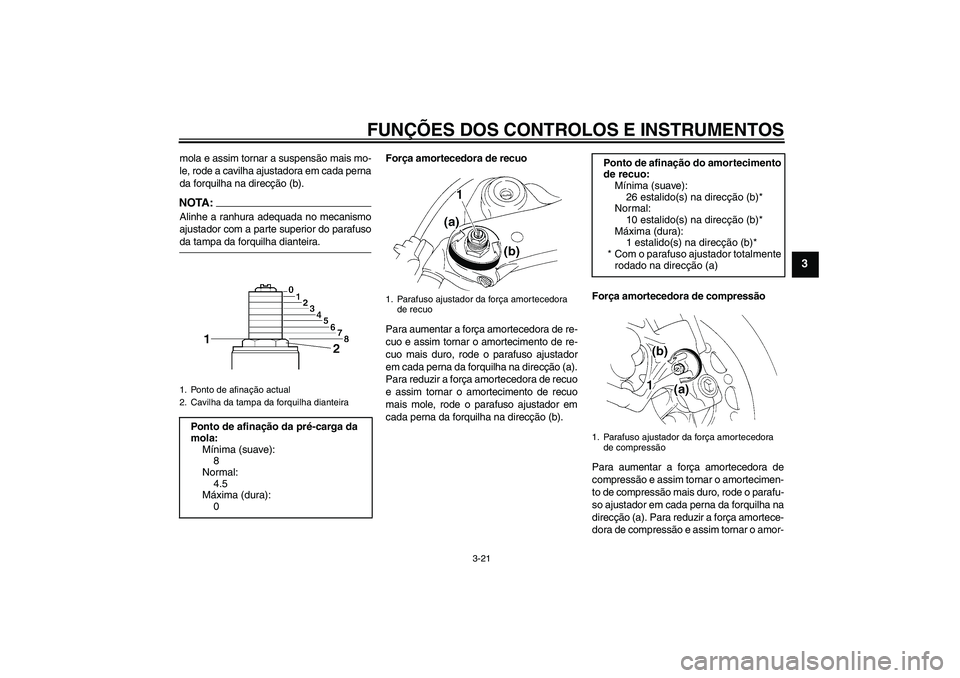

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direcção (b).NOTA:Alinhe a ranhura adequada no mecanismo
ajustador com a parte superior do parafusoda tampa da forquilha dianteira.Força amortecedora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
em cada perna da forquilha na direcção (a).
Para reduzir a força amortecedora de recuo
e assim tornar o amortecimento de recuo
mais mole, rode o parafuso ajustador em
cada perna da forquilha na direcção (b).Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador em cada perna da forquilha na
direcção (a). Para reduzir a força amortece-
dora de compressão e assim tornar o amor-1. Ponto de afinação actual
2. Cavilha da tampa da forquilha dianteiraPonto de afinação da pré-carga da
mola:
Mínima (suave):
8
Normal:
4.5
Máxima (dura):
0
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
26 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
1. Parafuso ajustador da força amortecedora
de compressão
U5VYP1P0.book Page 21 Tuesday, September 7, 2004 12:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
tecimento de compressão mais mole, rode
o parafuso ajustador em cada perna da for-
quilha na direcção (b).PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.NOTA:Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações anteriores devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU33970
Ajuste do amortecedor Este amortecedor está equipado com um
anel ajustador de pré-carga da mola e para-
fusos ajustadores da força amortecedora
de recuo e de compressão.PRECAUÇÃO:
PCA10100
Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinaçãomáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direcção (a). Para reduzir a Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
25 estalido(s) na direcção (b)*
Normal:
10 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)1. Chave inglesa especial
2. Anel ajustador de pré-carga da mola
3. Indicador de posição
U5VYP1P0.book Page 22 Tuesday, September 7, 2004 12:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
recção (b).NOTA:

Alinhe o entalhe adequado do anel
ajustador com o indicador de posição
no amortecedor.


Utilize a chave inglesa especial incluí-
da no jogo de ferramentas do proprie-tário para fazer o ajuste.
Força amortecedora de recuo
Ajuste a força amortecedora de recuo como
segue:
1. Retire a cavilha, desaperte e retire o fi-
xador rápido (tipo parafuso) e, depois,
puxe a carenagem afastando-a do
motociclo, conforme ilustrado.2. Para aumentar a força amortecedora
de recuo e assim tornar o amorteci-
mento de recuo mais duro, rode o pa-
rafuso ajustador na direcção (a). Para
reduzir a força amortecedora de recuo
e assim tornar o amortecimento de re-
cuo mais mole, rode o parafuso ajusta-
dor na direcção (b).
3. Coloque a carenagem na respectiva
posição original, instale a aperte o fi-
xador rápido (tipo parafuso) e, depois,
instale a cavilha. Ponto de afinação da pré-carga da
mola:
Mínima (suave):
1
Normal:
4
Máxima (dura):
9
1. Parafuso do fixador rápido
2. Cavilha
3. Carenagem
1. Parafuso ajustador da força amortecedora
de recuo
Ponto de afinação do amortecimento
de recuo:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
17 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U5VYP1P0.book Page 23 Tuesday, September 7, 2004 12:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
Força amortecedora de compressão
Para aumentar a força amortecedora de
compressão e assim tornar o amortecimen-
to de compressão mais duro, rode o parafu-
so ajustador na direcção (a). Para reduzir a
força amortecedora de compressão e as-
sim tornar o amortecimento de compressão
mais mole, rode o parafuso ajustador na di-
recção (b).
NOTA :
Embora o número total de estalidos de um
mecanismo ajustador da força amortecedo-
ra possa não corresponder exactamente às
especificações indicadas devido a peque-
nas diferenças no processo de fabrico, o
número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-cessário.
AV I S O
PWA10220
Este amortecedor de choques contém
nitrogénio altamente pressurizado. Para
um manuseamento adequado, leia e
compreenda as seguintes informaçõesantes de manusear o amortecedor de
choques. O fabricante não pode ser res-
ponsabilizado pelos danos causados no
veículo ou por ferimentos pessoais que
possam resultar de um manuseamento
inadequado.


Não mexa nem tente abrir o cilindro
de gás.


Não submeta o amortecedor de
choques a uma chama desprotegi-
da ou outras fontes de calor inten-
so, caso contrário este poderá
explodir devido a pressão excessi-
va do gás.


Não deforme nem danifique de for-
ma alguma o cilindro de gás, pois
poderá resultar num fraco desem-
penho do amortecimento.


Faça sempre a manutenção dos
amortecedores num concessioná-rio Yamaha.
1. Parafuso ajustador da força amortecedora
de compressão
Ponto de afinação do amortecimento
de compressão:
Mínima (suave):
20 estalido(s) na direcção (b)*
Normal:
12 estalido(s) na direcção (b)*
Máxima (dura):
1 estalido(s) na direcção (b)*
* Com o parafuso ajustador totalmente
rodado na direcção (a)
U5VYP1P0.book Page 24 Tuesday, September 7, 2004 12:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
PAU15181
Prendedores da correia de
bagagem Existem quatro prendedores da correia de
bagagem por baixo do assento do passa-
geiro. Para utilizar os prendedores da cor-
reia, retire o assento do passageiro,
desprenda as correias dos ganchos e, de-
pois, instale o assento com as correias pen-
duradas por fora e por baixo do assento do
passageiro. (Consulte a página 3-19.)
PAU15281
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro do tubo de escape. A válvula do
sistema EXUP é constantemente ajustada
em conformidade com a velocidade do mo-
tor, através de um servomotor controlado
por computador.PRECAUÇÃO:
PCA10191


O sistema EXUP foi afinado e consi-
deravelmente testado na fábrica da
Yamaha. A alteração destes pontos
de afinação sem conhecimentos
técnicos suficientes pode resultar
num fraco desempenho ou em da-
nos no motor.


Se não for possível ouvir o sistema
EXUP quando o interruptor princi-
pal for ligado, solicite a um conces-sionário Yamaha que o verifique.
PAU15300
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTA:O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte docircuito de ignição.)
AV I S O
PWA10240
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
1. Prendedor da correia de bagagem
2. Gancho
U5VYP1P0.book Page 25 Tuesday, September 7, 2004 12:54 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um conces-sionário Yamaha.
PAU15311
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.

Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.


Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.


Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral está para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.AV I S O
PWA10250
Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifi-
que o sistema antes de conduzir o moto-ciclo.
U5VYP1P0.book Page 26 Tuesday, September 7, 2004 12:54 PM
