2005 YAMAHA YZ250F compression ratio

SPEC
2 - 1
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ250FT (USA, CDN, AUS, NZ)
YZ250F (EUROPE, ZA)
Model code number: 5XC5 (USA)
5XC6 (EUROPE)
5XC8 (CDN, AUS, NZ, ZA)
Dimensions:
USA, ZA,
AUS, NZEUROPE
(Except
for F)FCDN
Overall length 2,161 mm
(85.08 in)2,162 mm
(85.12 in)2,161 mm
(85.08 in)2,165 mm
(85.24 in)
Overall width 827 mm
(32.56 in)← ← ←
Overall height 1,293 mm
(50.91 in)1,295 mm
(50.98 in)← ←
Seat height 992 mm
(39.06 in)994 mm
(39.13 in)993 mm
(39.09 in)994 mm
(39.13 in)
Wheelbase 1,469 mm
(57.83 in)1,465 mm
(57.68 in)← 1,469 mm
(57.83 in)
Minimum ground clearance 380 mm
(14.96 in)382 mm
(15.04 in)← ←
Dry weight:
Without oil and fuel 93.5 kg (206 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 249 cm
3 (8.76 Imp oz, 8.42 US oz)
Bore × stroke 77.0 × 53.6 mm (3.03 × 2.11 in)
Compression ratio 12.5 : 1
Starting system Kickstarter
Lubrication system: Dry sump
2
GENERAL SPECIFICATIONS

INSP
ADJ
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung a am
Rotor auf die entsprechende
Gegenmarkierung b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung c am Auslaß-
Nockenwellenrad und die Körner-
markierung d am Einlaß-Nocken-
wellenrad, wie in der Abbildung
gezeigt, mit der Zylinderkopf-Paß-
fläche fluchten.
Das Ventilspiel e mit einer
Fühlerlehre 1 messen.
HINWEIS:
Entspricht das gemessene Ventil-
spiel nicht der Vorgabe, muß das
Meßergebnis für spätere Zwecke
notiert werden.
6. Einstellen:
Ventilspiel
Arbeitsvorgang:
Die Einlaß- und Auslaß-Nok-
kenwellen demontieren.
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
6. Régler:
Jeu aux soupapes
Etapes du réglage:
Déposer les arbres à cames
(d’admission et d’échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
Misurare il gioco valvole e con
uno spessimetro 1.
NOTA:
Annotare il valore misurato se il
gioco non è quello corretto.
6. Regolare:
Gioco valvole
Operazioni per la regolazione:
Togliere l’albero a camme (di aspi-
razione e di scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.

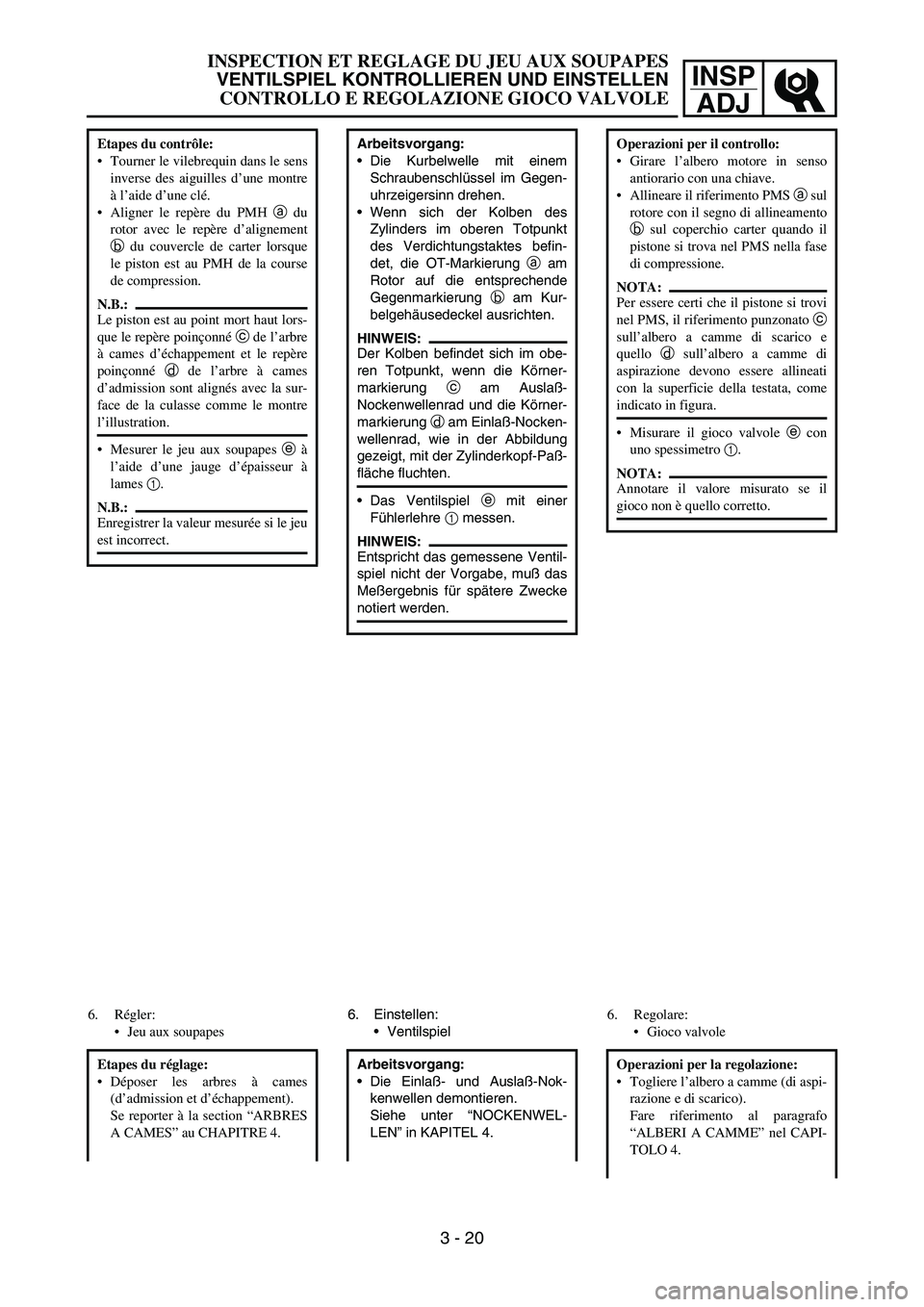

INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 20

ENG
4 - 23
DEMONTAGE-EINZELHEITEN
Nockenwelle
1. Demontieren:
Rotor-Abdeckschraube
1
Kurbelwellen-Abdeck-
schraube
2
2. Ausrichten:
OT-Markierung
(auf die Gegenmarkierung)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung
a am
Rotor auf die entsprechende
Gegenmarkierung
b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung
c am Auslaß-
Nockenwellenrad und die Körner-
markierung
d am Einlaß-Nocken-
wellenrad, wie in der Abbildung
gezeigt, mit der Zylinderkopf-Paß-
fläche fluchten.
3. Demontieren:
Steuerkettenspanner-Ver-
schlußschraube
1
Steuerkettenspanner
2
Dichtung
4. Demontieren:
Schraube (Nockenwellen-
Lagerdeckel)
1
Nockenwellen-Lagerdeckel
2
Clip
HINWEIS:
Die Schrauben des Nockenwellen-
Lagerdekkels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
ACHTUNG:
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel-Schrauben
gleichmäßig gelöst werden. POINTS DE DEPOSE
Arbre à cames
1. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
2. Aligner:
Repère du PMH
Avec le repère d’alignement.
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
3. Déposer:
Boulon capuchon du tendeur de
chaîne de distribution 1
Tendeur de chaîne de distribu-
tion 2
Joint
4. Déposer:
Boulon (chapeau d’arbre à
cames) 1
Chapeau d’arbre à cames 2
Clip
N.B.:
Déposer les boulons (chapeau d’arbre à
cames) en croix, en procédant de l’exté-
rieur vers l’intérieur.
ATTENTION:
Les boulons (chapeau d’arbre à
cames) doivent être déposés uniformé-
ment pour prévenir tout endommage-
ment de la culasse, des arbres à cames
ou des chapeaux d’arbres à cames.PUNTI DI RIMOZIONE
Albero a camme
1. Togliere:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
2. Allineare:
Riferimento PMS
Con il segno di allineamento.
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
3. Togliere:
Tappo filettato del tenditore
catena di distribuzione 1
Tenditore catena di distribuzione
2
Guarnizione
4. Togliere:
Bullone (cappello dell’albero a
camme) 1
Cappello dell’albero a camme 2
Fermo
NOTA:
Rimuovere i bulloni (cappello
dell’albero a camme) in modo incro-
ciato, iniziando dall’esterno verso
l’interno.
ATTENZIONE:
I bulloni (cappello dell’albero a
camme) devono essere rimossi in
modo uniforme per evitare danni alla
testata, agli alberi a camme o ai cap-
pelli degli alberi a camme.
ARBRES A CAMES
NOCKENWELLEN
ALBERI A CAMME

TUN
Teleskopgabel einstellen
Die Teleskopgabel-Einstellung ist
eine Sache des persönlichen
Gefühls und der Kursbedingungen.
Die Teleskopgabel-Einstellung umfaßt
die folgenden drei Faktoren:
1. Luftfederung
Die Gabelölmenge ändern.
2. Federvorspannung
Die Feder austauschen.
Eine Einstellscheibe montie-
ren.
3. Dämpfungskraft
Die Druckstufen-Dämpfungs-
kraft ändern.
Die Zugstufen-Dämpfungs-
kraft ändern.
Die Federung nimmt Einfluß
auf die Belastung, die Dämp-
fung auf die Bewegung.
Gabelöl wechseln und -menge
ändern
Die Dämpfungs-Charakteristik am
Ende des Federwegs läßt sich durch
Ändern der Ölmenge beeinflussen.
ACHTUNG:
Die Ölmenge in 5 cm
3 (0,2 Imp oz,
0,2 US oz) Schritten ändern. Falls
die Ölmenge zu gering ist, erzeugt
die Gabel in der Zugstufe ein
Geräusch bzw. übt Druck auf die
Hände oder den Körper des Fah-
rers aus. Falls die Ölmenge zu
groß ist, wird der Ölfluß plötzlich
gestemmt und der Federweg ver-
kürzt, was die Leistung und Cha-
rakteristik beeinträchtigt. Daher
darauf achten, daß die Teleskop-
gabel vorschriftsmäßig einge-
stellt wird.
È
Luftfederungs-Charakteristik in
Abhängigkeit der Ölmenge
É
Belastung
Ê
Federweg
1
Max. Ölmenge
2
Standard-Ölmenge
3
Min. Ölmenge
Standard-Ölmenge:
245 cm3
(8,62 Imp oz, 8,28 US oz)
Einstellbereich:
200–300 cm
3
(7,04–10,6 Imp oz,
6,76–10,1 US oz)
Réglage de la fourche
Régler la fourche en fonction de l’expé-
rience de conduite du pilote sur le terrain
ainsi que des conditions du terrain.
Les trois réglages de la fourche sont les
suivants:
1. Réglage de l’amortissement pneu-
matique
Ajuster la quantité d’huile de
fourche.
2. Réglage de la précontrainte du res-
sort
Changer de ressort.
Monter la rondelle de réglage.
3. Réglage de la force d’amortisse-
ment
Régler l’amortissement à la com-
pression.
Régler l’amortissement à la
détente.
Le ressort a une action sur la
charge tandis que la force d’amor-
tissement agit sur la vitesse de la
course d’amortissement.
Ajustement du niveau et des caracté-
ristiques de l’huile de fourche
Les caractéristiques d’amortissement en
fin de course peuvent être modifiées en
changeant la quantité d’huile de fourche.
ATTENTION:
Ajuster le niveau d’huile en ajoutant
ou en retirant 5 cm
3 (0,2 Imp oz,
0,2 US oz) à la fois. Quand le niveau
d’huile est trop bas, il se produit un
bruit lorsque la fourche est entière-
ment comprimée, ou le pilote ressent
une certaine pression dans les mains
ou le corps. De même, un niveau
d’huile trop élevé produira rapide-
ment un bouchon d’huile, entraînant
une réduction de la course de la four-
che et une détérioration des perfor-
mances et caractéristiques. Il est donc
important de régler le niveau d’huile
dans la fourche conformément aux
spécifications données.
È
Caractéristiques de l’amortissement pneu-
matique en fonction du niveau d’huile
É
Charge
Ê
Course
1
Niveau d’huile max.
2
Niveau d’huile standard
3
Niveau d’huile min.
Niveau d’huile standard:
245 cm3
(8,62 Imp oz, 8,28 US oz)
Plage de réglage:
200 à 300 cm
3
(7,04 à 10,6 Imp oz,
6,76 à 10,1 US oz)
Impostazione forcella anteriore
Impostare la forcella anteriore in base
alla sensazione che il conducente ha della
marcia e delle condizioni del circuito.
L’impostazione della forcella anteriore
comprende i tre fattori seguenti:
1. Impostazione delle caratteristiche
della sospensione pneumatica
Modificare la quantità dell’olio
forcella.
2. Impostazione del precarico della
molla
Sostituire la molla.
Installare la rondella di regola-
zione.
3. Impostazione della forza di smorza-
mento
Modificare lo smorzamento in
compressione.
Modificare lo smorzamento in
estensione.
La molla agisce sul carico e la
forza di smorzamento sulla velo-
cità della corsa di smorzamento.
Modifiche della quantità e delle carat-
teristiche dell’olio forcella
La caratteristica di smorzamento vicino
alla corsa finale può essere modificata
cambiando la quantità di olio forcella.
ATTENZIONE:
Regolare la quantità dell’olio in incre-
menti o diminuzioni di 5 cm
3
(0,2 Imp oz, 0,2 US oz). Se la quantità
dell’olio è troppo bassa, la forcella
anteriore diventa rumorosa quando si
trova in estensione completa o il con-
ducente percepisce una certa pres-
sione sulle mani o sul corpo. Al contra-
rio, una quantità dell’olio troppo
elevata provoca un’interdizione pre-
coce dell’olio, causando di conse-
guenza una corsa della forcella ante-
riore troppo ridotta e una
diminuzione di caratteristiche e pre-
stazioni. Regolare quindi la forcella
anteriore nell’ambito della gamma
indicata.
È
Caratteristiche della sospensione pneuma-
tica in relazione alla modifica della quan-
tità dell’olio
É
Carico
Ê
Corsa
1
Quantità olio massima
2
Quantità olio standard
3
Quantità olio minima
Quantità olio standard:
245 cm3
(8,62 Imp oz, 8,28 US oz)
Punto di regolazione:
200 ~ 300 cm
3
(7,04 ~ 10,6 Imp oz,
6,76 ~ 10,1 US oz)
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 13

TUN
2. Harte Feder
Eine harte Feder ergibt norma-
lerweise ein hartes Fahrgefühl.
Die Zugstufen-Dämpfungskraft
ist geringer, der Bodenkontakt
scheint zu schwinden und der
Lenker vibriert.
Zum Einstellen einer harten
Feder:
Die Zugstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
hineindrehen.
Die Druckstufen-Dämpfungs-
kraft ändern.
Um 1 oder 2 Raststellungen
herausdrehen.
È
Belastungsbereich verschiedener
Federn
É
Fahrergewicht
1
Weich
2
Standard
3
Hart
2. Ressort dur
En principe, un ressort dur offre une
sensation de conduite dure. L’amor-
tissement à la détente a tendance à
s’affaiblir, entraînant une perte de la
sensation de contact avec la surface
de la route ou des vibrations du gui-
don.
Réglage d’un ressort dur:
Régler l’amortissement à la
détente.
Visser d’un ou deux déclics.
Régler l’amortissement à la com-
pression.
Dévisser d’un ou deux déclics.
È
Ressort recommandé en fonction du poids
É
Poids du motocycliste
1
Mou
2
Standard
3
Dur
2. Utilizzo di una molla rigida
Generalmente una molla rigida offre
una sensazione di guida più rigida.
Lo smorzamento in estensione
tende a indebolirsi, provocando una
mancanza del senso di contatto con
il fondo stradale o una vibrazione
del manubrio.
Per impostare una molla rigida:
Modificare lo smorzamento in
estensione.
Avvitare di uno o due scatti.
Modificare lo smorzamento in
compressione.
Svitare di uno o due scatti.
È
Copertura della molla in base al peso
É
Peso del conducente
1
Morbido
2
Standard
3
Rigido
REGLAGE
EINSTELLUNG
REGISTRAZIONE
7 - 15
