2005 YAMAHA YFM660R ESP

4-1
EBU00040
CONTROL FUNCTIONS
EBU00942
Main switch
Functions of the respective switch positions are as
follows:
ON:
The engine can be started only at this position and
the headlights and taillight come on when the light
switch is on.
OFF:
All electrical circuits are switched off. The key can
be removed in this position.
U5LP64.book Page 1 Thursday, April 1, 2004 4:53 PM

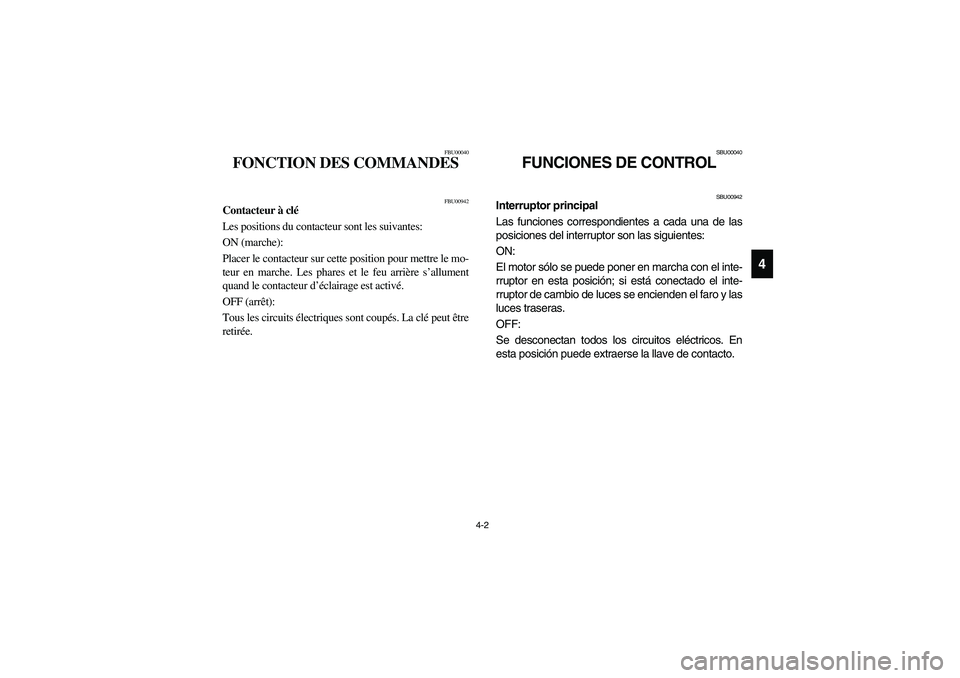

4-2
4
FBU00040
FONCTION DES COMMANDES
FBU00942
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Placer le contacteur sur cette position pour mettre le mo-
teur en marche. Les phares et le feu arrière s’allument
quand le contacteur d’éclairage est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé peut être
retirée.
SBU00040
FUNCIONES DE CONTROL
SBU00942
Interruptor principal
Las funciones correspondientes a cada una de las
posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el inte-
rruptor en esta posición; si está conectado el inte-
rruptor de cambio de luces se encienden el faro y las
luces traseras.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contacto.
U5LP64.book Page 2 Thursday, April 1, 2004 4:53 PM

4-6
FBU00713
Témoin d’avertissement de la température du liquide
de refroidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes.
Si un contrôle du circuit du témoin d’avertissement de
température du liquide de refroidissement semble néces-
saire, l’effectuer en suivant la méthode décrite à la page
4-8.ATTENTION:_

La surchauffe du moteur peut être causée par
un chargement excessif du véhicule. En cas de
surcharge, réduire la charge (voir les limites
spécifiées).


Attendre que le témoin s’éteigne avant de re-
mettre le moteur en marche. Lorsque ce témoin
est allumé, il ne faut pas rouler de façon conti-
nue, sous peine d’endommager le moteur.
_
SBU00713
Luz de aviso de la temperatura del refrigerante
“”
Cuando la temperatura del refrigerante alcanza un
nivel especificado, se enciende esta luz para avisar
que la temperatura del refrigerante es demasiado al-
ta. Si se enciende con el motor en marcha, párelo en
cuando la seguridad lo permita y deje que se enfría
durante unos 10 minutos.
El circuito de la luz de aviso de la temperatura del re-
frigerante podrá comprobarse de acuerdo con el pro-
cedimiento de la página 4-9.AT E N C I O N :

Un exceso de carga puede ser la causa del
sobrecalentamiento. En este caso, reduzca
la carga al nivel especificado.


Arranque de nuevo una vez esté seguro de
que la luz se ha apagado. El uso continuado
con la luz de control de la temperatura del
aceite encendida puede causar daños en el
motor.
U5LP64.book Page 6 Thursday, April 1, 2004 4:53 PM

4-13 1. Light switch “OFF/ /”
2. Engine stop switch “/”
3. Start switch “”
1. Contacteur d’éclairage “OFF/ /”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
1. Interruptor de las luces “OFF/ /”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
EBU01205
Engine stop switch “/”
Make sure that the engine stop switch is set to
“” before starting the engine. The engine stop
switch controls ignition and can be used at all
times to stop the engine, especially in an emer-
gency. The engine will not start or run when the
engine stop switch is set to “”.
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
U5LP64.book Page 13 Thursday, April 1, 2004 4:53 PM

4-14
FBU01205
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.)
U5LP64.book Page 14 Thursday, April 1, 2004 4:53 PM

4-16
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha.
U5LP64.book Page 16 Thursday, April 1, 2004 4:53 PM

4-20
FBU00069
Levier d’embrayage
Le levier d’embrayage est situé à la poignée gauche. Le
coupe-circuit d’allumage est incorporé au support de ce
levier. Actionner le levier d’embrayage pour débrayer.
Le relâcher pour embrayer. Un fonctionnement en dou-
ceur s’obtient en tirant le levier rapidement et en le relâ-
chant lentement. (Se reporter à la section “Mise en mar-
che d’un moteur froid” pour plus de détails sur le coupe-
circuit d’allumage.)
FBU00988
Levier de frein
Le levier de frein se trouve à la poignée droite. Le serrer
pour actionner le frein avant.
SBU00069
Palanca de embrague
La palanca de embrague está situada en el lado iz-
quierdo del manillar y su soporte incluye el sistema
de corte del circuito de encendido. Para desembra-
gar apriete la palanca del embrague hacia el manillar
y suéltela para embragar. Para que el embrague fun-
cione con suavidad, la palanca debe apretarse con
rapidez y soltarse despacio. (El funcionamiento del
sistema de corte del circuito de encendido está expli-
cado en el apartado “Puesta en marcha del motor en
frío”.)
SBU00988
Palanca del freno
La palanca del freno delantero se encuentra en el
manillar derecho. Apriétela contra el manillar para
aplicar el freno delantero.
U5LP64.book Page 20 Thursday, April 1, 2004 4:53 PM

4-23 1. Parking brake lever (Locked position)
1. Levier de frein de stationnement (frein serré)
1. Palanca del freno de estacionamiento
(posición de bloqueo)
1. Parking brake lever (Unlocked position)
1. Levier de frein de stationnement (frein relâché)
1. Palanca del freno de estacionamiento
(posición de desbloqueo)
EBU14072
Parking brake lever
Use the parking brake when you have to start the
engine or park the machine, especially on a slope.
To apply the parking brake, move the parking
brake lever in direction
a. To release the parking
brake, move the parking brake lever in
direction
b.
