FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU33000
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden. De alarmver-
lichting en richtingaanwijzers kunnen wor-
den ingeschakeld, maar alle andere
elektrische systemen zijn uit. De sleutel kan
worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11002
Controle- en
waarschuwingslampjes
DAU11020
Controlelampje richtingaanwijzers
“”
Dit controlelampje knippert terwijl de scha-
kelaar voor richtingaanwijzers naar de lin-
ker- of rechterstand is gedrukt.
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
1. Drukken.
2. Draaien.
1. Controlelampje grootlicht “”
2. Controlelampje richtingaanwijzers “”
3. Vrijstandcontrolelampje “”
4. Waarschuwingslampje motorstoring “”
5. Controlelampje startblokkering “”
U5SCDRD0.book Page 3 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11500
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha-dealer het
zelfdiagnosesysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha-dealer om het elektrisch circuit te
testen.
DAU27020
Controlelampje startblokkering “”
Het elektrisch circuit voor het controlelamp-
je controleert u door de contactsleutel naar
“ON” te draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKING:Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. Als het startblokkeersysteem defect
is dan zal het controlelampje in een bepaald
patroon knipperen wanneer de contactsleu-
tel naar “ON” wordt gedraaid. Vraag in dat
geval een Yamaha dealer het zelfdiagnose-
systeem te controleren. Als het controle-
lampje eerst vijfmaal langzaam knippert en
dan herhaaldelijk tweemaal snel, betreft het
mogelijk een signaalstoring. Als deze foutzich voordoet, probeer dan het volgende.
1. Start de motor met behulp van de co-
deersleutel.OPMERKING:Houd andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden ge-start.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeersleu-
tel en beide standaardsleutels naar
een Yamaha dealer en laat de stan-
daardsleutels opnieuw coderen.
U5SCDRD0.book Page 4 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU11630
Snelheidsmeterunit De snelheidsmeterunit is voorzien van een
snelheidsmeter, een kilometerteller en een
ritteller. De snelheidsmeter toont de actuele
rijsnelheid. De kilometerteller toont de totale
afgelegde afstand. De ritteller toont de af-
stand afgelegd sinds de teller het laatst via
de terugstelknop werd teruggesteld op nul.
De ritteller kan worden gebruikt om de af-
stand te schatten die met een volle brand-
stoftank kan worden afgelegd. Deze
informatie stelt u in staat de volgende tank-
stops te plannen.
DAU12330
Antidiefstal-alarmsysteem
(optie) Deze motor kan door een Yamaha dealer
worden uitgerust met een optioneel antidief-
stal-alarmsysteem. Neem contact op met
een Yamaha dealer voor nadere informatie.
DAU12343
Stuurschakelaars Links
Rechts
1. Terugstelknop tripmeter
2. Snelheidsmeter
3. Kilometerteller
4. Ritteller
1. Lichtsignaalschakelaar “”
2. Dimlichtschakelaar “/”
3. Claxonschakelaar “”
4. Richtingaanwijzerschakelaar “/”
1. Noodstopschakelaar “/”
2. Schakelaar alarmverlichting “”
3. Startknop “”
U5SCDRD0.book Page 5 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU12350
Lichtsignaalschakelaar “”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “” voor grootlicht
en op “” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/”
Druk deze schakelaar naar “” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richtin-
gaanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor start
op “”. Zet deze schakelaar op “” om
de motor direct uit te schakelen in een
noodgeval, zoals wanneer de machine om-
slaat of als de gaskabel blijft hangen.
DAU12710
Startknop “”
Druk deze knop in om via de startmotor de
motor rond te draaien.LET OP:
DCA10050
Zie pagina 5-1 voor startinstructies voor-dat u de motor start.
DAU12731
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP:
DCA10060
Gebruik de alarmverlichting niet gedu-
rende langere tijd, anders kan de accuontladen raken.
DAU12820
Koppelingshendel De koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-15.)1. Koppelingshendel
U5SCDRD0.book Page 6 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-7
3
DAU12880
Schakelpedaal Het schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij het
schakelen van de versnellingen van de 5-
traps constant-mesh versnellingsbak op
deze motorfiets.OPMERKING:Gebruik uw tenen of hiel om op te schake-
len en gebruik uw tenen om terug te scha-kelen.
DAU12890
Remhendel De remhendel bevindt zich aan de rechter-
stuurgreep. Trek de hendel naar het stuur
toe om de voorrem te bekrachtigen.
DAU12941
Rempedaal Het rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
1. Schakelpedaal
1. Remhendel
1. Rempedaal
U5SCDRD0.book Page 7 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
3

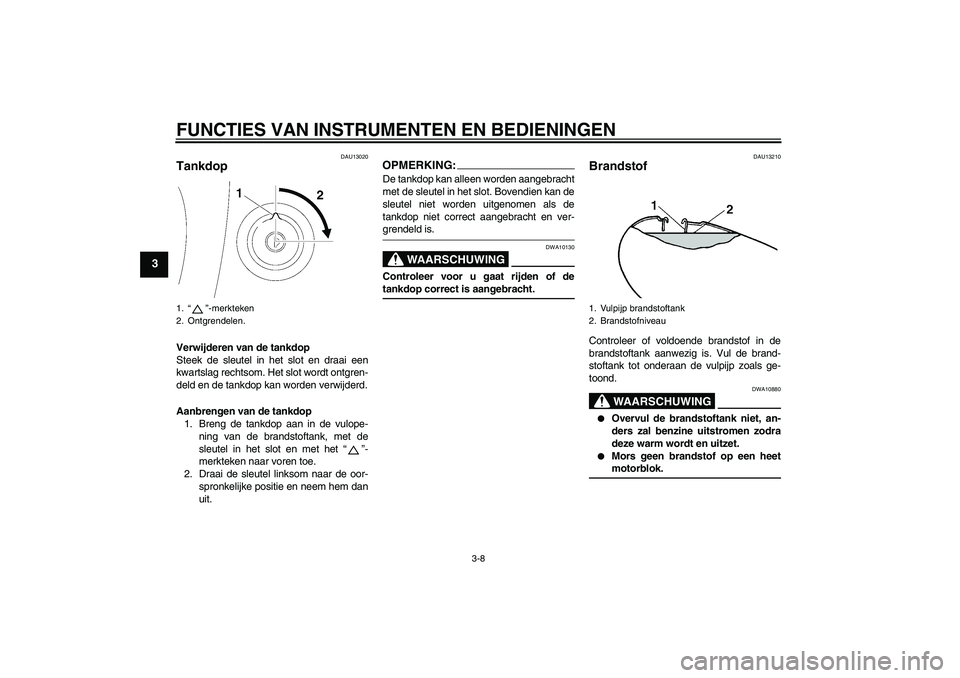

DAU13020
Tankdop Verwijderen van de tankdop
Steek de sleutel in het slot en draai een
kwartslag rechtsom. Het slot wordt ontgren-
deld en de tankdop kan worden verwijderd.
Aanbrengen van de tankdop
1. Breng de tankdop aan in de vulope-
ning van de brandstoftank, met de
sleutel in het slot en met het “”-
merkteken naar voren toe.
2. Draai de sleutel linksom naar de oor-
spronkelijke positie en neem hem dan
uit.
OPMERKING:De tankdop kan alleen worden aangebracht
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de
tankdop niet correct aangebracht en ver-grendeld is.
WAARSCHUWING
DWA10130
Controleer voor u gaat rijden of detankdop correct is aangebracht.
DAU13210
Brandstof Controleer of voldoende brandstof in de
brandstoftank aanwezig is. Vul de brand-
stoftank tot onderaan de vulpijp zoals ge-
toond.
WAARSCHUWING
DWA10880


Overvul de brandstoftank niet, an-
ders zal benzine uitstromen zodra
deze warm wordt en uitzet.


Mors geen brandstof op een heetmotorblok.
1.“”-merkteken
2. Ontgrendelen.
1. Vulpijp brandstoftank
2. Brandstofniveau
U5SCDRD0.book Page 8 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-9
3
LET OP:
DCA10070
Veeg gemorste brandstof direct af met
een schone, droge en zachte doek, de
brandstof kan immers schade toebren-
gen aan de lak of aan kunststof onderde-len.
DAU13320
LET OP:
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt ern-
stige schade aan inwendige motoron-
derdelen als kleppen en zuigerveren enook aan het uitlaatsysteem.
Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 91 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk ofgebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskosten
beperkt.
DAU13440
Uitlaatkatalysator Deze machine heeft een uitlaatkatalysator
die gemonteerd is in de uitlaatdemper.
WAARSCHUWING
DWA10860
Het uitlaatsysteem is heet nadat de mo-
tor heeft gedraaid. Controleer of het uit-
laatsysteem is afgekoeld alvorens
onderhoudswerkzaamheden uit te voe-ren.LET OP:
DCA10700
De volgende voorzorgsmaatregelen
moeten worden genomen om brand of
andere schaderisico’s te voorkomen.

Gebruik uitsluitend loodvrije benzi-
ne. Bij gebruik van loodhoudende
benzine zal onherstelbare schade
worden toegebracht aan de uitlaat-
katalysator.


Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat ge-
makkelijk vlamvat.


Laat de motor niet te lang aaneenstationair draaien. Voorgeschreven brandstof:
UITSLUITEND NORMALE LOOD-
VRIJE BENZINE
Inhoud brandstoftank:
16.0 L (4.23 US gal) (3.52 Imp.gal)
Brandstofreserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)
U5SCDRD0.book Page 9 Monday, March 14, 2005 9:06 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
3
DAU13550
Brandstofkraan Via de brandstofkraan wordt de brandstof
van de tank naar de carburateurs gevoerd
en bovendien gefilterd.
De standen van de hendel van de brand-
stofkraan worden als volgt toegelicht en ge-
toond in de afbeeldingen.
OFF
Met de hendel van de brandstofkraan in
deze stand is de brandstoftoevoer afgeslo-
ten. Draai de hendel van de brandstofkraan
altijd in deze stand als de motor uit staat.AAN
Met de hendel van de brandstofkraan in
deze stand stroomt brandstof naar de car-
burateurs. Draai de hendel van de brand-
stofkraan naar deze stand om de motor te
starten en te gaan rijden.
RESDit is de reservestand. Met de hendel van
de brandstofkraan in deze stand is de reser-
vehoeveelheid brandstof beschikbaar.
Draai de hendel van de brandstofkraan
naar deze stand wanneer u tijdens het rij-
den zonder brandstof komt te staan. Vul in
zo’n geval zo snel mogelijk brandstof bij en
vergeet daarna niet de hendel van de
brandstofkraan weer terug naar “ON” te
draaien!1. Pijlteken op “OFF”
1. Pijlteken op “ON”
1. Pijlteken op “RES”
U5SCDRD0.book Page 10 Monday, March 14, 2005 9:06 PM
