2005 YAMAHA XL 700 Manuale duso (in Italian)

4-24
IGR
RJU01953
Φίλτρο καυσίμου
Αυτό το υδροσκάφος είναι εξοπλισμένο με
ένα μονοκόμματο, ανταλλακτικό φίλτρο
καυσίμου 1. Το φίλτρο καυσίμου πρέπει να
αλλάζει μετά από τις αρχικές 10 ώρες
λειτουργίας ή μετά τον πρώτο μήνα λειτουργίας
και στη συνέχεια κάθε 200 ώρες ή 24 μήνες έ
στην περίπτωση που θα βρεθεί νερό στο φίλτρο.
Εάν είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@ Μην προσπαθήσετε να αντικαταστήσετε το
φίλτρο καυσίμου μόνοι σας. Ένα λάθος
τοποθετημένο φίλτρο μπορεί να προκαλέσει
διαρροή ή διαφυγή βενζίνης με κίνδυνο
πρόκλησης πυρκαγιάς ή και έκρηξης. Εάν
είναι αναγκαίο, για την αντικατάσταση του
φίλτρου, απευθυνθείτε στον αντιπρόσωπο της
Ya m a h a .
@
RJU01841
Ρεζερβουάρ καυσίμου
Ελέγξτε το ρεζερβουάρ καυσίμου 1 για
διαρροή ή εάν υπάρχουν νερά. Εάν βρεθεί νερό
στο σύστημα τροφοδοσίας καυσίμου ή εάν το
ρεζερβουάρ καυσίμου πρέπει να καθαριστεί,
πηγαίνετε το υδροσκάφος για σέρβις στον
αντιπρόσωπο της Ya m a h a .
HJU01953
Filtro del carburante
Questa moto d’acqua è dotata di un filtro del
carburante in un sol pezzo, monouso
1. Sostitu-
ire il filtro del carburante dopo le prime 10 ore o il
primo mese di funzionamento e successivamente
ogni 200 ore o 24 mesi, oppure se si trova acqua
nel filtro. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@ Non tentare di sostituire il filtro del carburante
da soli. Se non viene installato correttamente,
il filtro del carburante può perdere benzina,
con il rischio di provocare incendi o esplo-
sioni. Se necessario, fare sostituire il filtro del
carburante da un concessionario Yamaha.
@
HJU01841
Serbatoio del carburante
Verificare che nel serbatoio del carburante 1
non ci siano perdite o acqua. Se si constata la
presenza di acqua nell’impianto di alimentazione,
o se occorre pulire il serbatoio del carburante, fare
eseguire i dovuti interventi di assistenza da un
concessionario Yamaha.
B_F0M80.book Page 24 Friday, June 25, 2004 11:51 AM

4-25
P
PJU01100
Inspecção do sistema de
injecção de óleo
Verificar se o sistema de injecção de óleo
apresenta fugas, fissuras ou anomalias de funcio-
namento. Se necessário, a reparação do sistema
de injecção de óleo deve ser efectuada por um
Concessionário Yamaha.
Verificar:

Se o reservatório de óleo apresenta danos, fis-
suras ou fugas.

Se o reservatório de óleo apresenta resíduos
de água ou sujidade.

Se o tubo do óleo e a união apresentam danos
ou fissuras.

Se o filtro de óleo apresentar sujidade.
Se a bomba de óleo apresenta fugas.
PJU01101
Reservatório de óleo
Verificar se o reservatório de óleo apresenta
fugas ou água no seu interior. Se for detectada
água no sistema de injecção de óleo ou se o
reservatório de óleo necessitar de ser limpo,
estas operação devem ser efectuadas por um
Concessionário Yamaha.
PJU01102
Filtro de óleo
Verificar se o filtro de óleo 1
apresenta suji-
dade e entupimentos. Se o filtro de óleo estiver
entupido, desmontá-lo do reservatório de óleo,
juntamente com o sensor de nível, e limpar o fil-
tro.
B_F0M80.book Page 25 Friday, June 25, 2004 11:51 AM

4-26
IGR
RJU01100
Έλεγχος του συστήματος έγχυσης
λαδιού
Ελέγξτε το σύστημα έγχυσης λαδιού για
διαρροή, ραγίσματα ή άλλη δυσλειτουργία. Εάν
είναι ανγκαίο απευθυνθείτε στον αντιπρόσωπο
της Yamaha για την επισκευή του συστήματος
έγχυσης λαδιού.
Ελέγξτε:

Δοχείο λαδιού για ζημιά, ραγίσματα ή
διαρροή.

Δοχείο λαδιού για νερά ή ακαθαρσίες.

Σωλήνας λαδιού και τη σύνδεση για φθορές ή
ραγίσματα.

Φίλτρο λαδιού για ακαθαρσίες.

Την αντλία λαδιού για διαρροή.
RJU01101
Δοχείο λαδιού
Ελέγξτε το δοχείο λαδιού για διαρροή ή
ύπαρξη νερού. Εάν βρεθεί νερό στο σύστημα
έγχυσης λαδιού ή εάν το δοχείο λαδιού πρέπει
να καθαριστεί, πηγαίνετε το υδροσκάφος για
σέρβις στον αντιπρόσωπο της Yamaha.
RJU01102
Φίλτρο λαδιού
Ελέγξτε το φίλτρο λαδιού 1 για ακαθαρσίες
ή εμφράξεις. Εάν το φίλτρο λαδιού είναι
μπουκωμένο, βγάλτε το μαζί με τη μονάδα
ανίχνευσης στάθμης λαδιού και καθαρίστε το.
HJU01100
Ispezione dell’impianto di
iniezione del carburante
Controllare che l’impianto di iniezione dell’olio
non presenti perdite, fessurazioni o anomalie. Se
necessario, fare riparare l’impianto di iniezione
dell’olio da un concessionario Yamaha.
Controllare:

Danneggiamenti, fessurazioni o perdite nel
serbatoio dell’olio.

Acqua o sporco nel serbatoio dell’olio.

Danneggiamenti o fessurazioni nel tubo flessi-
bile e nel giunto dell’olio.

Sporco nel filtro dell’olio.

Perdite nella pompa dell’olio.
HJU01101
Serbatoio dell’olio
Verificare che non ci siano perdite o acqua nel
serbatoio dell’olio. Se si constata la presenza di
acqua nell’impianto di iniezione dell’olio, o se
occorre pulire il serbatoio del carburante, fare
eseguire i dovuti interventi di assistenza da un
concessionario Yamaha.
HJU01102
Filtro dell’olio
Verificare che il filtro dell’olio
1 non sia sporco
o intasato. Se il filtro dell’olio è intasato, toglierlo
dal serbatoio dell’olio insieme al trasmettitore del
livello dell’olio e pulirlo.
B_F0M80.book Page 26 Friday, June 25, 2004 11:51 AM

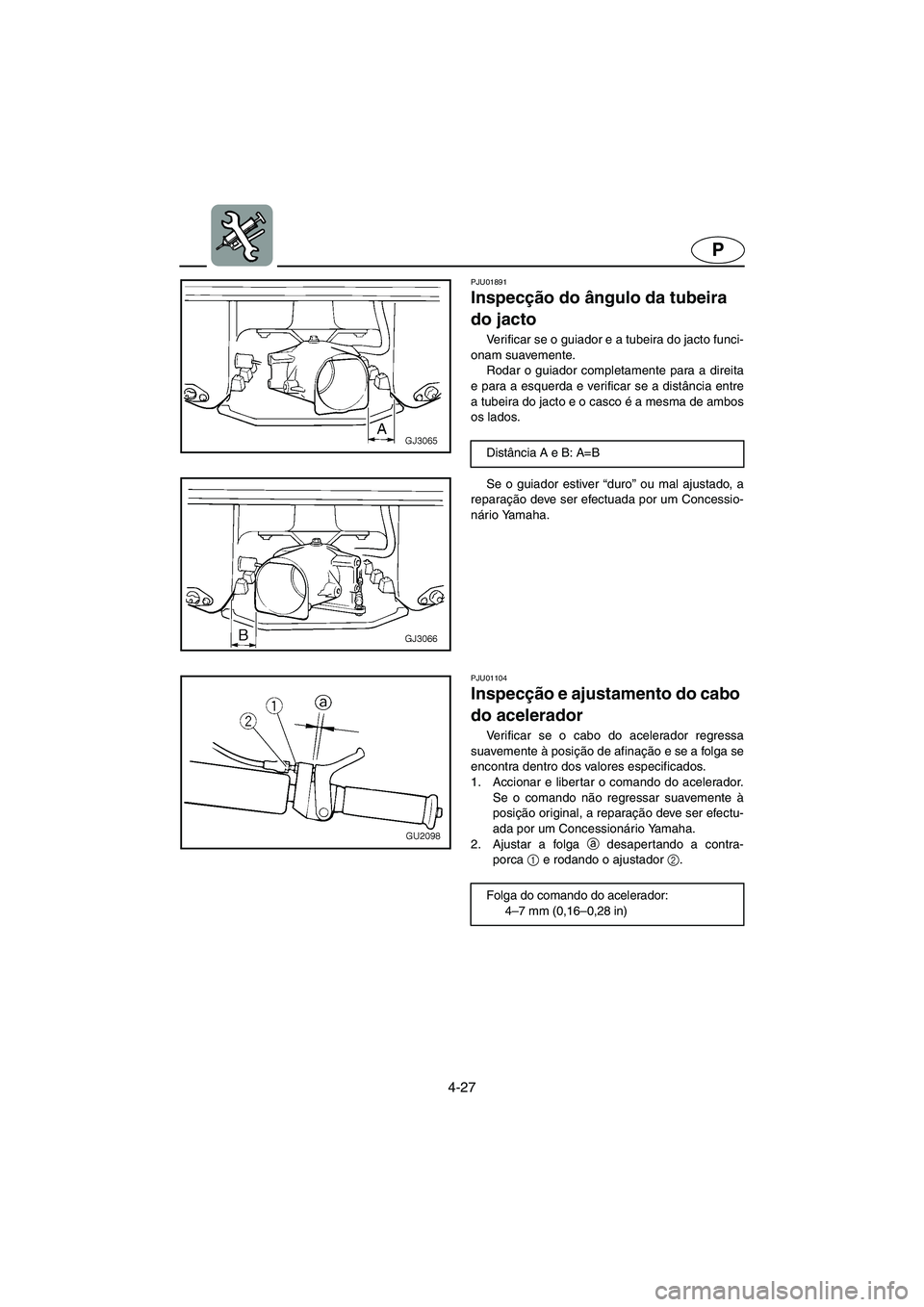

4-27
P
PJU01891
Inspecção do ângulo da tubeira
do jacto
Verificar se o guiador e a tubeira do jacto funci-
onam suavemente.
Rodar o guiador completamente para a direita
e para a esquerda e verificar se a distância entre
a tubeira do jacto e o casco é a mesma de ambos
os lados.
Se o guiador estiver “duro” ou mal ajustado, a
reparação deve ser efectuada por um Concessio-
nário Yamaha.Distância A e B: A=B
PJU01104
Inspecção e ajustamento do cabo
do acelerador
Verificar se o cabo do acelerador regressa
suavemente à posição de afinação e se a folga se
encontra dentro dos valores especificados.
1. Accionar e liber tar o comando do acelerador.
Se o comando não regressar suavemente à
posição original, a reparação deve ser efectu-
ada por um Concessionário Yamaha.
2. Ajustar a folga a
desaper tando a contra-
porca 1
e rodando o ajustador 2
.
Folga do comando do acelerador:
4–7 mm (0,16–0,28 in)
B_F0M80.book Page 27 Friday, June 25, 2004 11:51 AM

4-28
IGR
RJU01891
Έλεγχος του ακροφυσίου
πηδαλιουχίας
Ελέγξτε την ομαλή λειτουργία των
χειρολαβών του τιμονιού και του ακροφυσίου
πηδαλιουχίας.
Γυρίστε τις χειρολαβές τιμονιού ως το τέλος
διαδρομής δεξιά και αριστερά και ελέγξτε εάν τα
διάκενα του ακροφυσίου πηδαλιουχίας και του
προσαρτήματος του τυμπάνου αναστροφής
(όπισθεν) είναι ίδια στη δεξιά και στην αριστερή
πλευρά.
Εάν το τιμόνι είναι σκληρό και αρύθμιστο,
απευθυνθείτε στον αντιπρόσωπο της Yamaha για
σέρβις. Απόσταση A και B: A=B
RJU01104
Έλεγχος και ρύθμιση της ντίζας
γκαζιού
Ελέγξτε ώστε η ντίζα γκαζιού να κινείται
στην ρυθμισμένη θέση ομαλά και ότι η ανοχή
βρίσκεται στα όρια που προβλέπονται από τα
τεχνικά χαρακτηριστικά.
1.Πιέστε και αφήστε το χειρόγκαζο. Εάν ο
μοχλός δεν επανέρχεται ομαλά, απευθυνθείτε
στον αντιπρόσωπο της Ya m a h a για σέρβις.
2.Ρυθμίστε την ανοχή a ξεσφίγγωντας το
παξιμάδι ασφάλισης 1 και περιστρέφοντας
το ρυθμιστή 2.
Ανοχή χειρόγκαζου:
4–7 mm (0,16–0,28 in)
HJU01891
Ispezione dell’angolazione
dell’ugello direzionale
Verificare che il manubrio e l’ugello direzionale
si muovano agevolmente.
Girare il manubrio il più possibile a destra ed a
sinistra e controllare che la distanza tra l’ugello
direzionale e lo scafo sia uguale sul lato destro e
su quello sinistro.
Se lo sterzo è duro o registrato in modo non
corretto, incaricare un concessionario Yamaha dei
dovuti interventi di assistenza.Distanza A e B: A=B
HJU01104
Ispezione e regolazione del cavo
dell’acceleratore
Controllare che il cavo dell’acceleratore ritorni
agevolmente nella posizione iniziale e che il gioco
sia conforme alla specifica.
1. Stringere e rilasciare la leva dell’acceleratore.
Se la leva non torna agevolmente nella posi-
zione iniziale, incaricare un concessionario
Yamaha dei dovuti interventi di assistenza.
2. Regolare il gioco
a allentando il
controdado1 ed agendo sul registro 2.
Gioco della leva dell’acceleratore:
4–7 mm (0,16–0,28 in)
B_F0M80.book Page 28 Friday, June 25, 2004 11:51 AM

4-29
P
PJU13421
Limpeza e afinação das velas de
ignição
A vela de ignição é um importante componente
do motor muito fácil de inspeccionar. O estado da
vela de ignição pode dar indicações sobre o
estado do motor. Por exemplo, se a porcelana do
eléctrodo central estiver muito branca, isso
poderá indicar uma fuga de ar de admissão ou
problema de carburação nesse cilindro. O pro-
blema não deve ser diagnosticado sem a ajuda
de um técnico especializado. O veículo aquático
deverá ser sempre assistido por um concessioná-
rio Yamaha.
Desmontar e inspeccionar periodicamente as
velas de ignição; o calor e os depósitos provocam
a rotura e erosão lenta das mesmas. Se a corro-
são dos eléctrodos ou os depósitos de carbono
ou outros forem excessivos, substituir a vela por
outra indicada.
Medir a folga da vela de ignição a
com um
apalpa-folgas. Substituir a vela ou, se necessário,
afinar a folga em conformidade com as indica-
ções.
Para instalar a vela de ignição:
1. Limpar a superfície da junta.
2. Limpar quaisquer resíduos de sujidade pre-
sentes na rosca da vela de ignição.
3. Instalar a vela de ignição e apertá-la em con-
formidade com o binário de aperto especifi-
cado.
4. Instalar o cachimbo da vela de ignição. Vela de ignição normal: BR8HS
Folga da vela de ignição:
0,6–0,7 mm (0,024–0,028 in)
Binário de aperto da vela de ignição:
25 N·m (2,5 kgf·m, 18 ft·lb)
B_F0M80.book Page 29 Friday, June 25, 2004 11:51 AM

4-30
IGR
RJU13421
Καθαρισμός και ρύθμιση
σπινθηριστών
Ο σπινθηριστής (μπουζί) είναι ένα σημαντικό
εξάρτημα του κινητήρα και είναι εύκολο να τον
ελέγξετε. Η κατάσταση του σπινθηριστή
(μπουζί) μπορεί να δείχνει ορισμένες φορές την
κατάσταση του κινητήρα. Για παράδειγμα, εάν η
πορσελάνη του κεντρικού ηλεκτροδίου είναι
πολύ λευκή, αυτό μπορεί να σημαίνει διαφυγή
του αέρα εισαγωγής ή πρόβλημα του
καρμπυρατέρ σ’ αυτόν τον κύλινδρο. Μην
προσπαθείτε να κάνετε διάγνωση του
προβλήματος μόνοι σας. Απευθυνθείτε στον
αντιπρόσωπο της Ya m a h a για σέρβις.
Να βγάζετε και να ελέγχετε περιοδικά τους
σπινθηριστές. Η θερμότητα και τα ιζήματα
μπορεί να προκαλέσουν αργή θραύση και φθορά
των σπινθηριστών. Αν η διάβρωση του
ηλεκτροδίου έχει προχωρήσει ή αν
παρατηρήσετε την απόθεση άνθρακα ή άλλων
ιζημάτων, αντικαταστήστε το σπινθηριστή με το
συνιστώμενο τύπο σπινθηριστή.
Μετρήστε το διάκενο σπινθηριστή a με
διακενόμετρο (φίλερ). Αντικαταστήστε τους
σπινθηριστές ή ρυθμίστε το διάκενο με βάσεις
τις προδιαγραφές, αν είναι απαραίτητο.
Για να τοποθετήσετε το σπινθηριστή:
1.Καθαρίστε την επιφάνεια της φλάντζας.
2.Καθαρίστε κάθε ακαθαρσία από τα πάσα του
σπινθηριστή.
3.Τοποθετήστε τον σπινθηριστή και μετά
σφίξτε τον με την προβλεπόμενη ροπή.
4.Τοποθετήστε το καπάκι του σπινθηριστή
(καλόττα). Στάνταρ σπινθηριστής (μπουζί): BR8HS
Διάκενο σπινθηριστή:
0,6–0,7 mm (0,024–0,028 in)
Ροπή σύσφιξης σπινθηριστή:
25 N·m (2,5 kgf·m, 18 ft·lb)
HJU13421
Pulizia e regolazione delle
candele
La candela è un componente importante del
motore ed è facile da ispezionare. Le condizioni
della candela possono fornire indicazioni sulle
condizioni del motore. Per esempio, se la porcel-
lana dell’elettrodo centrale è molto chiara, questo
potrebbe indicare una perdita di aria aspirata o un
problema di carburazione in quel cilindro. Non
tentare di diagnosticare il problema da soli. Fare
controllare la moto d’acqua da un concessionario
Yamaha.
Togliere ed ispezionare la candela periodica-
mente; il calore ed i depositi potrebbero provocare
lentamente la rottura e l’erosione della candela.
Se l’erosione dell’elettrodo diventa eccessiva, o
se i depositi carboniosi o di altro genere sono
eccessivi, sostituire la candela con una secondo
specifica.
Misurare la distanza tra gli elettrodi
a con uno
spessimetro. Se necessario, sostituire le candele
o regolare la distanza in base alle specifiche.
Per installare la candela:
1. Pulire la superficie della guarnizione.
2. Eliminare ogni traccia di sporco dalla filetta-
tura della candela.
3. Installare la candela, e poi serrarla alla coppia
secondo specifica.
4. Installare il cappuccio della candela.Candela standard: BR8HS
Distanza elettrodi:
0,6–0,7 mm (0,024–0,028 in)
Coppia di serraggio della candela:
25 N·m (2,5 kgf·m, 18 ft·lb)
B_F0M80.book Page 30 Friday, June 25, 2004 11:51 AM

4-31
P
NOTA :@
Limpar os resíduos de água da vela de ignição
ou no interior do cachimbo, antes de o instalar
na vela. Empurrar o cachimbo para baixo até
ficar firmemente encaixado.

Se não houver uma chave dinamométrica à
disposição na altura da instalação de uma
nova vela, uma forma adequada para calcular
o binário de aperto correcto é apertar 1/4 a 1/2
volta mais após o aperto manual, utilizando a
chave de velas incluída no jogo de ferramen-
tas. Logo que possível, a vela deve ser aper-
tada com uma chave dinamométrica.
@
@ Proceder com o cuidado necessário para não
danificar o isolamento durante a remoção e
instalação de uma vela de ignição. Um isola-
mento danificado permite a saída de faíscas, o
que pode provocar uma explosão ou incêndio.
@
PJU11391
Pontos de lubrificação
As peças móveis devem ser cobertas com
massa resistente à água, para continuarem a
deslizar ou rodar suavemente.
Massa lubrificante resistente à água
recomendada:
Yamaha Marine Grease/
Yamaha Grease A

Cabo do acelerador (extremidade do carbura-
dor)

Cabo da borboleta do ar de admissão (extremi-
dade do carburador)
B_F0M80.book Page 31 Friday, June 25, 2004 11:51 AM
