2005 YAMAHA WR 450F ESP

INSP
ADJ
MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon de
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de détente.
Ceci permet à la pression résiduelle de
s’échapper. Quand le sifflement
s’arrête, appuyer sur le bouchon tout en
le faisant tourner dans le sens inverse
des aiguilles d’une montre puis l’enle-
ver.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Contrôler:
Niveau du liquide de refroidisse-
ment
Le niveau du liquide de refroidis-
sement doit se situer entre les
repères de niveau maximum a et
minimum b.
Le niveau de liquide de refroidis-
sement est sous la ligne de niveau
“LOW” → Ajouter de l’eau
douce (eau du robinet) jusqu’au
niveau correct.
3. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
4. Couper le moteur et vérifier à nou-
veau le niveau du liquide de refroi-
dissement.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT/
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSSTAND KONTROLLIEREN/
KÜHLFLÜSSIGKEIT WECHSELN
MOTOR/COMPROBACIÓN DEL NIVEL DE REFRIGERANTE/
CAMBIO DEL REFRIGERANTE
3 - 5
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlußdeckel 1, die
Ablaßschraube und die Schläuche
dürfen niemals bei heißem Motor
abgenommen werden. Austreten-
der Dampf und heiße Kühlflüssig-
keit können ernsthafte Verbrühun-
gen verursachen.
Den Kühlerverschlußdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über den
Kühlerverschlußdeckel legen und
dann den Deckel langsam im Gegen-
uhrzeigersinn bis zum Anschlag dre-
hen. Dadurch kann der restliche
Druck entweichen. Erst wenn kein
Zischen mehr zu vernehmen ist, den
Verschlußdeckel eindrücken und im
Gegenuhrzeigersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Spe-
zielle Kühlflüssigkeit verwenden.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Kontrollieren:
Kühlflüssigkeitsstand
Der Kühlflüssigkeitsstand sollte
sich zwischen den Maximal-
und Minimalstand-Markierun-
gen
a und
b befinden.
Kühlflüssigkeitsstand unter-
halb der Markierung “LOW”
→
Weiches Wasser (Leitungs-
wasser) bis zum vorgeschrie-
benen Stand auffüllen.
3. Den Motor anlassen und einige
Minuten lang betreiben.
4. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlußdeckel darf
niemals bei heißem Motor abge-
nommen werden.
MOTOR
COMPROBACIÓN DEL NIVEL DE
REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador 1
, el
tornillo de vaciado y los tubos cuando
el motor y el radiador estén calientes.
Puede salir un chorro a presión de
líquido y vapor calientes y provocar
graves lesiones.
Cuando el motor se haya enfriado,
coloque una toalla gruesa sobre el
tapón del radiador y gírelo lentamente
en el sentido contrario al de las agujas
del reloj hasta el tope. Con esta opera-
ción se libera la presión residual.
Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo
gira en el sentido contrario al de las
agujas del reloj y luego extráigalo.
ATENCION:
El agua dura o el agua salada resultan
perjudiciales para los componentes del
motor. Puede utilizar agua destilada si
no dispone de agua blanda.
1. Sitúe la máquina sobre una superfi-
cie horizontal y manténgala en posi-
ción vertical.
2. Comprobar:
Nivel de refrigerante
El nivel de refrigerante debe
encontrarse entre la marca de
nivel máximo a y la marca de
nivel mínimo b.
Nivel de refrigerante por debajo
de la línea “LOW” → Añadir
agua blanda (agua del grifo) hasta
alcanzar el nivel correcto.
3. Arranque el motor y déjelo calentar
unos minutos.
4. Pare el motor y vuelva a comprobar
el nivel de refrigerante.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos para que se
asiente.
CAMBIO DEL REFRIGERANTE
ADVERTENCIA
No quite el tapón del radiador cuando
el motor esté caliente.

INSP
ADJ
9. Remplir:
Radiateur
Moteur
au niveau spécifié.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène
glycol de haute qualité
contenant un agent
anticorrosion pour
moteurs en aluminium
Liquide de refroidissement
1 et eau
(eau douce) 2 dosage du
mélange:
50%/50%
Quantité de liquide de
refroidissement:
1,20 L (1,06 Imp qt,
1,27 US qt)
Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux.
rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments.
rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement.
faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
10. Monter:
Bouchon de radiateur
11. Remplir:
Vase d’expansion
A mi-hauteur a entre les repères
de niveau maximum et minimum
du réservoir.
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
CAMBIO DEL REFRIGERANTE
3 - 7
9. Einfüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Nur destilliertes Wasser verwen-
den.
Empfohlene Kühlflüssig-
keit:
Hochwertiges
Frostschutzmittel auf
Äthylenglykolbasis mit
Korrosionsschutz-
Additiv für
Aluminiummotoren
Frostschutzmittel 1 und
Wasser:
2 Mischverhältnis:
50%/50%
Kühlmittel-Füllmenge:
1,20 L (1,06 Imp qt,
1,27 US qt)
Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt.
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt.
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde.
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.
10. Montieren:
Kühlerverschlußdeckel
11. Einfüllen:
Kühlflüssigkeits-Ausgleichsbe-
hälter
(halbwegs
a wischen der
Maximal- und Minimalstand-
Markierung.)9. Llenar:
Radiador
Motor
Hasta el nivel especificado.
ATENCION:
No mezcle más de un tipo de anti-
congelante al glicol etileno con inhi-
bidores de corrosión para motores
de aluminio.
No utilice agua que contenga impu-
rezas o aceite.
Refrigerante recomendado:
Anticongelante de alta
calidad al glicol etileno
con inhibidores de
corrosión para motores
de aluminio
Refrigerante 1 y agua
(agua blanda) 2 propor-
ción de la mezcla:
50%/50%
Capacidad de refrigerante:
1,20 L (1,06 Imp qt,
1,27 US qt)
Notas relativas a la manipulación
de refrigerante:
El refrigerante es tóxico, por lo que
debe manipularse con un cuidado
especial.
ADVERTENCIA
En caso de salpicadura de refri-
gerante a los ojos.
Lávese bien los ojos con agua y
acuda al médico.
En caso de salpicadura de refri-
gerante en la ropa.
Lávela rápidamente con agua y
luego con jabón.
En caso de ingestión de refrige-
rante.
Provoque el vómito rápida-
mente y acuda al médico.
10. Instalar:
Tapón del radiador
11. Llenar:
Depósito del refrigerante
A medio camino a entre las mar-
cas de nivel máximo y mínimo
del depósito.

INSP
ADJ
12. Monter:
Bouchon du vase d’expansion
13. Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
14. Couper le moteur et vérifier le
niveau du liquide de refroidisse-
ment.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSE-
MENT”.
N.B.:
Attendre quelques minutes que le liquide
de refroidissement se stabilise avant d’en
contrôler le niveau.
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)

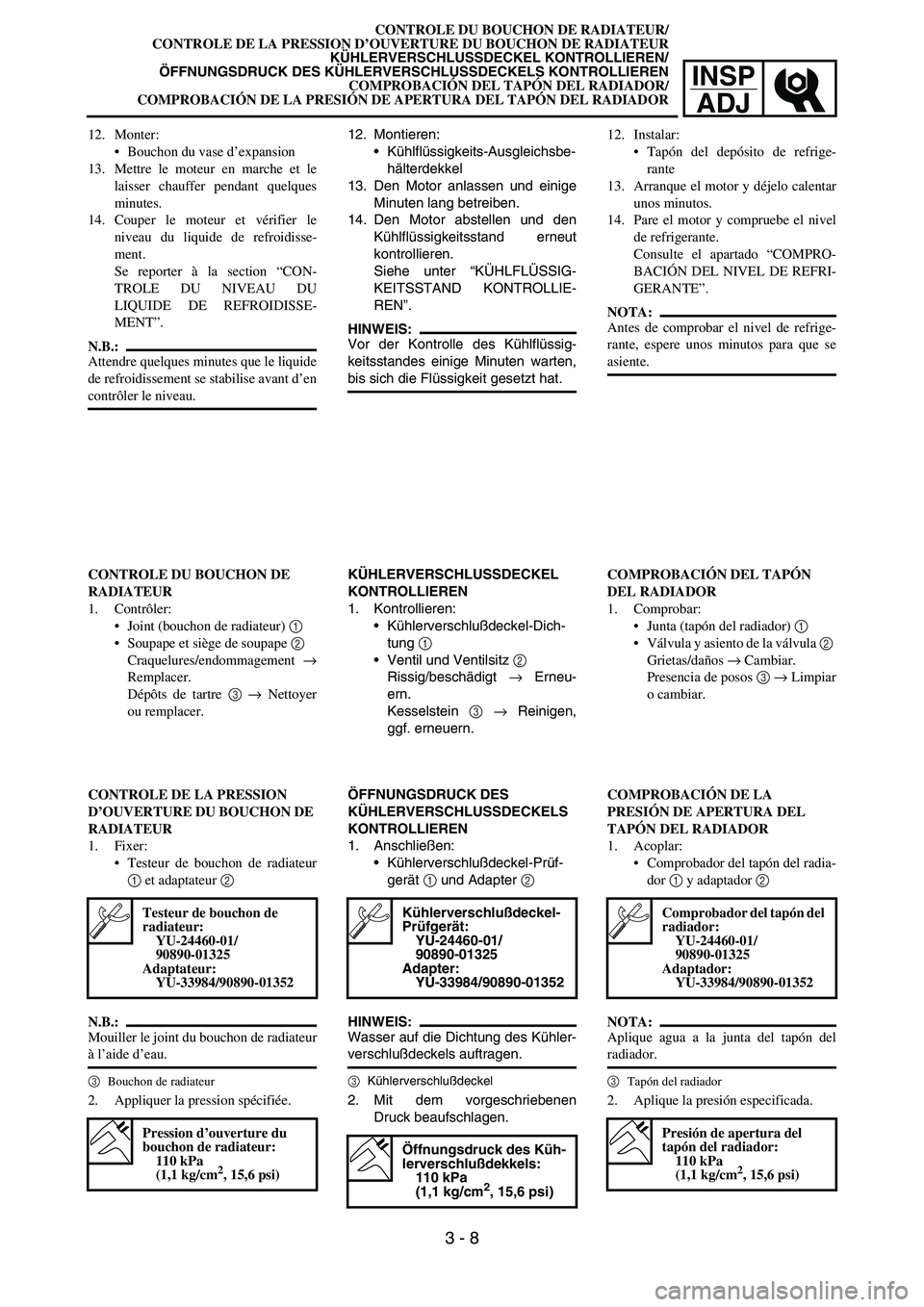

CONTROLE DU BOUCHON DE RADIATEUR/
CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DE RADIATEUR
KÜHLERVERSCHLUSSDECKEL KONTROLLIEREN/
ÖFFNUNGSDRUCK DES KÜHLERVERSCHLUSSDECKELS KONTROLLIEREN
COMPROBACIÓN DEL TAPÓN DEL RADIADOR/
COMPROBACIÓN DE LA PRESIÓN DE APERTURA DEL TAPÓN DEL RADIADOR
3 - 8
12. Montieren:
Kühlflüssigkeits-Ausgleichsbe-
hälterdekkel
13. Den Motor anlassen und einige
Minuten lang betreiben.
14. Den Motor abstellen und den
Kühlflüssigkeitsstand erneut
kontrollieren.
Siehe unter “KÜHLFLÜSSIG-
KEITSSTAND KONTROLLIE-
REN”.
HINWEIS:
Vor der Kontrolle des Kühlflüssig-
keitsstandes einige Minuten warten,
bis sich die Flüssigkeit gesetzt hat.
KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlußdeckel-Dich-
tung
1
Ventil und Ventilsitz
2
Rissig/beschädigt
→ Erneu-
ern.
Kesselstein
3
→ Reinigen,
ggf. erneuern.
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlußdeckel-Prüf-
gerät
1 und Adapter
2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlußdeckels auftragen.
3Kühlerverschlußdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
Kühlerverschlußdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlußdekkels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
12. Instalar:
Tapón del depósito de refrige-
rante
13. Arranque el motor y déjelo calentar
unos minutos.
14. Pare el motor y compruebe el nivel
de refrigerante.
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE REFRI-
GERANTE”.
NOTA:
Antes de comprobar el nivel de refrige-
rante, espere unos minutos para que se
asiente.
COMPROBACIÓN DEL TAPÓN
DEL RADIADOR
1. Comprobar:
Junta (tapón del radiador) 1
Válvula y asiento de la válvula 2
Grietas/daños → Cambiar.
Presencia de posos 3 → Limpiar
o cambiar.
COMPROBACIÓN DE LA
PRESIÓN DE APERTURA DEL
TAPÓN DEL RADIADOR
1. Acoplar:
Comprobador del tapón del radia-
dor 1 y adaptador 2
NOTA:
Aplique agua a la junta del tapón del
radiador.
3
Tapón del radiador
2. Aplique la presión especificada.
Comprobador del tapón del
radiador:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión de apertura del
tapón del radiador:
110 kPa
(1,1 kg/cm
2, 15,6 psi)

INSP
ADJ
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur
Raccord de la durit de radiateur
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Durit de radiateur
Gonflement → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
CONTROLE DU CIRCUIT DE REFROIDISSEMENT
KÜHLSYSTEM KONTROLLIEREN
REVISIÓN DEL SISTEMA DE REFRIGERACIÓN
3 - 9
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Erneu-
ern.
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlußdeckel-Prüf-
gerät
1 und Adapter
2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an
→ Instand
setzen.
Kühler
Kühler-Schlauchkupplung
Undicht
→ Instand setzen, ggf.
erneuern.
Kühlerschlauch
Aufgequollen
→ Erneuern.
Kühlerverschlußdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
3. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Cambiar.
REVISIÓN DEL SISTEMA DE
REFRIGERACIÓN
1. Comprobar:
Nivel de refrigerante
2. Acoplar:
Comprobador del tapón del radia-
dor 1 y adaptador 2
3. Aplique la presión especificada.
NOTA:
No aplique una presión mayor que la
especificada.
El radiador debe llenarse completa-
mente.
4. Comprobar:
Presión
Imposible mantener la presión
especificada durante 10 segun-
dos → Reparar.
Radiador
Unión del tubo del radiador
Fuga de refrigerante → Reparar o
cambiar.
Tubo del radiador
Hinchado → Cambiar.
Comprobador del tapón del
radiador:
YU-24460-01/
90890-01325
Adaptador:
YU-33984/90890-01352
Presión estándar:
180 kPa
(1,8 kg/cm
2, 25,6 psi)

INSP
ADJ
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
2. Régler:
Jeu du levier d’embrayage
N.B.:
Pour un réglage ponctuel, utiliser le
dispositif de réglage 3 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
REGLAGE DU CABLE DES GAZ
1. Contrôler:
Jeu de la poignée des gaz a
Hors spécifications → Régler.
Jeu de la poignée des gaz
a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu de la poignée des gaz
Etapes du réglage du jeu de la poi-
gnée des gaz:
Glisser le cache du dispositif de
réglage.
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à obtention du jeu
spécifié.
Serrer le contre-écrou.
REGLAGE DE L’EMBRAYAGE/REGLAGE DU CABLE DES GAZ
KUPPLUNG EINSTELLEN/GASZUG EINSTELLEN
AJUSTE DEL EMBRAGUE/AJUSTE DEL CABLE DEL ACELERADOR
3 - 10
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
Kupplungshebel-Spiel
a:
8–13 mm (0,31–0,51 in)
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Die Feineinstellung hebelseitig
3
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Kupplungshebel-Spiel einstel-
len:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
GASZUG EINSTELLEN
1. Kontrollieren:
Gaszugspiel
a am Gasdreh-
griff
Nicht nach Vorgabe
→ Einstel-
len.
Gaszugspiel a am Gas-
drehgriff:
3–5 mm (0,12–0,20 in)
2. Einstellen:
Gaszugspiel am Gasdrehgriff
Gaszugspiel einstellen:
Die Einsteller-Abdeckung ver-
schieben.
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
erreicht ist.
Die Sicherungsmutter festziehen.
AJUSTE DEL EMBRAGUE
1. Comprobar:
Holgura de la maneta de embra-
gue a
Fuera del valor especificado →
Ajustar.
Holgura de la maneta de
embrague a:
8 ~ 13 mm (0,31 ~ 0,51 in)
2. Ajustar:
Holgura de la maneta de embra-
gue
NOTA:
Efectúe un ajuste fino del lado de la
maneta con el regulador 3.
Después de efectuar el ajuste, com-
pruebe que la maneta de embrague
funcione correctamente. Procedimiento de ajuste de la hol-
gura de la maneta de embrague:
Afloje la contratuerca 1.
Gire el regulador 2 hasta que la
holgura a se sitúe dentro de los
límites especificados.
Apriete la contratuerca.
AJUSTE DEL CABLE DEL
ACELERADOR
1. Comprobar:
Holgura del puño del acelerador
a
Fuera del valor especificado →
Ajustar.
Holgura del puño del acele-
rador a:
3 ~ 5 mm (0,12 ~ 0,20 in)
2. Ajustar:
Holgura del puño del acelerador
Procedimiento de ajuste de la hol-
gura del puño del acelerador:
Corra la tapa del regulador.
Afloje la contratuerca 1.
Gire el regulador 2 hasta obtener
la holgura especificada.
Apriete la contratuerca.

INSP
ADJ
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Couvercle (du logement de câble
des gaz) 1
Cache (capuchon de la poignée)
2
Couvercle du logement de câble
des gaz 3
N.B.:
Avant de régler le jeu du câble des
gaz, régler le régime de ralenti du
moteur.
AVERTISSEMENT
Après avoir réglé le jeu du câble
des gaz, démarrer le moteur et
faire tourner le guidon vers la
droite et la gauche pour contrôler
que le régime de ralenti n’aug-
mente pas.
2. Appliquer:
Graisse à savon de lithium
A l’extrémité du câble des gaz a.
3. Monter:
Couvercle du logement de câble
des gaz
Vis (couvercle du logement de
câble des gaz)
Cache (capuchon de la poignée)
Couvercle (du logement de câble
des gaz)
REGLAGE DU LEVIER DE
DEMARRAGE A CHAUD
1. Contrôler:
Jeu du levier de démarrage à
chaud a
Hors spécifications → Régler.
2. Régler:
Jeu du levier de démarrage à
chaud
N.B.:
Après le réglage, contrôler le fonctionne-
ment du levier de démarrage à chaud.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Jeu du levier de démarrage
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Etapes du réglage du jeu du levier
de démarrage à chaud:
Desserrer le contre-écrou 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer le contre-écrou.
GRAISSAGE DE L’ACCELERATEUR/REGLAGE DU LEVIER DE DEMARRAGE A CHAUD
GASDREHGRIFF UND -ZUG SCHMIEREN/WARMSTARTHEBEL EINSTELLEN
ENGRASE DEL ACELERADOR/AJUSTE DEL MANDO DE ARRANQUE EN CALIENTE
3 - 11
GASDREHGRIFF UND -ZUG
SCHMIEREN
1. Demontieren:
Schutzabdeckung (Gaszug-
Abdeckung)
1
Gaszuggehäuse-Abdeckung
2
Gaszug-Abdeckung
3
HINWEIS:
Vor dem Einstellen des Gaszug-
spiels sollte sichergestellt werden,
daß die Leerlaufdrehzahl richtig
eingestellt ist.
WARNUNG
Nach der Einstellung des Gas-
zugspiels sollte der Lenker bei
laufendem Motor beidseitig bis
zum Anschlag gedreht und
dabei sichergestellt werden,
daß die Leerlaufdrehzahl sich
nicht verändert.
2. Auftragen:
Lithiumseifenfett
(auf das Gaszug-Ende
a)
3. Montieren:
Gaszug-Abdeckung
Schraube (Gaszug-Abdek-
kung)
Gaszuggehäuse-Abdeckung
Schutzabdeckung (Gaszug-
Abdeckung)
WARMSTARTHEBEL
EINSTELLEN
1. Kontrollieren:
Warmstarthebel-Spiel
a
Nicht nach Vorgabe
→ Einstel-
len.
2. Einstellen:
Warmstarthebel-Spiel
HINWEIS:
Nach der Einstellung die Warmstart-
funktion kontrollieren.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Warmstarthebel-Spiel
a:
3–6 mm (0,12–0,24 in)
Warmstarthebel-Spiel einstel-
len:
Die Sicherungsmutter
1 lok-
kern.
Die Einstellmutter
2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmutter festzie-
hen.
ENGRASE DEL ACELERADOR
1. Extraer:
Cubierta (tapa del cable del acele-
rador) 1
Cubierta (tapa del puño) 2
Cubierta del cable del acelerador
3
2. Aplicar:
Grasa lubricante con jabón de litio
En el extremo del cable del acele-
rador a.
3. Instalar:
Tapa del cable del acelerador
Tornillo (tapa del cable del acele-
rador)
Cubierta (tapa del puño)
Cubierta (tapa del cable del acele-
rador)
AJUSTE DEL MANDO DE
ARRANQUE EN CALIENTE
1. Comprobar:
Holgura del mando de arranque
en caliente a
Fuera del valor especificado →
Ajustar.
2. Ajustar:
Holgura del mando de arranque
en caliente
NOTA:
Después de efectuar el ajuste, com-
pruebe que el mando de arranque en
caliente funcione correctamente.
NOTA:
Antes de ajustar la holgura del cable
del acelerador se debe ajustar el
ralentí del motor.
ADVERTENCIA
Después de ajustar la holgura del
cable del acelerador, arranque el
motor y gire el manillar a la dere-
cha y a la izquierda para verificar
que el ralentí no aumenta.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
Holgura del mando de
arranque en caliente a:
3 ~ 6 mm (0,12 ~ 0,24 in)
Procedimiento de ajuste de la hol-
gura del mando de arranque en
caliente:
Afloje la contratuerca 1.
Gire el regulador 2 hasta que la
holgura a se sitúe dentro de los
límites especificados.
Apriete la contratuerca.

INSP
ADJ
NETTOYAGE DU FILTRE A AIR
N.B.:
Un bon entretien du filtre à air est la
meilleure façon d’éviter l’usure et
l’endommagement prématurés du
moteur.
ATTENTION:
Ne jamais faire tourner un moteur
lorsque l’élément du boîtier du filtre à
air n’est pas en place. Des crasses et
des poussières pourraient pénétrer
dans le moteur et provoquer son usure
prématurée et d’éventuels dommages.
1. Déposer:
Couvercle du boîtier de filtre à air
1
N.B.:
Desserrer la vis de serrage rapide 2 et
tirer le couvercle du boîtier de filtre à air
pour le déposer car ses pattes a sont
insérées dans le couvercle latéral comme
illustré.
2. Décrocher:
Fixation 1
3. Déposer:
Elément du boîtier de filtre à air
1
Guide de filtre 2
4. Nettoyer:
Elément du boîtier de filtre à air
Nettoyer à l’aide d’un solvant.
N.B.:
Après nettoyage, éliminer l’excès de sol-
vant en pressant l’élément.
NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
3 - 12
LUFTFILTER REINIGEN
HINWEIS:
Sachgemäße Luftfilter-Wartung ist
ausschlaggebend im Schutz vor früh-
zeitigen Motorschäden und -ver-
schleiß.
ACHTUNG:
Der Motor darf unter keinen
Umständen mit ausgebautem Luft-
filter betrieben werden, da ungefil-
terte Ansaugluft zu erhöhtem
Verschleiß und Motorschäden füh-
ren kann.
1. Demontieren:
Luftfilter-Gehäusedeckel
1
HINWEIS:
Die Schnellverschlußschraube
2
lockern und den Luftfilter-Gehäuse-
deckel, wie abgebildet, verschieben,
um die Haltenasen
a an der Innen-
seite des Deckels zu lösen.
2. Aushaken:
Halterung
1
3. Demontieren:
Luftfiltereinsatz
1
Filterrahmen
2
4. Reinigen:
Luftfiltereinsatz
(in Lösungsmittel)
HINWEIS:
Anschließend überschüssiges
Lösungsmittel vorsichtig aus dem Fil-
tereinsatz ausdrücken.LIMPIEZA DEL FILTRO DE AIRE
NOTA:
El mantenimiento adecuado del filtro de
aire es un factor clave para prevenir el
desgaste prematuro y el deterioro del
motor.
ATENCION:
No ponga nunca en marcha el motor
sin el elemento del filtro de aire; de lo
contrario, penetrarán suciedad y
polvo en el motor que provocarán un
desgaste rápido y posibles averías del
mismo.
1. Extraer:
Tapa de la carcasa del filtro de
aire 1
NOTA:
Afloje el tornillo 2 levante la tapa de la
carcasa del filtro de aire para extraerla,
pues sus pinzas a están introducidas en
la cubierta lateral como se muestra.
2. Desenganchar:
Sujeción 1
3. Extraer:
Elemento del filtro de aire 1
Guía del filtro 2
4. Limpiar:
Elemento del filtro de aire
Límpielo con disolvente.
NOTA:
Después de limpiarlo, elimine los restos
de disolvente estrujando el elemento.

INSP
ADJ
ATTENTION:
Ne pas tordre l’élément.
Un excès de solvant risque de provo-
quer des problèmes de démarrage.
5. Contrôler:
Elément du boîtier de filtre à air
Endommagement → Remplacer.
6. Appliquer:
Huile pour filtre à air mousse ou
huile équivalente sur l’élément.
N.B.:
Comprimer pour éliminer l’excès
d’huile. L’élément doit être humide
mais sans excès.
A l’aide d’un chiffon doux et sec,
essuyer l’huile résiduelle sur la surface
de l’élément. (Un excès d’huile dans
l’élément peut rendre le démarrage du
moteur plus difficile.)
7. Monter:
Guide du filtre 1
N.B.:
Aligner la saillie a du guide du filtre
et le trou b de l’élément de filtre à air.
Appliquer de la graisse à savon de
lithium sur la surface de contact c de
l’élément de filtre à air.
8. Monter:
Elément du boîtier de filtre à air
1
N.B.:
Aligner la saillie a du guide du filtre et
le trou b du boîtier de filtre à air.
9. Accrocher:
Fixation 1
N.B.:
Accrocher la fixation 1 de manière
qu’elle soit en contact avec les saillies du
guide du filtre a.
NETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LIMPIEZA DEL FILTRO DE AIRE
3 - 13
ACHTUNG:
Darauf achten, daß der Filterein-
satz beim Ausdrükken nicht ver-
dreht wird.
Ein Überschuß an Lösungsmit-
tel-Rückständen kann Startpro-
bleme verursachen.
5. Kontrollieren:
Luftfiltereinsatz
Beschädigt
→ Erneuern.
6. Auftragen:
Hochwertiges Schaumfilteröl
o. Ä. (auf den Filtereinsatz).
HINWEIS:
Überschüssiges Öl ausdrücken.
Der Filtereinsatz sollte lediglich
feucht, nicht triefend naß sein.
Überschüssiges Öl mit einem sau-
beren trokkenen Lappen vom Fil-
tereinsatz abwischen. (Ein
Überschuß an Öl kann Startpro-
bleme verursachen.)
7. Montieren:
Filterrahmen
1
HINWEIS:
Die Haltenase
a am Filterrahmen
in die entsprechende Bohrung
b
im Luftfiltereinsatz einsetzen.
Die Luftfilter-Paßflächen
c mit
Lithiumseifenfett bestreichen.
8. Montieren:
Luftfiltereinsatz
1
HINWEIS:
Die Haltenase
a am Filterrahmen in
die entsprechende Bohrung
b im
Luftfiltergehäuse einsetzen.
9. Einhaken:
Halterung
1
HINWEIS:
Die Halterung
1 so einhaken, daß
sie die Haltenasen
a. am Filterrah-
men berühren.
ATENCION:
No tuerza el elemento al estrujarlo.
Un exceso de disolvente en el ele-
mento puede dificultar el arranque.
5. Comprobar:
Elemento del filtro de aire
Dañado → Cambiar.
6. Aplicar:
Aceite para filtros de aire de
espuma o un aceite equivalente,
al elemento.
NOTA:
Estruje el elemento para eliminar el
exceso de aceite. El elemento debe
estar húmedo, pero sin gotear.
Elimine el aceite que quede en la
superficie del elemento con un paño
limpio y seco. (Un exceso de aceite en
el elemento puede dificultar el arran-
que.)
7. Instalar:
Guía del filtro 1
NOTA:
Alinee la prolongación a de la guía
del filtro con el orificio b del ele-
mento.
Aplique grasa de jabón de litio a la
superficie de contacto c del elemento
del filtro de aire.
8. Instalar:
Elemento del filtro de aire 1
NOTA:
Alinee la prolongación a de la guía del
filtro con el orificio b de la carcasa del
filtro de aire.
9. Enganchar:
Sujeción 1
NOTA:
Enganche la sujeción 1 de forma que
toque las prolongaciones de la guía del
filtro a.
