2005 YAMAHA WR 450F ESP

INSP
ADJ
Monter le bouchon de goupille de
plaquette 0.
T R..
Bouchon de goupille de pla-
quette:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement du levier de frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”.
CONTROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE
1. Contrôler:
Epaisseur de la plaquettes de
freins a
Hors spécifications → Remplacer
l’ensemble.
2. Remplacer:
Plaquette de frein
Epaisseur de la plaquette
de frein a:
Standard
6,4 mm (0,25 in) 1,0 mm (0,04 in)
Etapes du remplacement des pla-
quettes de frein:
Déposer la protection 1 et le bou-
chon de goupille de plaquette 2.
Desserrer la goupille de plaquette
3.
Déposer la roue arrière 4 et
l’étrier de frein 5.
Se reporter à la section “ROUE
AVANT ET ROUE ARRIERE” au
CHAPITRE 5.
CONTROLE ET REMPLACEMENT DES PLAQUETTES DE FREIN ARRIERE
HINTERRAD-SCHEIBENBREMSBELÄGE KONTROLLIEREN UND ERNEUERN
COMPROBACIÓN Y CAMBIO DE LAS PASTILLAS DEL FRENO DELANTERO
3 - 29
Die Bremsbelag-Haltestift-
Abdeckung
0 montieren.
T R..
Bremsbelag-Haltestift-
Abdekkung:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Handbremshe-
bels
Weich/schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN
1. Kontrollieren:
Scheibenbremsbelag-Stärke
a
Nicht nach Vorgabe
→ Satz-
weise erneuern.
2. Erneuern:
Scheibenbremsbelag
Scheibenbremsbelag-
Stärke a
:
Sollwert
6,4 mm
(0,25 in)1,0 mm
(0,04 in)
Scheibenbremsbelag erneuern:
Den Protektor
1 und die
Bremsbelag-Haltestift-Abdek-
kung
2 demontieren.
Den Bremsbelag-Haltestift
3
lockern.
Das Hinterrad
4 und den
Bremssattel
5 demontieren.
Siehe unter “VORDER- UND
HINTERRAD” in KAPITEL 5.
Instale el tapón del pasador de la
pastilla 0.
T R..
Tapón del pasador de la
pastilla:
3 Nm
(0,3 m  kg, 2,2 ft  lb)
3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento de la maneta de
freno
Tacto blando o esponjoso → Pur-
gar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN Y CAMBIO DE
LAS PASTILLAS DEL FRENO
TRASERO
1. Comprobar:
Espesor de las pastillas de freno
a
Fuera del valor especificado →
Cambiar el conjunto de pastillas.
2. Cambiar:
Pastilla de freno
Espesor de las pastillas de
freno a:
Estándar
6,4 mm (0,25 in) 1,0 mm (0,04 in)
Procedimiento de cambio de las
pastillas de freno:
Extraiga el protector 1 y el tapón
del pasador de la pastilla 2.
Afloje el pasador de la pastilla 3.
Extraiga la rueda trasera 4 y la
pinza 5.
Consulte el apartado “RUEDA
DELANTERA Y RUEDA TRA-
SERA” del CAPÍTULO 5.

INSP
ADJ
3. Contrôler:
Niveau du liquide de frein
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE FREIN”.
4. Contrôler:
Fonctionnement de la pédale de
frein
Sensation de mollesse → Purger
le circuit de freinage.
Se reporter à la section “PURGE
D’AIR DU CIRCUIT DE FREI-
NAGE”.
CONTROLE DE L’ISOLANT DE
PLAQUETTE DE FREIN ARRIERE
1. Déposer:
Plaquette de frein
Se reporter à la section “CON-
TROLE ET REMPLACEMENT
DES PLAQUETTES DE FREIN
ARRIERE”.
2. Contrôler:
Isolation de plaquette de frein
arrière 1
Endommagement → Remplacer.
CONTROLE DU NIVEAU DU
LIQUIDE DE FREIN
1. Placer le maître-cylindre de manière
que son extrémité soit horizontale.
2. Contrôler:
Niveau du liquide de frein
Niveau du liquide bas → Remet-
tre à niveau.
a
Niveau inférieur
È
Avant
É
Arrière
AVERTISSEMENT
N’utiliser que le liquide de frein
recommandé pour éviter une perte
d’efficacité du freinage.
Remplir du même type et de la
même marque de liquide de frein; le
mélange de liquides peut entraîner
des performances de freinage
médiocres.
Veiller à ne pas laisser d’eau ou
d’autres impuretés pénétrer dans le
maître-cylindre lors du remplissage.
Essuyer immédiatement tout liquide
renversé pour éviter d’endommager
les surfaces peintes ou les pièces en
plastique.
Liquide de frein recom-
mandé:
DOT n°4
CONTROLE DE L’ISOLANT DE PLAQUETTE DE FREIN ARRIERE/
CONTROLE DU NIVEAU DU LIQUIDE DE FREIN
HINTERRAD-SCHEIBENBREMSBELAG-ISOLIERUNG KONTROLLIEREN/
BREMSFLÜSSIGKEITSSTAND KONTROLLIEREN
COMPROBACIÓN DEL AISLAMIENTO DE LAS PASTILLAS DEL FRENO TRASERO/
COMPROBACIÓN DEL NIVEL DE LÍQUIDO DE FRENOS
3 - 31
3. Kontrollieren:
Bremsflüssigkeitsstand
Siehe unter “BREMSFLÜS-
SIGKEITSSTAND KONTROL-
LIEREN”.
4. Kontrollieren:
Funktion des Fußbremshebels
Weich/schwammig
→ Brems-
hydraulik entlüften.
Siehe unter “HYDRAULISCHE
BREMSANLAGE ENTLÜF-
TEN”.
HINTERRAD-
SCHEIBENBREMSBELAG-
ISOLIERUNG KONTROLLIEREN
1. Demontieren:
Scheibenbremsbelag
Siehe unter “HINTERRAD-
SCHEIBENBREMSBELÄGE
KONTROLLIEREN UND
ERNEUERN”.
2. Kontrollieren:
Hinterrad-Scheibenbremsbe-
lag-Isolierung
1
Beschädigt
→ Erneuern.
BREMSFLÜSSIGKEITSSTAND
KONTROLLIEREN
1. Sicherstellen, daß der Brems-
flüssigkeits-Vorratsbehälter waa-
gerecht steht.
2. Kontrollieren:
Bremsflüssigkeitsstand
Niedrig
→ Korrigieren.
aMindeststand-Markierung
ÈVorn
ÉHinten
WARNUNG
Nur die empfohlene Bremsflüs-
sigkeit verwenden. Andere
Bremsflüssigkeiten können die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssig-
keit gleicher Marke und gleichen
Typs nachfüllen. Das Mischen
verschiedener Bremsflüssigkei-
ten kann die Bremsfunktion
beeinträchtigen.
Beim Nachfüllen darauf achten,
daß kein Wasser in den Vorrats-
behälter gelangt.
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsich-
tig handhaben und verschüttete
Flüssigkeit sofort abwischen.
Empfohlene Bremsflüs-
sigkeit:
DOT Nr.4
3. Comprobar:
Nivel de líquido de frenos
Consulte el apartado “COMPRO-
BACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS”.
4. Comprobar:
Funcionamiento del pedal de freno
Tacto blando o esponjoso → Pur-
gar el sistema de freno.
Consulte el apartado “PURGA
DE AIRE DEL SISTEMA DE
FRENOS”.
COMPROBACIÓN DEL AISLA-
MIENTO DE LAS PASTILLAS DEL
FRENO TRASERO
1. Extraer:
Pastilla de freno
Consulte el apartado “COMPRO-
BACIÓN Y CAMBIO DE LAS
PASTILLAS DEL FRENO TRA-
SERO”.
2. Comprobar:
Aislamiento de la pastilla de
freno trasero 1
Dañado → Cambiar.
COMPROBACIÓN DEL NIVEL DE
LÍQUIDO DE FRENOS
1. Coloque la bomba de freno de
forma que su parte superior quede
en posición horizontal.
2. Comprobar:
Nivel de líquido de frenos
Nivel inferior → Llenar.
a
Nivel inferior
È
Delantero
É
Trasero
ADVERTENCIA
Para prevenir la pérdida de rendi-
miento de los frenos, utilice única-
mente líquido de la calidad
indicada.
Reponga el nivel con un líquido de
frenos del mismo tipo y marca; la
mezcla de líquidos diferentes puede
provocar una pérdida de rendi-
miento de los frenos.
Evite que penetre agua u otros con-
taminantes en la bomba de freno
cuando añada líquido.
Si se derrama líquido límpielo inme-
diatamente para evitar la erosión de
las superficies pintadas o las piezas
de plástico.
Líquido de frenos recomen-
dado:
DOT Nº4

INSP
ADJ
CONTROLE DES PIGNONS
1. Contrôler:
Dents de pignon a
Usure excessive → Remplacer.
N.B.:
Remplacer ensemble l’entraînement, le
pignon de sortie de boîte et la chaîne de
transmission.
CONTROLE DE LA CHAINE DE
TRANSMISSION
1. Mesurer:
Longueur de la chaîne de trans-
mission (15 maillons) a
Hors spécifications → Rempla-
cer.
N.B.:
Pour mesurer la longueur de la chaîne
de transmission, appuyer sur la chaîne
pour en augmenter la tension.
Mesurer la longueur entre le galet de
chaîne de transmission 1 et F
comme illustré.
Effectuer cette mesure à deux ou trois
endroits différents.
Longueur de la chaîne de
transmission (15 maillons):
:
239,3 mm (9,42 in)
2. Déposer:
Chaîne de transmission 1
N.B.:
Déposer la chaîne de transmission à
l’aide d’un coupe-chaîne 2.
3. Nettoyer:
Chaîne de transmission
A l’aide d’une brosse, éliminer un
maximum de saleté.
Nettoyer ensuite la chaîne à l’aide
du produit de nettoyage pour
chaîne.
ATTENTION:
Cette moto est équipée d’une chaîne
de transmission dont les plaques laté-
rales sont séparées par de petits joints
toriques en caoutchouc 1. Le net-
toyage à la vapeur, le lavage sous
haute pression, certains solvants et le
pétrole peuvent endommager ces
joints toriques.CONTROLE DES PIGNONS/CONTROLE DE LA CHAINE DE TRANSMISSION
KETTENRÄDER KONTROLLIEREN/ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LOS PIÑONES/COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 32
KETTENRÄDER
KONTROLLIEREN
1. Kontrollieren:
Kettenradzähne
a
Stark verschlissen
→ Erneu-
ern.
HINWEIS:
Antriebsritzel, Kettenrad und
Antriebskette satzweise erneuern.
ANTRIEBSKETTE
KONTROLLIEREN
1. Messen:
Länge
a der Kette über 15
Glieder
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Beim Messen der Kettenglieder die
Antriebskette mit den Fingern
straffen.
Die Messung, wie in der Abbildung
gezeigt, zwischen den Rollen
1
und
F vornehmen.
Die Kette an mehreren Stellen
messen.
Länge der Kette über 15
Glieder:
:
239,3 mm (9,42 in)
2. Demontieren:
Antriebskette
1
HINWEIS:
Die Antriebskette mit einem Ketten-
Trennwerkzeug
2 auftrennen.
3. Reinigen:
Antriebskette
Den Schmutz so gut wie mög-
lich abbürsten.
Die Kette anschließend mit
einem speziellem Kettenreini-
gungsmittel reinigen.
ACHTUNG:
Die Antriebskette ist mit O-Ringen
1 zwischen den Kettenlaschen
abgedichtet. Reinigung mit
Dampfstrahler, einem ungeeigne-
ten Lösungsmittel oder Kerosin
kann die O-Ringe beschädigen.COMPROBACIÓN DE LOS
PIÑONES
1. Comprobar:
Dientes de los piñones a
Desgaste excesivo → Cambiar.
NOTA:
Cambie el conjunto de piñón motor,
piñón de la rueda trasera y cadena de
transmisión.
COMPROBACIÓN DE LA CADENA
DE TRANSMISIÓN
1. Medir:
Longitud de la cadena de transmi-
sión (15 eslabones) a
Fuera del valor especificado →
Cambiar.
NOTA:
Cuando mida la longitud de la cadena
de transmisión, empújela hacia abajo
para incrementar la tensión.
Mida la longitud entre el rodillo 1 y
F como se muestra.
Efectúe esta medición en dos o tres
lugares diferentes.
Longitud de la cadena de
transmisión (15 eslabones):
:
239,3 mm (9,42 in)
2. Extraer:
Cadena de transmisión 1
NOTA:
Extraiga la cadena de transmisión con un
cortador de cadenas 2.
3. Limpiar:
Cadena de transmisión
Elimine con un cepillo toda la
suciedad que pueda.
A continuación limpie la cadena
con el limpiador de cadenas.
ATENCION:
La cadena de transmisión de esta
máquina tiene pequeñas juntas tóricas
de goma 1 entre las placas laterales.
La limpieza con vapor, los lavados a
alta presión, algunos disolventes y el
queroseno pueden dañar estas juntas
tóricas.

INSP
ADJ
7. Montieren:
Kettenschloßlasche 4
HINWEIS:
Die Kettenschloßlasche mit einer
Antriebsketten-Nietzange 5. am
Kettenschloß anpressen.
Das Ende des Kettenschlosses mit
einer Antriebsketten-Nietzange
vernieten.
Nach dem Vernieten sicherstellen,
daß das Kettenschloß beweglich ist.
New
8. Schmieren:
Antriebskette
Antriebsketten-Schmier-
mittel:
SAE 10W-30 Motoröl
oder O-Ring-
Kettenspray
4. Contrôler:
Joint torique 1 (chaîne de trans-
mission)
Endommagement → Remplacer
la chaîne de transmission.
Galet 2
Plaque latérale 3
Endommagement/usure → Rem-
placer la chaîne de transmission.
5. Contrôler:
Raideur de la chaîne de transmis-
sion a
Nettoyer et lubrifier la chaîne et
la tenir comme illustré.
Raideur → Remplacer.
6. Monter:
Raccord 1
Joint torique 2
Chaîne de transmission 3
N.B.:
En installant la chaîne de transmission,
appliquer de la graisse à savon de
lithium sur le joint et les joints toriques.
New
7. Monter:
Plaque de liaison 4
N.B.:
Presser la plaque de liaison sur le joint
à l‘aide d’une riveteuse pour chaîne
5.
Riveter l’extrémité du joint à l’aide
d’une riveteuse pour chaîne.
Après avoir riveté le joint, vérifier que
son mouvement est libre.
New
8. Lubrifier:
Chaîne de transmission
Lubrifiant pour chaîne de
transmission:
Huile moteur SAE 10W-
30 ou un lubrifiant pour
chaîne adéquat
CONTROLE DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTE KONTROLLIEREN
COMPROBACIÓN DE LA CADENA DE TRANSMISIÓN
3 - 33
4. Kontrollieren:
O-Ringe 1 der Antriebskette
Beschädigt → Antriebskette
erneuern.
Rollen 2
Kettenlaschen 3
Beschädigt/verschlissen →
Antriebskette erneuern.
5. Kontrollieren:
Beweglichkeit a der Antriebs-
kette
Die Antriebskette beim Reini-
gen und Schmieren, wie in der
Abbildung gezeigt, festhalten.
Steif → Antriebskette erneu-
ern.
6. Montieren:
Kettenschloß 1
O-Ring 2
Antriebskette 3
HINWEIS:
Vor der Montage der Antriebskette
müssen die O-Ringe und das Ketten-
schloß mit einer dünnen Schicht
Lithiumseifenfett bestrichen werden.
New
4. Comprobar:
Junta tórica 1 (cadena de trans-
misión)
Dañada → Cambiar la cadena de
transmisión.
Rodillo 2
Placa lateral 3
Daños/desgaste → Cambiar la
cadena de transmisión.
5. Comprobar:
Rigidez de la cadena de transmi-
sión a
Limpie y lubrique la cadena suje-
tándola como se muestra.
Rígida → Cambiar la cadena de
transmisión.
6. Instalar:
Unión 1
Junta tórica 2
Cadena de transmisión 3
NOTA:
Cuando instale la cadena de transmisión,
aplique grasa de jabón de litio a la unión
y a las juntas tóricas.
New
7. Instalar:
Placa de eslabón 4
NOTA:
Presione la placa de eslabón sobre la
unión con un remachador de cadenas
5.
Remache el extremo de la unión con
un remachador de cadenas.
Después de remachar la unión, verifi-
que que se mueva con suavidad.
New
8. Lubricar:
Cadena de transmisión
Lubricante de la cadena de
transmisión:
Aceite de motor SAE
10W-30 o un lubricante
de cadenas adecuado

INSP
ADJ
REGLAGE DE LA TENSION DE LA
CHAINE DE TRANSMISSION
1. Surélever la roue arrière en plaçant
un support adéquat sous le moteur.
2. Contrôler:
Tension de la chaîne de transmis-
sion a
Au-dessus du boulon de montage
de la fixation.
Hors spécifications → Régler.
N.B.:
Avant d’entamer le contrôle et/ou le
réglage, faire tourner plusieurs fois la
roue arrière pour déterminer le point de
tension maximale. Contrôler et/ou régler
la tension de la chaîne lorsque la roue
arrière se trouve dans cette position
“chaîne tendue”.
3. Régler:
Tension de la chaîne de transmis-
sion
Tension de la chaîne de
transmission:
48 à 58 mm (1,9 à 2,3 in)
Etapes du réglage de la tension de
la chaîne de transmission:
Desserrer l’écrou de l’axe 1 et les
contre-écrous 2.
Régler la tension de la chaîne en
tournant les dispositifs de réglage 3.
Pour tendre →Tourner le disposi-
tif de réglage 3
dans le sens inverse
des aiguilles d’une
montre.
Pour détendre →Tourner le dispo-
sitif de réglage 3
dans le sens des
aiguilles d’une
montre et pous-
ser la roue vers
l’avant.
Tourner chaque dispositif de
réglage du même nombre de tours
pour maintenir l’alignement correct
de l’axe. (Des repères a figurent de
chaque côté du tendeur de chaîne.)
N.B.:
Tourner le dispositif de réglage de
manière que la chaîne soit alignée
avec le pignon, vue de l’arrière.
ATTENTION:
Une chaîne trop tendue impose un
effort excessif au moteur et à
d’autres organes vitaux. Maintenir
la tension dans les limites spécifiées.
REGLAGE DE LA TENSION DE LA CHAINE DE TRANSMISSION
ANTRIEBSKETTEN-DURCHHANG EINSTELLEN
AJUSTE DE LA HOLGURA DE LA CADENA DE TRANSMISIÓN
3 - 34
ANTRIEBSKETTEN-DURCHHANG
EINSTELLEN
1. Das Motorrad aufbocken, um das
Hinterrad vom Boden abzuheben.
2. Kontrollieren:
Antriebsketten-Durchhang
a
(oberhalb der Kettenschienen-
Schraube)
Nicht nach Vorgabe
→ Einstellen.
HINWEIS:
Mehrmals das Hinterrad drehen und
den Kettendurchhang kontrollieren,
um die straffste Stelle der Antriebs-
kette ausfindig zu machen. Den Ket-
tendurchhang an dieser Stelle
messen bzw. einstellen.
3. Einstellen:
Antriebsketten-Durchhang
Antriebsketten-Durch-
hang:
48–58 mm (1,9–2,3 in)
Antriebsketten-Durchhang ein-
stellen:
Die Achsmutter
1 und Siche-
rungsmuttern
2 lokkern.
Den Kettendurchhang durch
Verdrehen der Einstellschrau-
ben
3 einstellen.
Kette straffen →Einstell-
schraube 3
entgegen dem
Uhrzeigersinn
drehen.
Kette lockern → Einstellschraube
3 im Uhrzeiger-
sinn drehen und
das Rad nach
vorn drücken.
Beide Seiten um dieselbe
Anzahl Umdrehungen verstel-
len, um die Radausrichtung
nicht zu verstellen. (Beide Ket-
tenspanner sind mit Ausrich-
tungsmarkierungen
a verse-
hen.)
HINWEIS:Bei der Einstellung sicherstellen, daß
die Antriebskette, von hinten betrach-
tet, mit dem Kettenrad fluchtet.
ACHTUNG:
Eine falsch gespannte Antriebs-
kette verursacht erhöhten Ver-
schleiß von Kette, Motor,
Lagern und anderen wichtigen
Teilen. Daher darauf achten, daß
der Kettendurchhang sich im
Sollbereich befindet.
AJUSTE DE LA HOLGURA DE LA
CADENA DE TRANSMISIÓN
1. Eleve la rueda trasera colocando un
soporte adecuado debajo del motor.
2. Comprobar:
Holgura de la cadena de transmi-
sión a
Por encima del tornillo de suje-
ción del protector de la junta.
Fuera del valor especificado →
Ajustar.
NOTA:
Antes de proceder a la comprobación o
el ajuste, gire la rueda trasera varias
vueltas y compruebe varias veces la hol-
gura para buscar el punto más tenso.
Compruebe o ajuste la holgura de la
cadena con la rueda trasera en esta posi-
ción de “cadena tensa”.
3. Ajustar:
Holgura de la cadena de transmisión
Holgura de la cadena de
transmisión:
48 ~ 58 mm (1,9 ~ 2,3 in)
Procedimiento de ajuste de la hol-
gura de la cadena de transmisión:
Afloje la tuerca del eje de la rueda
1 y las contratuercas 2.
Ajuste la holgura de la cadena
girando los reguladores 3.
Para tensar →Gire el regulador
3 en el sentido
contrario al de las
agujas del reloj.
Para destensar →Gire el regulador
3 en el sentido
de las agujas del
reloj y empuje la
rueda hacia ade-
lante.
Gire ambos reguladores exacta-
mente lo mismo a fin de mantener
la alineación correcta del eje. (Hay
marcas a a cada lado de la alinea-
ción del tensor de la cadena.)
NOTA:
Gire el regulador de forma que la
cadena quede alineada con el piñón
según se mira desde atrás.
ATENCION:
Una holgura demasiado escasa de
la cadena provocará la sobrecarga
del motor y de otras piezas vitales;
mantenga la holgura dentro de los
límites especificados.

INSP
ADJ
CONTROLE DE LA BUTEE DE LA
CHAINE DE TRANSMISSION
1. Contrôler:
Butée de chaîne de transmission
1
La rainure d’indication d’usure
a a presque disparu → Rempla-
cer.
2. Remplacer:
Butée de chaîne de transmission Serrer l’écrou d’axe tout en
appuyant sur la chaîne de transmis-
sion afin de la tendre.
T R..
Ecrou d’axe:
125 Nm
(12,5 m  kg, 90 ft  lb)
Serrer les contre-écrous.
T R..
Contre-écrou:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CONTROLE DE LA FOURCHE
1. Contrôler:
Fonctionnement régulier de la
fourche avant
Actionner le frein avant et enfon-
cer la fourche.
Fonctionnement irrégulier/fuite
d’huile → Réparer ou remplacer.
NETTOYAGE DE LA BAGUE
D’ETANCHEITE ET DU JOINT
ANTIPOUSSIERE DE FOURCHE
1. Déposer:
Protection
Joint antipoussière 1
N.B.:
Utiliser un petit tournevis et veiller à ne
pas endommager le tube plongeur de la
fourche et le joint antipoussière.
2. Nettoyer:
Joint antipoussière a
Bague d’étanchéité b
N.B.:
Nettoyer le joint antipoussière et la
bague d’étanchéité après chaque
course.
Appliquer de la graisse à savon de
lithium sur le tube plongeur.

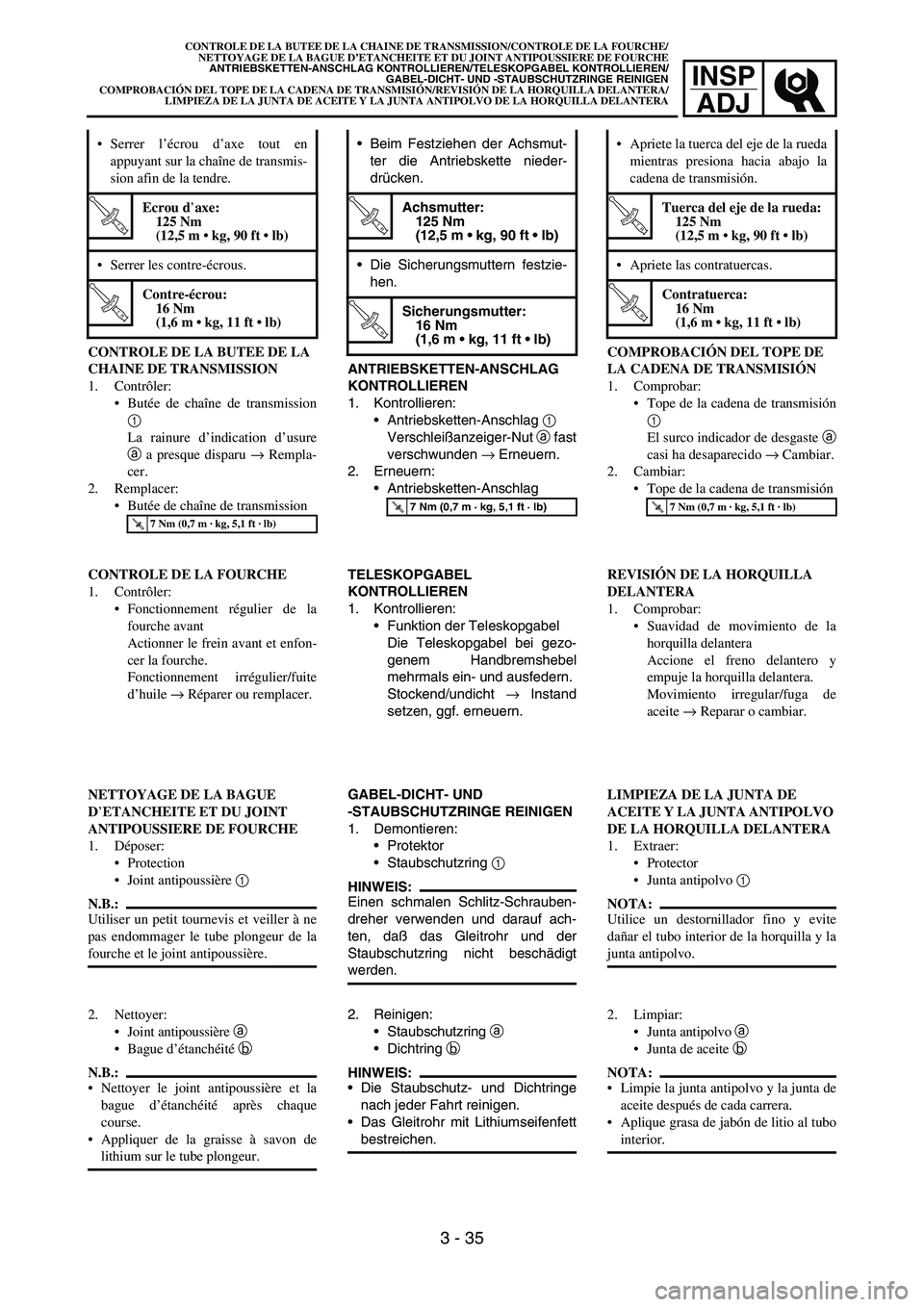

CONTROLE DE LA BUTEE DE LA CHAINE DE TRANSMISSION/CONTROLE DE LA FOURCHE/
NETTOYAGE DE LA BAGUE D’ETANCHEITE ET DU JOINT ANTIPOUSSIERE DE FOURCHE
ANTRIEBSKETTEN-ANSCHLAG KONTROLLIEREN/TELESKOPGABEL KONTROLLIEREN/
GABEL-DICHT- UND -STAUBSCHUTZRINGE REINIGEN
COMPROBACIÓN DEL TOPE DE LA CADENA DE TRANSMISIÓN/REVISIÓN DE LA HORQUILLA DELANTERA/
LIMPIEZA DE LA JUNTA DE ACEITE Y LA JUNTA ANTIPOLVO DE LA HORQUILLA DELANTERA
3 - 35
ANTRIEBSKETTEN-ANSCHLAG
KONTROLLIEREN
1. Kontrollieren:
Antriebsketten-Anschlag
1
Verschleißanzeiger-Nut
a fast
verschwunden
→ Erneuern.
2. Erneuern:
Antriebsketten-Anschlag Beim Festziehen der Achsmut-
ter die Antriebskette nieder-
drücken.
T R..
Achsmutter:
125 Nm
(12,5 m  kg, 90 ft  lb)
Die Sicherungsmuttern festzie-
hen.
T R..
Sicherungsmutter:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
TELESKOPGABEL
KONTROLLIEREN
1. Kontrollieren:
Funktion der Teleskopgabel
Die Teleskopgabel bei gezo-
genem Handbremshebel
mehrmals ein- und ausfedern.
Stockend/undicht
→ Instand
setzen, ggf. erneuern.
GABEL-DICHT- UND
-STAUBSCHUTZRINGE REINIGEN
1. Demontieren:
Protektor
Staubschutzring
1
HINWEIS:
Einen schmalen Schlitz-Schrauben-
dreher verwenden und darauf ach-
ten, daß das Gleitrohr und der
Staubschutzring nicht beschädigt
werden.
2. Reinigen:
Staubschutzring
a
Dichtring
b
HINWEIS:
Die Staubschutz- und Dichtringe
nach jeder Fahrt reinigen.
Das Gleitrohr mit Lithiumseifenfett
bestreichen.COMPROBACIÓN DEL TOPE DE
LA CADENA DE TRANSMISIÓN
1. Comprobar:
Tope de la cadena de transmisión
1
El surco indicador de desgaste a
casi ha desaparecido → Cambiar.
2. Cambiar:
Tope de la cadena de transmisión Apriete la tuerca del eje de la rueda
mientras presiona hacia abajo la
cadena de transmisión.
T R..
Tuerca del eje de la rueda:
125 Nm
(12,5 m  kg, 90 ft  lb)
Apriete las contratuercas.
T R..
Contratuerca:
16 Nm
(1,6 m  kg, 11 ft  lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
REVISIÓN DE LA HORQUILLA
DELANTERA
1. Comprobar:
Suavidad de movimiento de la
horquilla delantera
Accione el freno delantero y
empuje la horquilla delantera.
Movimiento irregular/fuga de
aceite → Reparar o cambiar.
LIMPIEZA DE LA JUNTA DE
ACEITE Y LA JUNTA ANTIPOLVO
DE LA HORQUILLA DELANTERA
1. Extraer:
Protector
Junta antipolvo 1
NOTA:
Utilice un destornillador fino y evite
dañar el tubo interior de la horquilla y la
junta antipolvo.
2. Limpiar:
Junta antipolvo a
Junta de aceite b
NOTA:
Limpie la junta antipolvo y la junta de
aceite después de cada carrera.
Aplique grasa de jabón de litio al tubo
interior.

INSP
ADJ
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage au-
delà des positions minimum ou maxi-
mum. Cela pourrait l’endommager.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
REGLAGE DE LA FORCE
D’AMORTISSEMENT A LA
COMPRESSION DE LA FOURCHE
1. Déposer:
Capuchon en caoutchouc
2. Régler:
Force d’amortissement à la com-
pression
En tournant le dispositif de
réglage 1.
Position standard:
Dévissé de 10 déclics
* Dévissé de 12 déclics
** Dévissé de 14 déclics
Plus dur a →Augmenter la force
d’amortissement à la
compression. (Vis-
ser le dispositif de
réglage 1.)
Plus mou b→Diminuer la force
d’amortissement à la
compression. (Dévis-
ser le dispositif de
réglage 1.)
Plage de réglage:
Maximum Minimum
Position complè-
tement visséeDesserrer de 20
déclics (par rap-
port à la position
maximum)
REGLAGE DE LA FORCE D’AMORTISSEMENT A LA COMPRESSION DE LA FOURCHE
DRUCKSTUFEN-DÄMPFUNGSKRAFT DER TELESKOPGABEL EINSTELLEN
AJUSTE DE LA AMORTIGUACIÓN EN COMPRESIÓN DE LA HORQUILLA DELANTERA
3 - 37
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
hellrausdrehen.
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen, um die-
sen nicht zu beschädigen.
WARNUNG
Sicherstellen, daß beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
DRUCKSTUFEN-
DÄMPFUNGSKRAFT DER
TELESKOPGABEL EINSTELLEN
1. Demontieren:
Gummikappe
2. Einstellen:
Druckstufen-Dämpfungskraft
(durch Verdrehen der Einstell-
schraube
1)
Standardeinstellung:
10. Raststellung
* 12. Raststellung
** 14. Raststellung
Härter a →Druckstufen-
Dämpfungskraft
erhöhen. (Ein-
stellschraube 1
hineindrehen.)
Weicher b →Druckstufen-
Dämpfungskraft
reduzieren. (Ein-
stellschraube 1
herausdrehen.)
Einstellbereich:
Maximal Minimal
Vollständig
hineingedreht20. Raststel-
lung (aus der
Maximalstel-
lung)
POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro.
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínimo o máximo.
El regulador podría resultar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
AJUSTE DE LA AMORTIGUACIÓN
EN COMPRESIÓN DE LA
HORQUILLA DELANTERA
1. Extraer:
Tapa de goma
2. Ajustar:
Amortiguación en compresión
Girando el regulador 1.
Posición estándar:
10 chasquidos hacia afuera
* 12 chasquidos hacia
afuera
** 14 chasquidos hacia
afuera
Más rígida a →Se incrementa la
amortiguación en
compresión.
(Girar el regula-
dor 1 hacia
adentro.)
Más blanda b →Se reduce la
amortiguación
en compresión.
(Girar el regula-
dor 1 hacia
afuera.)
Amplitud del ajuste:
Máxima Mínima
Posición comple-
tamente girado
hacia adentro20 chasquidos
hacia afuera
(desde la posi-
ción máxima)

INSP
ADJ
POSITION STANDARD:
Position à laquelle le dispositif de
réglage est dévissé du nombre de
déclics spécifié par rapport à la posi-
tion complètement vissée.
* EUROPE
** AUS, NZ et ZA
ATTENTION:
Ne pas forcer le dispositif de réglage
au-delà des positions minimum ou
maximum. Cela pourrait l’endomma-
ger.
AVERTISSEMENT
Toujours régler de la même manière
chaque bras de la fourche. Un réglage
inégal risque de diminuer la maniabi-
lité et la stabilité.
3. Monter:
Capuchon en caoutchouc
Position standard:
Dévissé de 13 déclics
* Dévissé de 12 déclics
** Dévissé de 14 déclics
CONTROLE DE L’AMORTISSEUR
ARRIERE
1. Contrôler:
Fonctionnement régulier du bras
oscillant
Bruit anormal/fonctionnement
irrégulier → Graisser ou réparer
les points de pivot.
Endommagement/fuite d’huile →
Remplacer.
CONTROLE DE L’AMORTISSEUR ARRIERE
FEDERBEIN KONTROLLIEREN
COMPROBACIÓN DEL AMORTIGUADOR TRASERO
3 - 38
STANDARDEINSTELLUNG:
Die Einstellschraube völlig hinein-
drehen und dann um die vorge-
schriebene Anzahl Raststellungen
herausdrehen.
* EUROPE
** AUS, NZ und ZA
ACHTUNG:
Den Einstellmechanismus nie
über die Minimal- oder Maximal-
einstellung hinausdrehen, um die-
sen nicht zu beschädigen.
WARNUNG
Sicherstellen, daß beide Gabel-
beine gleichmäßig eingestellt
sind. Eine ungleichmäßige Ein-
stellung beeinträchtigt das Fahr-
verhalten.
3. Montieren:
Gummikappe
Standardeinstellung:
13. Raststellung
* 12. Raststellung
** 14. Raststellung
FEDERBEIN KONTROLLIEREN
1. Kontrollieren:
Chtgängigkeit der Schwinge
Geräuschvoll/stockend
→
Drehpunkte schmieren, ggf.
instand setzen.
Beschädigt/undicht
→ Erneu-
ern.POSICIÓN ESTÁNDAR:
Esta es la posición que se obtiene
retrocediendo el número específico de
chasquidos desde la posición comple-
tamente girada hacia adentro.
* EUROPE
** AUS, NZ y ZA
ATENCION:
No fuerce el regulador más allá de la
amplitud de ajuste mínimo o máximo.
El regulador podría resultar dañado.
ADVERTENCIA
Ajuste siempre las dos barras de la
horquilla a la misma posición. Un
ajuste desequilibrado puede reducir la
maniobrabilidad y la estabilidad.
3. Instalar:
Tapa de goma
Posición estándar:
13 chasquidos hacia
afuera
* 12 chasquidos hacia
afuera
** 14 chasquidos hacia
afuera
COMPROBACIÓN DEL
AMORTIGUADOR TRASERO
1. Comprobar:
Suavidad de movimiento del bas-
culante
Ruido anómalo/movimiento irre-
gular → Engrase los puntos de
pivote o repárelos.
Dañado/fugas → Cambiar.
