2005 YAMAHA WR 450F ESP

ENG
4 - 33
KONTROLLE
Zylinderkopf
1. Entfernen:
Kohleablagerungen (im Brenn-
raum)
Einen abgerundeten Schaber
verwenden.
HINWEIS:
Keine scharfkantigen Gegenstände
benutzen, um Beschädigungen oder
Kratzer an folgenden Stellen zu ver-
meiden:
Zündkerzenbohrungs-Gewinde
Ventilsitze
2. Kontrollieren:
Zylinderkopf
Verkratzt/beschädigt
→
Erneuern.
3. Messen:
Zylinderkopf-Verzug
Nicht nach Vorgabe
→
Planschleifen.
Zylinderkopf-Verzug:
Max. 0,05 mm (0,002 in)
Verzug messen und korrigie-
ren:
Ein Haarlineal und eine Fühler-
lehre auf den Zylinderkopf
legen.
Den Verzug mit einer Fühler-
lehre messen.
Falls der Verzug nicht im Soll-
bereich ist, muß der Zylinder-
kopf plangeschliffen werden.
Den Zylinderkopf mit Naß-
schleifpapier der Körnung 400–
600 auf einer planen Unterlage
in einer Achterbewegung
abschleifen.
HINWEIS:
Den Zylinderkopf mehrmals dre-
hen, um einen gleichmäßigen
Abschliff zu gewährleisten.
CONTROLE
Culasse
1. Eliminer:
Dépôts de calamine (des cham-
bres de combustion)
Utiliser un grattoir arrondi.
N.B.:
Ne pas utiliser d’instrument pointu pour
éviter d’endommager ou de griffer:
Filets de bougie
Sièges de soupapes
2. Contrôler:
Culasse
Rayures/endommagement →
Remplacer.
3. Mesurer:
Déformation de la culasse
Hors spécifications → Rectifier.
Déformation de la culasse:
Inférieure à 0,05 mm
(0,002 in)
Etapes de la mesure de la limite de
déformation et de la rectification:
Placer un réglet et une jauge
d’épaisseur à lames sur la culasse.
Utiliser une jauge d’épaisseur à
lames pour mesurer la déforma-
tion.
Si la déformation est hors spécifi-
cations, rectifier la culasse.
Placer un morceau de papier émeri
humide 400 à 600 sur le marbre et
rectifier la culasse en décrivant des
“huit”.
N.B.:
Pour obtenir une surface régulière,
tourner la culasse à plusieurs reprises.
COMPROBACIÓN
Culata
1. Eliminar:
Depósitos de carbón (de las
cámaras de combustión)
Utilice una rasqueta redondeada.
NOTA:
No utilice un instrumento afilado para
evitar daños y rayaduras:
Roscas de la bujía
Asientos de las válvulas
2. Comprobar:
Culata
Rayaduras/daños → Cambiar.
3. Medir:
Alabeo de la culata
Fuera del valor especificado →
Rectificar.
Alabeo de la culata:
Menos de 0,05 mm
(0,002 in)
Procedimiento de medición del ala-
beo y rectificación:
Coloque una regla y una galga a lo
largo de la culata.
Utilice una galga palpadora para
medir el alabeo.
Si el alabeo está fuera del valor
especificado, rectifique la culata.
Coloque un papel de lija húmedo
del 400 - 600 sobre la superficie y
rectifique la culata lijando con
movimientos en ocho.
NOTA:
Para asegurar una superficie uni-
forme gire varias veces la culata.
CULASSE
ZYLINDERKOPF
CULATA

ENG

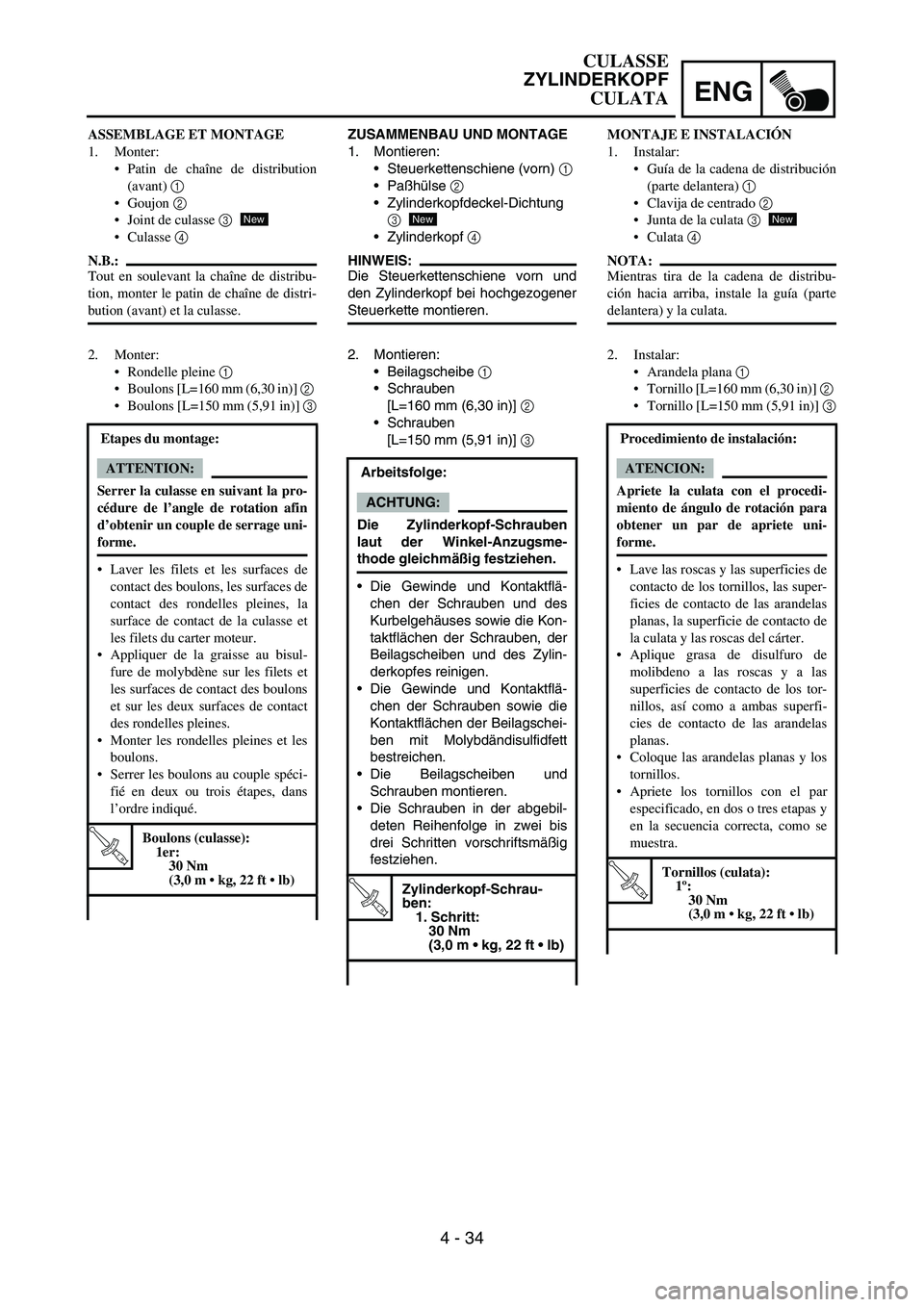

4 - 34
ZUSAMMENBAU UND MONTAGE
1. Montieren:
Steuerkettenschiene (vorn)
1
Paßhülse
2
Zylinderkopfdeckel-Dichtung
3
Zylinderkopf
4
HINWEIS:
Die Steuerkettenschiene vorn und
den Zylinderkopf bei hochgezogener
Steuerkette montieren.
New
2. Montieren:
Beilagscheibe
1
Schrauben
[L=160 mm (6,30 in)]
2
Schrauben
[L=150 mm (5,91 in)]
3
Arbeitsfolge:
ACHTUNG:
Die Zylinderkopf-Schrauben
laut der Winkel-Anzugsme-
thode gleichmäßig festziehen.
Die Gewinde und Kontaktflä-
chen der Schrauben und des
Kurbelgehäuses sowie die Kon-
taktflächen der Schrauben, der
Beilagscheiben und des Zylin-
derkopfes reinigen.
Die Gewinde und Kontaktflä-
chen der Schrauben sowie die
Kontaktflächen der Beilagschei-
ben mit Molybdändisulfidfett
bestreichen.
Die Beilagscheiben und
Schrauben montieren.
Die Schrauben in der abgebil-
deten Reihenfolge in zwei bis
drei Schritten vorschriftsmäßig
festziehen.
T R..
Zylinderkopf-Schrau-
ben:
1. Schritt:
30 Nm
(3,0 m  kg, 22 ft  lb)
ASSEMBLAGE ET MONTAGE
1. Monter:
Patin de chaîne de distribution
(avant) 1
Goujon 2
Joint de culasse 3
Culasse 4
N.B.:
Tout en soulevant la chaîne de distribu-
tion, monter le patin de chaîne de distri-
bution (avant) et la culasse.
New
2. Monter:
Rondelle pleine 1
Boulons [L=160 mm (6,30 in)] 2
Boulons [L=150 mm (5,91 in)] 3
Etapes du montage:
ATTENTION:
Serrer la culasse en suivant la pro-
cédure de l’angle de rotation afin
d’obtenir un couple de serrage uni-
forme.
Laver les filets et les surfaces de
contact des boulons, les surfaces de
contact des rondelles pleines, la
surface de contact de la culasse et
les filets du carter moteur.
Appliquer de la graisse au bisul-
fure de molybdène sur les filets et
les surfaces de contact des boulons
et sur les deux surfaces de contact
des rondelles pleines.
Monter les rondelles pleines et les
boulons.
Serrer les boulons au couple spéci-
fié en deux ou trois étapes, dans
l’ordre indiqué.
T R..
Boulons (culasse):
1er:
30 Nm
(3,0 m  kg, 22 ft  lb)
MONTAJE E INSTALACIÓN
1. Instalar:
Guía de la cadena de distribución
(parte delantera) 1
Clavija de centrado 2
Junta de la culata 3
Culata 4
NOTA:
Mientras tira de la cadena de distribu-
ción hacia arriba, instale la guía (parte
delantera) y la culata.
New
2. Instalar:
Arandela plana 1
Tornillo [L=160 mm (6,30 in)] 2
Tornillo [L=150 mm (5,91 in)] 3
Procedimiento de instalación:
ATENCION:
Apriete la culata con el procedi-
miento de ángulo de rotación para
obtener un par de apriete uni-
forme.
Lave las roscas y las superficies de
contacto de los tornillos, las super-
ficies de contacto de las arandelas
planas, la superficie de contacto de
la culata y las roscas del cárter.
Aplique grasa de disulfuro de
molibdeno a las roscas y a las
superficies de contacto de los tor-
nillos, así como a ambas superfi-
cies de contacto de las arandelas
planas.
Coloque las arandelas planas y los
tornillos.
Apriete los tornillos con el par
especificado, en dos o tres etapas y
en la secuencia correcta, como se
muestra.
T R..
Tornillos (culata):
1º:
30 Nm
(3,0 m  kg, 22 ft  lb)
CULASSE
ZYLINDERKOPF
CULATA

ENG
4 - 35
Die Schrauben losdrehen.
Die Gewinde und Kontaktflä-
chen der Schrauben sowie die
Kontaktflächen der Beilagschei-
ben erneut mit Molybdändisul-
fidfett bestreichen.
Die Schrauben erneut festzie-
hen.
HINWEIS:
Die Schrauben in der abgebilde-
ten Reihenfolge in zwei bis drei
Schritten vorschriftsmäßig festzie-
hen.
T R..
Zylinderkopf-Schrauben:
2. Schritt:
20 Nm
(2,0 m  kg, 14 ft  lb)
Die Kante
1 der Zylinderkopf-
Schraube und den Zylinderkopf
2, wie in der Abbildung
gezeigt, markieren.
HINWEIS:
Die Schrauben, wie in der Abbil-
dung gezeigt, in der vorgeschrie-
benen Reihenfolge in zwei
Schritten von 90° um insgesamt
180° festziehen.
T R..
Zylinderkopf-Schrauben:
Letzter Schritt:
Vorgeschriebener
Winkel von 180°
3. Montieren:
Zylinderkopf-Mutter
1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Kupferscheibe
1
Ölzufuhrleitung
2
Hohlschraube (M8)
3
Hohlschraube (M10)
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Déposer les boulons.
Appliquer une nouvelle fois de la
graisse au bisulfure de molybdène
sur les filets et les surfaces de con-
tact des boulons et sur les deux sur-
faces de contact des rondelles
pleines.
Resserrer les boulons.
N.B.:
Serrer les boulons au couple spécifié
en deux ou trois étapes, dans l’ordre
indiqué.
T R..
Boulons (culasse):
2ème:
20 Nm
(2,0 m  kg, 14 ft  lb)
Placer un repère sur l’angle 1 du
boulon (culasse) et la culasse 2
comme illustré.
N.B.:
Serrer les boulons de 90° dans cha-
cune des deux étapes, de manière à
atteindre l’angle spécifié de 180°
dans l’ordre de serrage correct,
comme illustré.
T R..
Boulons (culasse):
Final:
Angle de 180° spécifié
3. Monter:
Ecrou (culasse) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Rondelle en cuivre 1
Tuyau d’amenée d’huile 2
Boulon de raccord (M8) 3
Boulon de raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
Extraiga los tornillos.
Vuelva a aplicar grasa de disulfuro
de molibdeno a las roscas y a las
superficies de contacto de los tor-
nillos, así como a ambas superfi-
cies de contacto de las arandelas
planas.
Vuelva a apretar los tornillos.
NOTA:
Apriete los tornillos con el par espe-
cificado, en dos o tres etapas y en la
secuencia correcta, como se muestra.
T R..
Tornillos (culata):
2º:
20 Nm
(2,0 m  kg, 14 ft  lb)
Haga una marca en el ángulo 1
del tornillo (culata) y en la propia
culata 2 como se muestra.
NOTA:
Apriete los tornillos 90º en cada uno
de los dos pasos hasta obtener el
ángulo especificado de 180°, en la
secuencia correcta como se muestra.
T R..
Tornillos (culata):
Final:
Ángulo especificado 180°
3. Instalar:
Tuerca (culata) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Instalar:
Arandela de cobre 1
Tubería de suministro de aceite
2
Perno de unión (M8) 3
Perno de unión (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
New
CULASSE
ZYLINDERKOPF
CULATA

ENG
4 - 36
VENTILE UND VENTILFEDERN
VENTILE UND VENTILFEDERN
Arbeitsumfang:
1 Ventile demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VENTILE UND VENTILFEDERN DEMON-
TIEREN
Vorbereitungsarbeiten Zylinderkopf Siehe unter “ZYLINDERKOPF”.
1 Tassenstößel 5
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”. 2Ventilplättchen 5
3Ventilkeil 10
4 Ventilfederteller 5
5 Ventilfeder 5
6 Ventilschaft-Dichtring 5
7 Federsitz 5
8Auslaßventil 2
9 Einlaßventil 3
1
SOUPAPES ET RESSORTS DE SOUPAPES
SOUPAPES ET RESSORTS DE SOUPAPES
Organisation de la dépose:1 Dépose de la soupape
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DES SOUPAPES ET RESSORTS
DE SOUPAPES
Préparation à la dépose Culasse Se reporter à la section “CULASSE”.
1 Poussoir de soupape 5
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”. 2 Cale de réglage 5
3 Clavette de soupape 10
4 Coupelle d’appui de soupape 5
5 Ressort de soupape 5
6 Joint de queue 5
7Siège de ressort de soupape 5
8 Soupape d’échappement 2
9 Soupape d’admission 3
1
VÁLVULAS Y MUELLES DE VÁLVULAS
VÁLVULAS Y MUELLES DE VÁLVULAS
Extensión del desmontaje:1 Desmontaje de las válvulas
Extensión del desmontaje Orden Nombre de la pieza Ctd. Observaciones
DESMONTAJE DE VÁLVULAS Y MUE-
LLES DE VÁLVULAS
Preparación para el desmontaje Culata Consulte el apartado “CULATA”.
1 Levantaválvulas 5
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE DESMONTAJE”. 2Taqué de ajuste 5
3 Chaveta de válvula 10
4 Retención de válvula 5
5 Muelle de la válvula 5
6 Junta del vástago 5
7 Asiento del muelle de la válvula 5
8Válvula de escape 2
9Válvula de admisión3
1
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

ENG
4 - 38
KONTROLLE
Ventil
1. Messen:
Ventilschaft-Spiel
Nicht nach Vorgabe
→ Ventil-
führung erneuern. Ventilschaft-Spiel =
Ventilführungs-Innendurch-
messer a –
Ventilschaft-Durchmesser b
Ventilschaft-Spiel:
Einlaß:
0,010–0,037 mm
(0,0004–0,0015 in)
:
0,08 mm (0,003 in)
Auslaß:
0,020–0,047 mm
(0,0008–0,0019 in)
:
0,10 mm (0,004 in)
2. Erneuern:
Ventilführung
Arbeitsvorgang:
HINWEIS:
Um den Aus- und Einbau der
Ventilführung zu erleichtern und
eine exakte Passung zu gewähr-
leisten, den Zylinderkopf in einem
Ofen auf 100 °C (212 °F) erhitzen.
Die Ventilführung mit einem
Ventilführungs-Austreiber
1
ausbauen.
Die neue Ventilführung mit dem
Ventilführungs-Austreiber
1
und der Ventilführungs-Einbau-
hülse
2 montieren.
Nach dem Einbau muß die Ven-
tilführung mit der Ventilfüh-
rungs-Reibahle
3 bearbeitet
werden, bis das korrekte Ventil-
schaft-Spiel erreicht ist.
CONTROLE
Soupape
1. Mesurer:
Jeu queue-guide
Hors caractéristiques → Rempla-
cer le guide de soupape. Jeu queue-guide =
diamètre intérieur du guide de
soupape a –
diamètre de la queue de soupape
b
Jeu (queue-guide):
Admission:
0,010 à 0,037 mm
(0,0004 à 0,0015 in)
:
0,08 mm (0,003 in)
Echappement:
0,020 à 0,047 mm
(0,0008 à 0,0019 in)
:
0,10 mm (0,004 in)
2. Remplacer:
Guide de soupape
Etapes de remplacement:
N.B.:
Afin de faciliter la dépose et le mon-
tage du guide, et afin de maintenir
l’ajustement correct, chauffer la
culasse dans un four à une tempéra-
ture de 100 °C (212 °F).
Déposer le guide de soupape à
l’aide d’un outil de dépose de
guide de soupape 1.
Monter un guide de soupape neuf à
l’aide d’un outil de dépose de
guide de soupape 1 et d’un outil
de pose de guide de soupape 2.
Une fois le guide de soupape
monté, l’aléser à l’aide d’un alésoir
de guide de soupape 3 afin obte-
nir le jeu correct entre la queue et
le guide.
COMPROBACIÓN
Válvula
1. Medir:
Holgura de vástago a guía
Fuera del valor especificado →
Cambiar la guía de válvula. Holgura de vástago a guía =
diámetro interior de la guía de
la válvula a –
diámetro del vástago de la vál-
vula b
Holgura (de vástago a
guía):
Admisión:
0,010 ~ 0,037 mm
(0,0004 ~ 0,0015 in)
:
0,08 mm (0,003 in)
Escape:
0,020 ~ 0,047 mm
(0,0008 ~ 0,0019 in)
:
0,10 mm (0,004 in)
2. Cambiar:
Guía de válvula
Procedimiento de cambio:
NOTA:
Para facilitar el desmontaje, la insta-
lación y para mantener un ajuste
correcto, caliente la culata a más de
100 °C (212 °F).
Extraiga la guía de válvula con un
extractor 1.
Instale la nueva guía de válvula
con un extractor 1 y un montador
de guías 2.
Después de instalar la guía de la
válvula, practique un taladro en la
misma con un rectificador de guías
de válvula 3 para obtener la hol-
gura de vástago a guía correcta.
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

ENG
4 - 39
Ventilführungs-Austrei-
ber:
Einlaß:
4,5 mm (0,18 in)
YM-4116/90890-04116
Auslaß:
5,0 mm (0,20 in)
YM-4097/90890-04097
Ventilführungs-Einbau-
hülse
Einlaß:
YM-4117/90890-04117
Auslaß:
YM-4098/90890-04098
Ventilführungs-Reibahle
Einlaß:
4,5 mm (0,18 in)
YM-4118/90890-04118
Auslaß:
5,0 mm (0,20 in)
YM-4099/90890-04099
HINWEIS:
Nach dem Einbau der neuen Ven-
tilführung muß auch der Ventilsitz
nachgearbeitet werden.
3. Kontrollieren:
Ventilkegel
Angefressen/verschlissen
→
Ventilkegel nachschleifen.
Ventilschaftende
Pilzartig verformt/Durchmes-
ser größer als am Schaftkör-
per
→ Erneuern.
4. Messen:
Ventilteller-Stärke
a
Nicht nach Vorgabe
→ Erneu-
ern.
Ventilteller-Stärke:
Einlaß:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Auslaß:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Outil de dépose de guide de
soupape:
Admission:
4,5 mm (0,18 in)
YM-4116/90890-04116
Echappement:
5,0 mm (0,20 in)
YM-4097/90890-04097
Outil de pose de guide de
soupape:
Admission:
YM-4117/90890-04117
Echappement:
YM-4098/90890-04098
Alésoir de guide de soupape:
Admission:
4,5 mm (0,18 in)
YM-4118/90890-04118
Echappement:
5,0 mm (0,20 in)
YM-4099/90890-04099
N.B.:
Après avoir remplacé le guide de
soupape, rectifier le siège de soupape.
3. Contrôler:
Portée de soupape
Piqûres/usure → Rectifier la por-
tée de soupape.
Embout de queue de soupape
Extrémité en forme de champi-
gnon ou diamètre supérieur au
corps de la queue de soupape →
Remplacer.
4. Mesurer:
Epaisseur de rebord a
Hors spécifications → Rempla-
cer.
Epaisseur de rebord:
Admission:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Echappement:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
‘
Extractor de guía de vál-
vula:
Admisión:
4,5 mm (0,18 in)
YM-4116/90890-04116
Escape:
5,0 mm (0,20 in)
YM-4097/90890-04097
Montador de guía de válvula:
Admisión:
YM-4117/90890-04117
Escape:
YM-4098/90890-04098
Rectificador de guía de vál-
vula:
Admisión:
4,5 mm (0,18 in)
YM-4118/90890-04118
Escape:
5,0 mm (0,20 in)
YM-4099/90890-04099
NOTA:
Después de cambiar la guía de vál-
vula rectifique el asiento.
3. Comprobar:
Frontal de la válvula
Picadura/desgaste → Pulir el
frontal.
Extremo del vástago de la válvula
Forma de seta o diámetro mayor
que el cuerpo del vástago →
Cambiar.
4. Medir:
Espesor del margen a
Fuera del valor especificado →
Cambiar.
Espesor del margen:
Admisión:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
Escape:
1,0 mm (0,039 in)
:
0,85 mm (0,033 in)
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

ENG
4 - 40
5. Messen:
Ventilschaft-Schlag
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Das Ventil und die Ventilführung
stets gemeinsam erneuern.
Nach dem Ausbau eines Ventils
muß immer der Ventilschaft-Dicht-
ring erneuert werden.
6. Entfernen:
Ölkohleablagerungen
(vom Ventilteller und Ventil-
sitz)
7. Kontrollieren:
Ventilsitze
Angefressen/verschlissen
→
Ventilsitz nachschleifen.
Max. Schlag:
0,01 mm (0,0004 in)
8. Messen:
Ventilsitz-Breite
a
Nicht nach Vorgabe
→ Ventil-
sitz nachschleifen.
Ventilsitz-Breite:
Einlaß:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Auslaß:
0,9–1,1 mm
(0,0354–0,0433 in)
:
1,6 mm (0,0630 in)
Arbeitsvorgang:
Tuschierfarbe
b auf den Ventil-
kegel auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil fest gegen den Ven-
tilsitz pressen, um einen deutli-
chen Abdruck der Ventilsitz-
Breite zu erhalten.
Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Die Kontaktfläche von
Ventilsitz und Ventilkegel ist
aufgrund der Farbverteilung
sichtbar.
Ist der Sitz zu breit, zu schmal
oder außermittig, muß der Ven-
tilsitz nachbearbeitet werden.
5. Mesurer:
Faux-rond (queue de soupape)
Hors spécifications → Rempla-
cer.
N.B.:
En cas de pose d’une soupape neuve,
toujours remplacer le guide de sou-
pape.
Si la soupape est déposée ou rempla-
cée, toujours remplacer la bague
d’étanchéité.
6. Eliminer:
Dépôts de calamine
(de la portée de soupape et du
siège de soupape)
7. Contrôler:
Sièges de soupapes
Piqûres/usure → Rectifier le
siège de soupape.
Limite de faux-rond:
0,01 mm (0,0004 in)
8. Mesurer:
Largeur de siège de soupape a
Hors spécifications → Rectifier le
siège de soupape.
Largeur de siège de sou-
pape:
Admission:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
:
1,6 mm (0,0630 in)
Echappement:
0,9 à 1,1 mm
(0,0354 à 0,0433 in)
:
1,6 mm (0,0630 in)
Etapes de la mesure:
Appliquer du bleu de mécanicien
(Dykem) b sur la portée de sou-
pape.
Reposer la soupape dans la culasse.
Enfoncer la soupape dans le guide
et l’appuyer contre le siège de sou-
pape pour laisser une empreinte
nette.
Mesurer la largeur du siège de sou-
pape. Le bleu disparaîtra au point
de contact entre le siège et la por-
tée de soupape.
Si le siège de soupape est trop
large, trop étroit, ou n’est pas cen-
tré, il doit être rectifié.
5. Medir:
Descentramiento (vástago de la
válvula)
Fuera del valor especificado →
Cambiar.
NOTA:
Cuando monte una válvula nueva,
cambie siempre la guía.
Si extrae o cambia la válvula, cambie
siempre la junta aceite.
6. Eliminar:
Depósitos de carbón
(del frontal y el asiento de la vál-
vula)
7. Comprobar:
Asientos de las válvulas
Picadura/desgaste → Rectificar el
frontal.
Límite de descentramiento:
0,01 mm (0,0004 in)
8. Medir:
Anchura del asiento de la válvula
a
Fuera del valor especificado →
Rectificar el asiento de la válvula.
Anchura del asiento de la
válvula:
Admisión:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Escape:
0,9 ~ 1,1 mm
(0,0354 ~ 0,0433 in)
:
1,6 mm (0,0630 in)
Procedimiento de medición:
Aplique tinte azul de mecánica
(Dykem) b al frontal de la vál-
vula.
Monte la válvula en la culata.
Presione la válvula por la guía y en
el asiento para efectuar un trazado
claro.
Mida la anchura del asiento de vál-
vula. Donde el asiento y el frontal
de la válvula se tocan se debe
haber eliminado el tinte.
Si el asiento de la válvula es dema-
siado ancho, demasiado estrecho o
no está centrado, se debe rectificar.
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS

ENG
4 - 41
9. Einschleifen:
Ventilkegel
Ventilsitz
HINWEIS:
Nach dem Einschleifen des Ventilsit-
zes sowie nach der Erneuerung des
Ventils und der Ventilführung sollten
Ventilsitz und Ventilkegel eingeschlif-
fen werden.
Arbeitsfolge:
Grobkörnige Schleifpaste auf
den Ventilkegel auftragen.
ACHTUNG:
Darauf achten, daß die Schleif-
paste nicht zwischen Ventil-
schaft und Ventilführung
gelangt.
Molybdändisulfidöl auf den
Ventilschaft auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil hin- und herdrehen,
bis Ventilkegel und Ventilsitz
gleichmäßig angeschliffen sind;
danach die Schleifpaste voll-
ständig entfernen.
HINWEIS:
Die beste Wirkung wird erzielt,
wenn das Ventil zwischen den
Handflächen hin- und hergedreht
und dabei leicht gegen den Ventil-
sitz gedrückt wird.
Feinkörnige Schleifpaste auf
den Ventilkegel auftragen und
die obigen Arbeitsschritte wie-
derholen.
HINWEIS:
Die Schleifpaste nach jedem
Arbeitsgang vollständig vom Ven-
tilkegel und Ventilsitz abwischen.
Tuschierfarbe auf den Ventilke-
gel auftragen.
Das Ventil in den Zylinderkopf
einsetzen.
Das Ventil fest gegen den Ven-
tilsitz pressen, um einen deutli-
chen Abdruck der Ventilsitz-
Breite zu erhalten.
Das Ventil herausnehmen und
dann die Ventilsitz-Breite mes-
sen. Falls die Ventilsitz-Breite
nicht der Vorgabe entspricht,
Ventilkegel und -sitz erneut ein-
schleifen.
9. Roder:
Portée de soupape
Siège de soupape
N.B.:
Après rectification du siège de soupape
ou remplacement de la soupape et du
guide de soupape, le siège et la portée de
soupape doivent être rodés.
Etapes du rodage:
Appliquer une pâte à roder gros-
sière sur la portée de soupape.
ATTENTION:
Ne pas laisser la pâte pénétrer
entre la queue et le guide de sou-
pape.
Appliquer de l’huile au bisulfure
de molybdène sur la queue de sou-
pape.
Reposer la soupape dans la culasse.
Tourner la soupape jusqu’à ce que
la portée de soupape et le siège de
soupape soient uniformément
polis, puis éliminer toute trace de
pâte.
N.B.:
Pour obtenir de meilleurs résultats de
rodage, tapoter légèrement le siège de
soupape tout en faisant tourner la
soupape entre les mains avec un
mouvement de va-et-vient.
Appliquer une pâte à roder fine sur
la portée de soupape et répéter les
opérations ci-dessus.
N.B.:
Veiller à éliminer toute trace de pâte
de la portée et du siège de soupape
après chaque opération de rodage.
Appliquer du bleu de mécanicien
(Dykem) sur la portée de soupape.
Reposer la soupape dans la culasse.
Enfoncer la soupape dans le guide
et l’appuyer contre le siège de sou-
pape pour laisser une empreinte
nette.
Mesurer à nouveau la largeur du
siège de soupape. Si la largeur du
siège de soupape n’est pas con-
forme aux spécifications, rectifier
et roder à nouveau le siège de sou-
pape.
9. Lapidar:
Frontal de la válvula
Asiento de la válvula
NOTA:
Después de rectificar el asiento de la vál-
vula o cambiar esta y la guía, se deben
lapidar el asiento y el frontal.
Procedimiento de lapidado:
Aplique una capa gruesa de com-
puesto lapidador al frontal de la
válvula.
ATENCION:
Evite que el compuesto entre en el
espacio entre el vástago y la guía.
Aplique aceite de disulfuro de
molibdeno al vástago de la válvula.
Monte la válvula en la culata.
Gire la válvula hasta que el frontal
y el asiento estén pulidos unifor-
memente y luego elimine todo el
compuesto.
NOTA:
Para obtener un lapidado óptimo, gol-
pee ligeramente el asiento de la vál-
vula mientras hace girar esta adelante
y atrás entre las manos.
Aplique un compuesto lapidador
fino al frontal de la válvula y repita
las operaciones anteriores.
NOTA:
Después de cada operación de lapi-
dado no olvide eliminar todo el com-
puesto del frontal y el asiento de la
válvula.
Aplique tinte azul de mecánica
(Dykem) al frontal de la válvula.
Monte la válvula en la culata.
Presione la válvula por la guía y en
el asiento para efectuar un trazado
claro.
Vuelva a medir la anchura del
asiento de válvula. Si la anchura
del asiento de la válvula está fuera
del valor especificado, vuelva a
rectificar y a lapidar el asiento.
SOUPAPES ET RESSORTS DE SOUPAPES
VENTILE UND VENTILFEDERN
VÁLVULAS Y MUELLES DE VÁLVULAS
