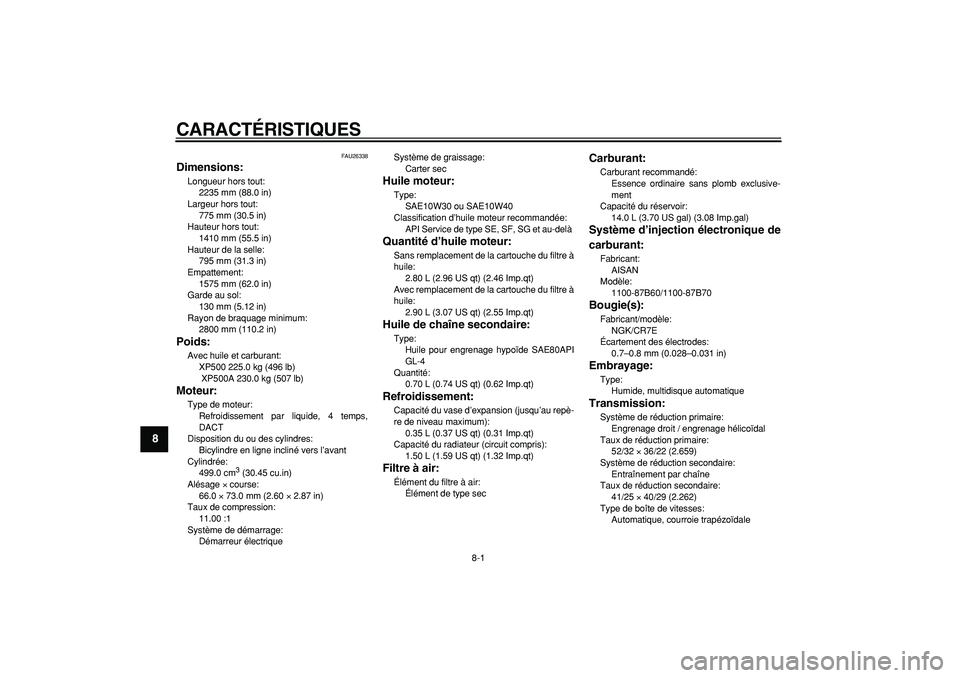

CARACTÉRISTIQUES
FAU26338
Dimensions:
Longueur hors tout:
2235 mm (88.0 in)
Largeur hors tout:
775 mm (30.5 in)
Hauteur hors tout:
1410 mm (55.5 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1575 mm (62.0 in)
Garde au sol:
130 mm (5.12 in)
Rayon de braquage minimum:
2800 mm (110.2 in)
Poids:
Avec huile et carburant:
XP500 225.0 kg (496 lb)
XP500A 230.0 kg (507 lb)
Moteur:
Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Bicylindre en ligne incliné vers l’avant
Cylindrée:
499.0 cm
3
(30.45 cu.in)
Alésage
×
course:
66.0
×
73.0 mm (2.60
×
2.87 in)
Taux de compression:
11.00 :1
Système de démarrage:
Démarreur électrique Système de graissage:
Carter sec
Huile moteur:
Type:
SAE10W30 ou SAE10W40
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du filtre à
huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Avec remplacement de la cartouche du filtre à
huile:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Huile de chaîne secondaire:
Type:
Huile pour engrenage hypoïde SAE80API
GL-4
Quantité:
0.70 L (0.74 US qt) (0.62 Imp.qt)
Refroidissement:
Capacité du vase d’expansion (jusqu’au repè-
re de niveau maximum):
0.35 L (0.37 US qt) (0.31 Imp.qt)
Capacité du radiateur (circuit compris):
1.50 L (1.59 US qt) (1.32 Imp.qt)
Filtre à air:
Élément du filtre à air:
Élément de type sec
Carburant:
Carburant recommandé:
Essence ordinaire sans plomb exclusive-
ment
Capacité du réservoir:
14.0 L (3.70 US gal) (3.08 Imp.gal)
Système d’injection électronique de
carburant:
Fabricant:
AISAN
Modèle:
1100-87B60/1100-87B70
Bougie(s):
Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0.7–0.8 mm (0.028–0.031 in)
Embrayage:
Type:
Humide, multidisque automatique
Transmission:
Système de réduction primaire:
Engrenage droit / engrenage hélicoïdal
Taux de réduction primaire:
52/32
×
36/22 (2.659)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
41/25
×
40/29 (2.262)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
