MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-5
6
PAU36771
NOTA:

Filtro de ar
O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que não deve ser limpo com
ar comprimido para evitar danos.
O elemento do filtro de ar tem de ser substituído mais frequentemente se o motociclo for conduzido em áreas invulgarmente hú-
midas ou poeirentas.


Manutenção da embraiagem e travões hidráulicos
Verifique regularmente e, se necessário, ajuste o nível dos líquidos dos travões e da embraiagem.
Substitua os componentes internos dos cilindros mestre e pinças dos travões, assim como os cilindros mestre e de desengate da
embraiagem e mude o líquido dos travões e da embraiagem de dois em dois anos.
Substitua os tubos dos travões e o tubo flexível da embraiagem de quatro em quatro anos e caso apresentem fendas ou estejamdanificados.
U5YUP0P0.book Page 5 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-6
6
PAU18760
Remoção e instalação da
carenagem A carenagem acima ilustrada tem de ser re-
tirada para se efectuarem alguns dos traba-
lhos de manutenção descritos neste
capítulo. Consulte esta secção sempre que
precisar de retirar e instalar a carenagem.
PAU36831
Carenagem
Remoção da carenagemRetire as cavilhas e, de seguida, puxe a ca-
renagem para fora conforme ilustrado.
Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
NOTA:Certifique-se de que a arruela encaixa so-bre o prolongamento.
1. Carenagem
1. Carenagem
2. Cavilha
1. Carenagem
2. Cavilha
1. Carenagem
2. Prolongamento
3. Arruela
U5YUP0P0.book Page 6 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
6
PAU19641
Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá ter um defeito.
Não tente diagnosticar você mesmo este
tipo de problemas. Em vez disso, solicite a
um concessionário Yamaha que verifique o
veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída.Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
NOTA:Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificadologo que possível. Vela de ignição especificada:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.8–0.9 mm (0.031–0.035 in)
Binário de aperto:
Ve l a d e i g n ição:
17.5 Nm (1.75 m·kgf, 13 ft·lbf)
U5YUP0P0.book Page 7 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
6
PAU36802
Óleo do motor e cartucho do
filtro de óleo O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo e o cartucho do filtro de óleo devem ser
substituídos nos intervalos especificados
na tabela de lubrificação e manutenção pe-
riódica.
Verificação do nível de óleo do motor
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.NOTA :
Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer até o óleo do motor
ter atingido uma temperatura normal
de 60 °C (140 °F), deixe-o ao ralenti
durante dez segundos e depois desli-
gue o motor.
NOTA:Para alcançar a temperatura de óleo do
motor adequada para uma leitura exacta do
nível do óleo, primeiro terá de deixar o mo-
tor arrefecer completamente e depois aque-
cer de novo durante alguns minutos àtemperatura de funcionamento normal.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a atar-
raxar), e depois retire-a novamente
para verificar o nível do óleo.NOTA:O óleo do motor deverá situar-se entre asmarcas de nível máximo e mínimo.4. Caso o óleo do motor se situe na mar-
ca de nível mínimo ou abaixo desta,
adicione óleo suficiente do tipo reco-
mendado para corrigir o nível.
NOTA :
Quando acrescentar óleo, tenha cuidado
para não encher demasiado o depósito de
óleo do motor; o nível do óleo sobe mais de-
pressa a partir do meio da vareta medidorade nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
1. Tampa de enchimento de óleo do motor
1. Marca do nível máximo
2. Marca do nível mínimo
3. Vareta medidora de nível
U5YUP0P0.book Page 8 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
6
PRECAUÇÃO:
PCA10900
Certifique-se de que a tampa de enchi-
mento de óleo está firmemente aperta-
da, caso contrário poderá derramar-seóleo quando o motor estiver a trabalhar.

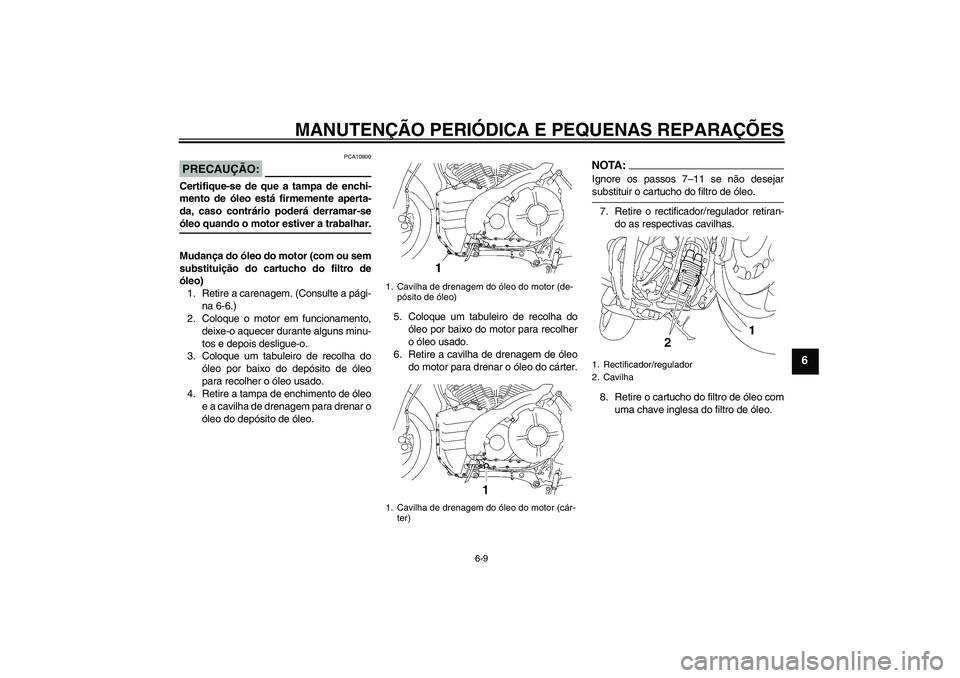

Mudança do óleo do motor (com ou sem
substituição do cartucho do filtro de
óleo)
1. Retire a carenagem. (Consulte a pági-
na 6-6.)
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do
óleo por baixo do depósito de óleo
para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo do depósito de óleo.5. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
6. Retire a cavilha de drenagem de óleo
do motor para drenar o óleo do cárter.
NOTA:Ignore os passos 7–11 se não desejarsubstituir o cartucho do filtro de óleo.
7. Retire o rectificador/regulador retiran-
do as respectivas cavilhas.
8. Retire o cartucho do filtro de óleo com
uma chave inglesa do filtro de óleo.
1. Cavilha de drenagem do óleo do motor (de-
pósito de óleo)
1. Cavilha de drenagem do óleo do motor (cár-
ter)
1. Rectificador/regulador
2. Cavilha
U5YUP0P0.book Page 9 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
6
NOTA:Poderá obter uma chave inglesa do filtro deóleo num concessionário Yamaha.
9. Aplique uma camada pouco espessa
de óleo do motor no anel de vedação
em O do novo cartucho do filtro de
óleo.
NOTA :
Certifique-se de que o anel de vedação emO está bem encaixado.
10. Instale o novo cartucho do filtro de
óleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.11. Instale o rectificador/regulador insta-
lando as cavilhas e, depois, aperte-as
de acordo com o binário especificado.
12. Instale as cavilhas de drenagem de
óleo do motor e aperte-as em confor-
midade com os binários especifica-
dos.
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1. Anel de vedação em O
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha do rectificador/regulador:
6.5 Nm (0.7 m·kgf, 5.0 ft·lbf)
U5YUP0P0.book Page 10 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
6
13. Deite apenas 2.5 L (2.6 US qt) (2.2
Imp.qt) da quantidade especificada do
óleo do motor recomendado pelo orifí-
cio de enchimento, introduza a vareta
medidora de nível e depois aperte a
tampa de enchimento de óleo.
14. Coloque o motor em funcionamento,
acelere algumas vezes e depois desli-
gue-o.
15. Retire a tampa de enchimento de óleo
e depois ateste gradualmente o depó-
sito de óleo com a quantidade restante
de óleo enquanto verifica regularmen-
te o nível na vareta medidora.
PRECAUÇÃO:
PCA15080


Para evitar o patinar da embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer aditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos de qualidade superior à
especificada. Para além disso, não
utilize óleos denominados “ENER-
GY CONSERVING II” ou superiores.


Certifique-se de que não entra ne-
nhum material estranho no depósi-to de óleo.
16. Instale a tampa de enchimento de
óleo.
17. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
18. Desligue o motor, verifique o nível do
óleo e, se necessário, corrija-o.
19. Monte a carenagem.
PAU36761
Elemento do filtro de arO elemento do filtro de ar tem de ser subs-
tituído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Solicite a um concessionário Yamaha que
substitua o elemento do filtro de ar. Binários de aperto:
Cavilha de drenagem de óleo do mo-
tor (cárter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Cavilha de drenagem de óleo do mo-
tor (depósito de óleo):
35 Nm (3.5 m·kgf, 25 ft·lbf)
Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do cartucho do fil-
tro de óleo:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Com substituição do cartucho do fil-
tro de óleo:
4.10 L (4.33 US qt) (3.61 Imp.qt)
U5YUP0P0.book Page 11 Friday, November 12, 2004 1:36 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
6
PAU21381
Verificação da folga do cabo do
acelerador A folga do cabo do acelerador deverá medir
3.0–5.0 mm (0.12–0.20 in) no punho do
acelerador. Verifique periodicamente a fol-
ga do cabo do acelerador e, se necessário,
solicite a um concessionário Yamaha que a
ajuste.
PAU21401
Folga das válvulas A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
PAU21771
Pneus Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AV I S O
PWA10500


A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).


A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para estemodelo.
1. Folga do cabo do aceleradorU5YUP0P0.book Page 12 Friday, November 12, 2004 1:36 PM
