2005 YAMAHA FZ6 N Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

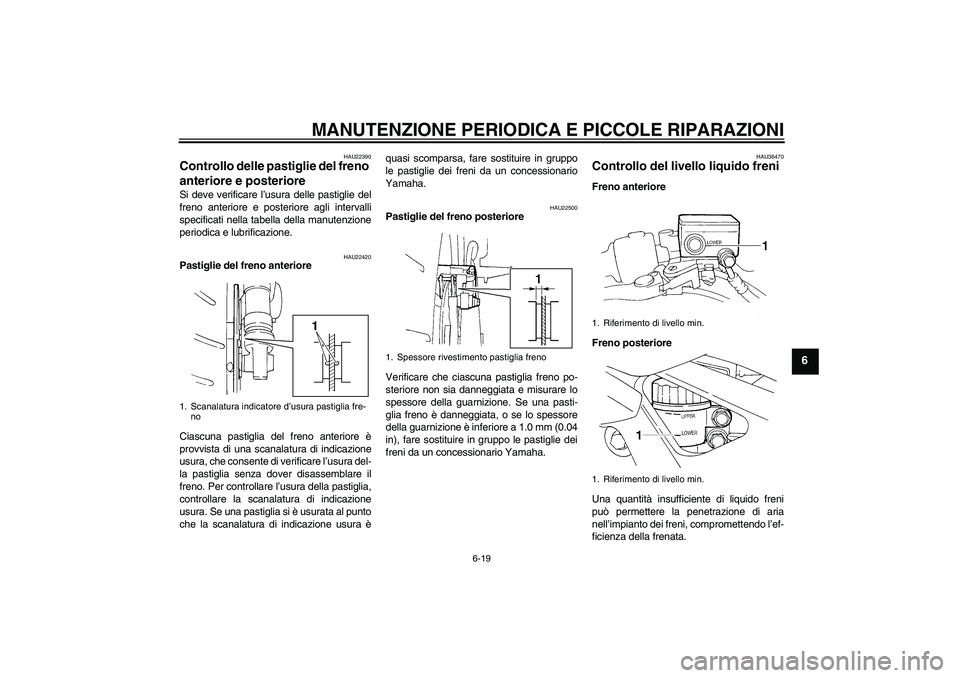

6-19
6
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura del-
la pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazione
usura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura èquasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU36470
Controllo del livello liquido freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Spessore rivestimento pastiglia freno
1. Riferimento di livello min.
1. Riferimento di livello min.
U1B3H1H0.book Page 19 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
6
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.NOTA:Il serbatoio olio freno posteriore si trova sot-
to al serbatoio carburante. (Vedere pagina6-12.)
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio liquido freni durante il rifornimento.
L’acqua causa una notevole riduzione
del punto di ebollizione del liquido e
può provocare il “vapor lock”.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22730
Sostituzione del liquido freni Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii delle pompe freno e
delle pinze, come pure i tubi freno agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freno: Sostituire ogni quattro anni.
Liquido freni consigliato:
DOT 4
U1B3H1H0.book Page 20 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

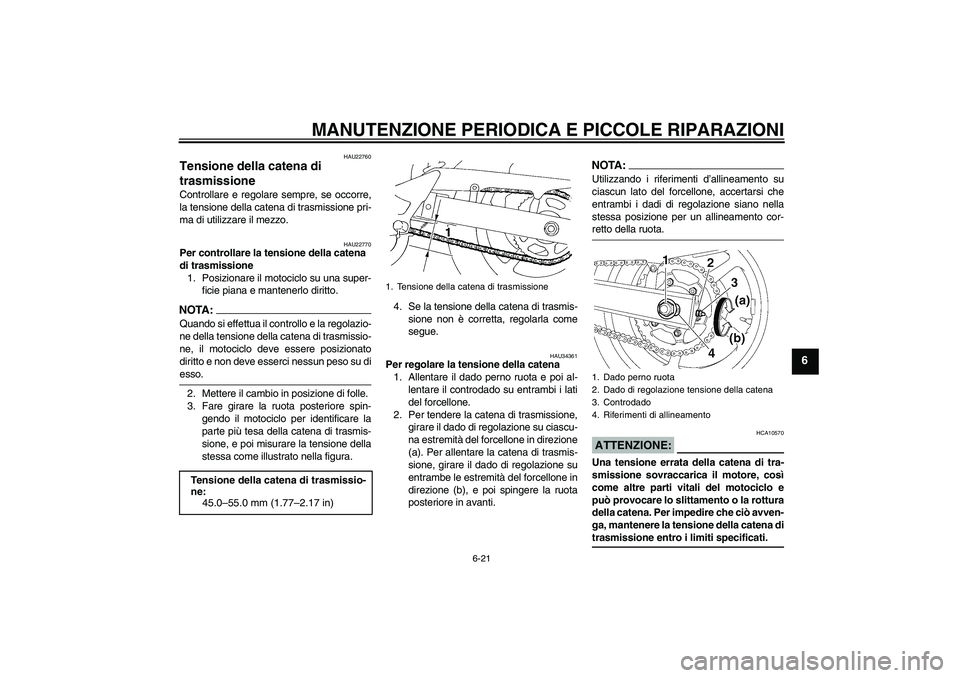

6-21
6
HAU22760
Tensione della catena di
trasmissione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22770
Per controllare la tensione della catena
di trasmissione
1. Posizionare il motociclo su una super-
ficie piana e mantenerlo diritto.NOTA :
Quando si effettua il controllo e la regolazio-
ne della tensione della catena di trasmissio-
ne, il motociclo deve essere posizionato
diritto e non deve esserci nessun peso su diesso.
2. Mettere il cambio in posizione di folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
stessa come illustrato nella figura.4. Se la tensione della catena di trasmis-
sione non è corretta, regolarla come
segue.
HAU34361
Per regolare la tensione della catena
1. Allentare il dado perno ruota e poi al-
lentare il controdado su entrambi i lati
del forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione su ciascu-
na estremità del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il dado di regolazione su
entrambe le estremità del forcellone in
direzione (b), e poi spingere la ruota
posteriore in avanti.
NOTA:Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i dadi di regolazione siano nella
stessa posizione per un allineamento cor-retto della ruota.ATTENZIONE:
HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò avven-
ga, mantenere la tensione della catena ditrasmissione entro i limiti specificati. Tensione della catena di trasmissio-
ne:
45.0–55.0 mm (1.77–2.17 in)
1. Tensione della catena di trasmissione
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
U1B3H1H0.book Page 21 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

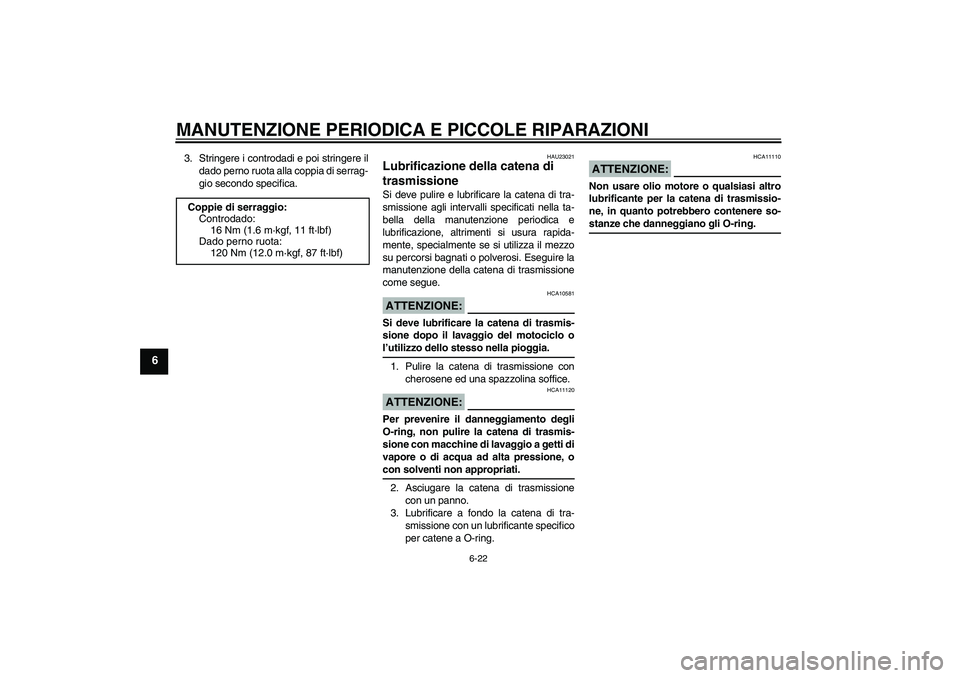

6-22
6
3. Stringere i controdadi e poi stringere il
dado perno ruota alla coppia di serrag-
gio secondo specifica.
HAU23021
Lubrificazione della catena di
trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi bagnati o polverosi. Eseguire la
manutenzione della catena di trasmissione
come segue.ATTENZIONE:
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
cherosene ed una spazzolina soffice.ATTENZIONE:
HCA11120
Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, ocon solventi non appropriati.
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
ATTENZIONE:
HCA11110
Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-stanze che danneggiano gli O-ring. Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
120 Nm (12.0 m·kgf, 87 ft·lbf)
U1B3H1H0.book Page 22 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.
HAU23110
Controllo e lubrificazione della
manopola e del cavo
dell’acceleratore Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola
dell’acceleratore. Inoltre, si deve lubrificare
o sostituire il cavo agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
HAU23131
Controllo e lubrificazione dei
pedali del freno e del cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali del freno e
del cambio e lubrificare, se necessario, i
punti di rotazione dei pedali. Lubrificante consigliato:
Olio motore
U1B3H1H0.book Page 23 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve. Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U1B3H1H0.book Page 24 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

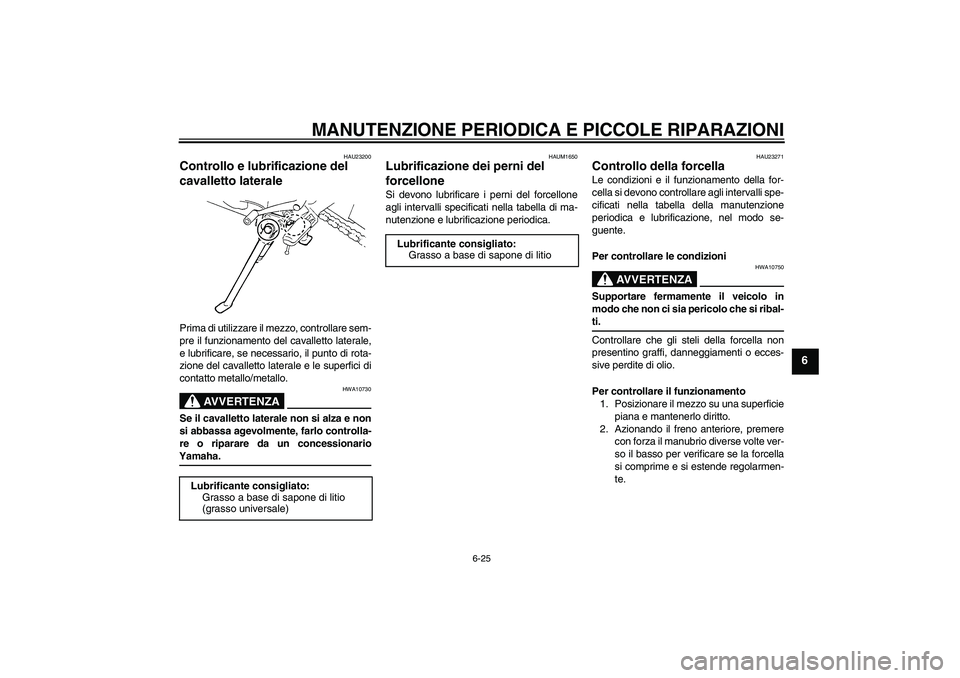

6-25
6
HAU23200
Controllo e lubrificazione del
cavalletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il punto di rota-
zione del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
HAUM1650
Lubrificazione dei perni del
forcellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
U1B3H1H0.book Page 25 Wednesday, July 7, 2004 12:09 PM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle
ruote Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
U1B3H1H0.book Page 26 Wednesday, July 7, 2004 12:09 PM
