PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU23131
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23140
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
U5JWD4D0.book Page 23 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DAU23210
Controleren en smeren van
middenbok en zijstandaard De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10740
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze tecontroleren of te repareren.
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema.
DAU23250
Smeren van de
achterwielophanging De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd volgens de
intervalperioden voorgeschreven in het pe-
riodieke smeer- en onderhoudsschema.
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U5JWD4D0.book Page 24 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU23271
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
U5JWD4D0.book Page 25 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU23400
Accu De accu bevindt zich onder panelen C en D.
(Zie pagina 6-6.)
Deze machine is uitgerust met een perma-
nent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontroleerd
en er hoeft geen gedistilleerd water te wor-
den bijgevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
1. Accu
2. Positieve accupool
3. Negatieve accupool
U5JWD4D0.book Page 26 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
Om de accu op te bergen
1. Verwijder de accu als de machine lan-
ger dan een maand niet wordt ge-
bruikt, laad volledig bij en zet dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichteaccu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu op
te laden.

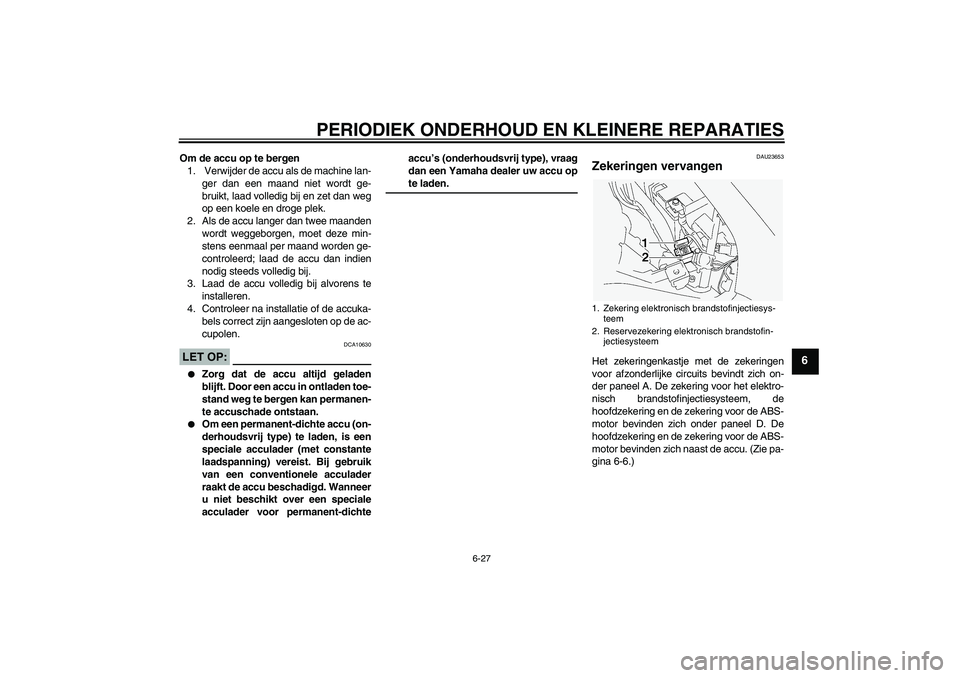

DAU23653
Zekeringen vervangen Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich on-
der paneel A. De zekering voor het elektro-
nisch brandstofinjectiesysteem, de
hoofdzekering en de zekering voor de ABS-
motor bevinden zich onder paneel D. De
hoofdzekering en de zekering voor de ABS-
motor bevinden zich naast de accu. (Zie pa-
gina 6-6.)1. Zekering elektronisch brandstofinjectiesys-
teem
2. Reservezekering elektronisch brandstofin-
jectiesysteem
U5JWD4D0.book Page 27 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering kuipruitstelmotor
5. Zekering radiatorkoelvin
6. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
7. Reservezekering
8. Zekering alarmverlichtingssysteem
9. Zekering ABS-regeleenheid (voor modellen
met ABS)
10.Zekering parkeerlichten
1. Hoofdzekering
2. Zekering ABS-motor (voor modellen met
ABS)
3. Reservezekering ABS-motor (voor modellen
met ABS)
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
25.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering kuipruitmotor:
2.0 A
Zekering radiatorkoelvin:
15.0 A
Backup-zekering:
10.0 A
Circuitzekering alarmverlichtingssys-
teem:
7.5 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering elektronisch gestuurde
brandstofinspuiting:
15.0 A
Zekering ABS-regeleenheid:
FJR1300A 7.5 A
Zekering ABS-motor:
FJR1300A 30.0 A
U5JWD4D0.book Page 28 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23900
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Verwijder paneel B (als u de linker
koplampgloeilamp vervangt) of paneel
C (als u de rechter koplampgloeilamp
vervangt). (Zie pagina 6-6.)
2. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
4. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
U5JWD4D0.book Page 29 Thursday, July 29, 2004 11:23 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer het paneel.
7. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af te
stellen.
DAU27000
Gloeilampen voor de achterste
richtingaanwijzer of het
achterlicht/remlicht vervangen 1. Verwijder het duozadel. (Zie pagina
3-14.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze linksom te draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Installeer het duozadel.
DAU27010
Vervangen van een
parkeerlichtgloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder paneel B (als u de linker par-
keerlichtgloeilamp vervangt) of paneel
C (als u de rechter parkeerlichtgloei-
lamp vervangt). (Zie pagina 6-6.)
2. Verwijder de parkeerlichtlampfitting
(samen met de kabelboomstekker)
door de fitting linksom te draaien.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.
1. Raak het glas van de gloeilamp niet aan.
1. Fitting gloeilamp richtingaanwijzer
2. Gloeilampfitting remlicht/achterlicht
1. Fitting parkeerlichtgloeilamp
2. Parkeerlichtstekker
U5JWD4D0.book Page 30 Thursday, July 29, 2004 11:23 AM
