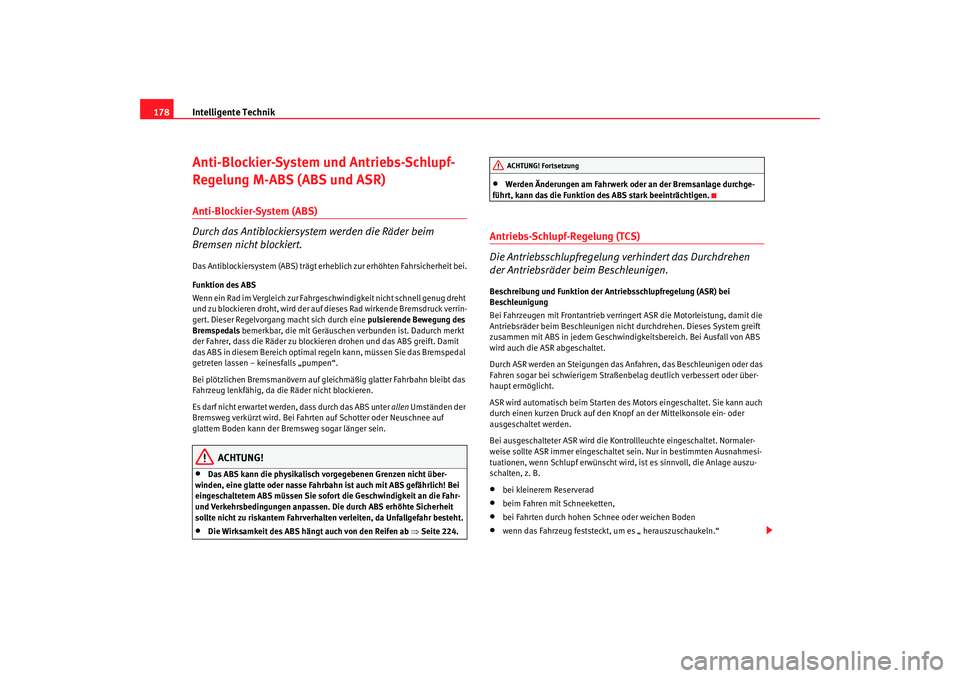

Intelligente Technik
178Anti-Blockier-System und Antriebs-Schlupf-
Regelung M-ABS (ABS und ASR)Anti-Blockier-System (ABS)
Durch das Antiblockiersystem werden die Räder beim
Bremsen nicht blockiert.Das Antiblockiersystem (ABS) trägt erheblich zur erhöhten Fahrsicherheit bei.
Funktion des ABS
Wenn ein Rad im Vergleich zur Fahrgeschwindigkeit nicht schnell genug dreht
und zu blockieren droht, wird der auf dieses Rad wirkende Bremsdruck verrin-
gert. Dieser Regelvorgang macht sich durch eine pulsierende Bewegung des
Bremspedals bemerkbar, die mit Geräuschen verbunden ist. Dadurch merkt
der Fahrer, dass die Räder zu blockieren drohen und das ABS greift. Damit
das ABS in diesem Bereich optimal regeln kann, müssen Sie das Bremspedal
getreten lassen – keinesfalls „pumpen“.
Bei plötzlichen Bremsmanövern auf glei chmäßig glatter Fahrbahn bleibt das
Fahrzeug lenkfähig, da die Räder nicht blockieren.
Es darf nicht erwartet werden, dass durch das ABS unter allen Umständen der
Bremsweg verkürzt wird. Bei Fahrte n auf Schotter oder Neuschnee auf
glattem Boden kann der Bremsweg sogar länger sein.
ACHTUNG!
•
Das ABS kann die physikalisch vorgegebenen Grenzen nicht über-
winden, eine glatte oder nasse Fahrbahn ist auch mit ABS gefährlich! Bei
eingeschaltetem ABS müssen Sie sofort die Geschwindigkeit an die Fahr-
und Verkehrsbedingungen anpassen. Die durch ABS erhöhte Sicherheit
sollte nicht zu riskantem Fahrverhalten verleiten, da Unfallgefahr besteht.
•
Die Wirksamkeit des ABS hängt auch von den Reifen ab ⇒Seite 224.
•
Werden Änderungen am Fahrwerk oder an der Bremsanlage durchge-
führt, kann das die Funktion des ABS stark beeinträchtigen.
Antriebs-Schlupf-Regelung (TCS)
Die Antriebsschlupfregelung verhindert das Durchdrehen
der Antriebsräder beim Beschleunigen.Beschreibung und Funktion der Antriebsschlupfregelung (ASR) bei
Beschleunigung
Bei Fahrzeugen mit Frontantrieb verringert ASR die Mo torleistung, damit die
Antriebsräder beim Beschleunigen nicht durchdrehen. Dieses System greift
zusammen mit ABS in jedem Geschwindi gkeitsbereich. Bei Ausfall von ABS
wird auch die ASR abgeschaltet.
Durch ASR werden an Steigungen das Anfahren, das Beschleunigen oder das
Fahren sogar bei schwierigem Straßenbelag deutlich verbessert oder über-
haupt ermöglicht.
ASR wird automatisch beim Starten des Motors eingeschaltet. Sie kann auch
durch einen kurzen Druck auf den Knopf an der Mittelkonsole ein- oder
ausgeschaltet werden.
Bei ausgeschalteter ASR wird die Kontrollleuchte eingeschaltet. Normaler-
weise sollte ASR immer eingeschaltet sein. Nur in bestimmten Ausnahmesi-
tuationen, wenn Schlupf erwünscht wird, ist es sinnvoll, die Anlage auszu-
schalten, z. B.•
bei kleinerem Reserverad
•
beim Fahren mit Schneeketten,
•
bei Fahrten durch hohen Schnee oder weichen Boden
•
wenn das Fahrzeug feststeckt, um es „ herauszuschaukeln.“ACHTUNG! Fortsetzung
altea_aleman Seite 178 Donnerstag, 19. Mai 2005 12:58 12

Intelligente Technik
180•
Die Fahrweise muss deshalb stets dem Fahrbahnzustand und der
Verkehrssituation angepasst werden. Die durch ESP erhöhte Fahrsicherheit
sollte nicht zu riskantem Fahrverhalten verleiten.Vorsicht!
•
Um die störungsfreie Funktion des ESP zu gewährleisten, müssen an allen
vier Rädern die gleichen Reifen montiert sein. Bei unterschiedlicher Lauf-
fläche an jedem Reifen kann zur Verringerung der Motorleistung führen.
•
Änderungen am Fahrzeug (z. B. am Motor, an der Bremsanlage, am Fahr-
werk oder eine andere Räder-/Reife nkombination) können die Funktion von
ABS, EDS, ESP und ASR beeinflussen.Hinweis
Ausschalten mit dem ESP-Taster, ⇒Seite 160Antiblockiersystem (ABS)Das Anti-Blockier-System verhindert das Blockieren der Antriebsräder beim
Bremsen ⇒Seite 178
Elektronische Differenzialsperre (EDS)*
Die elektronische Differentialsperre verhindert das Durch-
drehen der Antriebsräder.Durch die EDS wird selbst bei ungünstigen Fahrbahnverhältnissen das
Anfahren, Beschleunigen und Bergauffahren wesentlich erleichtert bzw.
überhaupt erst ermöglicht.
Das System kontrolliert über die ABS-Sensoren die Umdrehungszahl der
Antriebsräder. Bei einer Störung der ED S leuchtet die ABS-Kontrollleuchte auf
⇒ Seite 79.
Bei einer Fahrgeschwindigkeit von nicht über 80 km/h werden die Abwei-
chungen von ca. 100 Umdr./Min. zwischen den Antriebsrädern aufgrund
einer teilweise glatten Fahrbahn dadurch ausgeglichen, indem das durchdre-
hende Rad abgebremst, und die Antriebsleistung über das Differential an das
andere Rad übertragen wird.
Damit die Scheibenbremse des abgebremsten Rades nicht zu sehr erhitzt,
schaltet sich die EDS bei ungewöhnlich starker Beanspruchung automatisch
aus. Das Fahrzeug bleibt betriebsbereit und hat die gleichen Eigenschaften
wie ein Fahrzeug ohne EDS. Aus diesem Grund wird das Ausschalten der EDS
nicht angezeigt.
Sobald die Bremse abgekühlt ist, schaltet sich die EDS automatisch wieder
ein.
ACHTUNG!
•
Beim Beschleunigen auf glatter Fahrbahn, z. B. bei Eis und Schnee,
vorsichtig Gas geben. Die Antriebsräder können trotz EDS durchdrehen und
die Fahrstabilität beeinträchtigen – Unfallgefahr.
•
Die Fahrweise muss stets dem Fahrbahnzustand und der Verkehrssitu-
ation angepasst werden. Die durch EDS erhöhte Fahrsicherheit darf Sie
nicht zu riskantem Fahrverhalten verleiten.
ACHTUNG! Fortsetzung
altea_aleman Seite 180 Donnerstag, 19. Mai 2005 12:58 12

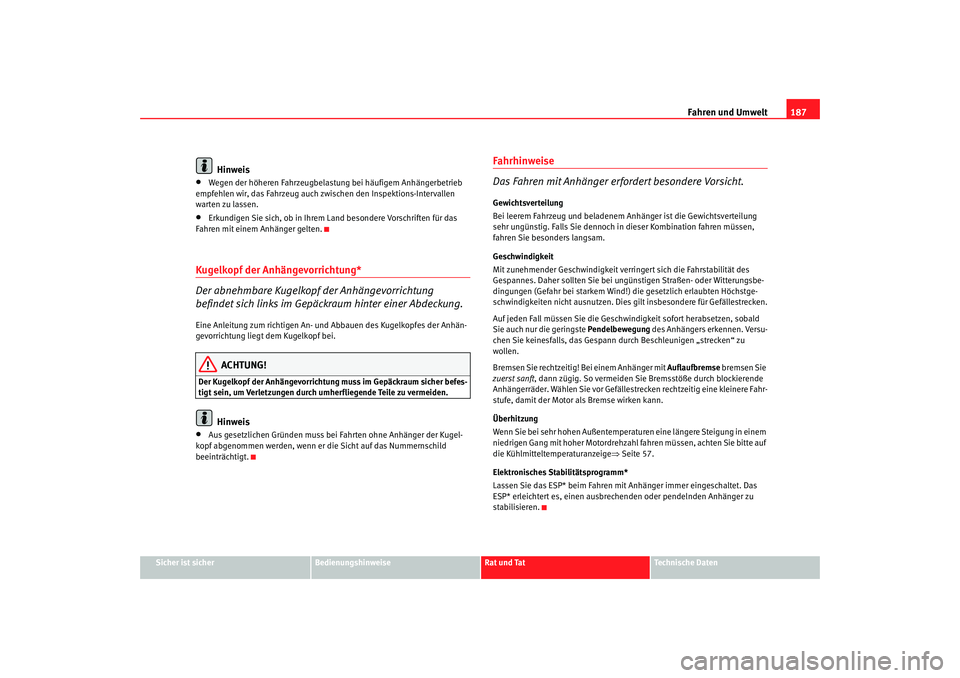

Fahren und Umwelt187
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
•
Wegen der höheren Fahrzeugbelastun g bei häufigem Anhängerbetrieb
empfehlen wir, das Fahrzeug auch zwischen den Inspektions-Intervallen
warten zu lassen.
•
Erkundigen Sie sich, ob in Ihrem Land besondere Vorschriften für das
Fahren mit einem Anhänger gelten.
Kugelkopf der Anhängevorrichtung*
Der abnehmbare Kugelkopf der Anhängevorrichtung
befindet sich links im Gepäckraum hinter einer Abdeckung.Eine Anleitung zum richtigen An- und Abbauen des Kugelkopfes der Anhän-
gevorrichtung liegt dem Kugelkopf bei.
ACHTUNG!
Der Kugelkopf der Anhängevorrichtung muss im Gepäckraum sicher befes-
tigt sein, um Verletzungen durch umherfliegende Teile zu vermeiden.
Hinweis
•
Aus gesetzlichen Gründen muss bei Fahrten ohne Anhänger der Kugel-
kopf abgenommen werden, wenn er die Sicht auf das Nummernschild
beeinträchtigt.
Fahrhinweise
Das Fahren mit Anhänger erfordert besondere Vorsicht.Gewichtsverteilung
Bei leerem Fahrzeug und beladenem Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam.
Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des
Gespannes. Daher sollten Sie bei ungünstigen Straßen- oder Witterungsbe-
dingungen (Gefahr bei starkem Wind!) die gesetzlich erlaubten Höchstge-
schwindigkeiten nicht ausnutzen. Dies gilt insbesondere für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste Pendelbewegung des Anhängers erkennen. Versu-
chen Sie keinesfalls, das Gespann durch Beschleunigen „strecken“ zu
wollen.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen Sie
zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockierende
Anhängerräder. Wählen Sie vor Gefällestrecken rechtzeitig eine kleinere Fahr-
stufe, damit der Motor als Bremse wirken kann.
Überhitzung
Wenn Sie bei sehr hohen Außentemperaturen eine längere Steigung in einem
niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie bitte auf
die Kühlmitteltemperaturanzeige ⇒Seite 57.
Elektronisches Stabilitätsprogramm*
Lassen Sie das ESP* beim Fahren mit Anhänger immer eingeschaltet. Das
ESP* erleichtert es, einen ausbrech enden oder pendelnden Anhänger zu
stabilisieren.
altea_aleman Seite 187 Donnerstag, 19. Mai 2005 12:58 12

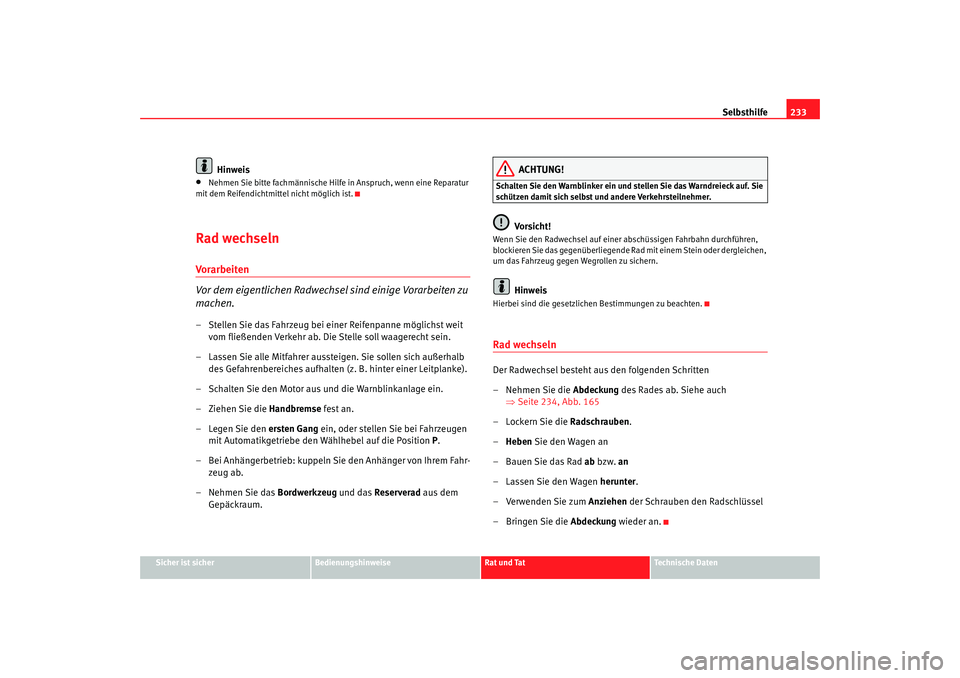

Selbsthilfe233
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Hinweis
•
Nehmen Sie bitte fachmännische Hilfe in Anspruch, wenn eine Reparatur
mit dem Reifendichtmittel nicht möglich ist.
Rad wechselnVo rarbeiten
Vor dem eigentlichen Radwechsel sind einige Vorarbeiten zu
machen.– Stellen Sie das Fahrzeug bei einer Reifenpanne möglichst weit vom fließenden Verkehr ab. Die Stelle soll waagerecht sein.
– Lassen Sie alle Mitfahrer aussteigen. Sie sollen sich außerhalb des Gefahrenbereiches aufhalten (z. B. hinter einer Leitplanke).
– Schalten Sie den Motor aus und die Warnblinkanlage ein.
– Ziehen Sie die Handbremse fest an.
– Legen Sie den ersten Gang ein, oder stellen Sie bei Fahrzeugen
mit Automatikgetriebe den Wählhebel auf die Position P.
– Bei Anhängerbetrieb: kuppeln Sie den Anhänger von Ihrem Fahr- zeug ab.
– Nehmen Sie das Bordwerkzeug und das Reserverad aus dem
Gepäckraum.
ACHTUNG!
Schalten Sie den Warnblinker ein und stellen Sie das Warndreieck auf. Sie
schützen damit sich selbst und andere Verkehrsteilnehmer.
Vorsicht!
Wenn Sie den Radwechsel auf einer ab schüssigen Fahrbahn durchführen,
blockieren Sie das gegenüberliegende Rad mit einem Stein oder dergleichen,
um das Fahrzeug gegen Wegrollen zu sichern.
Hinweis
Hierbei sind die gesetzlichen Bestimmungen zu beachten.Rad wechselnDer Radwechsel besteht aus den folgenden Schritten
– Nehmen Sie die Abdeckung des Rades ab. Siehe auch
⇒ Seite 234, Abb. 165
–Lockern Sie die Radschrauben.
– Heben Sie den Wagen an
– Bauen Sie das Rad ab bzw. an
– Lassen Sie den Wagen herunter.
– Verwenden Sie zum Anziehen der Schrauben den Radschlüssel
– Bringen Sie die Abdeckung wieder an.
altea_aleman Seite 233 Donnerstag, 19. Mai 2005 12:58 12

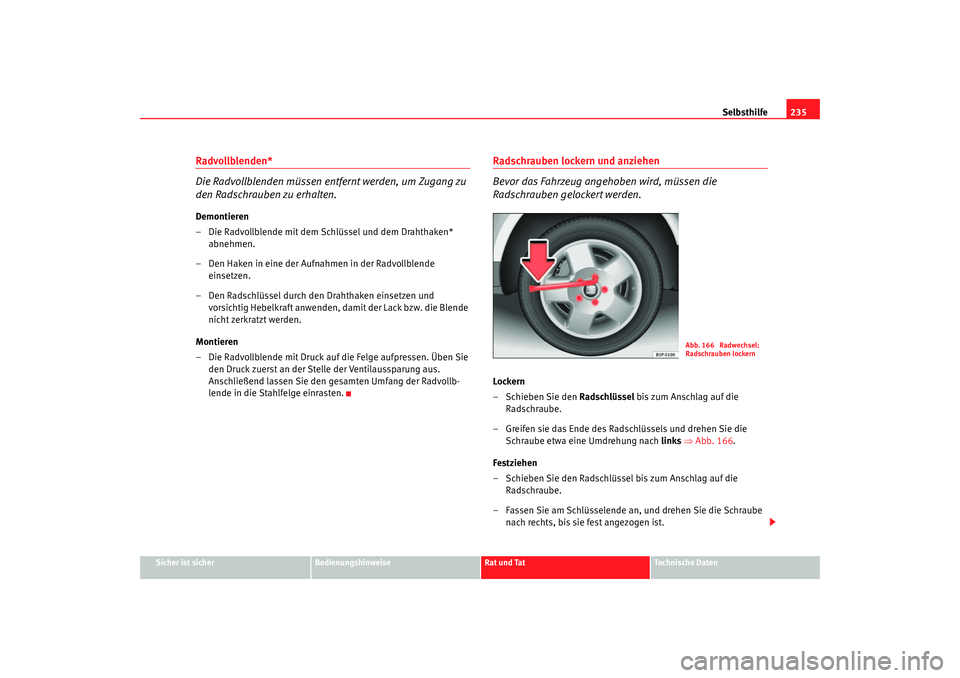

Selbsthilfe235
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Radvollblenden*
Die Radvollblenden müssen entfernt werden, um Zugang zu
den Radschrauben zu erhalten.Demontieren
– Die Radvollblende mit dem Schlüssel und dem Drahthaken*
abnehmen.
– Den Haken in eine der Aufnahmen in der Radvollblende einsetzen.
– Den Radschlüssel durch den Drahthaken einsetzen und vorsichtig Hebelkraft anwenden, damit der Lack bzw. die Blende
nicht zerkratzt werden.
Montieren
– Die Radvollblende mit Druck auf die Felge aufpressen. Üben Sie den Druck zuerst an der Stelle der Ventilaussparung aus.
Anschließend lassen Sie den gesamten Umfang der Radvollb-
lende in die Stahlfelge einrasten.
Radschrauben lockern und anziehen
Bevor das Fahrzeug angehoben wird, müssen die
Radschrauben gelockert werden.Lockern
–Schieben Sie den Radschlüssel bis zum Anschlag auf die
Radschraube.
– Greifen sie das Ende des Radschlüssels und drehen Sie die Schraube etwa eine Umdrehung nach link s
⇒ Abb. 166 .
Festziehen
– Schieben Sie den Radschlüssel bis zum Anschlag auf die Radschraube.
– Fassen Sie am Schlüsselende an, und drehen Sie die Schraube nach rechts, bis sie fest angezogen ist.
Abb. 166 Radwechsel:
Radschrauben lockern
altea_aleman Seite 235 Donnerstag, 19. Mai 2005 12:58 12

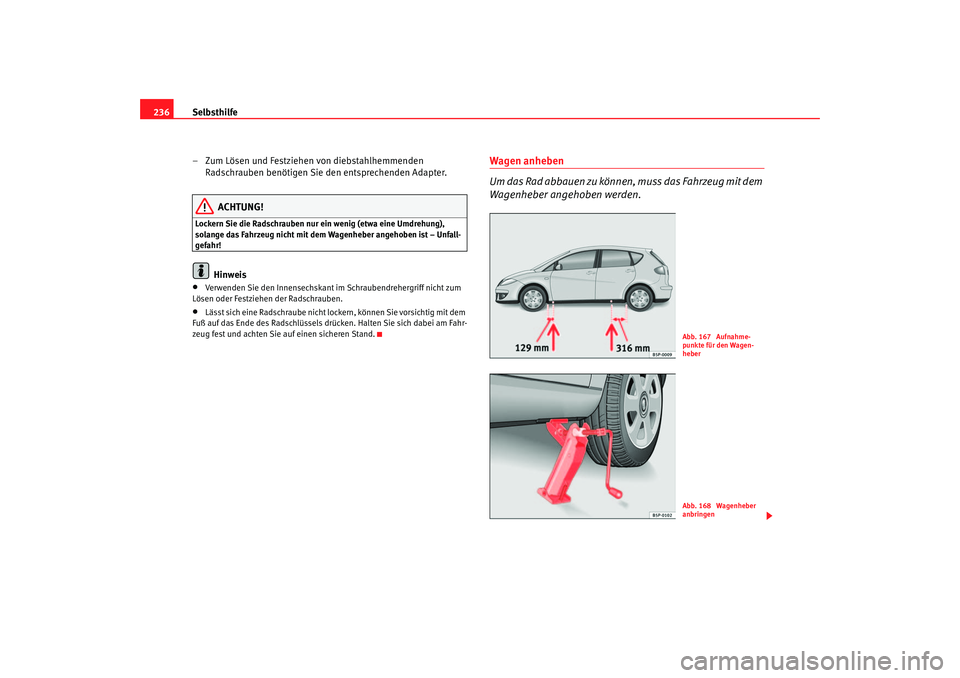

Selbsthilfe
236
– Zum Lösen und Festziehen von diebstahlhemmenden Radschrauben benötigen Sie den entsprechenden Adapter.
ACHTUNG!
Lockern Sie die Radschrauben nur ein wenig (etwa eine Umdrehung),
solange das Fahrzeug nicht mit dem Wagenheber angehoben ist – Unfall-
gefahr!
Hinweis
•
Verwenden Sie den Innensechskant im Schraubendrehergriff nicht zum
Lösen oder Festziehen der Radschrauben.
•
Lässt sich eine Radschraube nicht loc kern, können Sie vorsichtig mit dem
Fuß auf das Ende des Radschlüssels drücken. Halten Sie sich dabei am Fahr-
zeug fest und achten Sie auf einen sicheren Stand.
Wagen anheben
Um das Rad abbauen zu können, muss das Fahrzeug mit dem
Wagenheber angehoben werden.
Abb. 167 Aufnahme-
punkte für den Wagen-
heberAbb. 168 Wagenheber
anbringen
altea_aleman Seite 236 Donnerstag, 19. Mai 2005 12:58 12

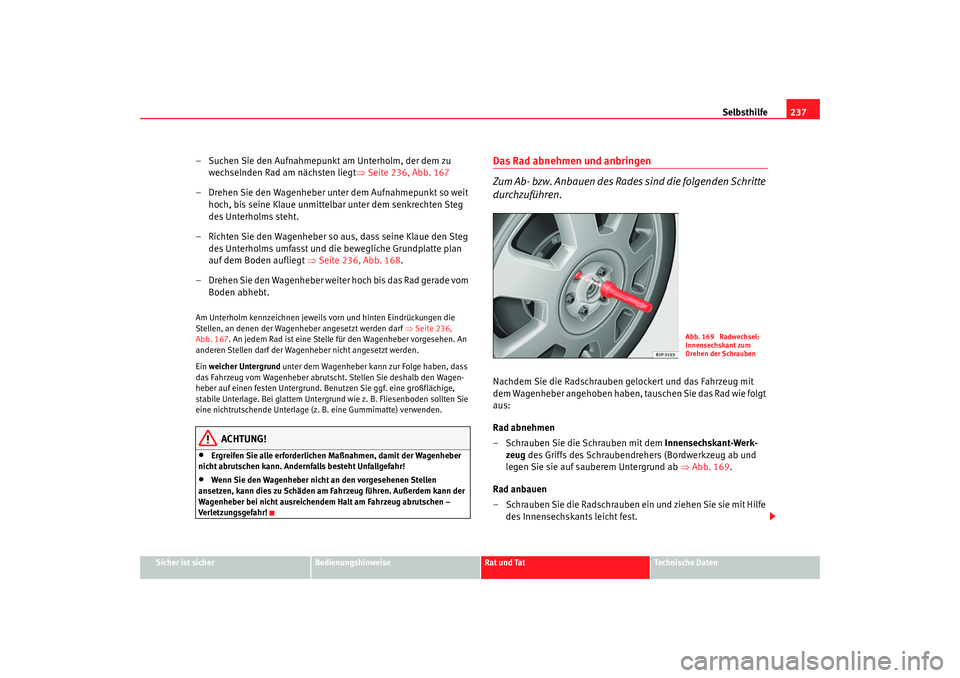

Selbsthilfe237
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
– Suchen Sie den Aufnahmepunkt am Unterholm, der dem zu
wechselnden Rad am nächsten liegt ⇒Seite 236, Abb. 167
– Drehen Sie den Wagenheber unter dem Aufnahmepunkt so weit hoch, bis seine Klaue unmittelbar unter dem senkrechten Steg
des Unterholms steht.
– Richten Sie den Wagenheber so aus, dass seine Klaue den Steg des Unterholms umfasst und die bewegliche Grundplatte plan
auf dem Boden aufliegt ⇒Seite 236, Abb. 168.
– Drehen Sie den Wagenheber weiter hoch bis das Rad gerade vom Boden abhebt.Am Unterholm kennzeichnen jeweils vorn und hinten Eindrückungen die
Stellen, an denen der Wagenheber angesetzt werden darf ⇒Seite 236,
Abb. 167 . An jedem Rad ist eine Stelle fü r den Wagenheber vorgesehen. An
anderen Stellen darf der Wagenheber nicht angesetzt werden.
Ein weicher Untergrund unter dem Wagenheber kann zur Folge haben, dass
das Fahrzeug vom Wagenheber abruts cht. Stellen Sie deshalb den Wagen-
heber auf einen festen Untergrund. Be nutzen Sie ggf. eine großflächige,
stabile Unterlage. Bei glattem Untergru nd wie z. B. Fliesenboden sollten Sie
eine nichtrutschende Unterlage (z . B. eine Gummimatte) verwenden.
ACHTUNG!
•
Ergreifen Sie alle erforderlichen Maßnahmen, damit der Wagenheber
nicht abrutschen kann. Andernfalls besteht Unfallgefahr!
•
Wenn Sie den Wagenheber nicht an den vorgesehenen Stellen
ansetzen, kann dies zu Schäden am Fahrzeug führen. Außerdem kann der
Wagenheber bei nicht ausreichendem Halt am Fahrzeug abrutschen –
Verletzungsgefahr!
Das Rad abnehmen und anbringen
Zum Ab- bzw. Anbauen des Rades sind die folgenden Schritte
durchzuführen.Nachdem Sie die Radschrauben gelockert und das Fahrzeug mit
dem Wagenheber angehoben haben, tauschen Sie das Rad wie folgt
aus:
Rad abnehmen
– Schrauben Sie die Schrauben mit dem Innensechskant-Werk-
zeug des Griffs des Schraubendrehers (Bordwerkzeug ab und
legen Sie sie auf sauberem Untergrund ab ⇒Abb. 169 .
Rad anbauen
– Schrauben Sie die Radschrauben ein und ziehen Sie sie mit Hilfe des Innensechskants leicht fest.
Abb. 169 Radwechsel:
Innensechskant zum
Drehen der Schrauben
altea_aleman Seite 237 Donnerstag, 19. Mai 2005 12:58 12

Selbsthilfe

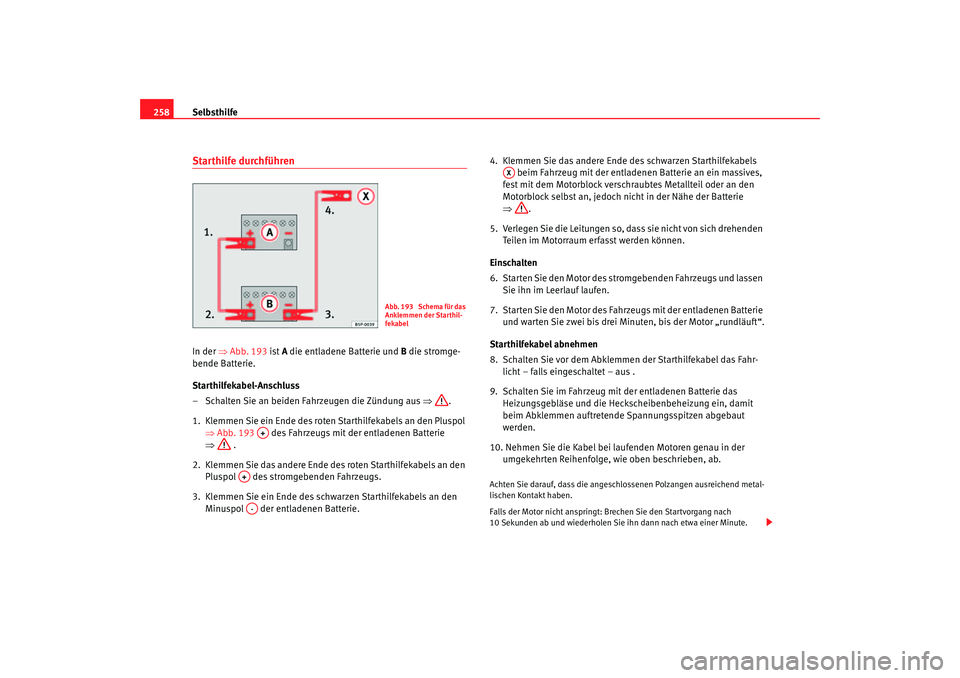

258Starthilfe durchführenIn der ⇒Abb. 193 ist A die entladene Batterie und B die stromge-
bende Batterie.
Starthilfekabel-Anschluss
– Schalten Sie an beiden Fahrzeugen die Zündung aus ⇒.
1. Klemmen Sie ein Ende des roten Starthilfekabels an den Pluspol ⇒Abb. 193 des Fahrzeugs mit der entladenen Batterie
⇒ .
2. Klemmen Sie das andere Ende des roten Starthilfekabels an den Pluspol des stromgebenden Fahrzeugs.
3. Klemmen Sie ein Ende des schwarzen Starthilfekabels an den Minuspol der entladenen Batterie. 4. Klemmen Sie das andere Ende des schwarzen Starthilfekabels
beim Fahrzeug mit der entladenen Batterie an ein massives,
fest mit dem Motorblock verschraubtes Metallteil oder an den
Motorblock selbst an, jedoch nicht in der Nähe der Batterie
⇒ .
5. Verlegen Sie die Leitungen so, dass sie nicht von sich drehenden Teilen im Motorraum erfasst werden können.
Einschalten
6. Starten Sie den Motor des stromgebenden Fahrzeugs und lassen Sie ihn im Leerlauf laufen.
7. Starten Sie den Motor des Fahrzeugs mit der entladenen Batterie und warten Sie zwei bis drei Minuten, bis der Motor „rundläuft“.
Starthilfekabel abnehmen
8. Schalten Sie vor dem Abklemmen der Starthilfekabel das Fahr- licht – falls eingeschaltet – aus .
9. Schalten Sie im Fahrzeug mit der entladenen Batterie das Heizungsgebläse und die Heckscheibenbeheizung ein, damit
beim Abklemmen auftretende Spannungsspitzen abgebaut
werden.
10. Nehmen Sie die Kabel bei laufenden Motoren genau in der umgekehrten Reihenfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen Polzangen ausreichend metal-
lischen Kontakt haben.
Falls der Motor nicht anspringt: Brechen Sie den Startvorgang nach
10 Sekunden ab und wiederholen Sie ihn dann nach etwa einer Minute.
Abb. 193 Schema für das
Anklemmen der Starthil-
fekabel
A+
A+A-
AX
altea_aleman Seite 258 Donnerstag, 19. Mai 2005 12:58 12
