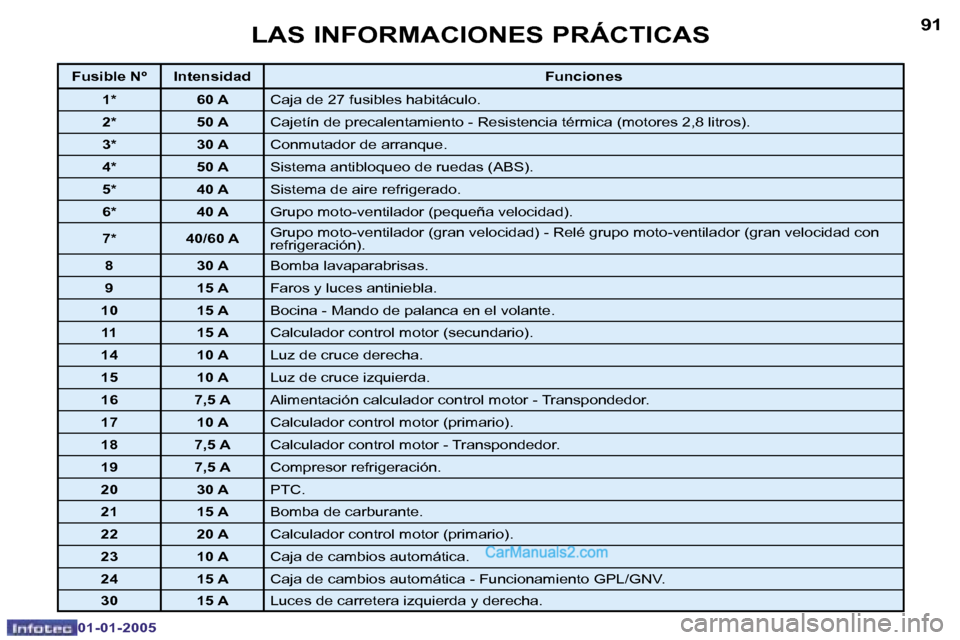

Fusible Nº IntensidadFunciones
1* 60 A Caja de 27 fusibles habitáculo.
2* 50 A Cajetín de precalentamiento - Resistencia térmica (motores 2,8 li tros).
3* 30 A Conmutador de arranque.
4* 50 A Sistema antibloqueo de ruedas (ABS).
5* 40 A Sistema de aire refrigerado.
6* 40 A Grupo moto-ventilador (pequeña velocidad).
7* 40/60 A Grupo moto-ventilador (gran velocidad) - Relé grupo moto-ventilado
r (gran velocidad con
refrigeración).
8 30 A Bomba lavaparabrisas.
9 15 A Faros y luces antiniebla.
10 15 A Bocina - Mando de palanca en el volante.
11 15 A Calculador control motor (secundario).
14 10 A Luz de cruce derecha.
15 10 A Luz de cruce izquierda.
16 7,5 A Alimentación calculador control motor - Transpondedor.
17 10 A Calculador control motor (primario).
18 7,5 A Calculador control motor - Transpondedor.
19 7,5 A Compresor refrigeración.
20 30 A PTC.
21 15 A Bomba de carburante.
22 20 A Calculador control motor (primario).
23 10 A Caja de cambios automática.
24 15 A Caja de cambios automática - Funcionamiento GPL/GNV.
30 15 A Luces de carretera izquierda y derecha.
LAS INFORMACIONES PRÁCTICAS

86
01-01-2005
87
01-01-2005

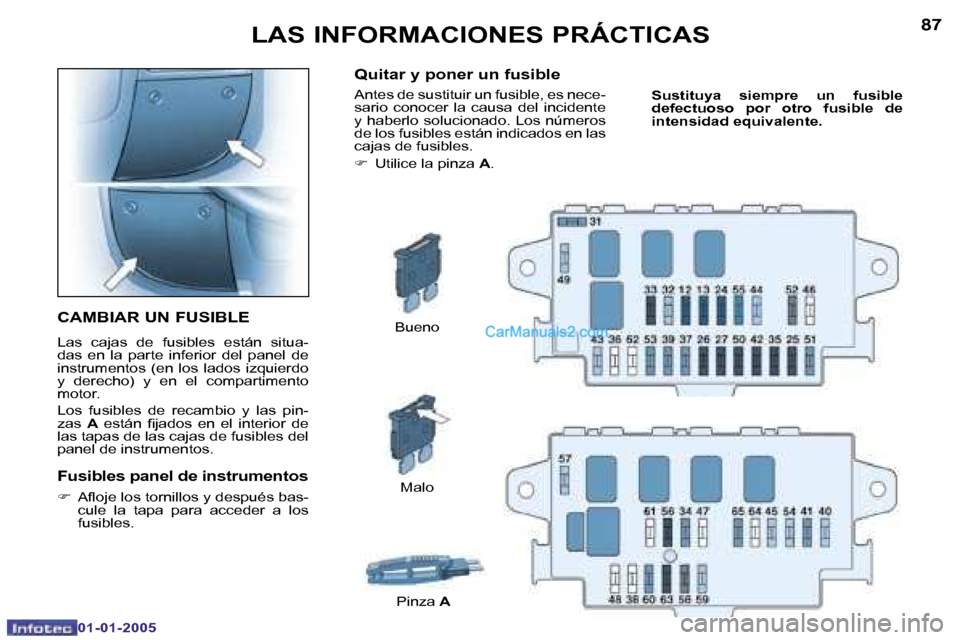

CAMBIAR UN FUSIBLE
Las cajas de fusibles están situa-
das en la parte inferior del panel de
instrumentos (en los lados izquierdo
y derecho) y en el compartimento
motor.
Los fusibles de recambio y las pin-
zas A están ijados en el interior de
las tapas de las cajas de fusibles del
panel de instrumentos.
Fusibles panel de instrumentos
F Aloje los tornillos y después bas-
cule la tapa para acceder a los
fusibles. Bueno
Malo
Pinza A
Quitar y poner un fusible
Antes de sustituir un fusible, es nece-
sario conocer la causa del incidente
y haberlo solucionado. Los números
de los fusibles están indicados en las
cajas de fusibles.
F Utilice la pinza A. Sustituya siempre un fusible
defectuoso por otro fusible de
intensidad equivalente.
LAS INFORMACIONES PRÁCTICAS

88
01-01-2005
89
01-01-2005

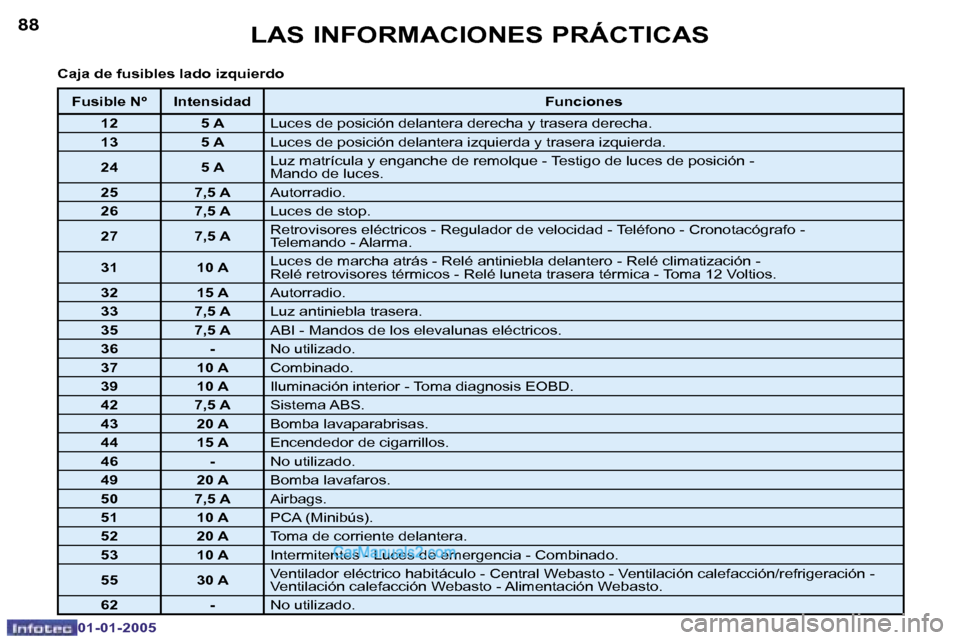

Caja de fusibles lado izquierdo
Fusible Nº IntensidadFunciones
12 5 A Luces de posición delantera derecha y trasera derecha.
13 5 A Luces de posición delantera izquierda y trasera izquierda.
24 5 A Luz matrícula y enganche de remolque - Testigo de luces de posici
ón -
Mando de luces.
25 7,5 A Autorradio.
26 7,5 A Luces de stop.
27 7,5 A Retrovisores eléctricos - Regulador de velocidad - Teléfono - Crono
tacógrafo -
Telemando - Alarma.
31 10 A Luces de marcha atrás - Relé antiniebla delantero - Relé climat
ización -
Relé retrovisores térmicos - Relé luneta trasera térmica - Toma 12 Vol tios.
32 15 A Autorradio.
33 7,5 A Luz antiniebla trasera.
35 7,5 A ABI - Mandos de los elevalunas eléctricos.
36 - No utilizado.
37 10 A Combinado.
39 10 A Iluminación interior - Toma diagnosis EOBD.
42 7,5 A Sistema ABS.
43 20 A Bomba lavaparabrisas.
44 15 A Encendedor de cigarrillos.
46 - No utilizado.
49 20 A Bomba lavafaros.
50 7,5 A Airbags.
51 10 A PCA (Minibús).
52 20 A Toma de corriente delantera.
53 10 A Intermitentes - Luces de emergencia - Combinado.
55 30 A Ventilador eléctrico habitáculo - Central Webasto - Ventilaci
ón calefacción/refrigeración -
Ventilación calefacción Webasto - Alimentación Webasto.
62 - No utilizado.
LAS INFORMACIONES PRÁCTICAS

88
01-01-2005
89
01-01-2005
Caja de fusibles lado derecha
Fusible Nº IntensidadFunciones
34 10 A Cronotacógrafo - Teléfono - Alarma - Telemando - Mando climatizació n.
38 20 A No utilizado.
40 15 A Luneta trasera térmica derecha.
41 10 A Retrovisores térmicos exteriores.
45 15 A Asiento térmico conductor.
47 20 A Elevalunas puerta delantera izquierda (ABI).
48 20 A Elevalunas puerta derecha (ABI).
54 15 A Luneta trasera térmica izquierda.
56 30 A Climatización suplementaria.
57 15 A Ventilación calefacción suplementaria.
58 5 A Conmutador Webasto.
59 15 A Alimentación refrigeración.
60 10 A Alarma.
61 15 A Grupo Webasto.
63 20 A No utilizado.
64 20 A Toma de corriente trasera - Ventilación aspiración (versión Minibús).
65 10 A Toma para equipamientos especíicos.
LAS INFORMACIONES PRÁCTICAS

92
01-01-2005
93
01-01-2005

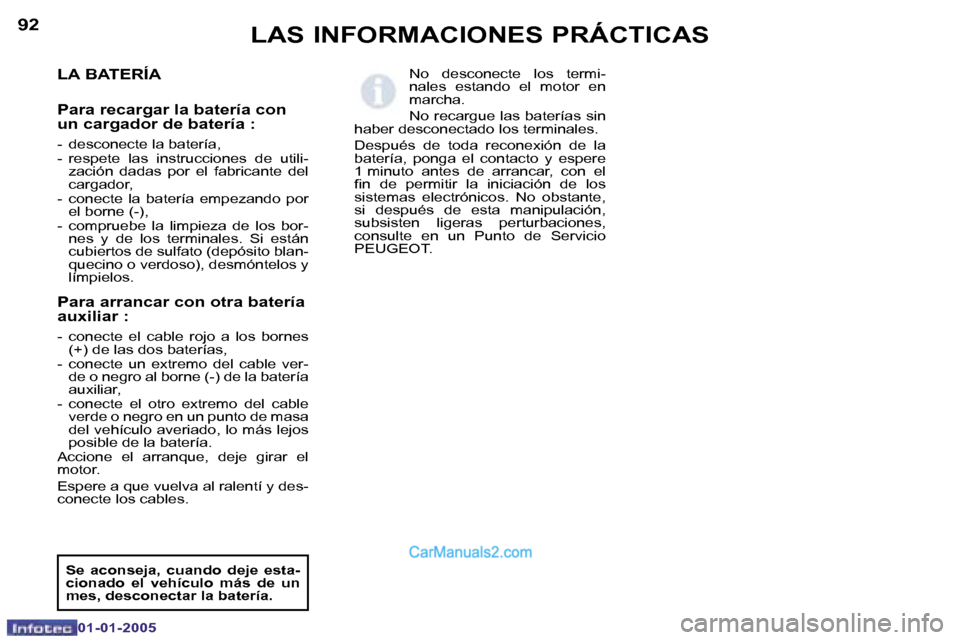

LA BATERÍA
Para recargar la batería con
un cargador de batería :
- desconecte la batería,
- respete las instrucciones de utili-zación dadas por el fabricante del
cargador,
- conecte la batería empezando por el borne (-),
- compruebe la limpieza de los bor- nes y de los terminales. Si están
cubiertos de sulfato (depósito blan-
quecino o verdoso), desmóntelos y
límpielos.
Para arrancar con otra batería
auxiliar :
- conecte el cable rojo a los bornes (+) de las dos baterías,
- conecte un extremo del cable ver- de o negro al borne (-) de la batería
auxiliar,
- conecte el otro extremo del cable verde o negro en un punto de masa
del vehículo averiado, lo más lejos
posible de la batería.
Accione el arranque, deje girar el
motor.
Espere a que vuelva al ralentí y des-
conecte los cables. No desconecte los termi-
nales estando el motor en
marcha.
No recargue las baterías sin
haber desconectado los terminales.
Después de toda reconexión de la
batería, ponga el contacto y espere
1 minuto antes de arrancar, con el
in de permitir la iniciación de los
sistemas electrónicos. No obstante,
si después de esta manipulación,
subsisten ligeras perturbaciones,
consulte en un Punto de Servicio
PEUGEOT.
Se aconseja, cuando deje esta-
cionado el vehículo más de un
mes, desconectar la batería.
LAS INFORMACIONES PRÁCTICAS

92
01-01-2005
93
01-01-2005

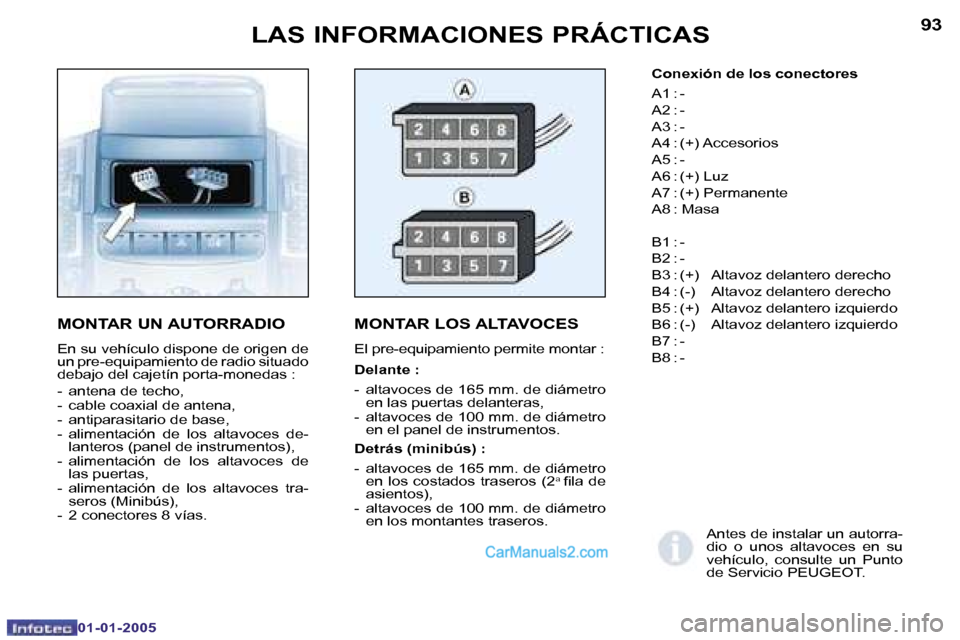

MONTAR UN AUTORRADIO
En su vehículo dispone de origen de
un pre-equipamiento de radio situado
debajo del cajetín porta-monedas :
- antena de techo,
- cable coaxial de antena,
- antiparasitario de base,
- alimentación de los altavoces de-lanteros (panel de instrumentos),
- alimentación de los altavoces de las puertas,
- alimentación de los altavoces tra- seros (Minibús),
- 2 conectores 8 vías.
MONTAR LOS ALTAVOCES
El pre-equipamiento permite montar :
Delante :
- altavoces de 165 mm. de diámetro en las puertas delanteras,
- altavoces de 100 mm. de diámetro en el panel de instrumentos.
Detrás (minibús) :
- altavoces de 165 mm. de diámetro en los costados traseros (2
a ila de
asientos),
- altavoces de 100 mm. de diámetro en los montantes traseros. Conexión de los conectores
A1 : -
A2 : -
A3 : -
A4 : (+) Accesorios
A5 : -
A6 : (+) Luz
A7 : (+) Permanente
A8 : Masa
B1 : -
B2 : -
B3 : (+) Altavoz delantero derecho
B4 : (-) Altavoz delantero derecho
B5 : (+) Altavoz delantero izquierdo
B6 : (-) Altavoz delantero izquierdo
B7 : -
B8 : -
Antes de instalar un autorra-
dio o unos altavoces en su
vehículo, consulte un Punto
de Servicio PEUGEOT.
LAS INFORMACIONES PRÁCTICAS

94
01-01-2005
95
01-01-2005
Sin elevación (las cuatro
ruedas en el suelo)
Siempre debe utilizar una barra de
remolcado.
Los anillos de remolcado están si-
tuados delante y detrás debajo de
los paragolpes del vehículo.
Con elevación (2 ruedas en el
suelo solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional.
Nunca utilice la traviesa del radiador.
Particularidades de la caja de
cambios automática
Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo
respetar las reglas siguientes :
- palanca selectora en posición N,
- remolque el vehículo a una veloci-
dad inferior a 50 km/h. en un reco-
rrido limitado a 50 km. máximo,
- no añada aceite en la caja de cambios.
En un remolcado motor pa-
rado, no hay asistencia de
frenos ni de dirección.

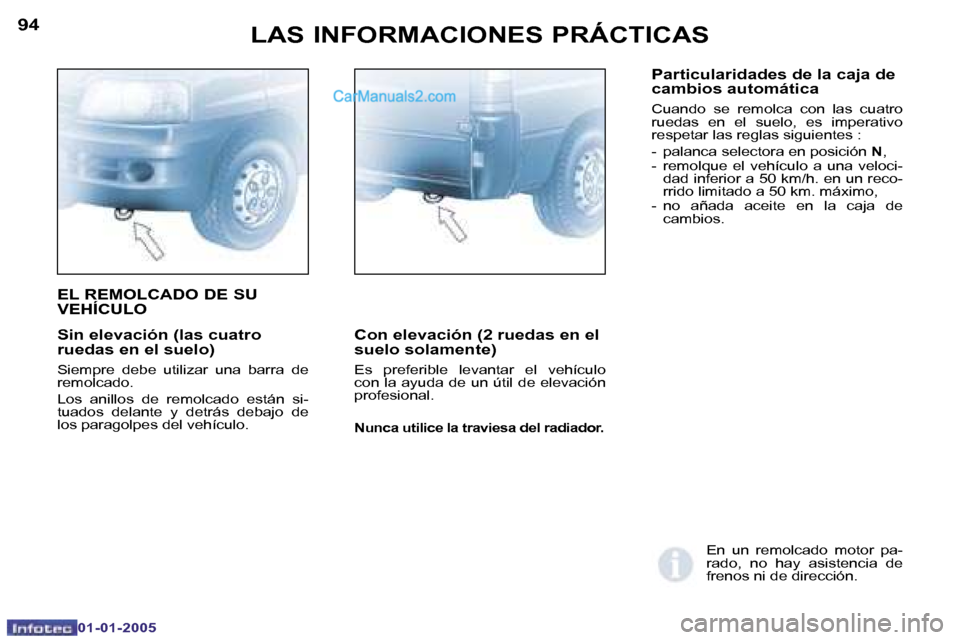

EL REMOLCADO DE SU
VEHÍCULO LAS INFORMACIONES PRÁCTICAS

94
01-01-2005
95
01-01-2005

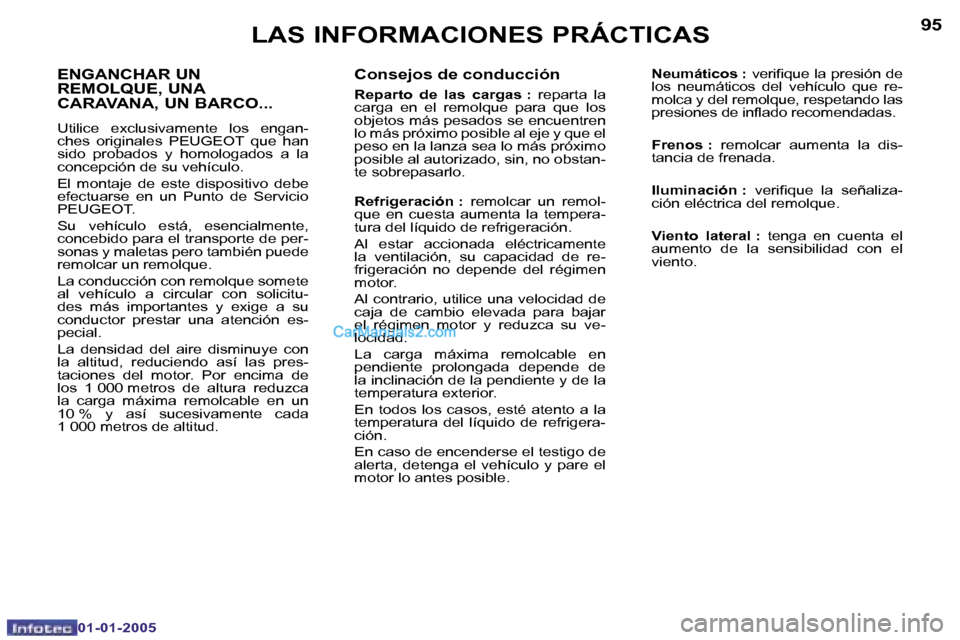

Consejos de conducción
Reparto de las cargas : reparta la
carga en el remolque para que los
objetos más pesados se encuentren
lo más próximo posible al eje y que el
peso en la lanza sea lo más próximo
posible al autorizado, sin, no obstan-
te sobrepasarlo.
Refrigeración : remolcar un remol-
que en cuesta aumenta la tempera-
tura del líquido de refrigeración.
Al estar accionada eléctricamente
la ventilación, su capacidad de re-
frigeración no depende del régimen
motor.
Al contrario, utilice una velocidad de
caja de cambio elevada para bajar
el régimen motor y reduzca su ve-
locidad.
La carga máxima remolcable en
pendiente prolongada depende de
la inclinación de la pendiente y de la
temperatura exterior.
En todos los casos, esté atento a la
temperatura del líquido de refrigera-
ción.
En caso de encenderse el testigo de
alerta, detenga el vehículo y pare el
motor lo antes posible. Neumáticos :
veriique la presión de
los neumáticos del vehículo que re-
molca y del remolque, respetando las
presiones de inlado recomendadas.
Frenos : remolcar aumenta la dis-
tancia de frenada.
Iluminación : veriique la señaliza-
ción eléctrica del remolque.
Viento lateral : tenga en cuenta el
aumento de la sensibilidad con el
viento.
ENGANCHAR UN
REMOLQUE, UNA
CARAVANA, UN BARCO...
Utilice exclusivamente los engan-
ches originales PEUGEOT que han
sido probados y homologados a la
concepción de su vehículo.
El montaje de este dispositivo debe
efectuarse en un Punto de Servicio
PEUGEOT.
Su vehículo está, esencialmente,
concebido para el transporte de per-
sonas y maletas pero también puede
remolcar un remolque.
La conducción con remolque somete
al vehículo a circular con solicitu-
des más importantes y exige a su
conductor prestar una atención es-
pecial.
La densidad del aire disminuye con
la altitud, reduciendo así las pres-
taciones del motor. Por encima de
los 1 000 metros de altura reduzca
la carga máxima remolcable en un
10 % y así sucesivamente cada
1 000 metros de altitud.
LAS INFORMACIONES PRÁCTICAS
