2005 Peugeot 307 SW Manual del propietario (in Spanish)

151Las informaciones prácticas-
28-02-2005
Estacionamiento del vehículo
F En la medida de lo posible, inmo-
vilice el vehículo sobre suelo hori-
zontal, estable, y no deslizante.
F Eche el freno de estacionamiento,
quite el contacto y meta la prime-
ra velocidad o la marcha atrás
(posición P para la caja de cam-
bios automática). Acceso a la rueda de repuesto
F
Abra el maletero.
F Abra la tapa para desbloquear el
torno y acceder a su tuerca de
mando.
F Desatornille la tuerca hasta el
inal, con la ayuda de la llave des-
monta-rueda 1, para desenrollar
el cable del torno.

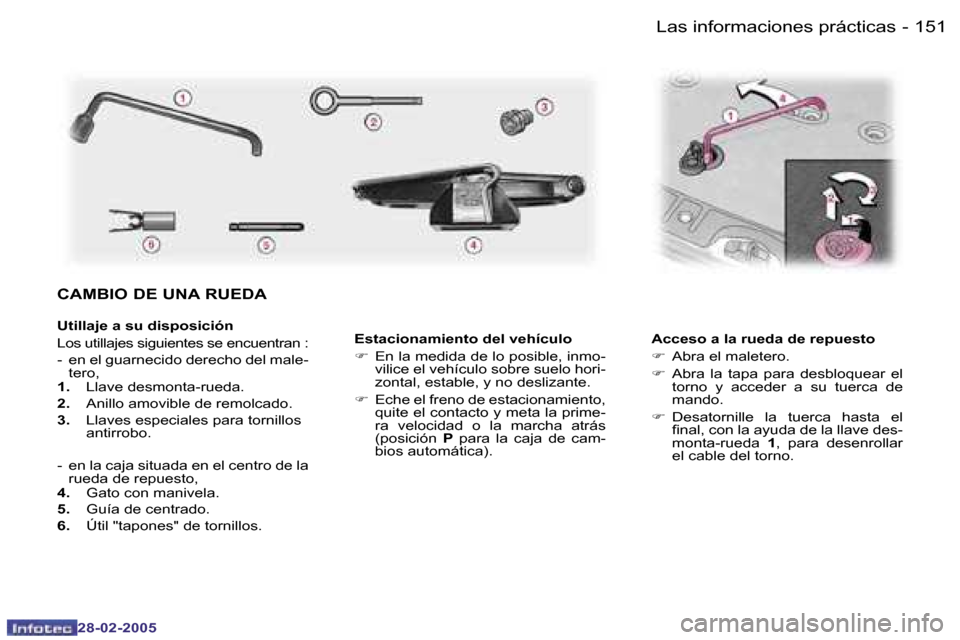

CAMBIO DE UNA RUEDA
Utillaje a su disposición
Los utillajes siguientes se encuentran :
- en el guarnecido derecho del male- tero,
1. Llave desmonta-rueda.
2. Anillo amovible de remolcado.
3. Llaves especiales para tornillos
antirrobo.
- en la caja situada en el centro de la rueda de repuesto,
4. Gato con manivela.
5. Guía de centrado.
6. Útil "tapones" de tornillos.

Las informaciones prácticas152 -
28-02-2005
153Las informaciones prácticas-
28-02-2005

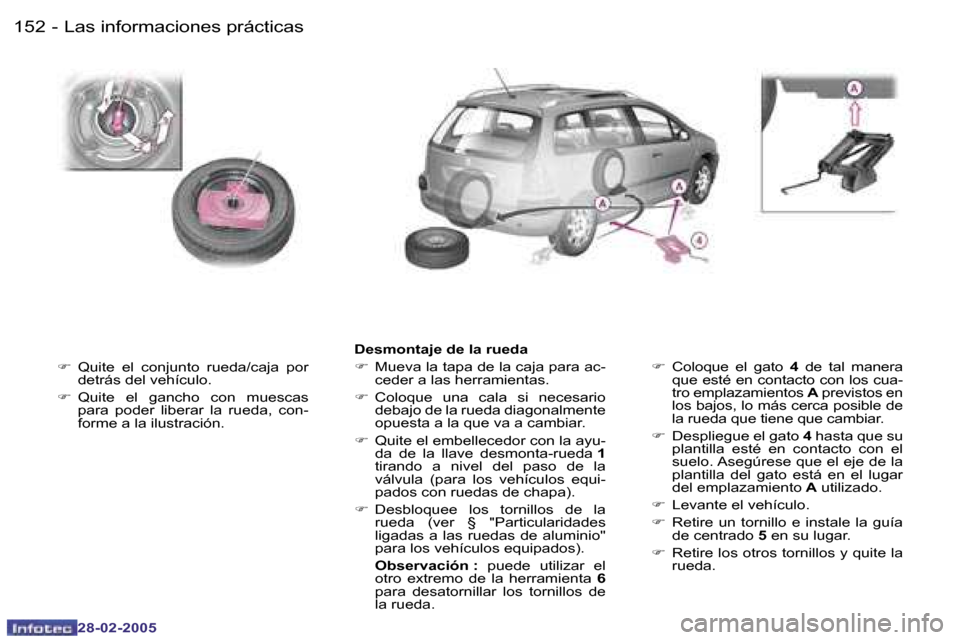

F Quite el conjunto rueda/caja por
detrás del vehículo.
F Quite el gancho con muescas
para poder liberar la rueda, con-
forme a la ilustración. Desmontaje de la rueda
F
Mueva la tapa de la caja para ac-
ceder a las herramientas.
F Coloque una cala si necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
F Quite el embellecedor con la ayu-
da de la llave desmonta-rueda 1
tirando a nivel del paso de la
válvula (para los vehículos equi-
pados con ruedas de chapa).
F Desbloquee los tornillos de la
rueda (ver § "Particularidades
ligadas a las ruedas de aluminio"
para los vehículos equipados).
Observación : puede utilizar el
otro extremo de la herramienta 6
para desatornillar los tornillos de
la rueda. F
Coloque el gato 4 de tal manera
que esté en contacto con los cua-
tro emplazamientos A previstos en
los bajos, lo más cerca posible de
la rueda que tiene que cambiar.
F Despliegue el gato 4 hasta que su
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está en el lugar
del emplazamiento A utilizado.
F Levante el vehículo.
F Retire un tornillo e instale la guía
de centrado 5 en su lugar.
F Retire los otros tornillos y quite la
rueda.

Las informaciones prácticas152 -
28-02-2005
153Las informaciones prácticas-
28-02-2005
Montaje de la rueda
F Ponga la rueda en su sitio ayudán-
dose de la guía de centrado 5.
F Apriete los tornillos con la mano y
retire la guía de centrado 5.
F Efectúe un apriete previo con la
llave desmonta-rueda 1.
F Pliegue a fondo el gato 4 y retírelo.
F Bloquee los tornillos de la rueda
con la llave desmonta-rueda 1.
F Vuelva a poner el embellecedor
colocándolo primero en su ranura
teniendo cuidado con la válvula, y
empújelo con la palma de la mano.
F Guarde la herramienta correspon-
diente en la caja y ciérrela.
F Ponga la caja en el suelo y centre
la rueda de repuesto encima.
F Pase el gancho con muescas en
la tapa de la caja.
F Vuelva a poner la rueda debajo
del vehículo atornillando la tuerca
de mando del torno con la llave
desmonta-rueda 1.
F Apriete a fondo y veriique que
la rueda está bien puesta hori-
zontalmente contra el suelo de
la parte trasera.
F Cierre la tapa con el racor para
bloquear el torno.
F Guarde el resto de las herramien-
tas en el guarnecido derecho del
maletero. Para su seguridad,
efectúe siempre un
cambio de rueda :
- sobre suelo horizontal, estable y no deslizante,
- freno de estacionamiento echado, contacto quitado,
- la primera velocidad o la marcha atrás metida (posición P para la
caja de cambios automática),
- vehículo calzado.
No se meta debajo del vehículo
cuando esté levantado por un
gato (utilice una borriqueta).
Nunca colocar la caja bajo el vehí-
culo sin la rueda de repuesto.
No utilice una atornilladora en vez
de la llave desmonta-rueda, para
enrollar o desenrollar el torno. Recomendaciones a la hora de
utilizar una rueda de repuesto
temporal*
Su vehículo puede ir equipado con
una rueda de repuesto con una llanta
diferente que la rueda estándar.
Después de su utilización, sustitúya-
la lo más rapidamente posible.
Respete las consignas siguientes
para no alterar el comportamiento
del vehículo :
- no circule por encima de
80 km./h,
- no ponga embellecedores,
- conduzca con prudencia,
- controle la presión de inlado indi- cada en el adhesivo.
* Según versión y destino.
Después de cambiar una rueda :
- haga que le comprueben el buen
placaje de la rueda pinchada, el
apriete de los tornillos y la presión
de la rueda de repuesto en un Pun-
to Servicio PEUGEOT,
- repare la rueda pinchada y sustitúya- la inmediatamente en su vehículo,
- haga que le comprueben el buen placaje de la rueda de repuesto en
un Punto Servicio PEUGEOT.

Las informaciones prácticas154 -
28-02-2005
155Las informaciones prácticas-
28-02-2005

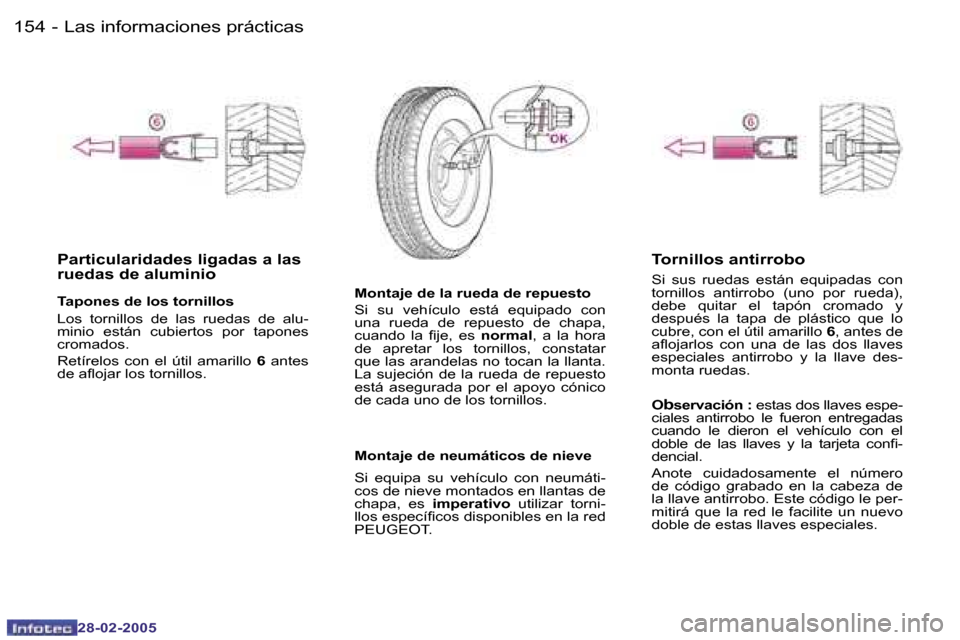

Particularidades ligadas a las
ruedas de aluminio
Tapones de los tornillos
Los tornillos de las ruedas de alu-
minio están cubiertos por tapones
cromados.
Retírelos con el útil amarillo 6 antes
de alojar los tornillos. Montaje de la rueda de repuesto
Si su vehículo está equipado con
una rueda de repuesto de chapa,
cuando la ije, es
normal, a la hora
de apretar los tornillos, constatar
que las arandelas no tocan la llanta.
La sujeción de la rueda de repuesto
está asegurada por el apoyo cónico
de cada uno de los tornillos.
Tornillos antirrobo
Si sus ruedas están equipadas con
tornillos antirrobo (uno por rueda),
debe quitar el tapón cromado y
después la tapa de plástico que lo
cubre, con el útil amarillo 6, antes de
alojarlos con una de las dos llaves
especiales antirrobo y la llave des-
monta ruedas.
O
bservación : estas dos llaves espe-
ciales antirrobo le fueron entregadas
cuando le dieron el vehículo con el
doble de las llaves y la tarjeta coni-
dencial.
Anote cuidadosamente el número
de código grabado en la cabeza de
la llave antirrobo. Este código le per-
mitirá que la red le facilite un nuevo
doble de estas llaves especiales.
Montaje de neumáticos de nieve
Si equipa su vehículo con neumáti-
cos de nieve montados en llantas de
chapa, es
imperativo utilizar torni-
llos especíicos disponibles en la red
PEUGEOT.

Las informaciones prácticas154 -
28-02-2005
155Las informaciones prácticas-
28-02-2005
F Gire un cuarto de vuelta a la
izquierda la tapa de protección
correspondiente a la lámpara
defectuosa y retírela.
F Desconecte el conector.
F Presione en el extremo de la gra-
pa de ijación para sacarla. Susti-
tuya la lámpara.
Durante el montaje, asegúrese de la correcta posición de las mues-
cas de orientación y del correcto
bloqueo de la grapa de ijación.
F Vuelva a conectar el conector.
F Monte la tapa de protección orien-
tándola con la lecha hacia arriba,
después gírela un cuarto de vuel-
ta a la derecha.
Los faros están equipados con cris-
tales de policarbonato revestidos
con un barniz protector. No se de-
ben limpiar con un trapo seco o
abrasivo, ni con un producto de-
tergente o disolvente. Utilice una
esponja y agua jabonosa. 4. Luces de posición (W 5 W).
F
Tire de la llave especial hacia atrás,
retire la lámpara y sustitúyala.
5. Indicadores de dirección (Intermitentes)
(PY 21 W ámbar).
F Gire un cuarto de vuelta el porta-
lámparas y retírelo.
F Sustituya la lámpara.
Observación : en ciertas condicio-
nes climatológicas (temperatura baja,
humedad), es normal la presencia
de vaho en la cara interna de los
cristales de los faros ; desaparece
algunos minutos después de encen-
der las luces.

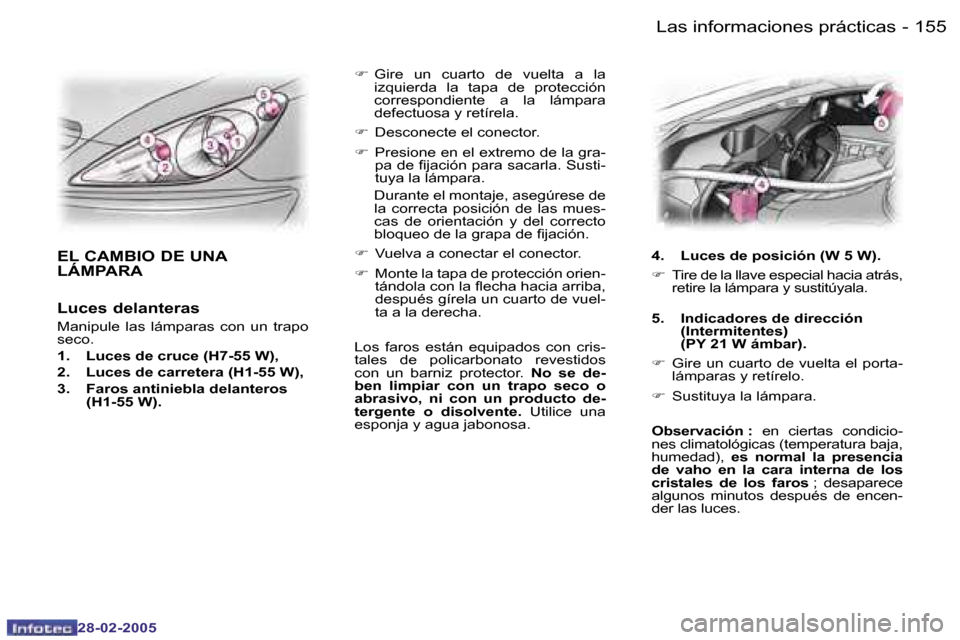

EL CAMBIO DE UNA
LÁMPARA
Luces delanteras
Manipule las lámparas con un trapo
seco.
1. Luces de cruce (H7-55 W),
2. Luces de carretera (H1-55 W),
3. Faros antiniebla delanteros (H1-55 W).

Las informaciones prácticas156 -
28-02-2005
157Las informaciones prácticas-
28-02-2005

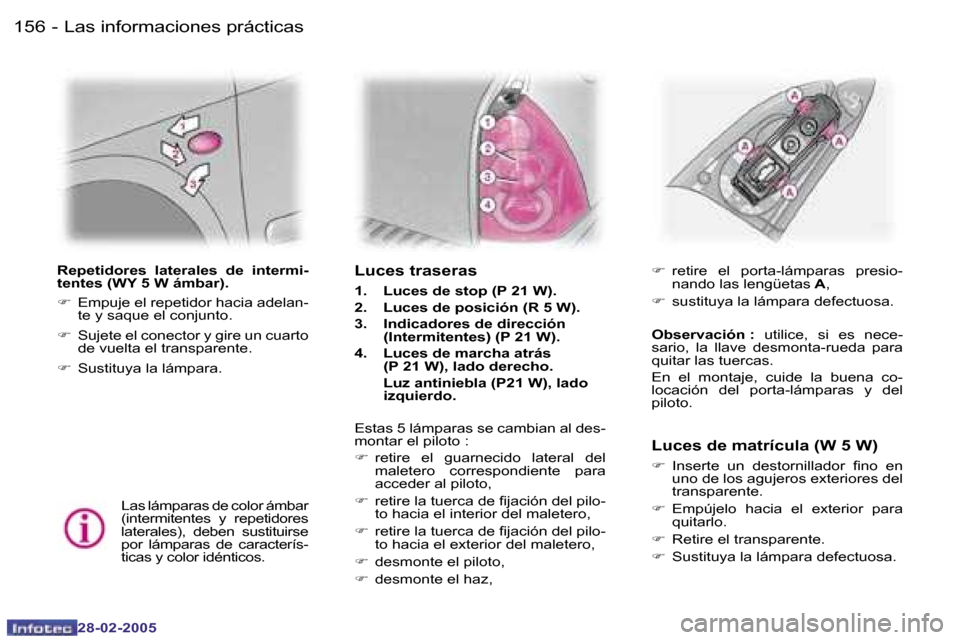

Repetidores laterales de intermi-
tentes (WY 5 W ámbar).
F Empuje el repetidor hacia adelan-
te y saque el conjunto.
F Sujete el conector y gire un cuarto
de vuelta el transparente.
F Sustituya la lámpara.
Las lámparas de color ámbar
(intermitentes y repetidores
laterales), deben sustituirse
por lámparas de caracterís-
ticas y color idénticos.Luces traseras
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Indicadores de dirección (Intermitentes) (P 21 W).
4. Luces de marcha atrás (P 21 W), lado derecho.
Luz antiniebla (P21 W), lado izquierdo.
Estas 5 lámparas se cambian al des-
montar el piloto :
F retire el guarnecido lateral del
maletero correspondiente para
acceder al piloto,
F retire la tuerca de ijación del pilo-
to hacia el interior del maletero,
F retire la tuerca de ijación del pilo-
to hacia el exterior del maletero,
F desmonte el piloto,
F desmonte el haz, F
retire el porta-lámparas presio-
nando las lengüetas A,
F sustituya la lámpara defectuosa.
Observación : utilice, si es nece-
sario, la llave desmonta-rueda para
quitar las tuercas.
En el montaje, cuide la buena co-
locación del porta-lámparas y del
piloto.
Luces de matrícula (W 5 W)
F Inserte un destornillador ino en
uno de los agujeros exteriores del
transparente.
F Empújelo hacia el exterior para
quitarlo.
F Retire el transparente.
F Sustituya la lámpara defectuosa.

Las informaciones prácticas156 -
28-02-2005
157Las informaciones prácticas-
28-02-2005
Repetidores laterales de intermi-
tentes (WY 5 W ámbar).
F Empuje el repetidor hacia adelan-
te y saque el conjunto.
F Sujete el conector y gire un cuarto
de vuelta el transparente.
F Sustituya la lámpara.
Las lámparas de color ámbar
(intermitentes y repetidores
laterales), deben sustituirse
por lámparas de caracterís-
ticas y color idénticos.Luces traseras
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Indicadores de dirección (Intermitentes) (P 21 W).
4. Luces de marcha atrás (P 21 W), lado derecho.
Luz antiniebla (P21 W), lado izquierdo.
Estas 5 lámparas se cambian al des-
montar el piloto :
F retire el guarnecido lateral del
maletero correspondiente para
acceder al piloto,
F retire la tuerca de ijación del pilo-
to hacia el interior del maletero,
F retire la tuerca de ijación del pilo-
to hacia el exterior del maletero,
F desmonte el piloto,
F desmonte el haz, F
retire el porta-lámparas presio-
nando las lengüetas A,
F sustituya la lámpara defectuosa.
Observación : utilice, si es nece-
sario, la llave desmonta-rueda para
quitar las tuercas.
En el montaje, cuide la buena co-
locación del porta-lámparas y del
piloto.
Luces de matrícula (W 5 W)
F Inserte un destornillador ino en
uno de los agujeros exteriores del
transparente.
F Empújelo hacia el exterior para
quitarlo.
F Retire el transparente.
F Sustituya la lámpara defectuosa.

Las informaciones prácticas156 -
28-02-2005
157Las informaciones prácticas-
28-02-2005

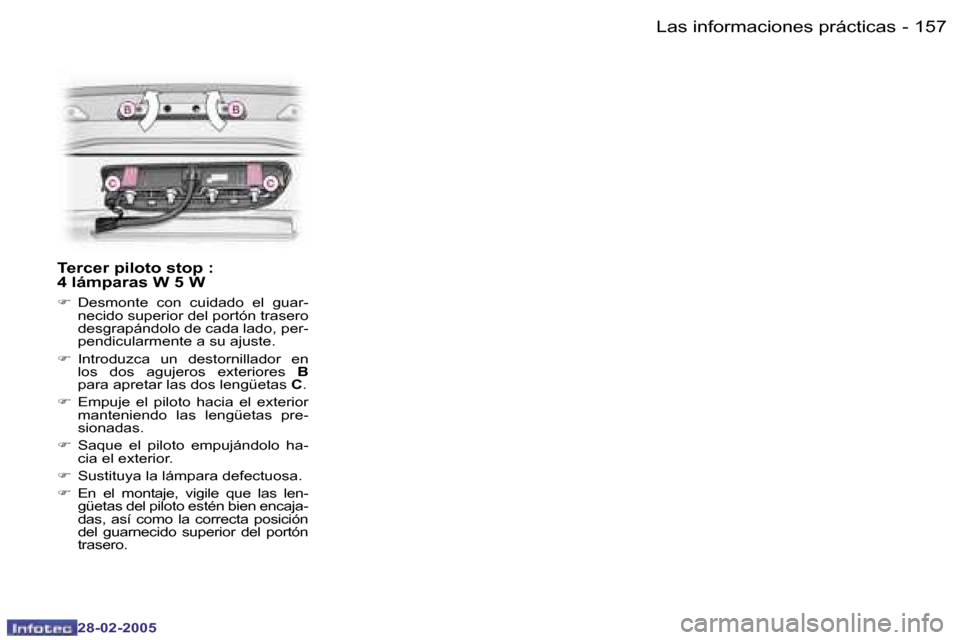

Tercer piloto stop :
4 lámparas W 5 W
F Desmonte con cuidado el guar-
necido superior del portón trasero
desgrapándolo de cada lado,
per-
pendicularmente a su ajuste.
F Introduzca un destornillador en
los dos agujeros exteriores B
para apretar las dos lengüetas C.
F Empuje el piloto hacia el exterior
manteniendo las lengüetas pre-
sionadas.
F Saque el piloto empujándolo ha-
cia el exterior.
F Sustituya la lámpara defectuosa.
F En el montaje, vigile que las len-
güetas del piloto estén bien encaja-
das, así como la correcta posición
del guarnecido superior del portón
trasero.
