2005 Peugeot 307 Break Manual do proprietário (in Portuguese)

12 -
01-06-2005
13
-
01-06-2005
Conhecer o seu veículo

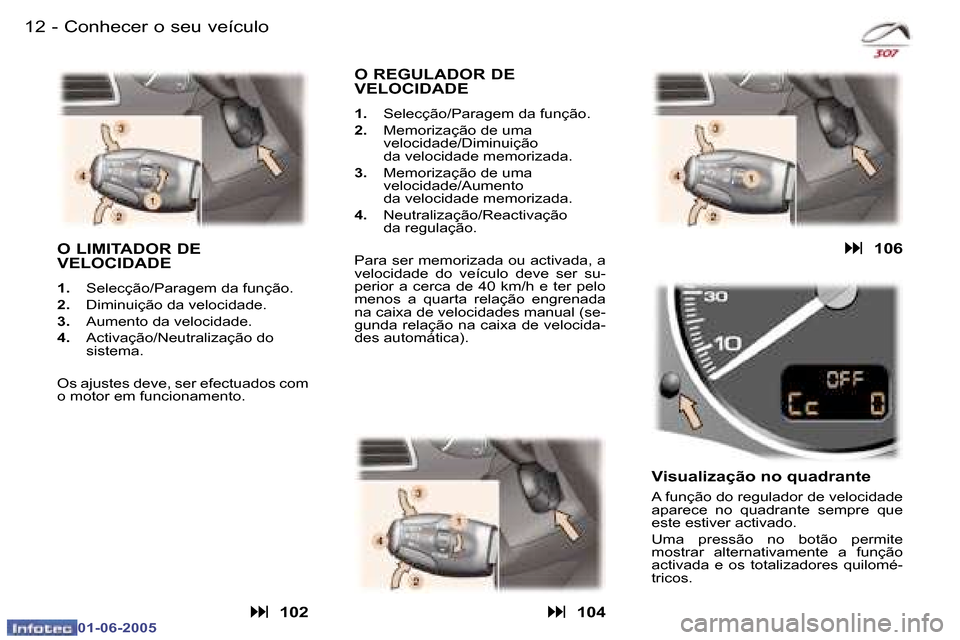

O LIMITADOR DE
VELOCIDADE
1. Selecção/Paragem da função.
2. Diminuição da velocidade.
3. Aumento da velocidade.
4. Activação/Neutralização do
sistema.
Os ajustes deve, ser efectuados com
o motor em funcionamento.
O REGULADOR DE
VELOCIDADE
1. Selecção/Paragem da função.
2. Memorização de uma
velocidade/Diminuição
da velocidade memorizada.
3. Memorização de uma
velocidade/Aumento
da velocidade memorizada.
4. Neutralização/Reactivação
da regulação.
Para ser memorizada ou activada, a
velocidade do veículo deve ser su-
perior a cerca de 40 km/h e ter pelo
menos a quarta relação engrenada
na caixa de velocidades manual (se-
gunda relação na caixa de velocida-
des automática).
: 102: 104
: 106
Visualização no quadrante
A função do regulador de velocidade
aparece no quadrante sempre que
este estiver activado.
Uma pressão no botão permite
mostrar alternativamente a função
activada e os totalizadores quilomé-
tricos.

12 -
01-06-2005
13
-
01-06-2005
Conhecer o seu veículo

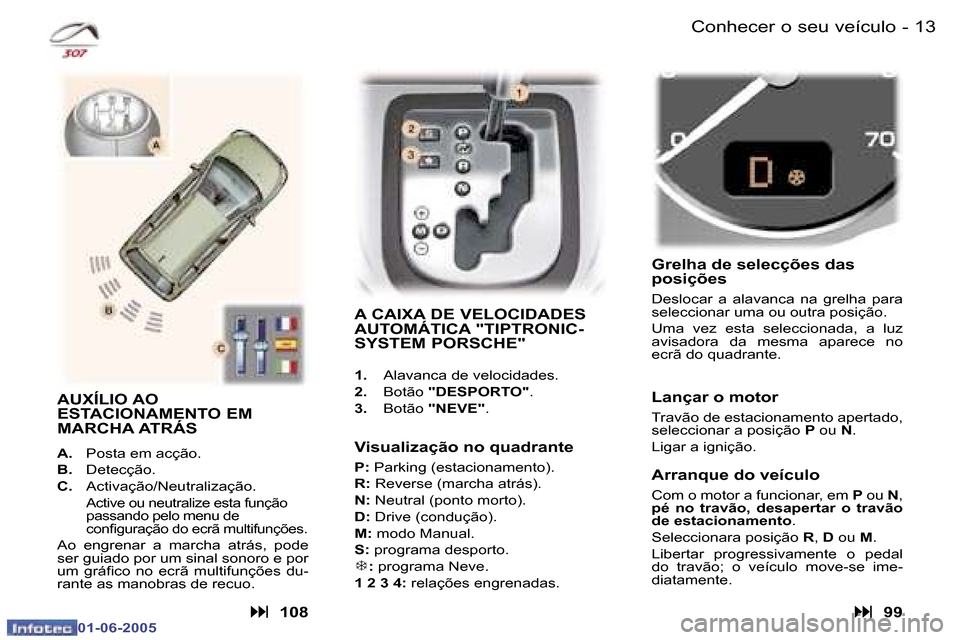

A CAIXA DE VELOCIDADES
AUTOMÁTICA "TIPTRONIC-
SYSTEM PORSCHE"
1. Alavanca de velocidades.
2. Botão "DESPORTO" .
3. Botão "NEVE".
Visualização no quadrante
P: Parking (estacionamento).
R: Reverse (marcha atrás).
N: Neutral (ponto morto).
D: Drive (condução).
M: modo Manual.
S: programa desporto.
T: programa Neve.
1 2 3 4: relações engrenadas.
: 99
Lançar o motor
Travão de estacionamento apertado,
seleccionar a posição P ou N.
Ligar a ignição.
Arranque do veículo
Com o motor a funcionar, em P ou N,
pé no travão, desapertar o travão
de estacionamento .
Seleccionara posição R, D ou M.
Libertar progressivamente o pedal
do travão; o veículo move-se ime-
diatamente.
Grelha de selecções das
posições
Deslocar a alavanca na grelha para
seleccionar uma ou outra posição.
Uma vez esta seleccionada, a luz
avisadora da mesma aparece no
ecrã do quadrante.
AUXÍLIO AO
ESTACIONAMENTO EM
MARCHA ATRÁS
A. Posta em acção.
B. Detecção.
C. Activação/Neutralização.

Active ou neutralize esta função
passando pelo menu de
coniguração do ecrã multifunções.
Ao engrenar a marcha atrás, pode
ser guiado por um sinal sonoro e por
um gráico no ecrã multifunções du-
rante as manobras de recuo.
: 108

16 -
01-06-2005
Conhecer o seu veículo
O COMANDO ÁUDIO SOB O
VOLANTE
Ajuste do volume sonoro
1. Aumento por apoio no verso
2. Diminuição por apoio no verso
1+2. Corte de som/Restauro do som
Pesquisa/Selecção por pressão
3. Rádio frequência superior -
CD/carregador CD: faixa
seguinte
4. Rádio frequência inferior -
CD/carregador CD: faixa
precedente Teclado (4)
ESC (Escape): anulação da opera-
ção em curso.
MENU: visualização do menu principal.
Fontes sonoras
5. Mudança de fonte sonora
Acesso às visualizações do telefone
Selecção das estações/CD do
carregador por rotação
6. Estação memorizada superior -
CD seguinte
7. Estação memorizada inferior -
CD precedente Teclado (1)
MODO: modiicação da visualização
da aplicação permanente (auto-rádio,
computador de bordo, ...).
DARK: 1ª pressão: ecrã negro sob
a cinta - 2ª pressão: ecrã totalmente
negro - 3° regresso à visualização.
LIST REFRESH: visualização da lis-
ta das estações captadas, das faixas
do CD.
Teclado (3)
Memorização da estação de rádio.
Selecção da estação memorizada,
do CD segundo o lugar no carrega-
dor CD.
A PLATINA DE COMANDO RD4
Teclado (5)
O designador.
Botão (A)
ON/OFF e a juste do volume sonoro.
Botão (B)
Ejecção do CD.
Teclado (2)
SOURCE: mudança de fonte entre
rádio, CD, carregador CD.
BAND AST: selecção das gamas de
ondas de frequência. ¯
: acesso aos ajustes dos ambien-
tes musicais. Botão (C)
TA: ligar/desligar a função prioridade
às informações sobre o trânsito.
PTY: acesso à função de pesquisa
por tipo de programa.

14 -
01-06-2005
15
-
01-06-2005
Conhecer o seu veículo

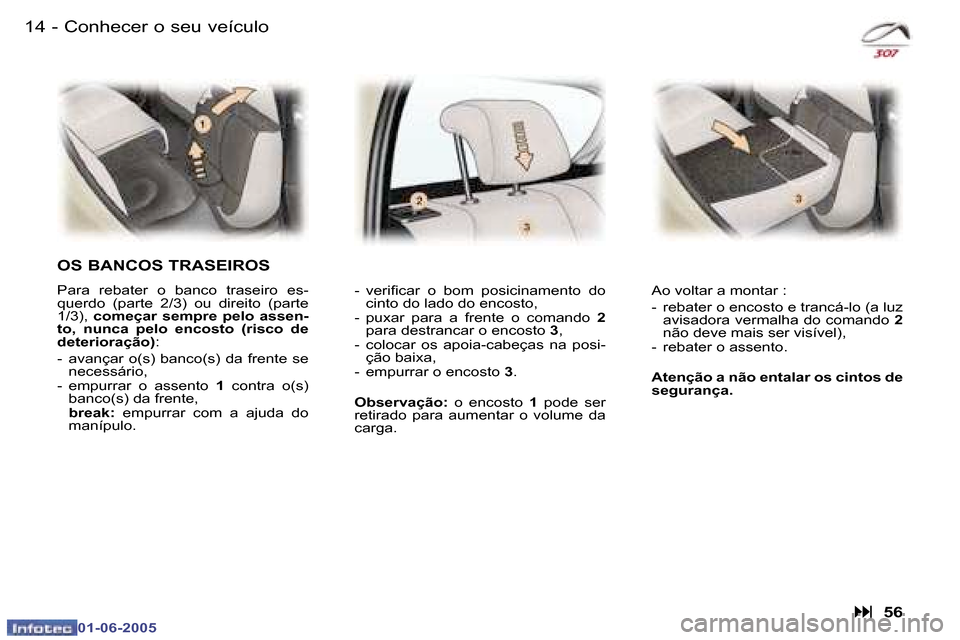

OS BANCOS TRASEIROS
Para rebater o banco traseiro es-
querdo (parte 2/3) ou direito (parte
1/3), começar sempre pelo assen-
to, nunca pelo encosto (risco de
deterioração) :
- avançar o(s) banco(s) da frente se necessário,
- empurrar o assento 1 contra o(s)
banco(s) da frente,
break: empurrar com a ajuda do
manípulo. - veriicar o bom posicinamento do
cinto do lado do encosto,
- puxar para a frente o comando 2
para destrancar o encosto 3,
- colocar os apoia-cabeças na posi- ção baixa,
- empurrar o encosto 3.
Observação: o encosto 1 pode ser
retirado para aumentar o volume da
carga. Ao voltar a montar :
- rebater o encosto e trancá-lo (a luz
avisadora vermalha do comando 2
não deve mais ser visível),
- rebater o assento.
Atenção a não entalar os cintos de
segurança.
: 56

14 -
01-06-2005
15
-
01-06-2005
Conhecer o seu veículo

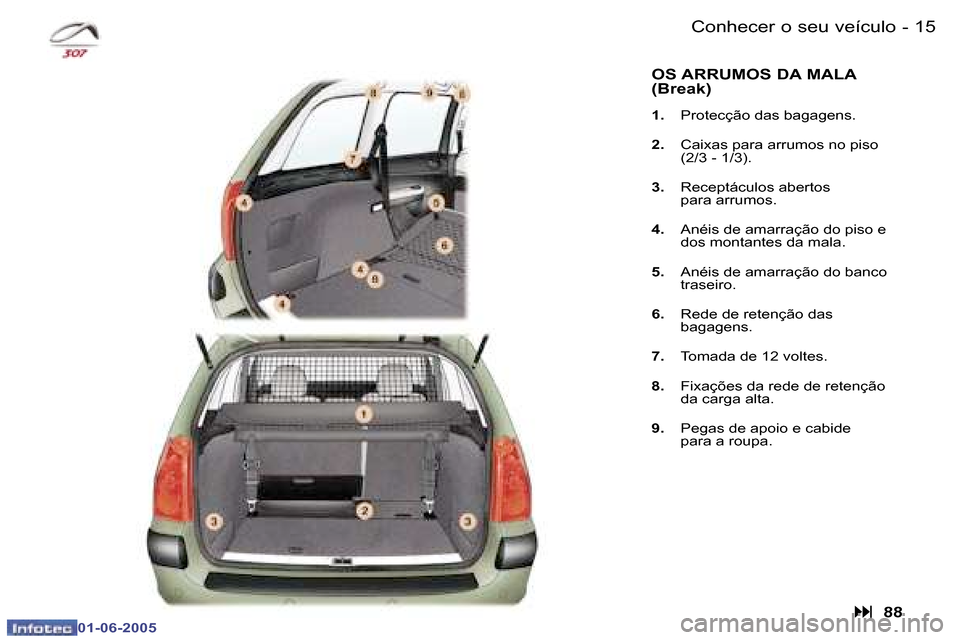

OS ARRUMOS DA MALA
(Break)
1. Protecção das bagagens.
2. Caixas para arrumos no piso
(2/3 - 1/3).
3. Receptáculos abertos
para arrumos.
4. Anéis de amarração do piso e
dos montantes da mala.
5. Anéis de amarração do banco
traseiro.
6. Rede de retenção das
bagagens.
7. Tomada de 12 voltes.
8. Fixações da rede de retenção
da carga alta.
9. Pegas de apoio e cabide
para a roupa.
: 88

17O controlo de marcha-
01-06-2005

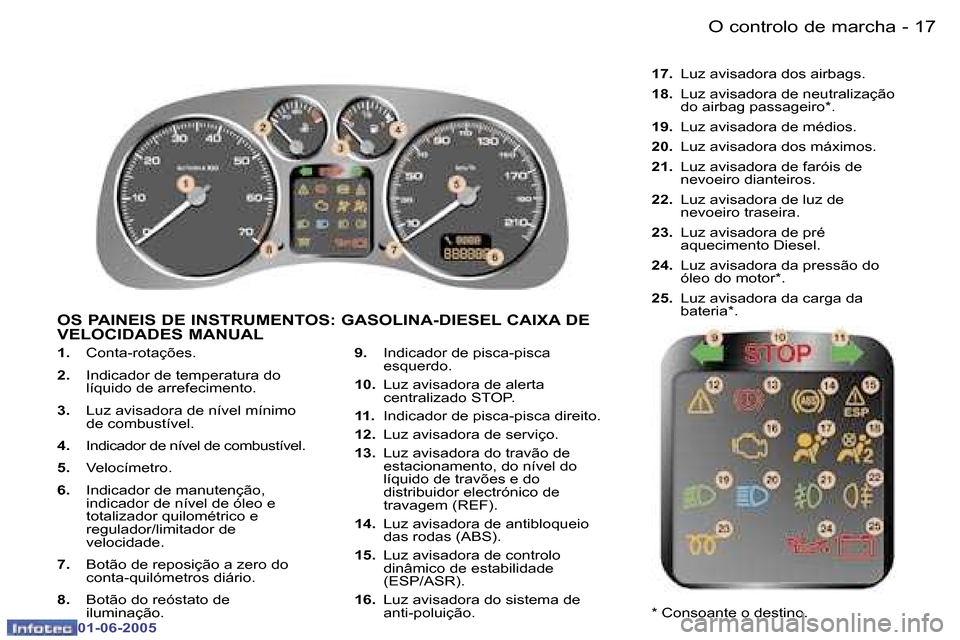

1. Conta-rotações.
2. Indicador de temperatura do
líquido de arrefecimento.
3. Luz avisadora de nível mínimo
de combustível.
4. Indicador de nível de combustível.
5. Velocímetro.
6. Indicador de manutenção,
indicador de nível de óleo e
totalizador quilométrico e
regulador/limitador de
velocidade.
7. Botão de reposição a zero do
conta-quilómetros diário.
8. Botão do reóstato de
iluminação. 9.
Indicador de pisca-pisca
esquerdo.
10. Luz avisadora de alerta
centralizado STOP.
11. Indicador de pisca-pisca direito.
12. Luz avisadora de serviço.
13. Luz avisadora do travão de
estacionamento, do nível do
líquido de travões e do
distribuidor electrónico de
travagem (REF).
14. Luz avisadora de antibloqueio
das rodas (ABS).
15. Luz avisadora de controlo
dinâmico de estabilidade
(ESP/ASR).
16. Luz avisadora do sistema de
anti-poluição. 17.
Luz avisadora dos airbags.
18. Luz avisadora de neutralização
do airbag passageiro*.
19. Luz avisadora de médios.
20. Luz avisadora dos máximos.
21. Luz avisadora de faróis de
nevoeiro dianteiros.
22. Luz avisadora de luz de
nevoeiro traseira.
23. Luz avisadora de pré
aquecimento Diesel.
24. Luz avisadora da pressão do
óleo do motor*.
25. Luz avisadora da carga da
bateria*.
OS PAINEIS DE INSTRUMENTOS: GASOLINA-DIESEL CAIXA DE
VELOCIDADES MANUAL
* Consoante o destino.
17

O controlo de marcha18 -
01-06-2005
19O controlo de marcha-
01-06-2005

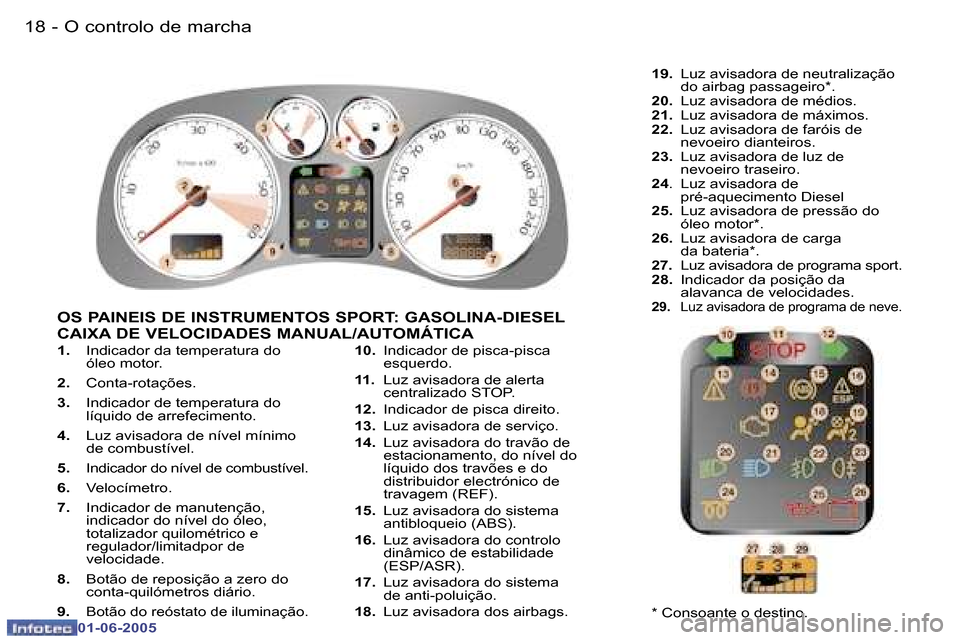

1. Indicador da temperatura do
óleo motor.
2. Conta-rotações.
3. Indicador de temperatura do
líquido de arrefecimento.
4. Luz avisadora de nível mínimo
de combustível.
5.
Indicador do nível de combustível.
6. Velocímetro.
7. Indicador de manutenção,
indicador do nível do óleo,
totalizador quilométrico e
regulador/limitadpor de
velocidade.
8. Botão de reposição a zero do
conta-quilómetros diário.
9. Botão do reóstato de iluminação.
10. Indicador de pisca-pisca
esquerdo.
11. Luz avisadora de alerta
centralizado STOP.
12. Indicador de pisca direito.
13. Luz avisadora de serviço.
14. Luz avisadora do travão de
estacionamento, do nível do
líquido dos travões e do
distribuidor electrónico de
travagem (REF).
15. Luz avisadora do sistema
antibloqueio (ABS).
16. Luz avisadora do controlo
dinâmico de estabilidade
(ESP/ASR).
17. Luz avisadora do sistema
de anti-poluição.
18. Luz avisadora dos airbags. 19.
Luz avisadora de neutralização
do airbag passageiro*.
20. Luz avisadora de médios.
21. Luz avisadora de máximos.
22. Luz avisadora de faróis de
nevoeiro dianteiros.
23. Luz avisadora de luz de
nevoeiro traseiro.
24 . Luz avisadora de
pré-aquecimento Diesel
25. Luz avisadora de pressão do
óleo motor*.
26. Luz avisadora de carga
da bateria*.
27. Luz avisadora de programa sport.
28. Indicador da posição da
alavanca de velocidades.
29. Luz avisadora de programa de neve.OS PAINEIS DE INSTRUMENTOS SPORT: GASOLINA-DIESEL
CAIXA DE VELOCIDADES MANUAL/AUTOMÁTICA
* Consoante o destino.

O controlo de marcha18 -
01-06-2005
19O controlo de marcha-
01-06-2005

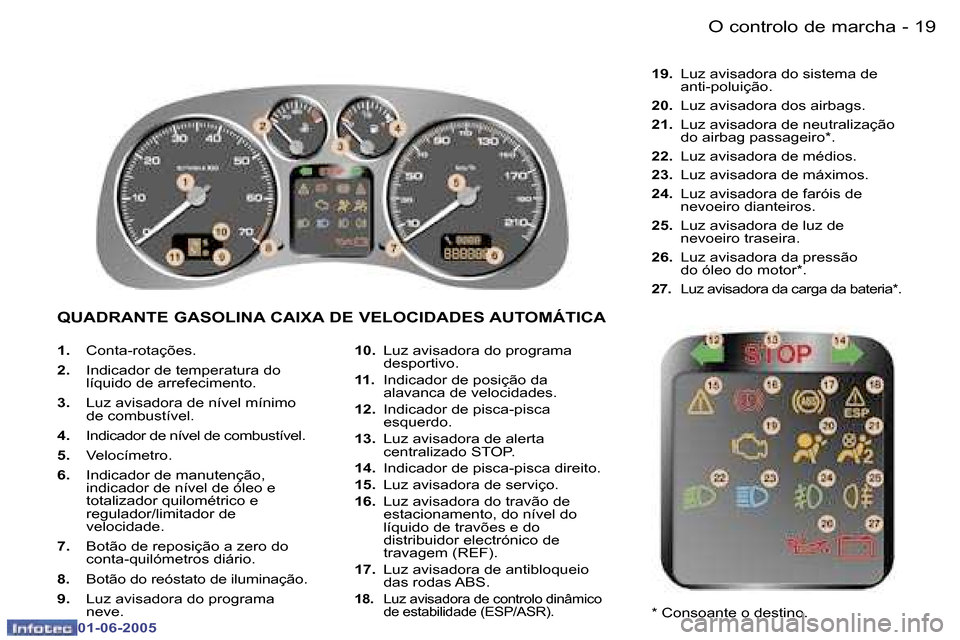

1. Conta-rotações.
2. Indicador de temperatura do
líquido de arrefecimento.
3. Luz avisadora de nível mínimo
de combustível.
4. Indicador de nível de combustível.
5. Velocímetro.
6. Indicador de manutenção,
indicador de nível de óleo e
totalizador quilométrico e
regulador/limitador de
velocidade.
7. Botão de reposição a zero do
conta-quilómetros diário.
8. Botão do reóstato de iluminação.
9. Luz avisadora do programa
neve. 10.
Luz avisadora do programa
desportivo.
11. Indicador de posição da
alavanca de velocidades.
12. Indicador de pisca-pisca
esquerdo.
13. Luz avisadora de alerta
centralizado STOP.
14. Indicador de pisca-pisca direito.
15. Luz avisadora de serviço.
16. Luz avisadora do travão de
estacionamento, do nível do
líquido de travões e do
distribuidor electrónico de
travagem (REF).
17. Luz avisadora de antibloqueio
das rodas ABS.
18. Luz avisadora de controlo dinâmico
de estabilidade (ESP/ASR).
19. Luz avisadora do sistema de
anti-poluição.
20. Luz avisadora dos airbags.
21. Luz avisadora de neutralização
do airbag passageiro*.
22. Luz avisadora de médios.
23. Luz avisadora de máximos.
24. Luz avisadora de faróis de
nevoeiro dianteiros.
25. Luz avisadora de luz de
nevoeiro traseira.
26. Luz avisadora da pressão
do óleo do motor*.
27. Luz avisadora da carga da bateria*.
QUADRANTE GASOLINA CAIXA DE VELOCIDADES AUTOMÁTICA
* Consoante o destino.
