O botão Ëacciona a abertura centrali-
zada das portas, da bagageira e da por-
tinhola de combustível com a desacti-
vação do alarme (se previsto).
O botão
`acciona a abertura da
bagageira.
Ao destrancar as portas mediante a
pressão da tecla
Ë, se dentre de 2,5 mi-
nutos não se efectua a abertura de uma
porta ou da bagageira, o sistema pro-
videncia automaticamente ao novo blo-
queio total do veículo.

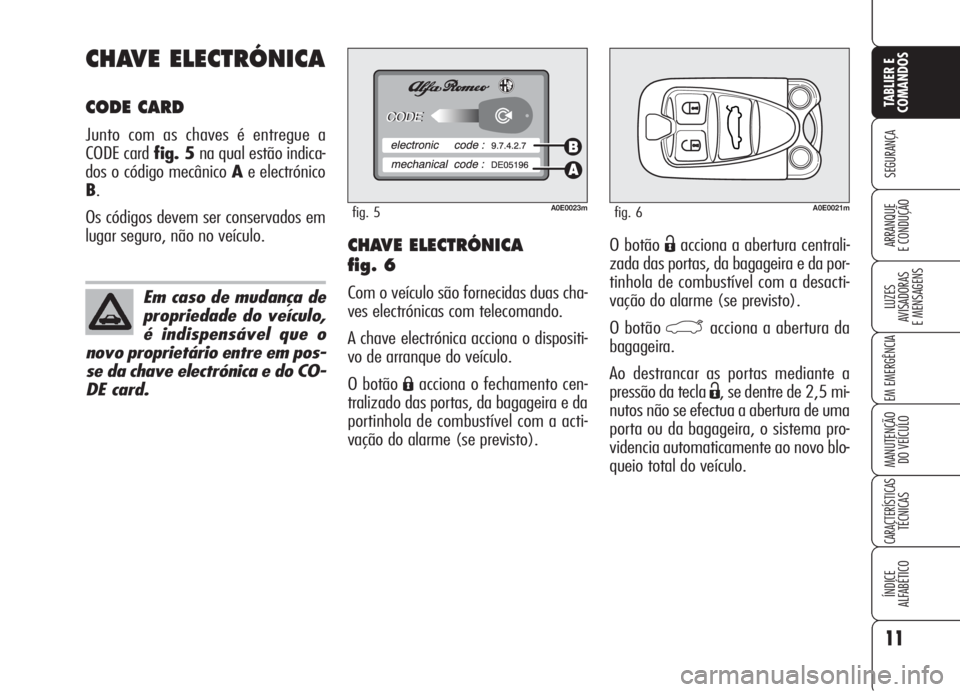

CHAVE ELECTRÓNICA
fig. 6
Com o veículo são fornecidas duas cha-
ves electrónicas com telecomando.
A chave electrónica acciona o dispositi-
vo de arranque do veículo.
O botão
Áacciona o fechamento cen-
tralizado das portas, da bagageira e da
portinhola de combustível com a acti-
vação do alarme (se previsto).
CHAVE ELECTRÓNICA
CODE CARD
Junto com as chaves é entregue a
CODE card fig. 5na qual estão indica-
dos o código mecânico Ae electrónico
B.
Os códigos devem ser conservados em
lugar seguro, não no veículo.
11
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0023mfig. 5
Em caso de mudança de
propriedade do veículo,
é indispensável que o
novo proprietário entre em pos-
se da chave electrónica e do CO-
DE card.
A0E0021mfig. 6

17
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Segundo os mercados, a intervenção do
alarme dá lugar à activação da sirena
e das luzes de direcção (por cerca de 26
segundos). As modalidades de inter-
venção e o número dos ciclos podem va-
riar em função dos mercados.
É sempre previsto um número máximo
de ciclos acústico/visuais. Após o fim do
ciclo de alarme, o sistema recomeça a
sua normal função de controlo.
AVISOO desbloqueio centralizado das
portas com a chave electrónica de
emergência não comanda a desacti-
vação do alarme, portanto, com o alar-
me activado, na próxima abertura de
uma das portas ou da bagageira, a si-
rene é activada. Para desactivar a sire-
ne, ver o parágrafo “Desactivação do
alarme”.
AVISOA função de bloqueio do motor
é garantida pelo sistema Alfa Romeo CO-
DE, que se activa automaticamente ao
extrair a chave electrónica do dispositi-
vo de arranque.
ACTIVAÇÃO DO ALARME
Com as portas e capot fechados, cha-
ve electrónica extraída do dispositivo de
arranque, apontar a chave electrónica
na direcção do veículo, em seguida pre-
mer e soltar o botão
Á.
Com excepção de algums mercados, o
sistema emite um sinal acústico (“BIP”)
e activa o trancamento das portas.
A activação do alarme é precedida por
uma fase de auto-diagnóstico caracteri-
zada por uma diversa frequência de lam-
pejo do led A-fig. 12situado na por-
ta lado condução: em caso de anoma-
lia, o sistema emite mais um “BIP” de
sinalização.

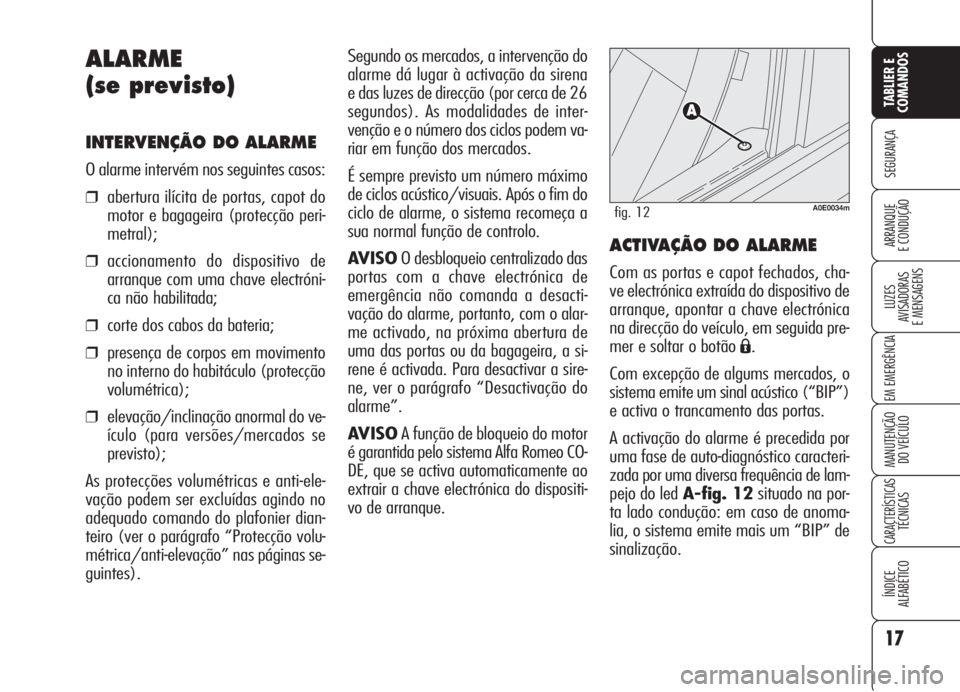

ALARME
(se previsto)
INTERVENÇÃO DO ALARME
O alarme intervém nos seguintes casos:
❒abertura ilícita de portas, capot do
motor e bagageira (protecção peri-
metral);
❒accionamento do dispositivo de
arranque com uma chave electróni-
ca não habilitada;
❒corte dos cabos da bateria;
❒presença de corpos em movimento
no interno do habitáculo (protecção
volumétrica);
❒elevação/inclinação anormal do ve-
ículo (para versões/mercados se
previsto);
As protecções volumétricas e anti-ele-
vação podem ser excluídas agindo no
adequado comando do plafonier dian-
teiro (ver o parágrafo “Protecção volu-
métrica/anti-elevação” nas páginas se-
guintes).
A0E0034mfig. 12

DESACTIVAÇÃO DO ALARME
Premer o botão Ë. São efectuadas as
seguintes acções (com exceção de al-
guns mercados):
❒dois breves lampejos dos indicado-
res de direcção;
❒dois breves sinais acústicos (“BIP”);
❒desbloqueio das portas.
É também possível desactivar o alarme
introduzindo a chave electrónica no dis-
positivo de arranque.
AVISOSe, durante a fase de vigilân-
cia é detectada uma tentativa de
efracção, no momento de introdução da
chave electrónica no dispositivo de arran-
que, em algumas versões, será mos-
trada uma mensagem de aviso no dis-
play do quadro de instrumentos.

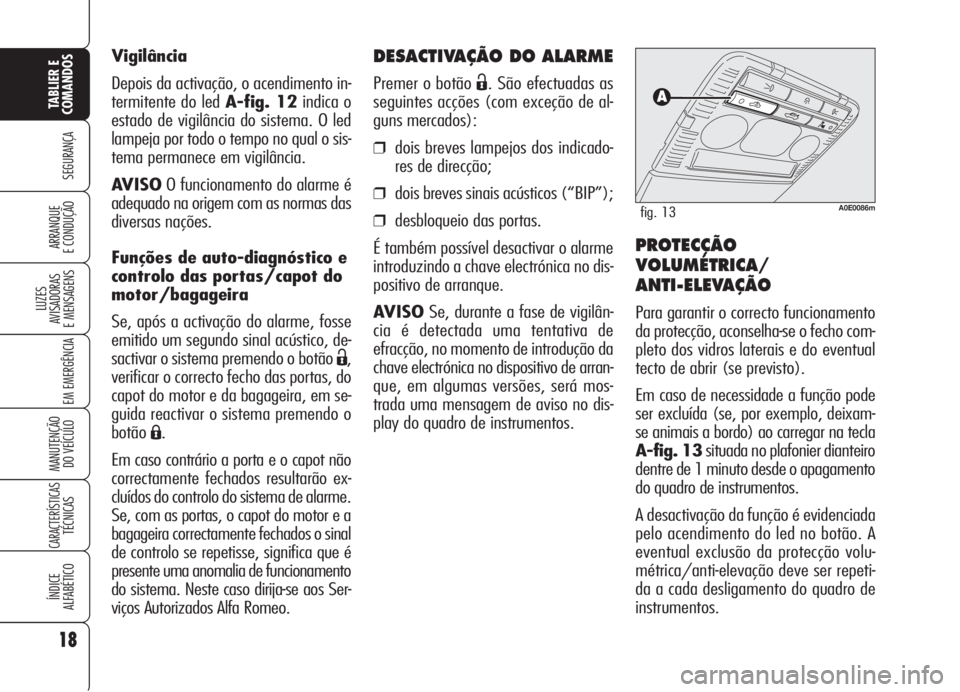

PROTECÇÃO
VOLUMÉTRICA/
ANTI-ELEVAÇÃO
Para garantir o correcto funcionamento
da protecção, aconselha-se o fecho com-
pleto dos vidros laterais e do eventual
tecto de abrir (se previsto).
Em caso de necessidade a função pode
ser excluída (se, por exemplo, deixam-
se animais a bordo) ao carregar na tecla
A-fig. 13situada no plafonier dianteiro
dentre de 1 minuto desde o apagamento
do quadro de instrumentos.
A desactivação da função é evidenciada
pelo acendimento do led no botão. A
eventual exclusão da protecção volu-
métrica/anti-elevação deve ser repeti-
da a cada desligamento do quadro de
instrumentos. Vigilância
Depois da activação, o acendimento in-
termitente do led A-fig. 12indica o
estado de vigilância do sistema. O led
lampeja por todo o tempo no qual o sis-
tema permanece em vigilância.
AVISOO funcionamento do alarme é
adequado na origem com as normas das
diversas nações.
Funções de auto-diagnóstico e
controlo das portas/capot do
motor/bagageira
Se, após a activação do alarme, fosse
emitido um segundo sinal acústico, de-
sactivar o sistema premendo o botão
Ë,
verificar o correcto fecho das portas, do
capot do motor e da bagageira, em se-
guida reactivar o sistema premendo o
botão
Á.
Em caso contrário a porta e o capot não
correctamente fechados resultarão ex-
cluídos do controlo do sistema de alarme.
Se, com as portas, o capot do motor e a
bagageira correctamente fechados o sinal
de controlo se repetisse, significa que é
presente uma anomalia de funcionamento
do sistema. Neste caso dirija-se aos Ser-
viços Autorizados Alfa Romeo.
18
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
A0E0086mfig. 13

19
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
DISPOSITIVO
DE ARRANQUE
O dispositivo de arranque está situado
no tablier porta-instrumentos e é cons-
tituído de:
❒leitorA-fig. 14da chave electró-
nica (situado de lado ao volante);
❒botãoSTART/STOP(situado sob
o leitor da chave electrónica).
AVISOPara evitar descarregar de ma-
neira inútil a bateria, não deixe a cha-
ve electrónica dentro do dispositivo de
arranque com o veículo desligado.
EXCLUSÃO DO ALARME
Para excluir totalmente o alarme (por
exemplo, em caso de prolongada inac-
tividade do veículo) fechar o veículo ro-
dando a inserção metálica (presente
dentro da chave electrónica) na fecha-
dura da porta lado condutor.
HOMOLOGAÇÃO
MINISTERIAL
No respeito da legislação vigente em ca-
da País, em matéria de frequênca rádio,
para os mercados onde é pedida a mar-
cação do transmissor o número de ho-
mologação é ilustrado no componente.
Para algumas versões/mercados, a
marcação do código pode ser ilustrada
também no transmissor e/ou no re-
ceptor.
A0E0219mfig. 14
Em caso de violação do
dispositivo de arranque
(por ex. uma tentativa de rou-
bo), mandar verificar o funcio-
namento nos Serviços Autori-
zados Alfa Romeo antes de re-
tomar a marcha.
AVISO
Ao descer do veículo
remova sempre a cha-
ve electrónica, para evitar que
alguém accione de modo ines-
perado os comandos. Lembre-
se de engatar o travão de
mão. Se, o veículo estiver es-
tacionado em subida, engate a
primeira marcha, e se o veícu-
lo estiver estacionado em des-
cida, engate a marhca-atrás.
Nunca deixe crianças sozinhas
no veículo.
AVISO

98
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO

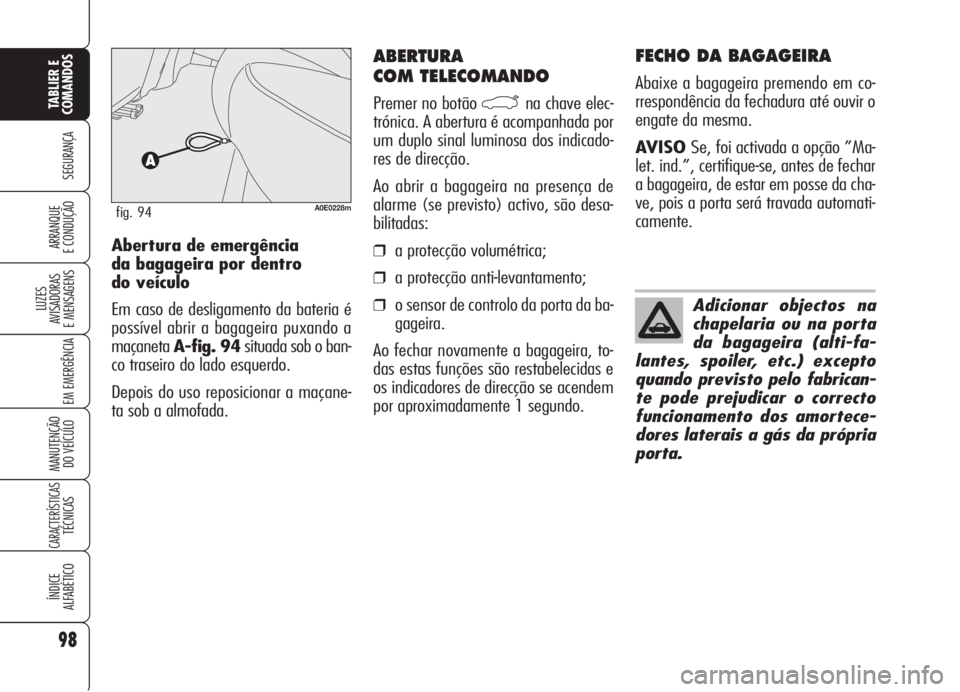

ABERTURA
COM TELECOMANDO
Premer no botão `na chave elec-
trónica. A abertura é acompanhada por
um duplo sinal luminosa dos indicado-
res de direcção.
Ao abrir a bagageira na presença de
alarme (se previsto) activo, são desa-
bilitadas:
❒a protecção volumétrica;
❒a protecção anti-levantamento;
❒o sensor de controlo da porta da ba-
gageira.
Ao fechar novamente a bagageira, to-
das estas funções são restabelecidas e
os indicadores de direcção se acendem
por aproximadamente 1 segundo.
FECHO DA BAGAGEIRA
Abaixe a bagageira premendo em co-
rrespondência da fechadura até ouvir o
engate da mesma.
AVISO Se, foi activada a opção ”Ma-
let. ind.”, certifique-se, antes de fechar
a bagageira, de estar em posse da cha-
ve, pois a porta será travada automati-
camente.
Adicionar objectos na
chapelaria ou na porta
da bagageira (alti-fa-
lantes, spoiler, etc.) excepto
quando previsto pelo fabrican-
te pode prejudicar o correcto
funcionamento dos amortece-
dores laterais a gás da própria
porta.
Abertura de emergência
da bagageira por dentro
do veículo
Em caso de desligamento da bateria é
possível abrir a bagageira puxando a
maçanetaA-fig. 94situada sob o ban-
co traseiro do lado esquerdo.
Depois do uso reposicionar a maçane-
ta sob a almofada.
A0E0228mfig. 94

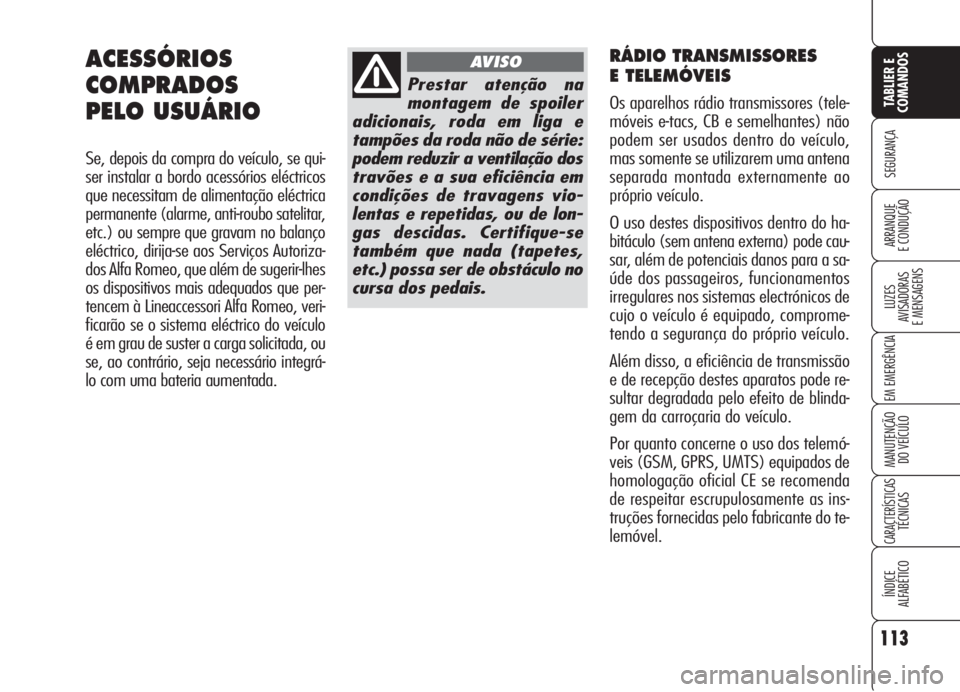

RÁDIO TRANSMISSORES
E TELEMÓVEIS
Os aparelhos rádio transmissores (tele-
móveis e-tacs, CB e semelhantes) não
podem ser usados dentro do veículo,
mas somente se utilizarem uma antena
separada montada externamente ao
próprio veículo.
O uso destes dispositivos dentro do ha-
bitáculo (sem antena externa) pode cau-
sar, além de potenciais danos para a sa-
úde dos passageiros, funcionamentos
irregulares nos sistemas electrónicos de
cujo o veículo é equipado, comprome-
tendo a segurança do próprio veículo.
Além disso, a eficiência de transmissão
e de recepção destes aparatos pode re-
sultar degradada pelo efeito de blinda-
gem da carroçaria do veículo.
Por quanto concerne o uso dos telemó-
veis (GSM, GPRS, UMTS) equipados de
homologação oficial CE se recomenda
de respeitar escrupulosamente as ins-
truções fornecidas pelo fabricante do te-
lemóvel.
ACESSÓRIOS
COMPRADOS
PELO USUÁRIO
Se, depois da compra do veículo, se qui-
ser instalar a bordo acessórios eléctricos
que necessitam de alimentação eléctrica
permanente (alarme, anti-roubo satelitar,
etc.) ou sempre que gravam no balanço
eléctrico, dirija-se aos Serviços Autoriza-
dos Alfa Romeo, que além de sugerir-lhes
os dispositivos mais adequados que per-
tencem à Lineaccessori Alfa Romeo, veri-
ficarão se o sistema eléctrico do veículo
é em grau de suster a carga solicitada, ou
se, ao contrário, seja necessário integrá-
lo com uma bateria aumentada.
113
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
Prestar atenção na
montagem de spoiler
adicionais, roda em liga e
tampões da roda não de série:
podem reduzir a ventilação dos
travões e a sua eficiência em
condições de travagens vio-
lentas e repetidas, ou de lon-
gas descidas. Certifique-se
também que nada (tapetes,
etc.) possa ser de obstáculo no
cursa dos pedais.
AVISO

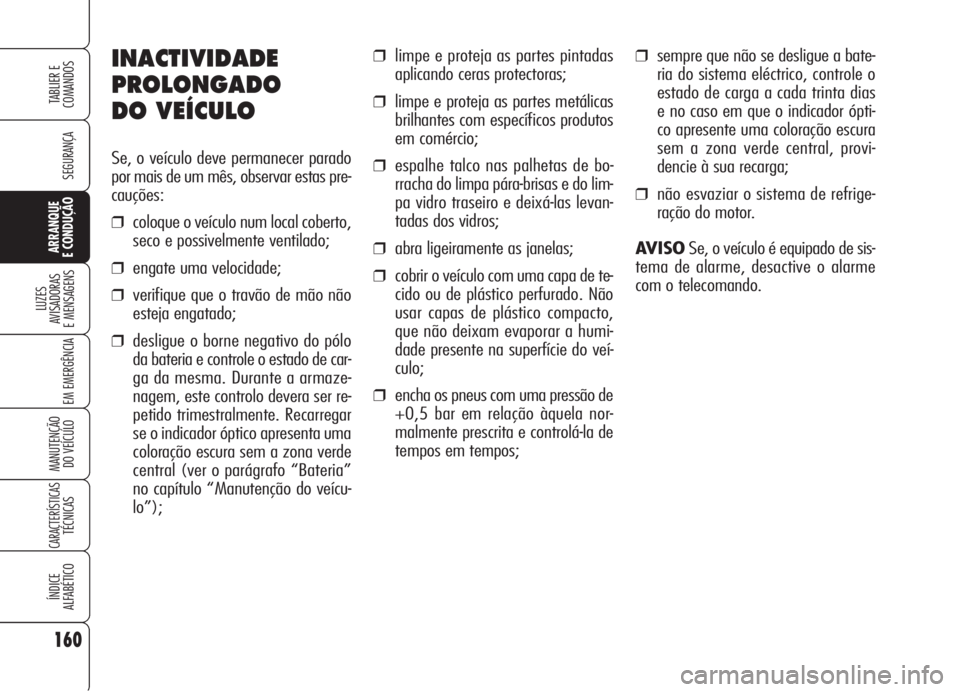

INACTIVIDADE
PROLONGADO
DO VEÍCULO
Se, o veículo deve permanecer parado
por mais de um mês, observar estas pre-
cauções:
❒coloque o veículo num local coberto,
seco e possivelmente ventilado;
❒engate uma velocidade;
❒verifique que o travão de mão não
esteja engatado;
❒desligue o borne negativo do pólo
da bateria e controle o estado de car-
ga da mesma. Durante a armaze-
nagem, este controlo devera ser re-
petido trimestralmente. Recarregar
se o indicador óptico apresenta uma
coloração escura sem a zona verde
central (ver o parágrafo “Bateria”
no capítulo “Manutenção do veícu-
lo”);
❒limpe e proteja as partes pintadas
aplicando ceras protectoras;
❒limpe e proteja as partes metálicas
brilhantes com específicos produtos
em comércio;
❒espalhe talco nas palhetas de bo-
rracha do limpa pára-brisas e do lim-
pa vidro traseiro e deixá-las levan-
tadas dos vidros;
❒abra ligeiramente as janelas;
❒cobrir o veículo com uma capa de te-
cido ou de plástico perfurado. Não
usar capas de plástico compacto,
que não deixam evaporar a humi-
dade presente na superfície do veí-
culo;
❒encha os pneus com uma pressão de
+0,5 bar em relação àquela nor-
malmente prescrita e controlá-la de
tempos em tempos;
160
SEGURANÇA
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
CARACTERÍSTICASTÉCNICAS
ÍNDICE
ALFABÉTICO
TABLIER E
COMANDOS
ARRANQUE
E CONDUÇÃO
❒sempre que não se desligue a bate-
ria do sistema eléctrico, controle o
estado de carga a cada trinta dias
e no caso em que o indicador ópti-
co apresente uma coloração escura
sem a zona verde central, provi-
dencie à sua recarga;
❒não esvaziar o sistema de refrige-
ração do motor.
AVISOSe, o veículo é equipado de sis-
tema de alarme, desactive o alarme
com o telecomando.
