2005 Alfa Romeo 159 fuse

205
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

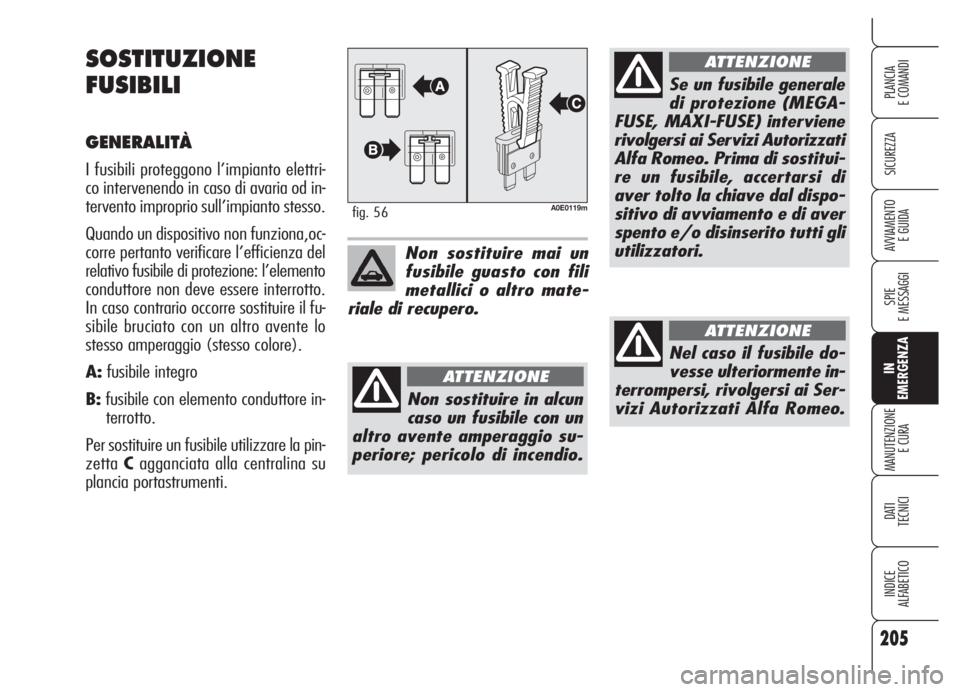

SOSTITUZIONE
FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettri-
co intervenendo in caso di avaria od in-
tervento improprio sull’impianto stesso.
Quando un dispositivo non funziona,oc-
corre pertanto verificare l’efficienza del
relativo fusibile di protezione: l’elemento
conduttore non deve essere interrotto.
In caso contrario occorre sostituire il fu-
sibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
A:fusibile integro
B:fusibile con elemento conduttore in-
terrotto.
Per sostituire un fusibile utilizzare la pin-
zettaCagganciata alla centralina su
plancia portastrumenti.
A0E0119mfig. 56
Non sostituire mai un
fusibile guasto con fili
metallici o altro mate-
riale di recupero.
Non sostituire in alcun
caso un fusibile con un
altro avente amperaggio su-
periore; pericolo di incendio.
ATTENZIONE
Se un fusibile generale
di protezione (MEGA-
FUSE, MAXI-FUSE) interviene
rivolgersi ai Servizi Autorizzati
Alfa Romeo. Prima di sostitui-
re un fusibile, accertarsi di
aver tolto la chiave dal dispo-
sitivo di avviamento e di aver
spento e/o disinserito tutti gli
utilizzatori.
ATTENZIONE
Nel caso il fusibile do-
vesse ulteriormente in-
terrompersi, rivolgersi ai Ser-
vizi Autorizzati Alfa Romeo.
ATTENZIONE

210
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA
TABELLA RIASSUNTIVA FUSIBILI
LUCI FUSIBILE AMPERE FIGURA
Abbagliante destro F14 10 62
Abbagliante sinistro F15 10 62
Anabbagliante destro F12 15 58
Anabbagliante sinistro F13 15 58
Fendinebbia F30 15 62
Retromarcia F35 7,5 58
Terzo stop F37 10 58
Plafoniera anteriore/posteriore F39 10 58
Plafoniera anteriore F49 7,5 58
Indicatori di direzione F53 10 58
Luci di emergenza F53 10 58
UTILIZZATORI FUSIBILE AMPERE FIGURA
Centralina vano motore F70 (MEGA-FUSE) 150 60
Centralina plancia portastrumenti F71 70 60
Centralina preriscaldo combustibile (versioni diesel) F73 60 60
Centralina bagagliaio F01 (MAXI-FUSE) 70 62
Centralina plancia portastrumenti F01 (MAXI-FUSE) 70 62

211
SICUREZZA
SPIE
E MESSAGGI
IN
EMERGENZA
MANUTENZIONE
E CURA
DATI
TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
AVVIAMENTO
E GUIDA

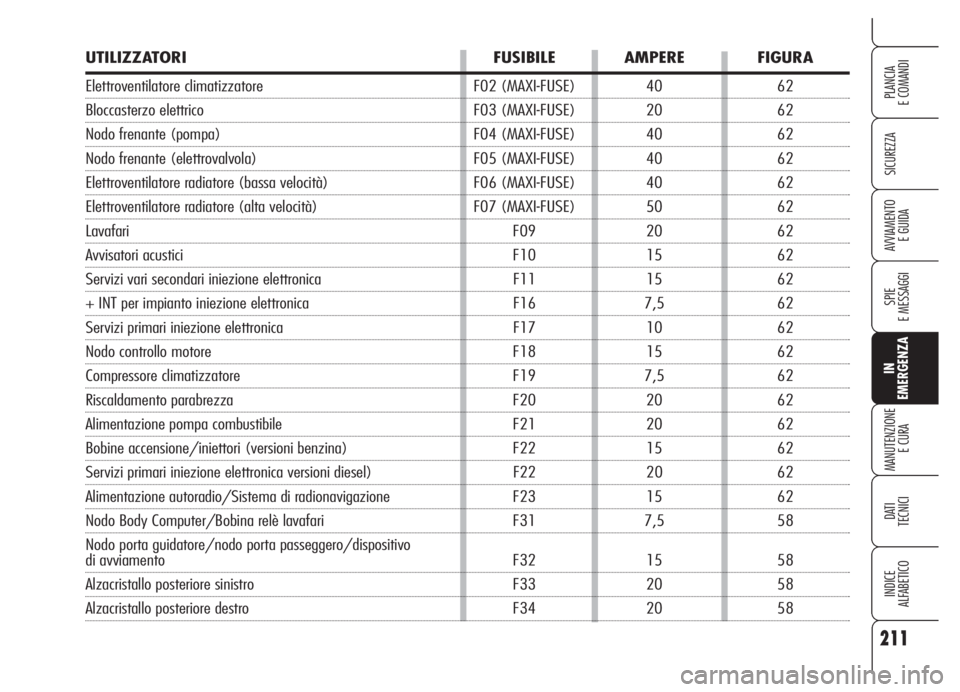

UTILIZZATORI FUSIBILE AMPERE FIGURA
Elettroventilatore climatizzatore F02 (MAXI-FUSE) 40 62
Bloccasterzo elettrico F03 (MAXI-FUSE) 20 62
Nodo frenante (pompa) F04 (MAXI-FUSE) 40 62
Nodo frenante (elettrovalvola) F05 (MAXI-FUSE) 40 62
Elettroventilatore radiatore (bassa velocità) F06 (MAXI-FUSE) 40 62
Elettroventilatore radiatore (alta velocità) F07 (MAXI-FUSE) 50 62
Lavafari F09 20 62
Avvisatori acustici F10 15 62
Servizi vari secondari iniezione elettronica F11 15 62
+ INT per impianto iniezione elettronica F16 7,5 62
Servizi primari iniezione elettronica F17 10 62
Nodo controllo motore F18 15 62
Compressore climatizzatore F19 7,5 62
Riscaldamento parabrezza F20 20 62
Alimentazione pompa combustibile F21 20 62
Bobine accensione/iniettori (versioni benzina) F22 15 62
Servizi primari iniezione elettronica versioni diesel) F22 20 62
Alimentazione autoradio/Sistema di radionavigazione F23 15 62
Nodo Body Computer/Bobina relè lavafari F31 7,5 58
Nodo porta guidatore/nodo porta passeggero/dispositivo
di avviamento F32 15 58
Alzacristallo posteriore sinistro F33 20 58
Alzacristallo posteriore destro F34 20 58
