175
SICHERHEIT
KONTROLL-LEUCHTEN UNDANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

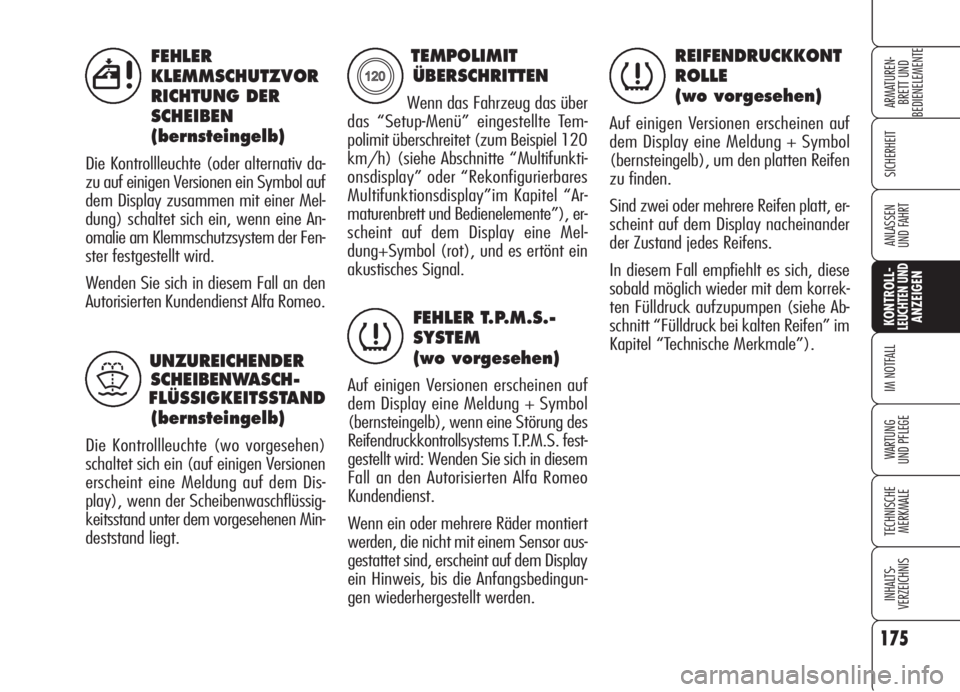

FEHLER
KLEMMSCHUTZVOR
RICHTUNG DER
SCHEIBEN
(bernsteingelb)
Die Kontrollleuchte (oder alternativ da-
zu auf einigen Versionen ein Symbol auf
dem Display zusammen mit einer Mel-
dung) schaltet sich ein, wenn eine An-
omalie am Klemmschutzsystem der Fen-
ster festgestellt wird.
Wenden Sie sich in diesem Fall an den
Autorisierten Kundendienst Alfa Romeo.
UNZUREICHENDER
SCHEIBENWASCH-
FLÜSSIGKEITSSTAND
(bernsteingelb)
Die Kontrollleuchte (wo vorgesehen)
schaltet sich ein (auf einigen Versionen
erscheint eine Meldung auf dem Dis-
play), wenn der Scheibenwaschflüssig-
keitsstand unter dem vorgesehenen Min-
deststand liegt.
5
)
TEMPOLIMIT
ÜBERSCHRITTEN
Wenn das Fahrzeug das über
das “Setup-Menü” eingestellte Tem-
polimit überschreitet (zum Beispiel 120
km/h) (siehe Abschnitte “Multifunkti-
onsdisplay” oder “Rekonfigurierbares
Multifunktionsdisplay”im Kapitel “Ar-
maturenbrett und Bedienelemente”), er-
scheint auf dem Display eine Mel-
dung+Symbol (rot), und es ertönt ein
akustisches Signal.
FEHLER T.P.M.S.-
SYSTEM
(wo vorgesehen)
Auf einigen Versionen erscheinen auf
dem Display eine Meldung + Symbol
(bernsteingelb), wenn eine Störung des
Reifendruckkontrollsystems T.P.M.S. fest-
gestellt wird: Wenden Sie sich in diesem
Fall an den Autorisierten Alfa Romeo
Kundendienst.
Wenn ein oder mehrere Räder montiert
werden, die nicht mit einem Sensor aus-
gestattet sind, erscheint auf dem Display
ein Hinweis, bis die Anfangsbedingun-
gen wiederhergestellt werden.
REIFENDRUCKKONT
ROLLE
(wo vorgesehen)
Auf einigen Versionen erscheinen auf
dem Display eine Meldung + Symbol
(bernsteingelb), um den platten Reifen
zu finden.
Sind zwei oder mehrere Reifen platt, er-
scheint auf dem Display nacheinander
der Zustand jedes Reifens.
In diesem Fall empfiehlt es sich, diese
sobald möglich wieder mit dem korrek-
ten Fülldruck aufzupumpen (siehe Ab-
schnitt “Fülldruck bei kalten Reifen” im
Kapitel “Technische Merkmale”).
X
n
n

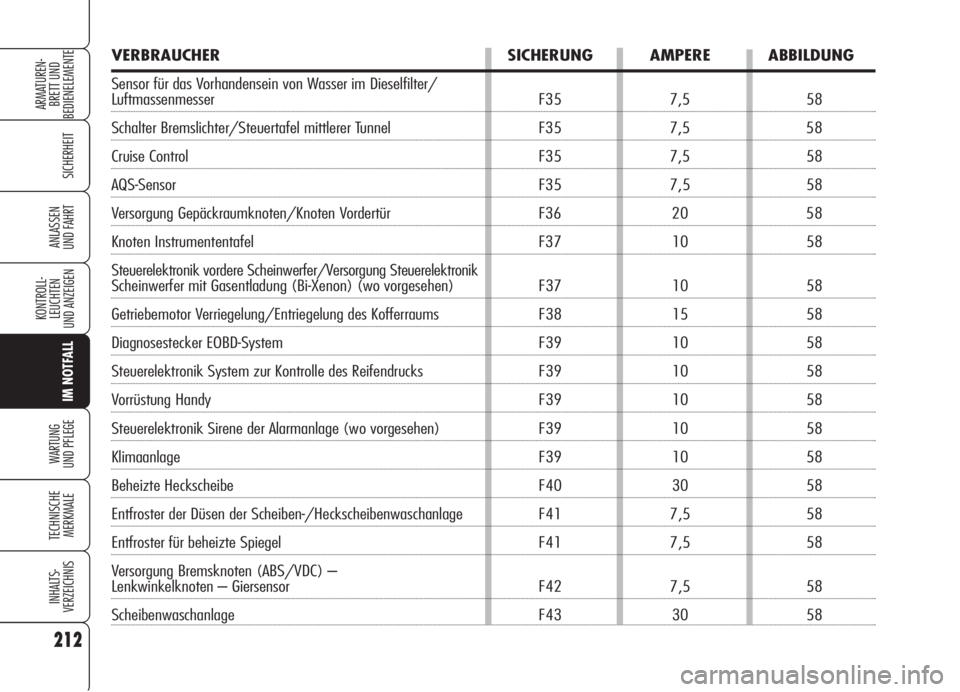

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Sensor für das Vorhandensein von Wasser im Dieselfilter/
Luftmassenmesser F35 7,5 58
Schalter Bremslichter/Steuertafel mittlerer Tunnel F35 7,5 58
Cruise Control F35 7,5 58
AQS-Sensor F35 7,5 58
Versorgung Gepäckraumknoten/Knoten Vordertür F36 20 58
Knoten Instrumententafel F37 10 58
Steuerelektronik vordere Scheinwerfer/Versorgung Steuerelektronik
Scheinwerfer mit Gasentladung (Bi-Xenon) (wo vorgesehen) F37 10 58
Getriebemotor Verriegelung/Entriegelung des Kofferraums F38 15 58
Diagnosestecker EOBD-System F39 10 58
Steuerelektronik System zur Kontrolle des Reifendrucks F39 10 58
Vorrüstung Handy F39 10 58
Steuerelektronik Sirene der Alarmanlage (wo vorgesehen) F39 10 58
Klimaanlage F39 10 58
Beheizte Heckscheibe F40 30 58
Entfroster der Düsen der Scheiben-/Heckscheibenwaschanlage F41 7,5 58
Entfroster für beheizte Spiegel F41 7,5 58
Versorgung Bremsknoten (ABS/VDC) –
Lenkwinkelknoten – Giersensor F42 7,5 58
Scheibenwaschanlage F43 30 58
212
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

213
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGENI
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

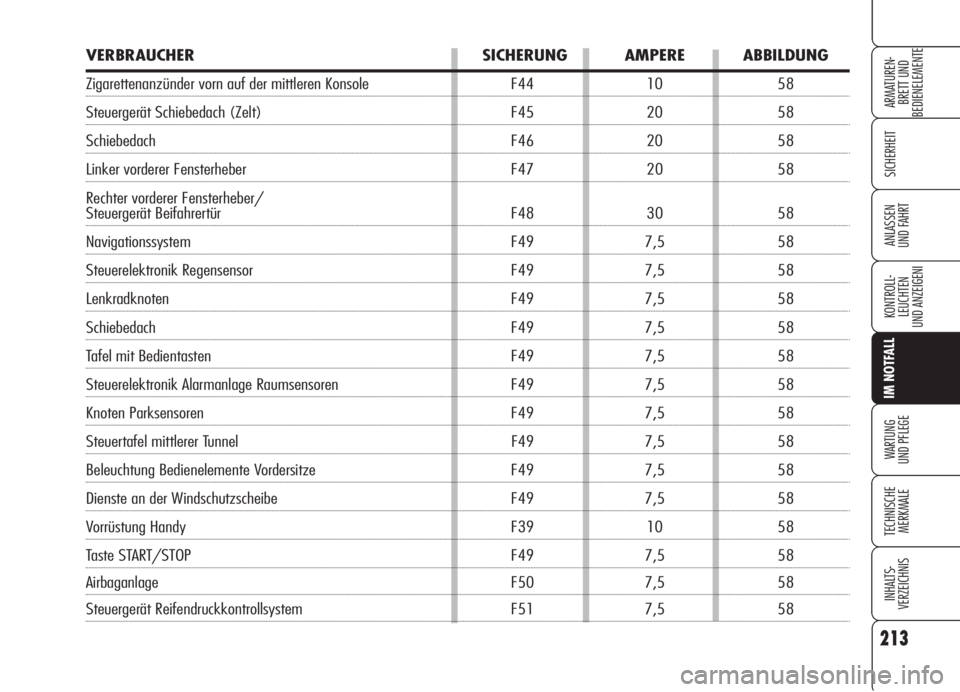

VERBRAUCHER SICHERUNG AMPERE ABBILDUNG
Zigarettenanzünder vorn auf der mittleren Konsole F44 10 58
Steuergerät Schiebedach (Zelt) F45 20 58
Schiebedach F46 20 58
Linker vorderer Fensterheber F47 20 58
Rechter vorderer Fensterheber/
Steuergerät Beifahrertür F48 30 58
Navigationssystem F49 7,5 58
Steuerelektronik Regensensor F49 7,5 58
Lenkradknoten F49 7,5 58
Schiebedach F49 7,5 58
Tafel mit Bedientasten F49 7,5 58
Steuerelektronik Alarmanlage Raumsensoren F49 7,5 58
Knoten Parksensoren F49 7,5 58
Steuertafel mittlerer Tunnel F49 7,5 58
Beleuchtung Bedienelemente Vordersitze F49 7,5 58
Dienste an der Windschutzscheibe F49 7,5 58
Vorrüstung Handy F39 10 58
Taste START/STOP F49 7,5 58
Airbaganlage F50 7,5 58
Steuergerät Reifendruckkontrollsystem F51 7,5 58

267
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

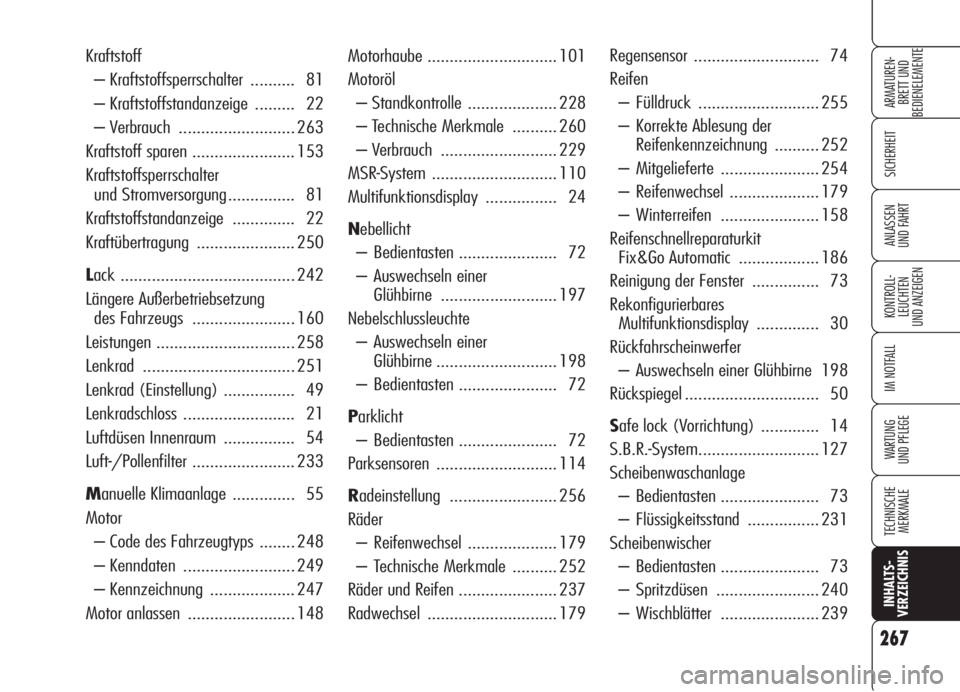

Motorhaube ............................. 101
Motoröl
– Standkontrolle .................... 228
– Technische Merkmale .......... 260
– Verbrauch .......................... 229
MSR-System ............................ 110
Multifunktionsdisplay ................ 24
Nebellicht
– Bedientasten ...................... 72
– Auswechseln einer
Glühbirne .......................... 197
Nebelschlussleuchte
– Auswechseln einer
Glühbirne ........................... 198
– Bedientasten ...................... 72
Parklicht
– Bedientasten ...................... 72
Parksensoren ........................... 114
Radeinstellung ........................ 256
Räder
– Reifenwechsel .................... 179
– Technische Merkmale .......... 252
Räder und Reifen ...................... 237
Radwechsel ............................. 179Regensensor ............................ 74
Reifen
– Fülldruck ........................... 255
– Korrekte Ablesung der
Reifenkennzeichnung .......... 252
– Mitgelieferte ...................... 254
– Reifenwechsel .................... 179
– Winterreifen ...................... 158
Reifenschnellreparaturkit
Fix&Go Automatic .................. 186
Reinigung der Fenster ............... 73
Rekonfigurierbares
Multifunktionsdisplay .............. 30
Rückfahrscheinwerfer
– Auswechseln einer Glühbirne 198
Rückspiegel .............................. 50
Safe lock (Vorrichtung) ............. 14
S.B.R.-System........................... 127
Scheibenwaschanlage
– Bedientasten ...................... 73
– Flüssigkeitsstand ................ 231
Scheibenwischer
– Bedientasten ...................... 73
– Spritzdüsen ....................... 240
– Wischblätter ...................... 239 Kraftstoff
– Kraftstoffsperrschalter .......... 81
– Kraftstoffstandanzeige ......... 22
– Verbrauch .......................... 263
Kraftstoff sparen ....................... 153
Kraftstoffsperrschalter
und Stromversorgung............... 81
Kraftstoffstandanzeige .............. 22
Kraftübertragung ...................... 250
Lack ....................................... 242
Längere Außerbetriebsetzung
des Fahrzeugs ....................... 160
Leistungen ............................... 258
Lenkrad .................................. 251
Lenkrad (Einstellung) ................ 49
Lenkradschloss ......................... 21
Luftdüsen Innenraum ................ 54
Luft-/Pollenfilter ....................... 233
Manuelle Klimaanlage .............. 55
Motor
– Code des Fahrzeugtyps ........ 248
– Kenndaten ......................... 249
– Kennzeichnung ................... 247
Motor anlassen ........................ 148

268
SICHERHEIT
KONTROLL-
LEUCHTEN
UND ANZEIGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
MERKMALE
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
ANLASSEN
UND FAHRT

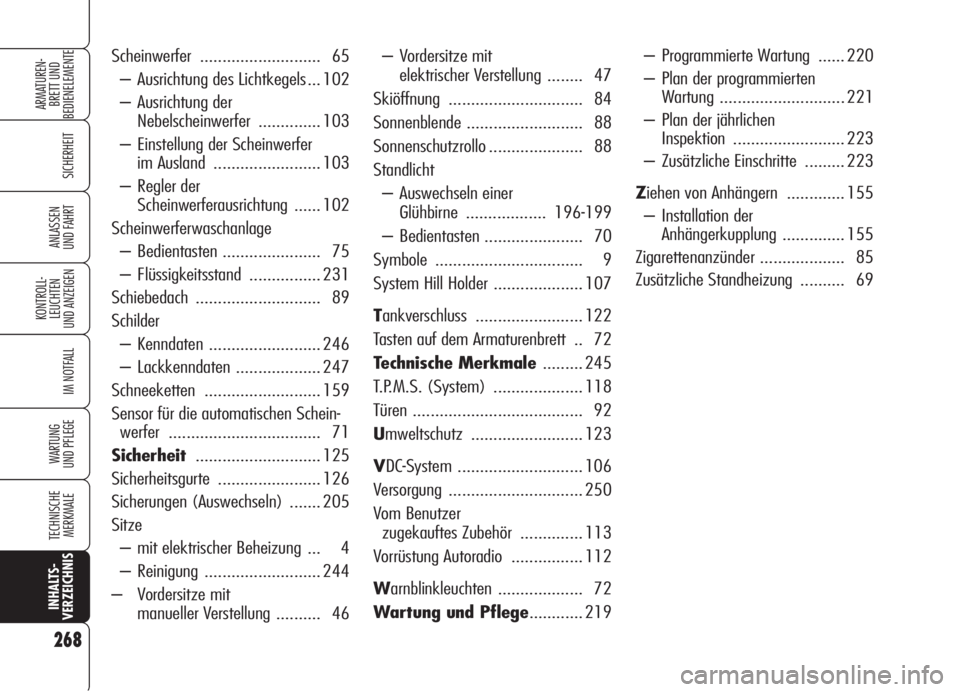

– Vordersitze mit
elektrischer Verstellung ........ 47
Skiöffnung .............................. 84
Sonnenblende .......................... 88
Sonnenschutzrollo ..................... 88
Standlicht
– Auswechseln einer
Glühbirne .................. 196-199
– Bedientasten ...................... 70
Symbole ................................. 9
System Hill Holder .................... 107
Tankverschluss ........................ 122
Tasten auf dem Armaturenbrett .. 72
Technische Merkmale ......... 245
T.P.M.S. (System) .................... 118
Türen ...................................... 92
Umweltschutz ......................... 123
VDC-System ............................ 106
Versorgung .............................. 250
Vom Benutzer
zugekauftes Zubehör .............. 113
Vorrüstung Autoradio ................ 112
Warnblinkleuchten ................... 72
Wartung und Pflege............ 219– Programmierte Wartung ...... 220
– Plan der programmierten
Wartung ............................ 221
– Plan der jährlichen
Inspektion ......................... 223
– Zusätzliche Einschritte ......... 223
Ziehen von Anhängern ............. 155
– Installation der
Anhängerkupplung .............. 155
Zigarettenanzünder ................... 85
Zusätzliche Standheizung .......... 69 Scheinwerfer ........................... 65
– Ausrichtung des Lichtkegels ... 102
– Ausrichtung der
Nebelscheinwerfer .............. 103
– Einstellung der Scheinwerfer
im Ausland ........................ 103
– Regler der
Scheinwerferausrichtung ...... 102
Scheinwerferwaschanlage
– Bedientasten ...................... 75
– Flüssigkeitsstand ................ 231
Schiebedach ............................ 89
Schilder
– Kenndaten ......................... 246
– Lackkenndaten ................... 247
Schneeketten .......................... 159
Sensor für die automatischen Schein-
werfer .................................. 71
Sicherheit............................ 125
Sicherheitsgurte ....................... 126
Sicherungen (Auswechseln) ....... 205
Sitze
– mit elektrischer Beheizung ... 4
– Reinigung .......................... 244
– Vordersitze mit
manueller Verstellung .......... 46
