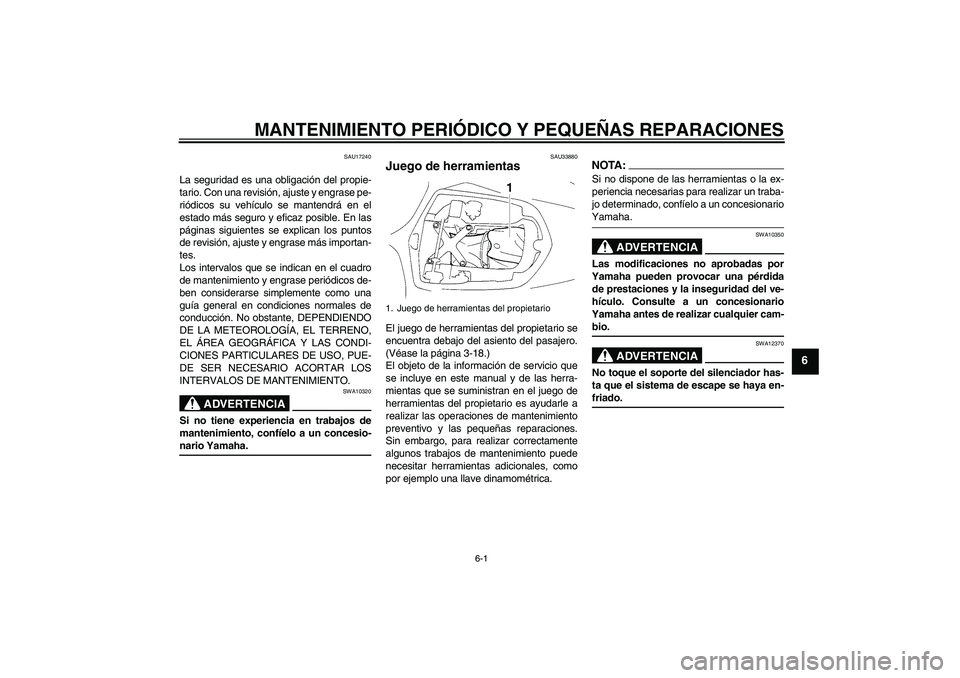

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-1
6
SAU17240
La seguridad es una obligación del propie-
tario. Con una revisión, ajuste y engrase pe-
riódicos su vehículo se mantendrá en el
estado más seguro y eficaz posible. En las
páginas siguientes se explican los puntos
de revisión, ajuste y engrase más importan-
tes.
Los intervalos que se indican en el cuadro
de mantenimiento y engrase periódicos de-
ben considerarse simplemente como una
guía general en condiciones normales de
conducción. No obstante, DEPENDIENDO
DE LA METEOROLOGÍA, EL TERRENO,
EL ÁREA GEOGRÁFICA Y LAS CONDI-
CIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS
INTERVALOS DE MANTENIMIENTO.
ADVERTENCIA
SWA10320
Si no tiene experiencia en trabajos de
mantenimiento, confíelo a un concesio-nario Yamaha.
SAU33880
Juego de herramientas El juego de herramientas del propietario se
encuentra debajo del asiento del pasajero.
(Véase la página 3-18.)
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas del propietario es ayudarle a
realizar las operaciones de mantenimiento
preventivo y las pequeñas reparaciones.
Sin embargo, para realizar correctamente
algunos trabajos de mantenimiento puede
necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
NOTA:Si no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionarioYamaha.
ADVERTENCIA
SWA10350
Las modificaciones no aprobadas por
Yamaha pueden provocar una pérdida
de prestaciones y la inseguridad del ve-
hículo. Consulte a un concesionario
Yamaha antes de realizar cualquier cam-bio.
ADVERTENCIA
SWA12370
No toque el soporte del silenciador has-
ta que el sistema de escape se haya en-friado.
1. Juego de herramientas del propietario
U5VYS0S0.book Page 1 Thursday, December 4, 2003 4:35 PM
Page 50 of 104
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-2
6

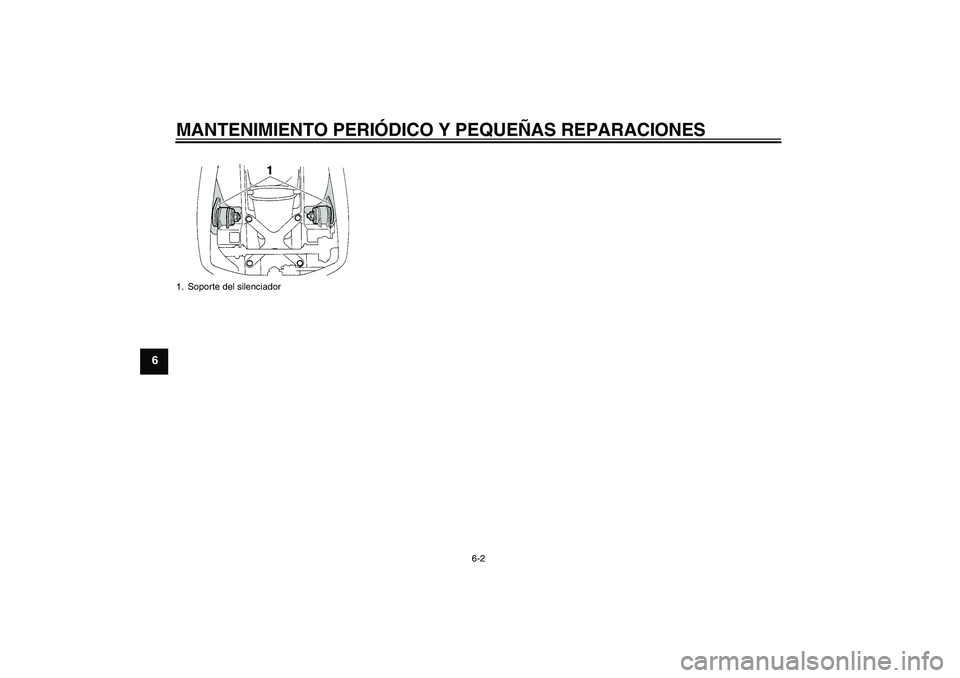

1. Soporte del silenciadorU5VYS0S0.book Page 2 Thursday, December 4, 2003 4:35 PM
Page 51 of 104

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-3
6
SAU17705

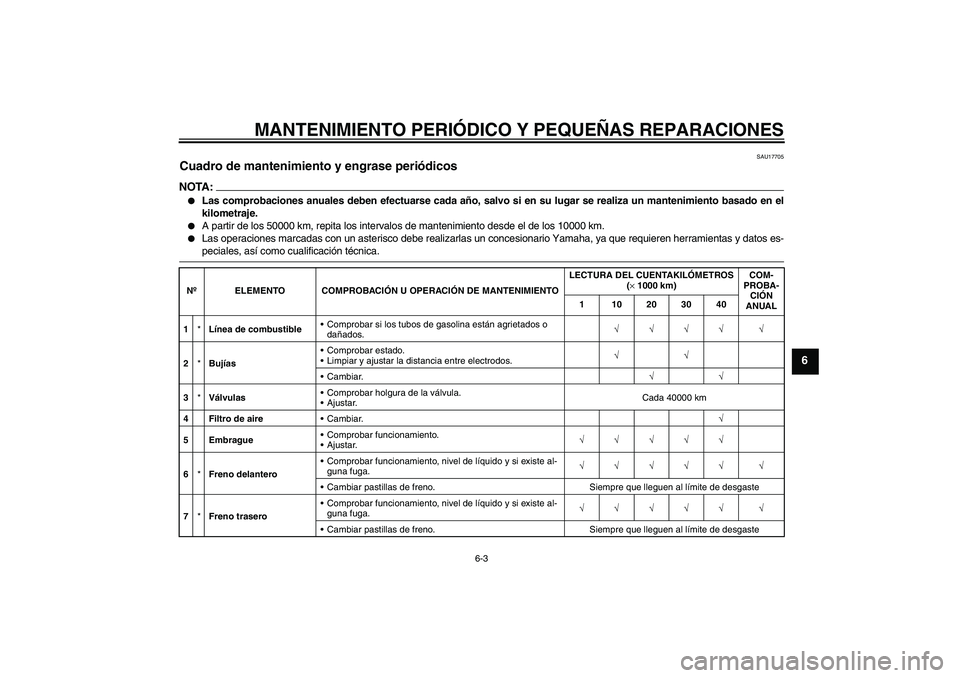

Cuadro de mantenimiento y engrase periódicos NOTA:
Las comprobaciones anuales deben efectuarse cada año, salvo si en su lugar se realiza un mantenimiento basado en el
kilometraje.
A partir de los 50000 km, repita los intervalos de mantenimiento desde el de los 10000 km.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-peciales, así como cualificación técnica.
NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
1*Línea de combustibleComprobar si los tubos de gasolina están agrietados o
dañados.√√√√ √
2*BujíasComprobar estado.
Limpiar y ajustar la distancia entre electrodos.√√
Cambiar.√√
3*VálvulasComprobar holgura de la válvula.
Ajustar.Cada 40000 km
4 Filtro de aireCambiar.√
5 EmbragueComprobar funcionamiento.
Ajustar.√√√√√
6*Freno delanteroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
7*Freno traseroComprobar funcionamiento, nivel de líquido y si existe al-
guna fuga.√√√√√ √
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
U5VYS0S0.book Page 3 Thursday, December 4, 2003 4:35 PM
Page 52 of 104

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-4
6

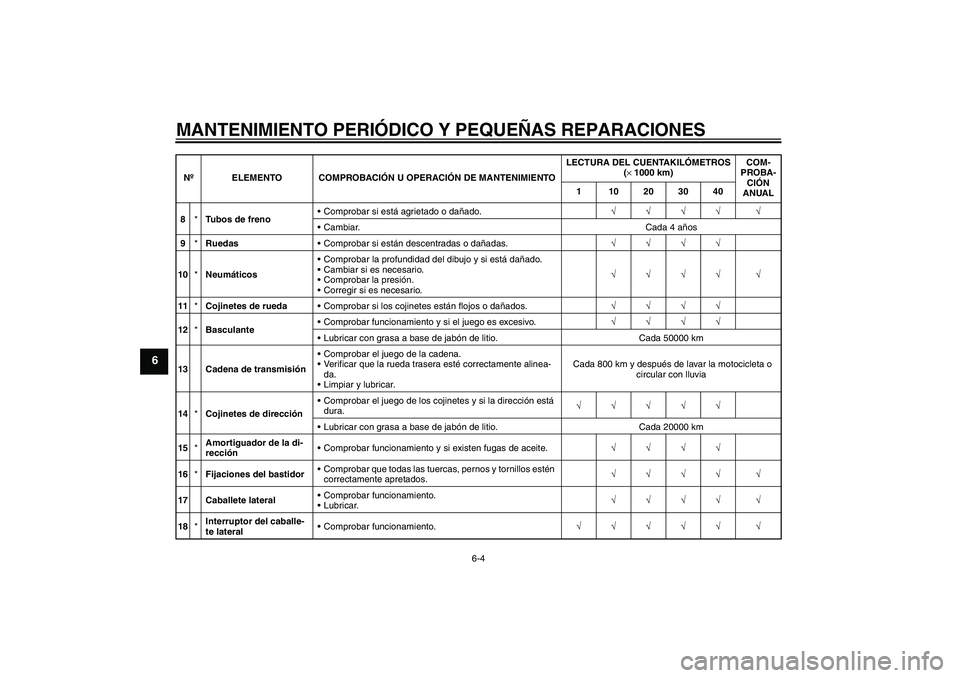

8*Tubos de frenoComprobar si está agrietado o dañado.√√√√ √
Cambiar. Cada 4 años
9*RuedasComprobar si están descentradas o dañadas.√√√√
10*NeumáticosComprobar la profundidad del dibujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario.√√√√ √
11*Cojinetes de ruedaComprobar si los cojinetes están flojos o dañados.√√√√
12*BasculanteComprobar funcionamiento y si el juego es excesivo.√√√√
Lubricar con grasa a base de jabón de litio. Cada 50000 km
13 Cadena de transmisiónComprobar el juego de la cadena.
Verificar que la rueda trasera esté correctamente alinea-
da.
Limpiar y lubricar. Cada 800 km y después de lavar la motocicleta o
circular con lluvia
14*Cojinetes de direcciónComprobar el juego de los cojinetes y si la dirección está
dura.√√√√√
Lubricar con grasa a base de jabón de litio. Cada 20000 km
15*Amortiguador de la di-
recciónComprobar funcionamiento y si existen fugas de aceite.√√√√
16*Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén
correctamente apretados.√√√√ √
17 Caballete lateralComprobar funcionamiento.
Lubricar.√√√√ √
18*Interruptor del caballe-
te lateralComprobar funcionamiento.√√√√√ √ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U5VYS0S0.book Page 4 Thursday, December 4, 2003 4:35 PM
Page 53 of 104

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-5
6

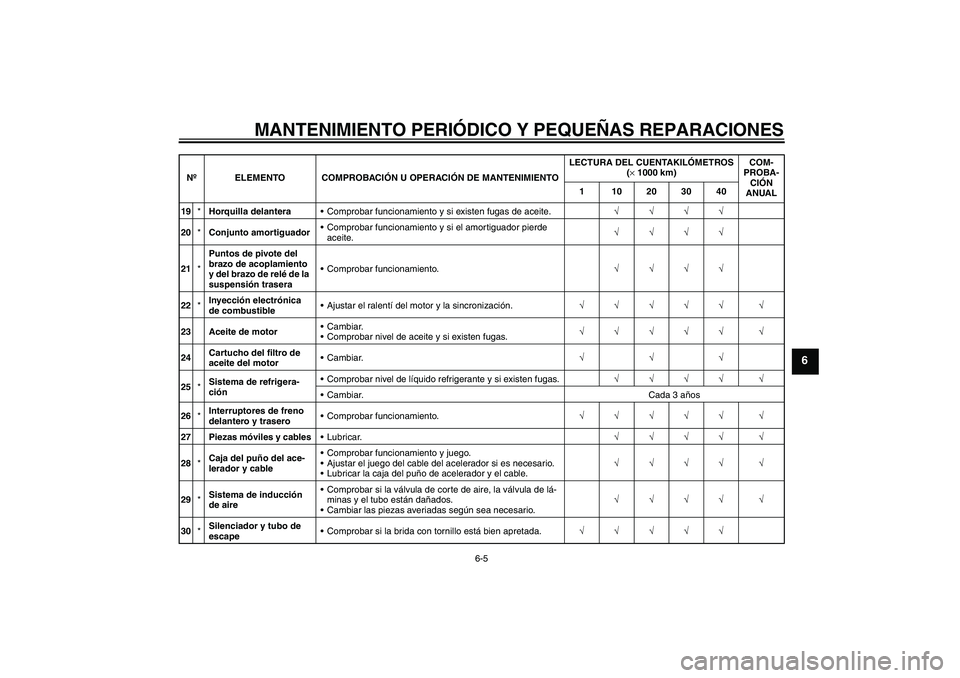

19*Horquilla delanteraComprobar funcionamiento y si existen fugas de aceite.√√√√
20*Conjunto amortiguadorComprobar funcionamiento y si el amortiguador pierde
aceite.√√√√
21*Puntos de pivote del
brazo de acoplamiento
y del brazo de relé de la
suspensión traseraComprobar funcionamiento.√√√√
22*Inyección electrónica
de combustibleAjustar el ralentí del motor y la sincronización.√√√√√ √
23 Aceite de motorCambiar.
Comprobar nivel de aceite y si existen fugas.√√√√√ √
24Cartucho del filtro de
aceite del motorCambiar.√√√
25*Sistema de refrigera-
ciónComprobar nivel de líquido refrigerante y si existen fugas.√√√√ √
Cambiar. Cada 3 años
26*Interruptores de freno
delantero y traseroComprobar funcionamiento.√√√√√ √
27 Piezas móviles y cablesLubricar.√√√√ √
28*Caja del puño del ace-
lerador y cableComprobar funcionamiento y juego.
Ajustar el juego del cable del acelerador si es necesario.
Lubricar la caja del puño de acelerador y el cable.√√√√ √
29*Sistema de inducción
de aireComprobar si la válvula de corte de aire, la válvula de lá-
minas y el tubo están dañados.
Cambiar las piezas averiadas según sea necesario.√√√√ √
30*Silenciador y tubo de
escapeComprobar si la brida con tornillo está bien apretada.√√√√√ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040
U5VYS0S0.book Page 5 Thursday, December 4, 2003 4:35 PM
Page 54 of 104

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-6
6

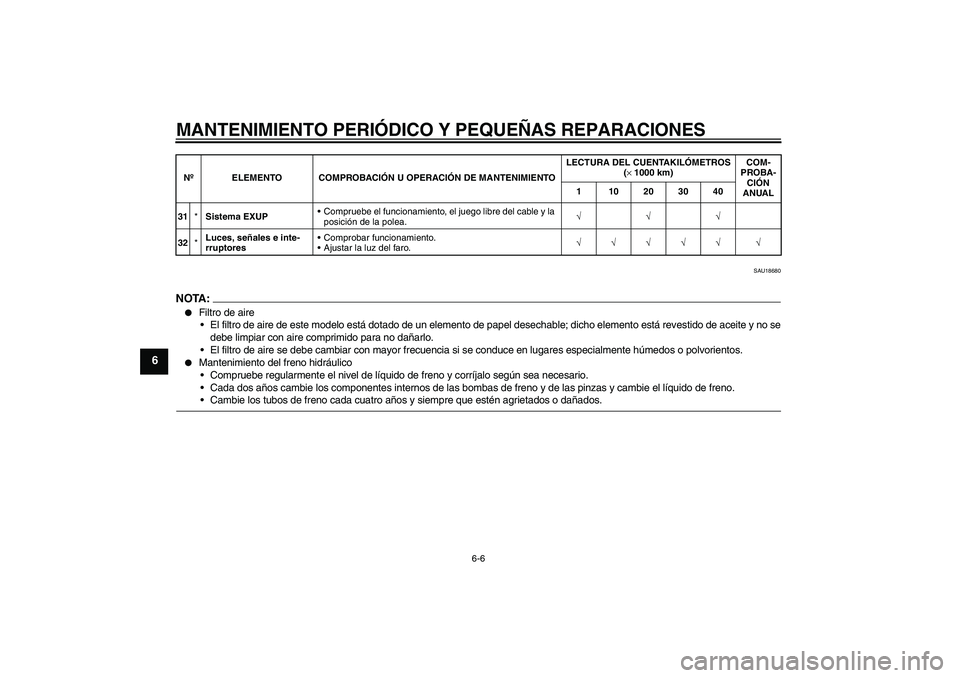

SAU18680
NOTA:
Filtro de aire
El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y no se
debe limpiar con aire comprimido para no dañarlo.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie el líquido de freno.Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.
31*Sistema EXUPCompruebe el funcionamiento, el juego libre del cable y la
posición de la polea.√√√
32*Luces, señales e inte-
rruptoresComprobar funcionamiento.
Ajustar la luz del faro.√√√√√ √ NºELEMENTO COMPROBACIÓN U OPERACIÓN DE MANTENIMIENTOLECTURA DEL CUENTAKILÓMETROS
(× 1000 km)COM-
PROBA-
CIÓN
ANUAL 1 10203040U5VYS0S0.book Page 6 Thursday, December 4, 2003 4:35 PM
Page 55 of 104
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-7
6
SAU18721

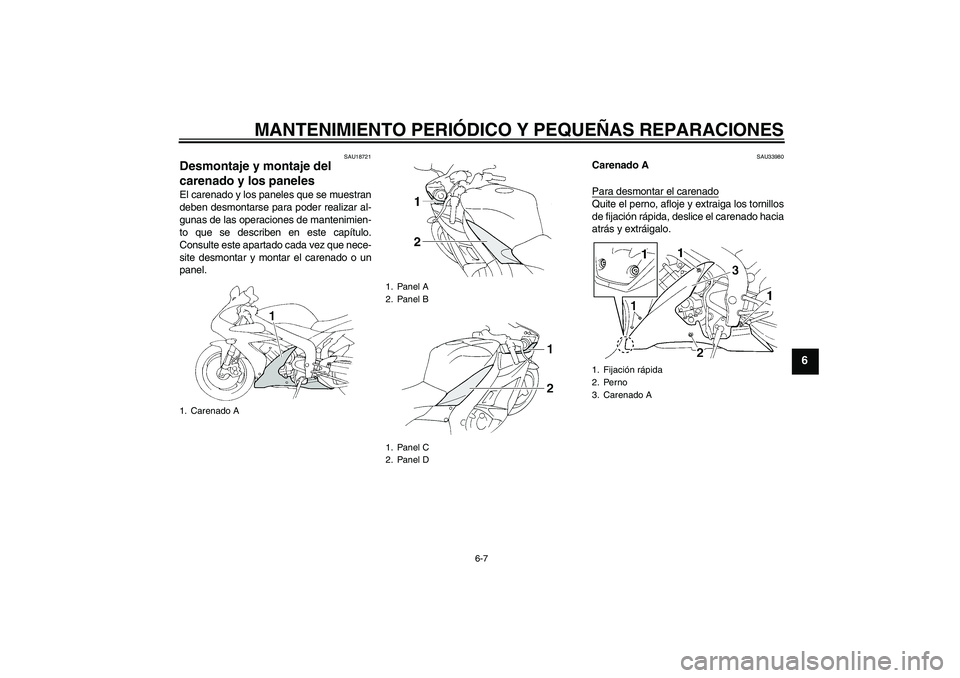

Desmontaje y montaje del
carenado y los paneles El carenado y los paneles que se muestran
deben desmontarse para poder realizar al-
gunas de las operaciones de mantenimien-
to que se describen en este capítulo.
Consulte este apartado cada vez que nece-
site desmontar y montar el carenado o un
panel.
SAU33980
Carenado A
Para desmontar el carenadoQuite el perno, afloje y extraiga los tornillos
de fijación rápida, deslice el carenado hacia
atrás y extráigalo.
1. Carenado A
1. Panel A
2. Panel B
1. Panel C
2. Panel D
1. Fijación rápida
2. Perno
3. Carenado A
U5VYS0S0.book Page 7 Thursday, December 4, 2003 4:35 PM
Page 56 of 104
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
6

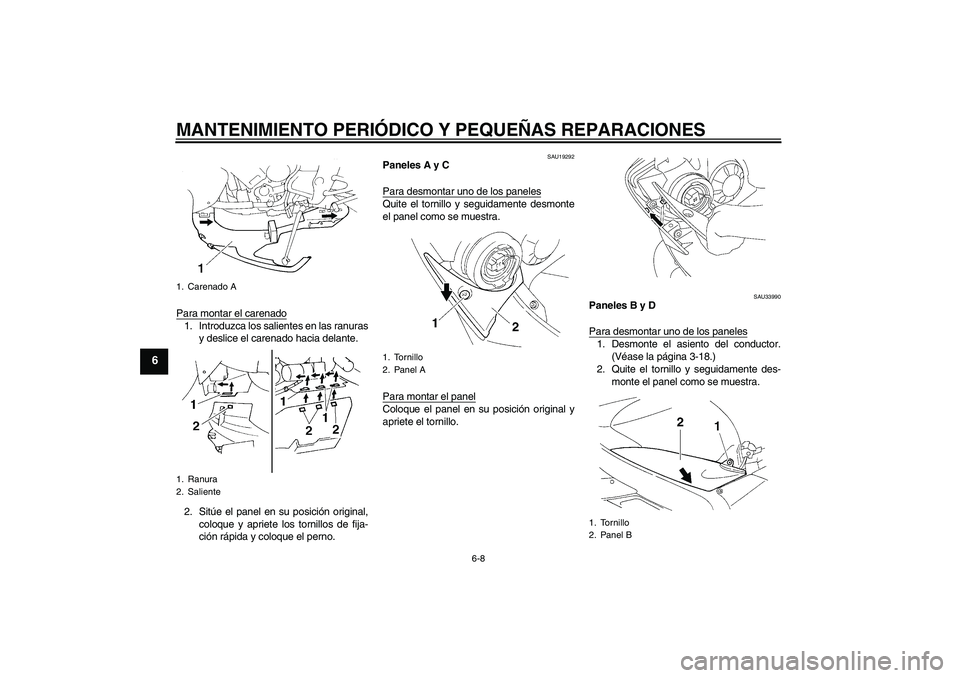

Para montar el carenado1. Introduzca los salientes en las ranuras
y deslice el carenado hacia delante.
2. Sitúe el panel en su posición original,
coloque y apriete los tornillos de fija-
ción rápida y coloque el perno.
SAU19292
Paneles A y C
Para desmontar uno de los panelesQuite el tornillo y seguidamente desmonte
el panel como se muestra.
Para montar el panelColoque el panel en su posición original y
apriete el tornillo.
SAU33990
Paneles B y D
Para desmontar uno de los paneles1. Desmonte el asiento del conductor.
(Véase la página 3-18.)
2. Quite el tornillo y seguidamente des-
monte el panel como se muestra.
1. Carenado A
1. Ranura
2. Saliente
1. Tornillo
2. Panel A
1. Tornillo
2. Panel B
