2004 YAMAHA YZ250F stop start

4 - 16

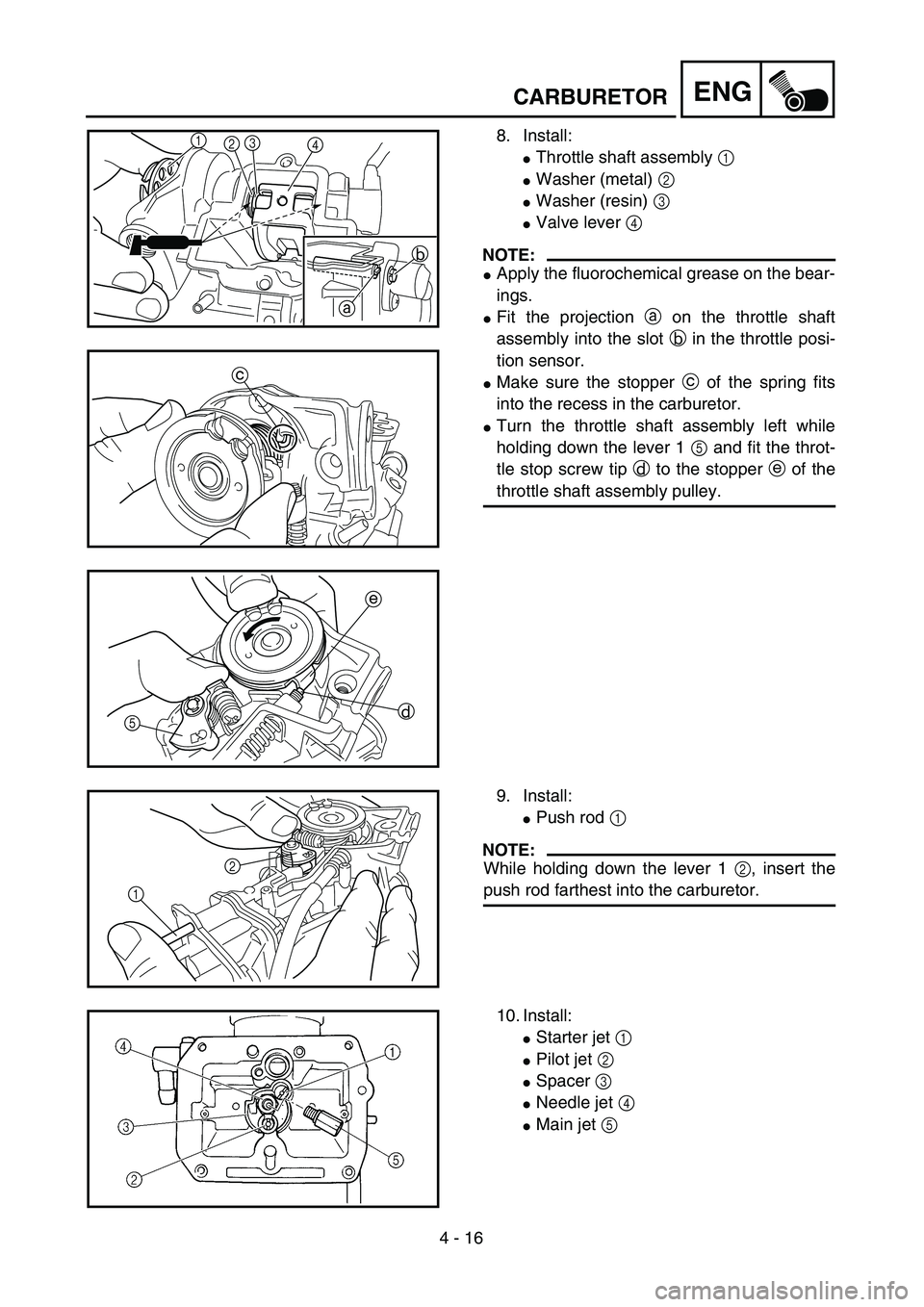

ENGCARBURETOR
8. Install:
Throttle shaft assembly 1
Washer (metal) 2
Washer (resin) 3
Valve lever 4
NOTE:
Apply the fluorochemical grease on the bear-
ings.
Fit the projection a on the throttle shaft
assembly into the slot b in the throttle posi-
tion sensor.
Make sure the stopper c of the spring fits
into the recess in the carburetor.
Turn the throttle shaft assembly left while
holding down the lever 1 5 and fit the throt-
tle stop screw tip d to the stopper e of the
throttle shaft assembly pulley.
1
23
4
b
a
c
e
d
5
9. Install:
Push rod 1
NOTE:
While holding down the lever 1 2, insert the
push rod farthest into the carburetor.12
10. Install:
Starter jet 1
Pilot jet 2
Spacer 3
Needle jet 4
Main jet 5

5 - 39
CHASHANDLEBAR
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Hot starter cable 1 Disconnect at the lever side.
2 Hot starter lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 Engine stop switch 1
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Right grip 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Grip cap cover 1
13 Collar 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1

5 - 39
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den AusbauLENKER DEMONTIEREN
Nummernschild Nur den Klemmteil demontieren.
1 Heißstarterseilzug 1 Hebelseitig demontieren.
2 Heißstarter-Hebelhalter 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter 1
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Gasseilzugkappe 1
8 Gaszug 2 1 Gasdrehgriffseitig demontieren.
9 Gaszug 1 1 Gasdrehgriffseitig demontieren.
10 Rechter Griff 1 Siehe unter “AUSBAU”.
11 Führungsrohr 1
12 Abdeckung (Griffkappe) 1
13 Hülse 1
14 Linker Griff 1 Siehe unter “AUSBAU”.
15 Oberer Lenkerhalter 2
16 Lenker 1
1
GUIDON
LENKER
MANUBRIO
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DU GUIDON
Plaque de numéro Retire seulement le côté bridé.
1Câble de démarreur à chaud 1 Déconnecter du côté levier.
2 Support du levier de démarreur à chaud 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Coupe-circuit du moteur 1
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Couvercle du logement de câble des gaz 1
8Câble des gaz 2 (poussé)1Déconnecter du côté accélérateur.
9Câble des gaz 1 (tiré)1Déconnecter du côté accélérateur.
10 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
11 Guide de tube 1
12 Cache (capuchon de la poignée des gaz) 1
13 Collerette 1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Demi-palier supérieur de guidon 2
16 Guidon 1
1
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE MANUBRIO
Targa Rimuovere solo la parte del morsetto.
1 Cavo dell’avviamento a caldo 1 Scollegare dal lato della leva.
2 Supporto leva di avviamento a caldo 1
3 Cavo della frizione 1 Scollegare dal lato della leva.
4 Supporto leva frizione 1
5 Interruttore di arresto motore 1
6 Pompa del freno 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
7 Tappo cavo acceleratore 1
8 Cavo dell’acceleratore #2 (spinto) 1 Scollegare dal lato della farfalla.
9 Cavo dell’acceleratore #1 (tirato) 1 Scollegare dal lato della farfalla.
10 Manopola destra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
11 Guida tubo 1
12 Coperchio cappuccio manopola 1
13 Collarino 1
14 Manopola sinistra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Supporto manubrio superiore 2
16 Manubrio 1
1

5 - 43
CHAS

HANDLEBAR
8. Install:

Brake master cylinder
1


Brake master cylinder bracket
2


Bolt (brake master cylinder bracket)
3

NOTE:


Install the bracket so that the arrow mark
a
faces upward.

First tighten the bolt on the upper side of the
brake master cylinder bracket, and then
tighten the bolt on the lower side.
9. Install:
Engine stop switch 1
Clutch lever holder 2
Bolt (clutch lever holder) 3
Hot starter lever holder 4
Bolt (hot starter lever holder) 5
Clamp 6
NOTE:
The engine stop switch, clutch lever holder
and clamp should be installed according to
the dimensions shown.
Pass the engine stop switch lead in the mid-
dle of the clutch lever holder.
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
10. Install:
Clutch cable 1
Hot starter cable 2
NOTE:
Apply the lithium soap base grease on the
clutch cable end and hot starter cable end.
11. Adjust:
Clutch lever free play
Refer to “CLUTCH ADJUSTMENT”
section in the CHAPTER 3.
Hot starter lever free play
Refer to “HOT STARTER LEVER
ADJUSTMENT” section in the CHAP-
TER 3.

5 - 43
CHAS
GUIDON
LENKER
MANUBRIO
8. Montieren:
Hauptbremszylinder 1
Hauptbremszylinder-Halte-
rung 2
Schraube (Hauptbremszy-
linder-Halterung) 3
HINWEIS:
Die Halterung mit nach oben ge-
richteter Pfeilmarkierung a ein-
bauen.
Zuerst die Schraube an der Ober-
seite der Hauptbremszylinderhalte-
rung und dann die Schraube an
der Unterseite festziehen.
9. Montieren:
Motorstoppschalter 1
Kupplungshebel-Halterung
2
Schraube (Halterung) 3
Heißstarter-Hebelhalter 4
Schraube (Heißstarter-He-
belhalter) 5
Kabelbinder 6
HINWEIS:
Motorstoppschalter, Kupplungshe-
bel-Halterung, und Kabelbinder
gemäß den in der Abbildung ge-
zeigten Abmessungen montieren.
Das Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Montieren:
Kupplungszug 1
Heißstarterseilzug 2
HINWEIS:
Lithiumfett auf die Enden des Kupp-
lungsseilzugs und Heißstart-Seilzugs
und des auftragen.
11. Einstellen:
Kupplungszugspiel
Siehe unter “KUPPLUNG
EINSTELLEN” im KAPITEL
3.
Spiel des Heißstarter-He-
bels
Siehe unter “WARMSTART-
HEBEL-EINSTELLUNG” im
KAPITEL 3. 8. Monter:
Maître-cylindre de frein 1
Demi-palier de maître-cylindre
de frein 2
Boulon (demi-palier de maître-
cylindre de frein) 3
N.B.:
Reposer la support pour que la flèche
a soit dirigée vers le haut.
Serrer d’abord le boulon sur le côté
supérieur du demi-palier de maître-
cylindre de frein, puis serrer le boulon
sur le côté inférieur.
9. Monter:
Coupe-circuit du moteur 1
Support de levier d’embrayage
2
Boulon (support de levier
d’embrayage) 3
Support du levier de démarreur
à chaud 4
Boulon (support du levier de
démarreur à chaud) 5
Bride 6
N.B.:
Le commutateur d’arrât du moteur, le
support de levier d’embrayage et
l’attache en plastique doivent être ins-
tallés en respectant les dimensions
indiquées.
Faire passer le fil du commutateur
d’arrât du moteur au centre du support
d’embrayage.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Monter:
Câble d’embrayage 1
Câble de démarreur à chaud 2
N.B.:
Enduire de la graisse à base de savon au
lithium sur l’extrémité du câble
d’embrayage, et sur l’extrémité du câble
de démarrage à chaud.
11. Régler:
Jeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” du CHAPI-
TRE 3.
Jeu du levier de démarreur à
chaud
Se reporter à la section
“REGLAGE DU LEVIER DE
DEMARREUR A CHAUD”
du CHAPITRE 3.8. Installare:
Pompa del freno 1
Staffa pompa del freno 2
Bullone (staffa pompa del
freno) 3
NOTA:
Installare la staffa in modo tale che il
simbolo della freccia a sia rivolto
verso il basso.
Serrare prima il bullone sul lato superiore
della staffa della pompa del freno, quindi
serrare il bullone sul lato inferiore.
9. Installare:
Interruttore di arresto motore
1
Supporto della leva della fri-
zione 2
Bullone (supporto leva della
frizione) 3
Supporto leva di avviamento a
caldo 4
Bullone (supporto leva di
avviamento a caldo) 5
Morsetto 6
NOTA:
L’interruttore di arresto motore, il sup-
porto della leva della frizione e il mor-
setto vanno installati secondo le
dimensioni illustrate.
Far passare il cavo dell’interruttore del
motore al centro del supporto della
leva della frizione.
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
10. Installare:
Cavo frizione 1
Cavo dell’avviamento a caldo
2
NOTA:
Applicare grasso a base di sapone di litio
sull’estremità del cavo della frizione,
sull’estremità del cavo di avviamento a
caldo.
11. Regolare:
Gioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRI-
ZIONE” nel CAPITOLO 3.
Gioco della leva dell’avvia-
mento a caldo
Fare riferimento al paragrafo
“REGOLAZIONE DELLA
LEVA DELL’AVVIA-
MENTO A CALDO” nel
CAPITOLO 3.

6 - 4
–+ELEC

IGNITION SYSTEM
SPARK GAP TEST
1. Disconnect the spark plug cap from spark
plug.
2. Remove the ignition coil cap.
3. Connect the dynamic spark tester
1
(ignition checker
2
) as shown.

Ignition coil
3


Spark plug
4

Å
For USA and CDN
ı
Except for USA and CDN
4. Kick the kickstarter crank.
5. Check the ignition spark gap.
6. Start engine, and increase spark gap until
misfire occurs. (for USA and CDN only)
Minimum spark gap:
6.0 mm (0.24 in)
Å
ı

COUPLERS, LEADS AND IGNITION COIL
CONNECTION INSPECTION
1. Check:

Couplers and leads connection
Rust/dust/looseness/short-circuit
→

Repair or replace.

Ignition coil and spark plug as they are
fitted
Push in the ignition coil until it closely
contacts the spark plug hole in the cyl-
inder head cover.
ENGINE STOP SWITCH INSPECTION
1. Inspect:

Engine stop switch conduct
No continuous while being pushed
→
Replace.
Continuous while being freed
→
Replace.
Tester (+) lead
→
Black/White lead
1

Tester (–) lead
→
Black lead
2

B/W
1
B
2
Tester selec-
tor position
PUSH IN
Ω

×
1
FREE
B/W B
11 2 2

–+ELEC

SYSTEME D’ALLUMAGE
ZÜNDANLAGE
IMPIANTO DI ACCENSIONE
ZÜNDFUNKENSTRECKE KON-
TROLLIEREN
1. Den Zündkerzenstecker von
der Zündkerze abziehen.
2. Den Zündspulendeckel aus-
bauen.
3. Den Zündfunkenstreckente-
ster
1 (bzw. 2) wie abgebil-
det anschließen.
Zündspule 3
Zündkerze 4
ÅNur USA und CDN
ıNicht USA und CDN
4.Den Motor mit dem Kick-
starter durchdrehen
.
5. Die Zündfunkenstrecke kon-
trollieren.
6. Den Motor anlassen und die
Zündfunkenstrecke vergrö-
ßern, bis es zu Fehlzündungen
kommt (nur USA und CDN).
Min. Zündfunkenstrecke:
6,0 mm (0,24 in)
STECKVERBINDER-, KABEL- UND
ZÜNDSPULENANSCHLÜSSE
KONTROLLIEREN
1. Kontrollieren:
Steckverbinder- und Kabel-
anschlüsse
Rost/Staub/Lockerheit/Kurz-
schluß → Instand setzen
oder erneuern.
Zündspule und Zündkerze
wie angebracht
Die Zündspule eindrücken,
bis sie das Zündkerzenloch
im Zylinderkopfdeckel fest
berührt.
MOTORSTOPPSCHALTER
KONTROLLIEREN
1. Kontrollieren:
Motorstoppschalter
(auf Durchgang)
Kein Durchgang bei gedrücktem
Schalter → Erneuern.
Durchgang bei freigelassenem
Schalter → Erneuern. Meßkabel (+) →
schwarz/weiß 1
Meßkabel (–) → schwarz 2
B/W
1 B
2 Meßge-
rät-
Einstel-
GE-
DRÜCKT
Ω × 1
FREI
TEST DE LA LONGUEUR D’ETIN-
CELLE D’ALLUMAGE
1. Déconnecter le capuchon de bou-
gie de la bougie.
2. Déposer le capuchon de la bobine
d’allumage.
3. Connecter le testeur dynamique
d’étincelle 1 (testeur d’allu-
mage 2) comme indiqué.
Bobine d’allumage 3
Bougie 4
ÅPour les USA et le CDN
ıExcepté pour les USA et le CDN
4. Actionner le kick.
5. Contrôler la longueur d’étincelle
d’allumage.
6. Démarrer le moteur et augmenter
la longueur d’étincelle jusqu’à ce
qu’un raté se produise. (unique-
ment USA et CDN)
Longueur d’étincelle mini-
mum:
6,0 mm (0,24 in)
CONTROLE DES CONNEXIONS
DES RACCORDS, FILS ET BOBINE
D’ALLUMAGE
1. Contrôler:
Connexion de coupleurs et fils
Rouille/poussière/jeu/court-cir-
cuit → Réparer ou remplacer.
Bobine d’allumage et bougie
telles quelles
Insérer la bobine d’allumage
jusqu’à ce qu’elle touche le
trou de bougie dans le couver-
cle de la culasse.
CONTROLE DU COUPE-CIRCUIT
DU MOTEUR
1. Vérifier:
Continuité du coupe-circuit du
moteur
Pas de continuité lorsqu’enfoncé →
Remplacer.
Continuité lorsque relâché → Rempla-
cer.Fil (+) de multimètre →
Fil noir/blanc 1
Fil (–) de multimètre →
Fil noir 2
B/W
1B
2Position de
sélecteur
du multi-
mètre
EN-
FONCE
Ω × 1
RE-
LACHE
6 - 4
TEST DELLA DISTANZA TRA GLI
ELETTRODI
1. Staccare il cappuccio della candela.
2. Rimuovere il cappuccio della
bobina di ignizione.
3. Collegare il tester della dinamicità
della scintilla 1 (tester dell’accen-
sione 2) come illustrato.
Bobina di accensione 3
Candela 4
ÅPer USA e CDN
ıTranne USA e CDN
4. Agire sulla pedivella di avvia-
mento.
5. Controllare la distanza tra gli elet-
trodi.
6. Avviare il motore ed aumentare la
distanza tra gli elettrodi fino a che
non si verifica uno scatto a vuoto.
(Solo per USA e CDN)
Distanza minima tra gli
elettrodi:
6,0 mm (0,24 in)
ISPEZIONE DEL COLLEGA-
MENTO DEGLI ACCOPPIATORI,
DEI CAVI E DELLA BOBINA DI
IGNIZIONE
1. Controllare:
Collegamento degli accoppia-
tori e dei cavi
Ruggine/polvere/allentamento/
cortocircuito → Riparare o
sostituire.
Collocazione della bobina di
ignizione e della candela
Spingere in dentro la bobina di
ignizione fino a che è in stretto
contatto con il foro candela nel
coperchio della testata cilindro.
ISPEZIONE DELL’INTERRUT-
TORE DI ARRESTO DEL MOTORE
1. Ispezionare:
Conduzione interruttore di
arresto motore
Assenza di continuità se premuto →
Sostituire.
Continuità se rilasciato→ Sostituire. Conduttore (+) del tester →
Conduttore nero/bianco 1
Conduttore (–) del tester →
Conduttore nero 2
B/W
1B
2Posizione
selettore
tester
PRE-
MUTO
Ω × 1
RILA-
SCIATO

6 - 11
–+ELEC
9. Tighten:
Screw (throttle position sensor) 1
NOTE:
Tighten the screws (throttle position sensor)
using the T25 bit.
1
10. Stop the engine.
THROTTLE POSITION SENSOR INPUT
VOLTAGE INSPECTION
1. Disconnect the throttle position sensor
coupler.
2. Start the engine.
3. Inspect:
Throttle position sensor input voltage
Out of specification → Replace the CDI
unit.
Tester (+) lead → Blue lead 1
Tester (–) lead → Black/Blue lead 2
Throttle posi-
tion sensor
input voltageTester selector
position
4 ~ 6 V DCV-20
THROTTLE POSITION SENSOR SYSTEM
