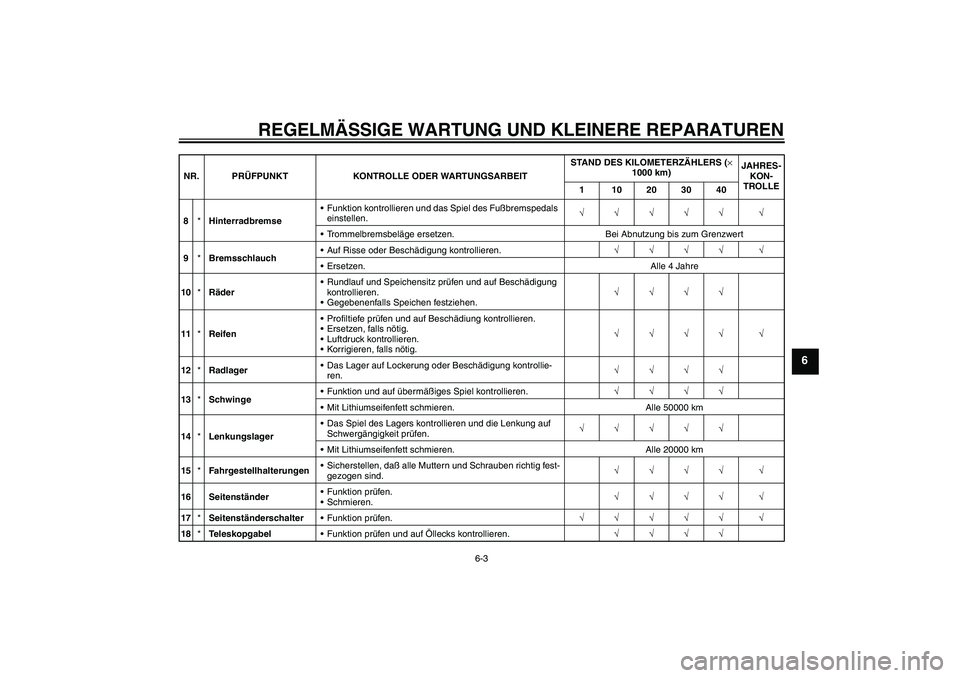

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
8*HinterradbremseFunktion kontrollieren und das Spiel des Fußbremspedals
einstellen.√√√√√ √
Trommelbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
9*BremsschlauchAuf Risse oder Beschädigung kontrollieren.√√√√ √
Ersetzen. Alle 4 Jahre
10*RäderRundlauf und Speichensitz prüfen und auf Beschädigung
kontrollieren.
Gegebenenfalls Speichen festziehen.√√√√
11*ReifenProfiltiefe prüfen und auf Beschädiung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√ √
12*RadlagerDas Lager auf Lockerung oder Beschädigung kontrollie-
ren.√√√√
13*SchwingeFunktion und auf übermäßiges Spiel kontrollieren.√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km
14*LenkungslagerDas Spiel des Lagers kontrollieren und die Lenkung auf
Schwergängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
15*FahrgestellhalterungenSicherstellen, daß alle Muttern und Schrauben richtig fest-
gezogen sind.√√√√ √
16 SeitenständerFunktion prüfen.
Schmieren.√√√√ √
17*SeitenständerschalterFunktion prüfen.√√√√√ √
18*TeleskopgabelFunktion prüfen und auf Öllecks kontrollieren.√√√√ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040
U5SCG1G0.book Page 3 Wednesday, September 10, 2003 2:03 PM

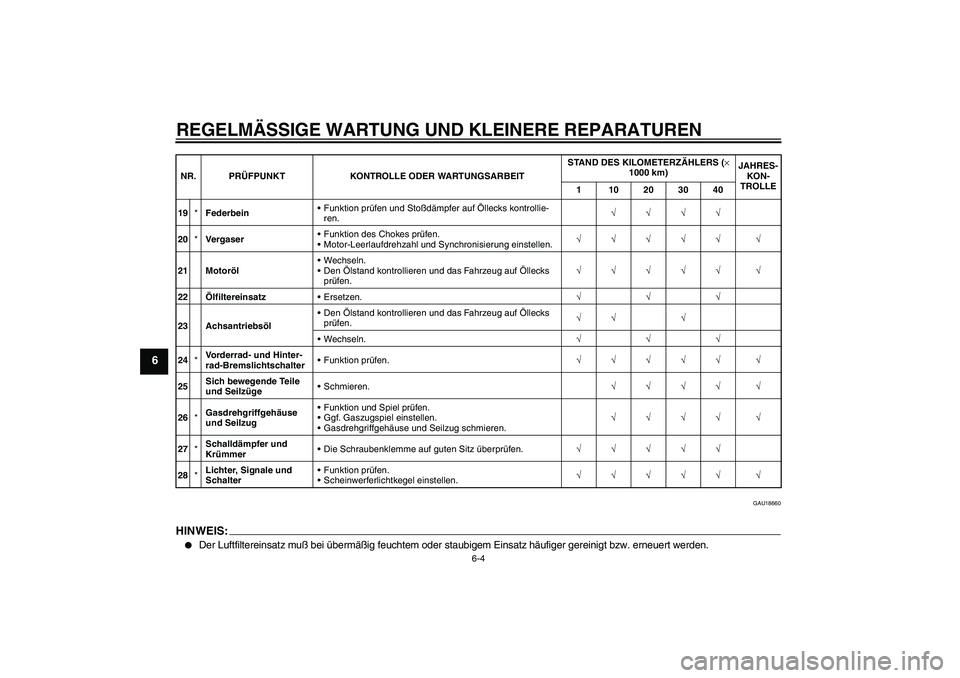

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
GAU18660
HINWEIS:

Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.
19*FederbeinFunktion prüfen und Stoßdämpfer auf Öllecks kontrollie-
ren.√√√√
20*VergaserFunktion des Chokes prüfen.
Motor-Leerlaufdrehzahl und Synchronisierung einstellen.√√√√√ √
21 MotorölWechseln.
Den Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√√√√ √
22ÖlfiltereinsatzErsetzen.√√√
23 AchsantriebsölDen Ölstand kontrollieren und das Fahrzeug auf Öllecks
prüfen.√√ √
Wechseln.√√√
24*Vorderrad- und Hinter-
rad-BremslichtschalterFunktion prüfen.√√√√√ √
25Sich bewegende Teile
und SeilzügeSchmieren.√√√√ √
26*Gasdrehgriffgehäuse
und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.√√√√ √
27*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten Sitz überprüfen.√√√√√
28*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√ √ NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS (×
1000 km)JAHRES-
KON-
TROLLE
1 10203040U5SCG1G0.book Page 4 Wednesday, September 10, 2003 2:03 PM

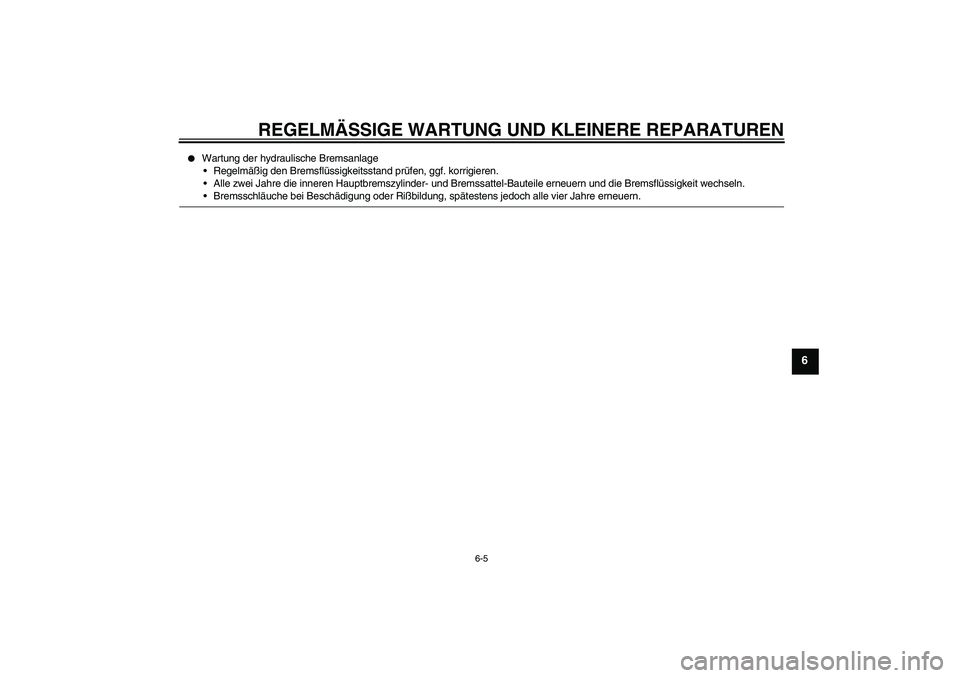

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6


Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Hauptbremszylinder- und Bremssattel-Bauteile erneuern und die Bremsflüssigkeit wechseln.Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
U5SCG1G0.book Page 5 Wednesday, September 10, 2003 2:03 PM

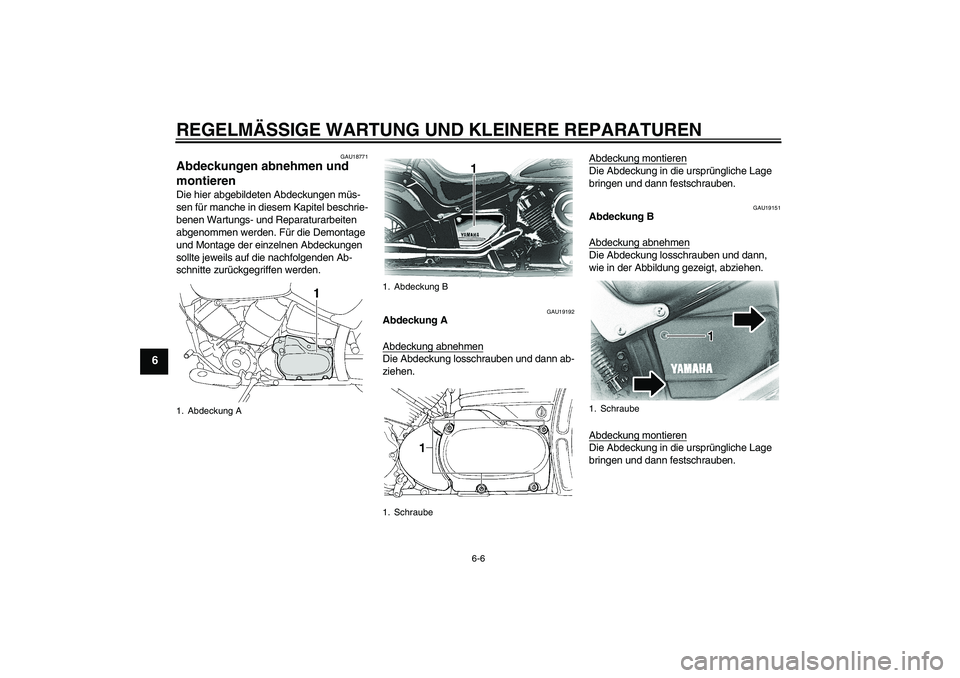

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
GAU18771
Abdeckungen abnehmen und
montieren Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU19192
Abdeckung A
Abdeckung abnehmenDie Abdeckung losschrauben und dann ab-
ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
GAU19151
Abdeckung B
Abdeckung abnehmenDie Abdeckung losschrauben und dann,
wie in der Abbildung gezeigt, abziehen.
Abdeckung montierenDie Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
1. Abdeckung A
1. Abdeckung B
1. Schraube
1. Schraube
U5SCG1G0.book Page 6 Wednesday, September 10, 2003 2:03 PM

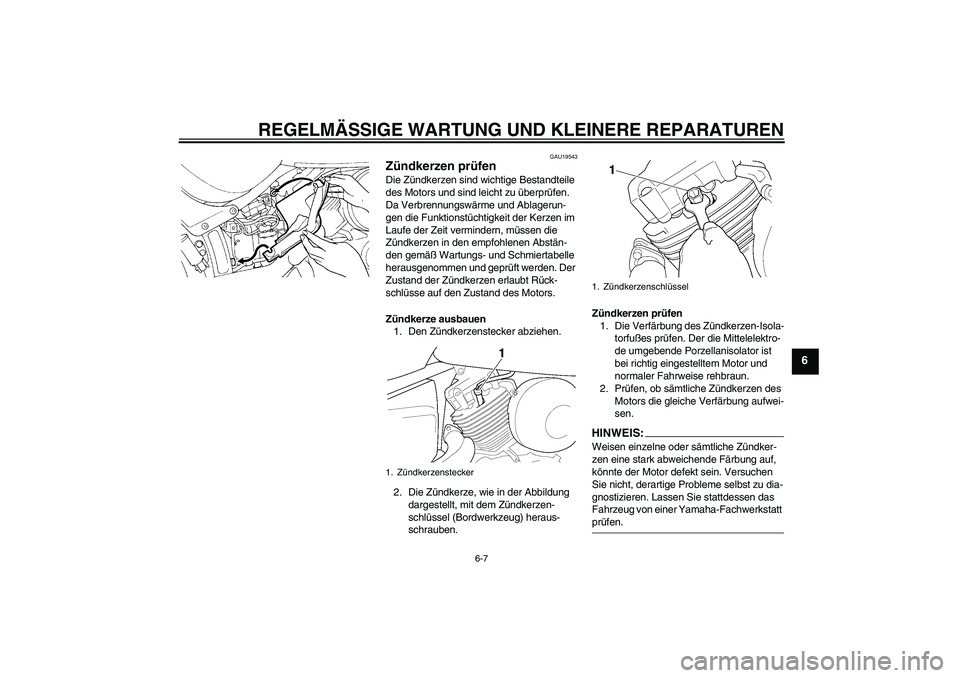

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
GAU19543
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sind leicht zu überprüfen.
Da Verbrennungswärme und Ablagerun-
gen die Funktionstüchtigkeit der Kerzen im
Laufe der Zeit vermindern, müssen die
Zündkerzen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
herausgenommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt Rück-
schlüsse auf den Zustand des Motors.
Zündkerze ausbauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze, wie in der Abbildung
dargestellt, mit dem Zündkerzen-
schlüssel (Bordwerkzeug) heraus-
schrauben.Zündkerzen prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen des
Motors die gleiche Verfärbung aufwei-
sen.
HINWEIS:Weisen einzelne oder sämtliche Zündker-
zen eine stark abweichende Färbung auf,
könnte der Motor defekt sein. Versuchen
Sie nicht, derartige Probleme selbst zu dia-
gnostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
U5SCG1G0.book Page 7 Wednesday, September 10, 2003 2:03 PM

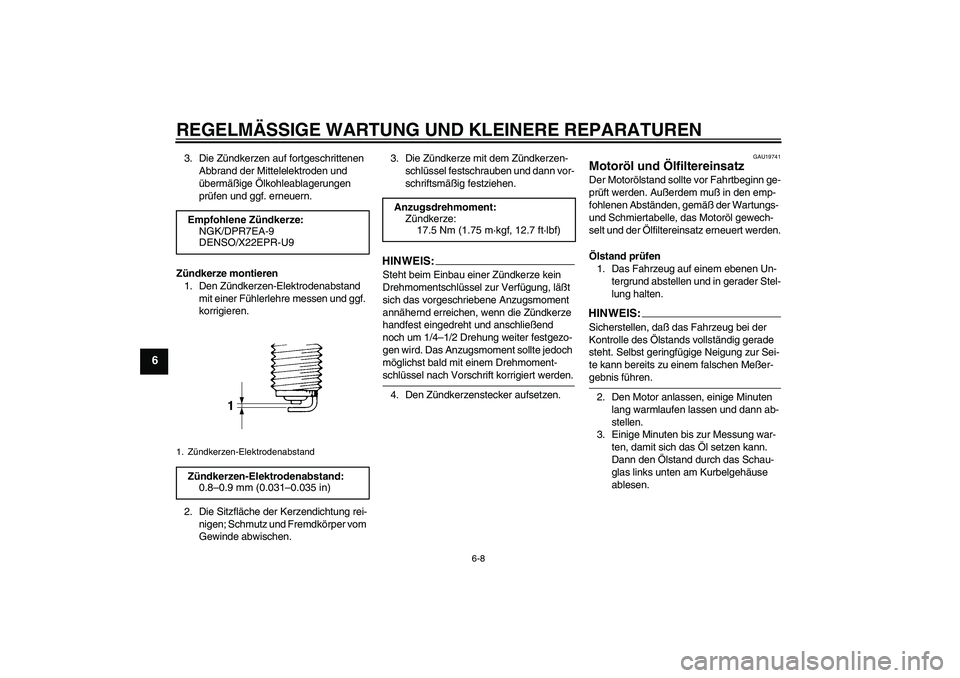

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
3. Die Zündkerzen auf fortgeschrittenen
Abbrand der Mittelelektroden und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.3. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann vor-
schriftsmäßig festziehen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, läßt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
GAU19741
Motoröl und Ölfiltereinsatz Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muß in den emp-
fohlenen Abständen, gemäß der Wartungs-
und Schmiertabelle, das Motoröl gewech-
selt und der Ölfiltereinsatz erneuert werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, daß das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Meßer-gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
3. Einige Minuten bis zur Messung war-
ten, damit sich das Öl setzen kann.
Dann den Ölstand durch das Schau-
glas links unten am Kurbelgehäuse
ablesen. Empfohlene Zündkerze:
NGK/DPR7EA-9
DENSO/X22EPR-U9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5SCG1G0.book Page 8 Wednesday, September 10, 2003 2:03 PM

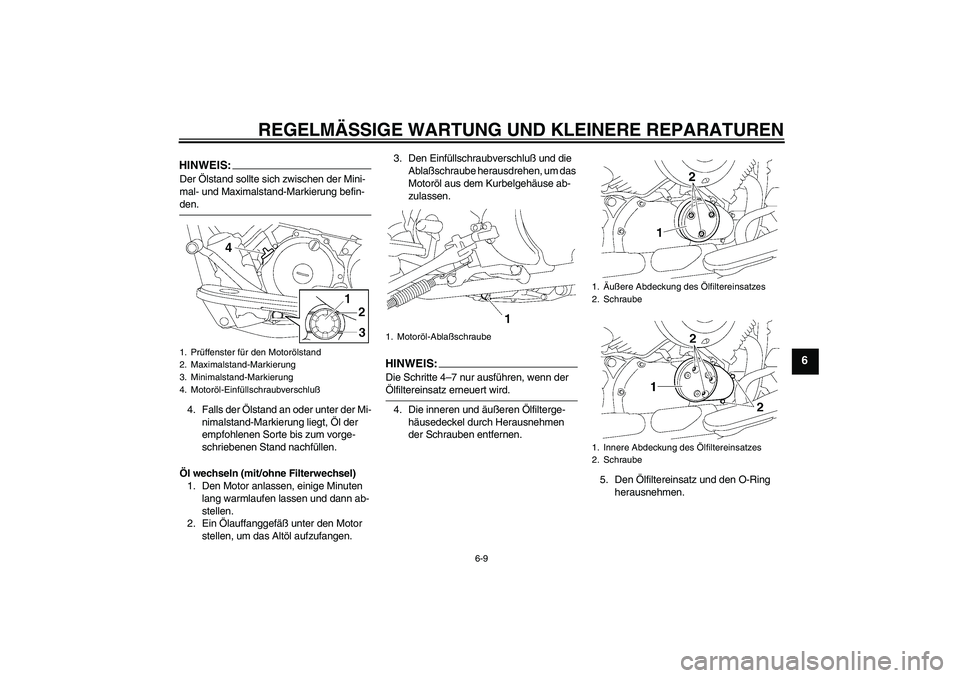

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
4. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.3. Den Einfüllschraubverschluß und die
Ablaßschraube herausdrehen, um das
Motoröl aus dem Kurbelgehäuse ab-
zulassen.
HINWEIS:Die Schritte 4–7 nur ausführen, wenn der Ölfiltereinsatz erneuert wird.
4. Die inneren und äußeren Ölfilterge-
häusedeckel durch Herausnehmen
der Schrauben entfernen.
5. Den Ölfiltereinsatz und den O-Ring
herausnehmen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
4. Motoröl-Einfüllschraubverschluß
1. Motoröl-Ablaßschraube
1.Äußere Abdeckung des Ölfiltereinsatzes
2. Schraube
1. Innere Abdeckung des Ölfiltereinsatzes
2. Schraube
U5SCG1G0.book Page 9 Wednesday, September 10, 2003 2:03 PM

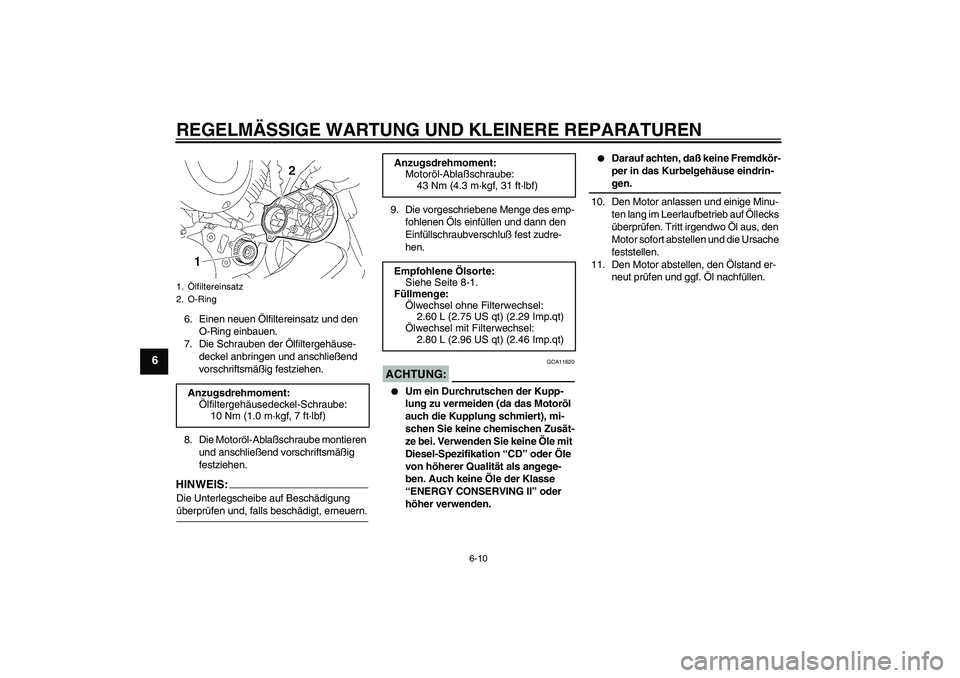

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
6. Einen neuen Ölfiltereinsatz und den
O-Ring einbauen.
7. Die Schrauben der Ölfiltergehäuse-
deckel anbringen und anschließend
vorschriftsmäßig festziehen.
8. Die Motoröl-Ablaßschraube montieren
und anschließend vorschriftsmäßig
festziehen.HINWEIS:Die Unterlegscheibe auf Beschädigung überprüfen und, falls beschädigt, erneuern.9. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluß fest zudre-
hen.
ACHTUNG:
GCA11620


Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als angege-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.


Darauf achten, daß keine Fremdkör-
per in das Kurbelgehäuse eindrin-gen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
11. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.
1.Ölfiltereinsatz
2. O-RingAnzugsdrehmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ölwechsel ohne Filterwechsel:
2.60 L (2.75 US qt) (2.29 Imp.qt)
Ölwechsel mit Filterwechsel:
2.80 L (2.96 US qt) (2.46 Imp.qt)
