2004 YAMAHA WR 250F check engine

3 - 27
INSP
ADJ
12. Install:
Coolant reservoir cap
13. Start the engine and let it warm
up for several minutes.
14. Turn off the engine and inspect
the coolant level.
Refer to “COOLANT LEVEL
INSPECTION” section.
NOTE:Before checking the coolant level
wait a few minutes until the coolant
settles.
EC355000RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap)
1
Valve and valve seat
2
Crack/damage
→ Replace.
Exist fur deposits
3
→ Clean
or replace.
RADIATOR CAP OPENING
PRESSURE INSPECTION
1. Attach:
Radiator cap tester
1 and
adapter
2
NOTE:Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Radiator cap opening
pressure:
110 kPa
(1.1 kg/cm
2, 15.6 psi)
12. Monter:
Le bouchon du réservoir de
liquide de refroidissement
13. Démarrez le moteur et laisser chauf-
fer quelques minutes.
14. Arrêter le moteur et vérifier le
niveau du liquide de refroidisse-
ment.
Se reporter à la section “CON-
TROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSE-
MENT”.
N.B.:
Avant de vérifier le niveau du liquide de
refroidissement, attendre quelques minu-
tes que le liquide soir reposé.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
Joint (bouchon du radiateur) 1
Soupape et siège de soupape 2
Craquelure/endommagement →
Changer.
Dépôts de tartre 3 → Nettoyer et
changer.
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
Testeur de bouchon du radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon du radia-
teur avec de l’eau.
3
Bouchon du radiateur
2. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression d’ouverture de
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
ENGINE
MOTEUR

3 - 29
INSP
ADJ
3. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Replace.
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester
1 and
adapter
2
3. Apply the specified pressure.
NOTE:Do not apply pressure more than
specified pressure.
Radiator should be filled fully.
Radiator cap tester:
YU-24460-01/
90890-01325
Radiator cap tester
adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa
(1.8 kg/cm
2, 25.6 psi)
4. Inspect:
Pressure
Impossible to maintain the
specified pressure for 10 sec-
onds
→ Repair.
Radiator
1
Radiator hose joint
2
Coolant leakage
→ Repair or
replace.
Radiator hose
3
Swelling
→ Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play
a
Out of specification
→ Adjust.
Clutch lever free play a:
8 ~ 13 mm
(0.31 ~ 0.51 in)
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Changer.
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Attacher:
Testeur de bouchon du radiateur
1 et embout d’adaptation 2
3. Appliquer la pression spécifiée.
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccord des tuyaux du radiateur
2
Fuites du liquide de refroidisse-
ment → Réparer ou changer.
Tuyaux du radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécification → Régler.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Embout d’adaptation du
testeur de bouchon de
radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
Jeu du levier d’embrayage
a:
8 à 13 mm
(0,31 à 0,51 in)
ENGINE
MOTEUR

3 - 31
INSP
ADJ
2. Adjust:
Clutch lever free play
NOTE:Make minute adjustment on the
lever side using the adjuster
2.
After adjustment, check proper
operation of clutch lever. Clutch lever free play adjust-
ment steps:
Loosen the locknuts
1.
Adjust the free play by changing
their tightening position.
Tighten the locknuts.
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play
a
Out of specification
→ Adjust.
2. Adjust:
Throttle grip free play
Throttle grip free play a:
3 ~ 5 mm
(0.12 ~ 0.20 in)
Throttle grip free play adjust-
ment steps:
Slide the adjuster cover.
Loosen the locknut
1.
Turn the adjuster
2 until the
specified free play is obtained.
Tighten the locknut.
NOTE:Before adjusting the throttle cable
free play, the engine idle speed
should be adjusted.
WARNING
After adjusting the throttle
cable free play, start the engine
and turn the handlebar to right
and left and make sure that the
engine idling does not run
faster.
21
2. Régler:
Jeu de levier d’embrayage
N.B.:
Faire un réglage plus fin du côté du
levier à l’aide du dispositif de réglage
2.
Après le réglage, contrôler de bon
fonctionnement du levier d’embraya-
ge. Etapes de réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Régler le jeu en modifiant leur ser-
rage.
Serrer les contre-écrous.
REGLAGE DES CABLES DES GAZ
1. Contrôler:
Jeu à la poignée des gaz a
Hors spécification → Régler.
2. Régler:
Jeu à la poignée des gaz
Jeu à la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
Etapes de réglage du jeu à la poi-
gnée des gaz:
Faire glisser le couvercle du régu-
lateur.
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu’à ce
que le jeu spécifié soit obtenu.
Serrer le contre-écrou.
N.B.:
Avant de régler le jeu des câbles des
gaz, il faut régler la vitesse de marche
au ralenti du moteur.
AVERTISSEMENT
Après le réglage, tourner le guidon
vers la droite et démarrer le
moteur et la gauche et s’assurer
que le régime de ralenti du moteur
ne change pas.
ENGINE
MOTEUR

3 - 33
INSP
ADJ
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap)
1
Cover (grip cap)
2
Throttle grip cap
3
2. Apply:
Lithium soap base grease
On the throttle cable end
a.
3. Install:
Throttle grip cap
Screw (throttle grip cap)
Cover (grip cap)
Cover (throttle cable cap)
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)
HOT STARTER LEVER
ADJUSTMENT
1. Check:
Hot starter lever free play
a
Out of specification
→ Adjust.
2. Adjust:
Hot starter lever free play
NOTE:After adjustment, check proper oper-
ation of hot starter.
Hot starter lever free
play a:
3 ~ 6 mm
(0.12 ~ 0.24 in)
Hot starter lever free play
adjustment steps:
Loosen the locknut
1.
Turn the adjuster
2 until free
play
a is within the specified
limits.
Tighten the locknut.
GRAISSAGE DE
L’ACCELERATEUR
1. Déposer:
Cache (capuchon du logement du
câble des gaz) 1
Cache (capuchon de la poignée
des gaz) 2
Logement de la poignée des gaz
3
2. Appliquer:
Graisse à base de savon au
lithium
A l’extrémité des câbles des gaz
a.
3. Monter:
Logement de la poignée des gaz
Vis (logement de la poignée des
gaz)
Cache (capuchon de la poignée
des gaz)
Cache (capuchon du logement du
câble des gaz)
T R..te4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DEMARREUR A CHAUD
1. Contrôler:
Jeu du levier de démarreur à
chaud a
Hors spécification → Ajuster.
2. Régler:
Jeu du levier de démarreur à
chaud
N.B.:
Après le réglage, s’assurer du bon fonc-
tionnement du démarreur à chaud.
Jeu du levier de démarreur
à chaud a:
3 à 6 mm (0,12 à 0,24 in)
Points de réglage du jeu de démar-
reur à chaud:
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu’à ce
que le jeu a soit dans les limites
spécifiées.
Serrer le contre-écrou.

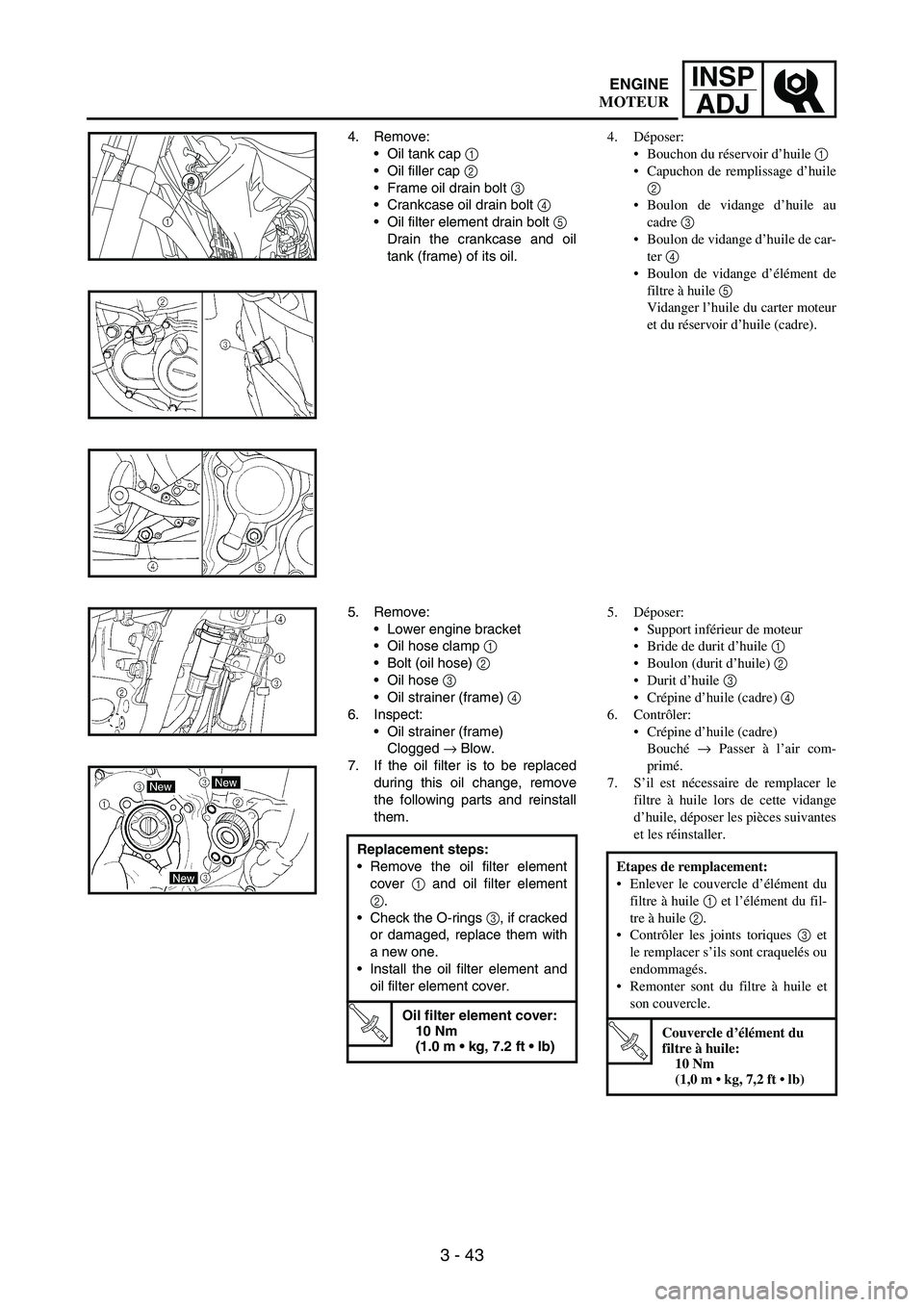

ENGINE
MOTEUR

3 - 43
INSP
ADJ
4. Remove:
Oil tank cap
1
Oil filler cap
2
Frame oil drain bolt
3
Crankcase oil drain bolt
4
Oil filter element drain bolt
5
Drain the crankcase and oil
tank (frame) of its oil.
1
5. Remove:
Lower engine bracket
Oil hose clamp
1
Bolt (oil hose)
2
Oil hose
3
Oil strainer (frame)
4
6. Inspect:
Oil strainer (frame)
Clogged
→ Blow.
7. If the oil filter is to be replaced
during this oil change, remove
the following parts and reinstall
them.
Replacement steps:
Remove the oil filter element
cover
1 and oil filter element
2.
Check the O-rings
3, if cracked
or damaged, replace them with
a new one.
Install the oil filter element and
oil filter element cover.
T R..
Oil filter element cover:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
4. Déposer:
Bouchon du réservoir d’huile 1
Capuchon de remplissage d’huile
2
Boulon de vidange d’huile au
cadre 3
Boulon de vidange d’huile de car-
ter 4
Boulon de vidange d’élément de
filtre à huile 5
Vidanger l’huile du carter moteur
et du réservoir d’huile (cadre).
5. Déposer:
Support inférieur de moteur
Bride de durit d’huile 1
Boulon (durit d’huile) 2
Durit d’huile 3
Crépine d’huile (cadre) 4
6. Contrôler:
Crépine d’huile (cadre)
Bouché → Passer à l’air com-
primé.
7. S’il est nécessaire de remplacer le
filtre à huile lors de cette vidange
d’huile, déposer les pièces suivantes
et les réinstaller.
Etapes de remplacement:
Enlever le couvercle d’élément du
filtre à huile 1 et l’élément du fil-
tre à huile 2.
Contrôler les joints toriques 3 et
le remplacer s’ils sont craquelés ou
endommagés.
Remonter sont du filtre à huile et
son couvercle.
T R..
Couvercle d’élément du
filtre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
ENGINE
MOTEUR

3 - 45
INSP
ADJ
8. Install:
Copper washer
1
Oil strainer (frame)
2
Oil hose
3
Bolt (oil hose)
4
Oil hose clamp
5
Lower engine bracket
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Frame oil drain bolt
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil tank cap
13. Check:
Engine oil level
T R..70 Nm (7.0 m · kg, 50 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
Oil quantity:
Periodic oil change:
1.2 L
(1.06 Imp qt,
1.27 US qt)
With oil filter
replacement:
1.3 L
(1.14 Imp qt,
1.37 US qt)
Total amount:
1.4 L
(1.23 Imp qt,
1.48 US qt)
New
New
8. Monter:
Rondelle en cuivre 1
Crépine d’huile (cadre) 2
Durit d’huile 3
Boulon (durit d’huile) 4
Bride de durit d’huile 5
Support inférieur du moteur
9. Monter:
Rondelle en cuivre
Boulon de vidange d’élément de
filtre à huile
Boulon de vidange d’huile de car-
ter
Boulon de vidange d’huile de
cadre
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Bouchon du réservoir d’huile
13. Contrôler:
Niveau de l’huile moteur
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantité d’huile:
Vidange périodique:
1,2 L
(1,06 Imp qt,
1,27 US qt)
Avec changement du
filtre à huile:
1,3 L
(1,14 Imp qt,
1,37 US qt)
Quantité totale:
1,4 L
(1,23 Imp qt,
1,48 US qt)
New
New
ENGINE
MOTEUR

3 - 47
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure
check bolt
1.
Start the engine and keep it
idling until oil starts to seep from
the oil pressure check bolt. If no
oil comes out after one minute,
turn the engine off so it will not
seize.
Check oil passages and oil
pump for damage or leakage.
Start the engine after solving
the problem(s) and recheck the
oil pressure.
Tighten the oil pressure check
bolt.
T R..
Oil pressure check bolt:
10 Nm
(1.0 m  kg, 7.2 ft  lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw
1
* Except for USAAdjustment steps:
NOTE:To optimize the fuel flow at a
smaller throttle opening, each
machine’s pilot screw has been
individually set at the factory.
Before adjusting the pilot screw,
turn it in fully and count the num-
ber of turns. Record this number
as the factory-set number of turns
out.
Turn in the pilot screw until it is
lightly seated.
Turn out the pilot screw by the
factory-set number of turns.
Pilot screw:
2 turns out (example)
* 1-1/2 turns out
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RICHESSE
1. Régler:
Vis de richesse 1
* Excepté USA Etapes du contrôle:
Desserrer légèrement le boulon 1
de contrôle de la pression d’huide.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter au niveau du
boulon de la rampe de graissage. Si
l’huile ne sort pas après une
minute, arrêter le moteur pour évi-
ter qu’il ne grippe.
Vérifier les passages d’huile et la
pompe à huile pour voir s’il y a des
fuites ou des dégâts.
Mettre le moteur en marche après
avoir remédié au(x) problème(s) et
vérifier à nouveau la pression
d’huile.
Serrer le boulon de contrôle de la
pression d’huile au couple indiqué.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Etapes de réglage:
N.B.:
Afin d’optimiser le flux de carburant
à plus petite ouverture des gaz, la vis
de richesse de chaque véhicule a été
réglée individuellement à l’usine.
Avant de régler la vis de richesse, la
visser complètement en comptant le
nombre de tours exact. Noter ce chif-
fre et dévisser la vis de ce nombre de
tours.
Visser la vis de richesse jusqu’à ce
qu’elle touche légèrement son
siège.
Dévisser la vis de richesse du nom-
bre de tour réglé à l’usine.
Vis de richesse:
2 tours en arrière
(exemple)
* 1-1/2 tours en arrière
ENGINE
MOTEUR

3 - 49
INSP
ADJ
ENGINE IDLING SPEED
ADJUSTMENT
1. Start the engine and thoroughly
warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW
ADJUSTMENT” section.
Turn the throttle stop screw
1
until the specified engine idling
speed.
NOTE:Using a digital engine tachometer
for idle speed adjustment, detect
the engine idling speed by bring-
ing the sensing element
c of the
engine tachometer close to the
ignition coil
2.
To increase idle speed → Turn
the throttle stop screw 1 in
a.
To decrease idle speed → Turn
the throttle stop screw 1 out
b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION
AND ADJUSTMENT
NOTE:The valve clearance should be
adjusted when the engine is cool to
the touch.
The piston must be at Top Dead
Center (T.D.C.) on compression
stroke to check or adjust the valve
clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK
AND SIDE COVERS” section
in the CHAPTER 4.
2. Drain:
Coolant
Refer to “COOLANT
REPLACEMENT” section.REGLAGE DU REGIME DE
RALENTI
1. Mettre le moteur en marche et bien
le chauffer.
2. Régler:
Régime de ralenti du moteur
Etapes de réglage:
Régler la vis de richesse.
Se reporter à la section
“REGLAGE DE LA VIS DE
RICHESSE”.
Tourner la vis de butée de l’accélé-
rateur 1 jusqu’à ce que le moteur
tourne à la vitesse de ralenti spéci-
fiée.
N.B.:
S’équiper d’un tachymètre moteur
numérique pour réglage du régime de
ralenti. Pour détecter le régime du
ralenti approcher le capteur du tachy-
mètre c près de la bobine d’allu-
mage 2.
Pour augmenter la régime de
ralenti → Serrer a la vis de
butée de l’accélérateur 1.
Pour diminuer le régime de ralenti
→ Desserrer b la vis de butée de
l’accélérateur 1.
Régime de ralenti du
moteur:
1.900 à 2.100 tr/mn
CONTROLE ET REGLAGE DU JEU
DE SOUPAPES
N.B.:
Le jeu de soupapes doit être réglé
quand le moteur est froid au toucher.
Vérifier ou régler le jeu de soupapes
avec le piston au point mort haut
(PMH) sur la course de compression.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.
ENGINE
MOTEUR
