2004 YAMAHA WOLVERINE 400 ESP

FBU00946
INTRODUCTION
Félicitations pour l’achat du YFM400A de Yamaha. Ce
modèle représente le fruit de nombreuses années d’expé-
rience Yamaha dans la production de véhicules de sport,
de tourisme et de course. Ce véhicule permettra à son pi-
lote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domai-
nes.
Ce manuel apporte une meilleure compréhension des ca-
ractéristiques et du fonctionnement du véhicule. Le ma-
nuel donne en outre des conseils importants relatifs à
la sécurité. Il informe sur les compétences et techni-
ques particulières indispensables au pilotage du véhi-
cule.
Ce manuel explique également les procédés d’ins-
pection et d’entretien élémentaires. Les concessionnaires
Yamaha sont au service de leur clientèle et répondront à
toute question concernant le fonctionnement ou l’entre-
tien de ce véhicule.
SBU00946
INTRODUCCIÓN
Le felicitamos por su compra de la Yamaha
YFM400A. Representa el resultado de muchos años
de experiencia de Yamaha en la producción de má-
quinas deportivas, de turismo, y de competición que
marcan el ritmo de las carreras. Con la compra de
esta Yamaha, podrá apreciar el alto grado de perfec-
ción técnica y fiabilidad que han convertido a
Yamaha en el líder de estos campos.
El presente manual le proporcionará un buen cono-
cimiento básico de las características y el manejo del
ATV.
También contiene indicaciones importan-
tes acerca de la seguridad y aporta información
sobre las técnicas y habilidades especiales ne-
cesarias para conducir el ATV, así como los pro-
cedimientos básicos de mantenimiento e inspección.
Si tiene alguna duda respecto al mantenimiento o
manejo del ATV, consulte a su concesionario
Yamaha.
U5VH61.book Page 5 Friday, May 2, 2003 2:19 PM

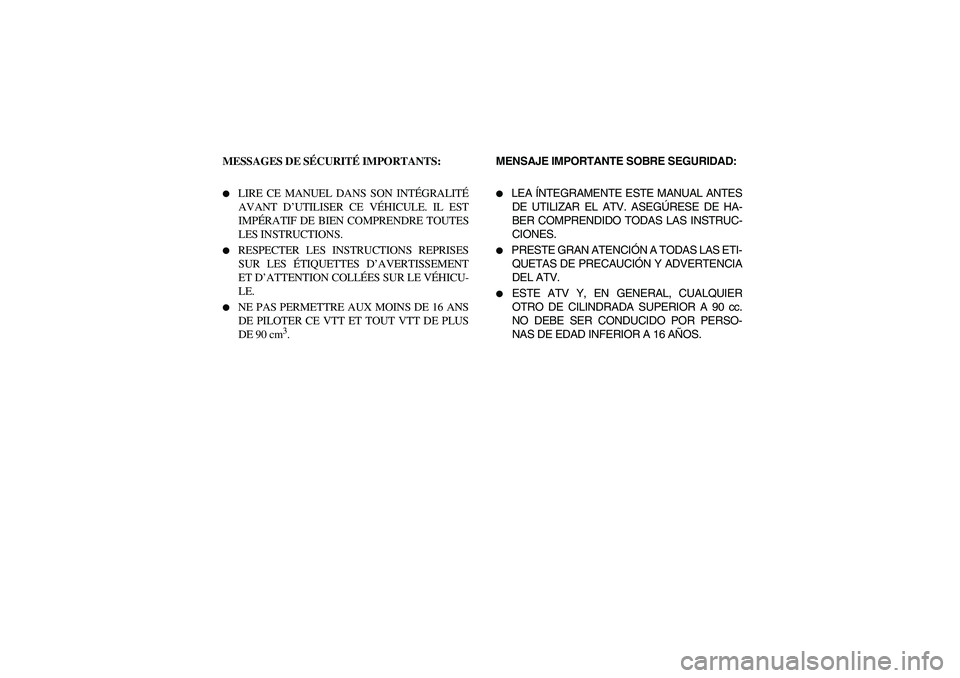

MESSAGES DE SÉCURITÉ IMPORTANTS:

LIRE CE MANUEL DANS SON INTÉGRALITÉ
AVANT D’UTILISER CE VÉHICULE. IL EST
IMPÉRATIF DE BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS.


RESPECTER LES INSTRUCTIONS REPRISES
SUR LES ÉTIQUETTES D’AVERTISSEMENT
ET D’ATTENTION COLLÉES SUR LE VÉHICU-
LE.


NE PAS PERMETTRE AUX MOINS DE 16 ANS
DE PILOTER CE VTT ET TOUT VTT DE PLUS
DE 90 cm
3.MENSAJE IMPORTANTE SOBRE SEGURIDAD:


LEA ÍNTEGRAMENTE ESTE MANUAL ANTES
DE UTILIZAR EL ATV. ASEGÚRESE DE HA-
BER COMPRENDIDO TODAS LAS INSTRUC-
CIONES.


PRESTE GRAN ATENCIÓN A TODAS LAS ETI-
QUETAS DE PRECAUCIÓN Y ADVERTENCIA
DEL ATV.


ESTE ATV Y, EN GENERAL, CUALQUIER
OTRO DE CILINDRADA SUPERIOR A 90 cc.
NO DEBE SER CONDUCIDO POR PERSO-
NAS DE EDAD INFERIOR A 16 AÑOS.
U5VH61.book Page 7 Friday, May 2, 2003 2:19 PM

FBU00801
RENSEIGNEMENTS
IMPORTANTS SUR CE MANUEL
LE NON-RESPECT DES AVERTISSEMENTS DON-
NÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES ET LA MORT.
Les informations particulièrement importantes sont repé-
rées par les notations suivantes:_ Le symbole de danger incite à ÊTRE VIGILANT,
CAR LA SÉCURITÉ EST EN JEU!
AVERTISSEMENT
_ Le non-respect des instructions données sous un
AVERTISSEMENT peut entraîner des blessuresgraves ou la mort
du pilote, d’un tiers ou d’une per-
sonne inspectant ou réparant le véhicule.
SBU00801
INFORMACIÓN IMPORTANTE
SOBRE ESTE MANUAL
LA INOBSERVANCIA DE LAS ADVERTENCIAS
CONTENIDAS EN ESTE MANUAL PUEDE ACA-
RREAR LESIONES GRAVES O INCLUSO MOR-
TALES.
La información de especial importancia se señala en
este manual con las siguientes notaciones:_ El símbolo de alerta de seguridad significa
¡ATENCIÓN! ¡MANTÉNGASE ALERTA! ¡PELI-
GRA SU SEGURIDAD!
ADVERTENCIA
_ La inobservancia de las instrucciones de AD-
VERTENCIA puede ser causa de lesiones graveso mortales
para el usuario de la máquina, las per-
sonas situadas en sus proximidades o los técni-
cos encargados de su inspección o reparación.
U5VH61.book Page 2 Friday, May 2, 2003 2:19 PM

ATTENTION:
Un ATTENTION indique les précautions particuliè-
res à prendre pour éviter d’endommager le véhicule.
N.B.:
Un N.B. fournit les renseignements nécessaires à la clari-
fication et à la simplification des divers travaux.
AT E N C I O N :_ Los avisos de ATENCIÓN indican precauciones
especiales que deben adoptarse para evitar que
la máquina sufra daños.
NOTA:
Las NOTAS contienen información importante para
facilitar o aclarar los procedimientos.
U5VH61.book Page 4 Friday, May 2, 2003 2:19 PM

SBU00015
CONTENIDO
LOCALIZACION DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACION......... 1-2
INFORMACION SOBRE SEGURIDAD ....... 2-2
DESCRIPCION E IDENTIFICACION DE LA
MAQUINA ....................................................... 3-2
Registro de los números de
identificación ............................................. 3-4
Número de identificación de la llave.......... 3-6
Número de identificación del vehículo ...... 3-8
Etiqueta de modelo .................................. 3-10
FUNCIONES DE CONTROL ........................ 4-2
Interruptor principal ..................................... 4-2
Luces indicadoras y de aviso..................... 4-4
Velocímetro ................................................. 4-8
Indicador del nivel de combustible .......... 4-10
Interruptores del manillar.......................... 4-12
Palanca de aceleración............................ 4-16
Limitador de velocidad ............................. 4-18
Palanca del freno delantero ..................... 4-20
Pedal del freno y palanca del freno
trasero ..................................................... 4-22
1234
Freno de estacionamiento ....................... 4-24
Palanca de selección de marcha............. 4-26
Arranque por tracción de cable................ 4-28
Tapón del depósito de combustible......... 4-28
Grifo de combustible................................. 4-30
Starter (choke) .......................................... 4-32
Asiento....................................................... 4-34
Caja para objetos...................................... 4-36
Portapaquetes delantero.......................... 4-38
Portapaquetes trasero .............................. 4-38
Ajuste del amortiguador delantero........... 4-40
Ajuste del amortiguador trasero............... 4-42
Toma de CC auxiliar................................. 4-44
COMPROBACIONES A EFECTUAR ANTES
DE PONER EN MARCHA LA MAQUINA .... 5-3
Frenos delantero y trasero ......................... 5-6
Combustible .............................................. 5-12
Aceite de motor......................................... 5-16
Aceite de la transmisión ........................... 5-18
Refrigerante .............................................. 5-20
Palanca del acelerador............................. 5-22
Accesorios y elementos de fijación ......... 5-24
Luces ......................................................... 5-24
5
U5VH61.book Page 1 Friday, May 2, 2003 2:19 PM

Inspección de las pastillas del freno
delantero ................................................. 8-82
Inspección de las zapatas del freno
trasero ..................................................... 8-82
Comprobación del nivel de líquido de
frenos ...................................................... 8-84
Cambio del líquido de frenos ................... 8-88
Ajuste del juego libre de la palanca de
los frenos delanteros.............................. 8-90
Ajuste del pedal y de la palanca del
freno trasero ........................................... 8-92
Ajuste del interruptor de la luz de
freno trasero ........................................... 8-98
Inspección y lubricación de los
cables.................................................... 8-100
Lubricación de las palancas del freno y
del pedal del freno................................ 8-102
Desmontaje de una rueda ..................... 8-104
Montaje de las ruedas ............................ 8-106
Batería ..................................................... 8-108
Mantenimiento de la batería .................. 8-112
Cambio del fusible .................................. 8-114
Sustitución de la bombilla del faro ......... 8-118
Ajuste del haz del faro ............................ 8-122
Reemplazo de la bombilla de la luz de
cola/freno .............................................. 8-122
Localización de averías.......................... 8-124Gráfica de solución de problemas ......... 8-129
LIMPIEZA Y ALMACENAMIENTO ............... 9-2
A. Limpieza ................................................. 9-2
B. Almacenamiento .................................... 9-8
ESPECIFICACIONES................................ 10-13
TABLA DE CONVERSIÓN.......................... 11-2
91011
U5VH61.book Page 3 Friday, May 2, 2003 2:19 PM

1-2
1
FBU00464
EMPLACEMENT DES
ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES
Lire attentivement et comprendre toutes les étiquettes ap-
posées sur le véhicule. Elles contiennent des informa-
tions importantes pour la sécurité et le bon fonctionne-
ment du VTT.
Ne jamais décoller d’étiquette apposée sur le VTT. Si une
étiquette devient difficile à lire ou se décolle, s’adresser à
un concessionnaire Yamaha qui en fournira une autre.
SBU00464
LOCALIZACION DE LAS
ETIQUETAS DE ADVERTENCIA Y
ESPECIFICACION
Lea y asegúrese de haber comprendido el contenido
de todas las etiquetas de la máquina. Contienen in-
formación importante para la utilización correcta y
segura de su ATV.
No elimine ninguna de las etiquetas colocadas en la
ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitar-
le una de recambio.
U5VH61.book Page 2 Friday, May 2, 2003 2:19 PM

2-2
2
CONSIGNES DE SÉCURITÉ
FBU01314
UN VTT N’EST PAS UN JOUET ET SA CONDUI-TE PEUT ETRE DANGEREUSE. Un VTT se manie différemment des autres véhicules, y
compris des motocyclettes et des voitures. Un accident
est vite arrivé et peut survenir si les précautions nécessai-
res ne sont pas prises, même lors de l’exécution de
manœuvres de routine, telles que la prise de virages et la
conduite en côte ou sur des obstacles.
Le non-respect des instructions suivantes peut être à l’ori-
gine de GRAVES BLESSURES OU MÊME ENTRAÎ-
NER LA MORT:

Lire attentivement ce manuel et toutes les étiquettes
apposées sur le véhicule et respecter les marches à
suivre décrites.


Ne jamais conduire un VTT avant d’avoir suivi un
cours de pilotage.


Toujours observer les recommandations suivantes
concernant l’âge du conducteur:
–Un jeune de moins de 16 ans ne doit jamais conduire
un VTT d’une cylindrée de plus de 90 cm
3.


Ne jamais permettre aux moins de 16 ans conduire un
VTT sans la supervision d’adultes et ne pas laisser
rouler un jeune s’il n’a pas les aptitudes requises pour
conduire le VTT en toute sécurité.
INFORMACION SOBRE SEGURIDAD
SBU01314
EL ATV NO ES UN JUGUETE; SU CONDUCCIÓNPUEDE RESULTAR PELIGROSA. El ATV se conduce de modo distinto a otros vehícu-
los, como los coches o las motocicletas. Se puede
producir rápidamente una colisión o un vuelco, inclu-
so durante maniobras de rutina como giros, conduc-
ción en laderas o paso sobre obstáculos, si no se to-
man las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LESIO-
NES GRAVES O INCLUSO LA MUERTE:

Lea atentamente este manual y todas las etique-
tas, y siga los procedimientos de manejo descri-
tos.


No conduzca nunca un ATV sin el entrenamiento
y la instrucción adecuada.


Siga siempre las recomendaciones en cuanto a
la edad:
–Un muchacho menor de 16 años no debe con-
ducir nunca un ATV con motor de cilindrada su-
perior a 90 cc.


No permita que un muchacho menor de 16 años
maneje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo con
seguridad.
U5VH61.book Page 2 Friday, May 2, 2003 2:19 PM
