2004 YAMAHA FJR1300A Betriebsanleitungen (in German)

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.09-2.0×1 CR
(G)5JW-28199-G3
FJR1300
FJR1300A
BEDIENUNGSANLEITUNG

GAU26941

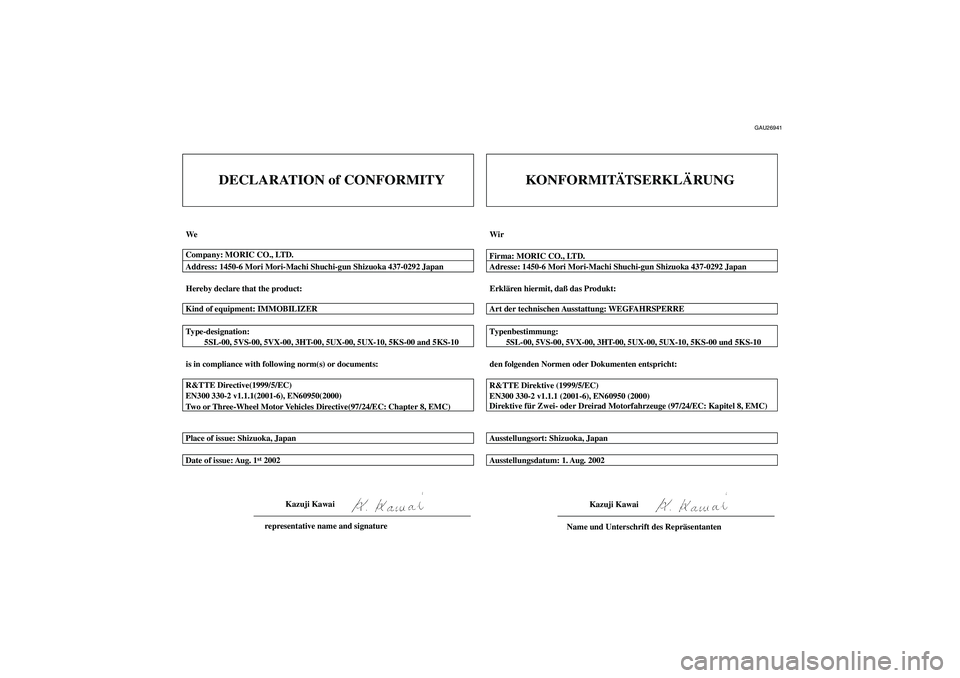

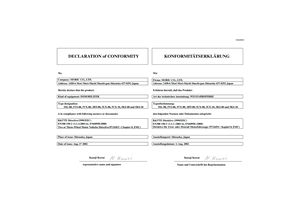

DECLARATION of CONFORMITY
We
Hereby declare that the product:
is in compliance with following norm(s) or documents: Type-designation:
5SL-00, 5VS-00, 5VX-00, 3HT-00, 5UX-00, 5UX-10, 5KS-00 and 5KS-10
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: Aug. 1
st 2002 Kind of equipment: IMMOBILIZER Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan Company: MORIC CO., LTD.
Kazuji Kawai
representative name and signature
Wir
Erklären hiermit, daß das Produkt:
den folgenden Normen oder Dokumenten entspricht: Typenbestimmung:
5SL-00, 5VS-00, 5VX-00, 3HT-00, 5UX-00, 5UX-10, 5KS-00 und 5KS-10
R&TTE Direktive (1999/5/EC)
EN300 330-2 v1.1.1 (2001-6), EN60950 (2000)
Direktive für Zwei- oder Dreirad Motorfahrzeuge (97/24/EC: Kapitel 8, EMC)
Ausstellungsort: Shizuoka, Japan
Ausstellungsdatum: 1. Aug. 2002 Art der technischen Ausstattung: WEGFAHRSPERRE Adresse: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan Firma: MORIC CO., LTD.
Kazuji Kawai
Name und Unterschrift des Repräsentanten
KONFORMITÄTSERKLÄRUNG
5JWG3.book Page 1 Friday, September 5, 2003 4:37 PM

VORWORT
GAU10100
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine FJR1300/FJR1300A, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und ge-
baut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser FJR1300/FJR1300A nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese
Bedienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch wie Sie
sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrades. Sollten Sie
darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
5JWG3.book Page 1 Friday, September 5, 2003 4:37 PM

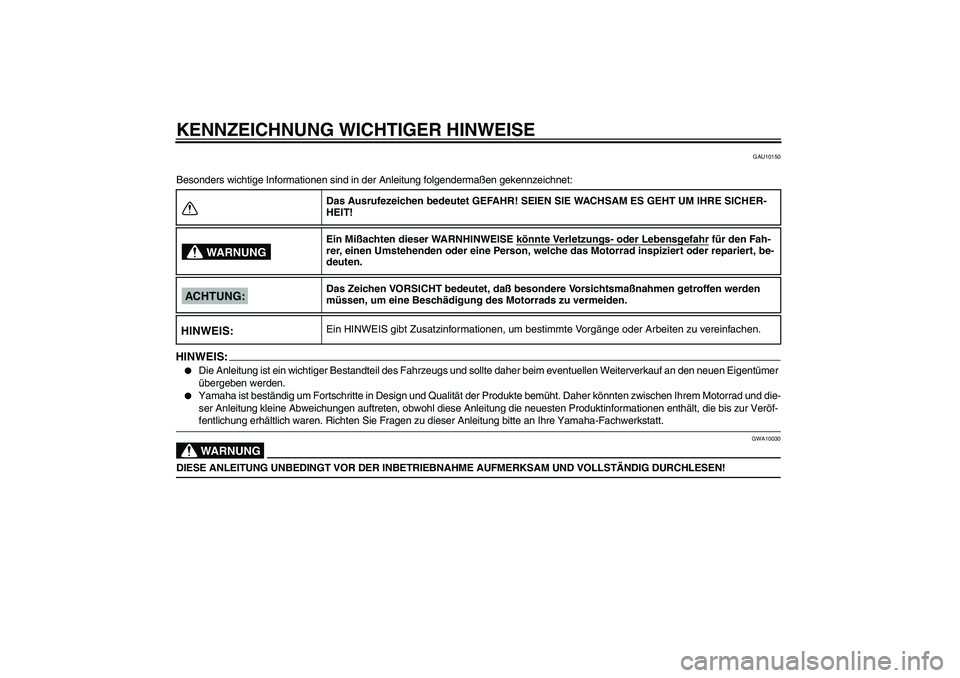

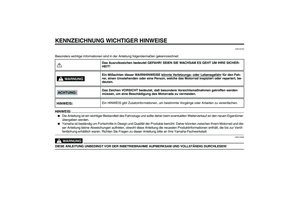

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10150
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:HINWEIS:

Die Anleitung ist ein wichtiger Bestandteil des Fahrzeugs und sollte daher beim eventuellen Weiterverkauf an den neuen Eigentümer
übergeben werden.


Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und die-
ser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bis zur Veröf-fentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre Yamaha-Fachwerkstatt.WARNUNG
GWA10030
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME AUFMERKSAM UND VOLLSTÄNDIG DURCHLESEN!Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE SICHER-
HEIT!
Ein Mißachten dieser WARNHINWEISE könnte Verletzungs- oder Lebensgefahr
für den Fah-
rer, einen Umstehenden oder eine Person, welche das Motorrad inspiziert oder repariert, be-
deuten.
Das Zeichen VORSICHT bedeutet, daß besondere Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Motorrads zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu vereinfachen.
WARNUNG
ACHTUNG:
HINWEIS:
5JWG3.book Page 1 Friday, September 5, 2003 4:37 PM

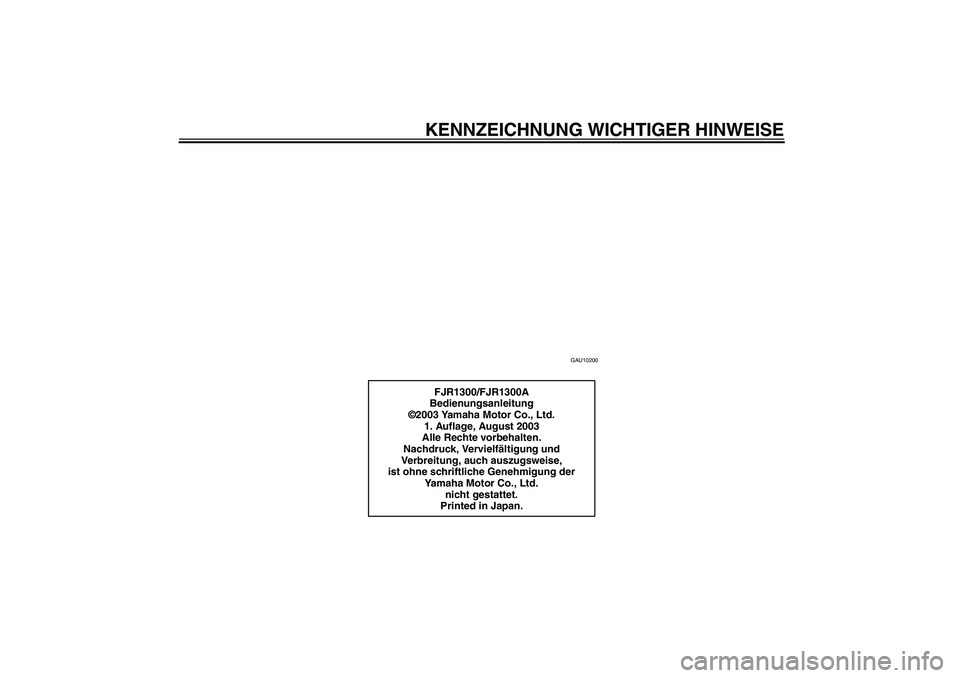

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
FJR1300/FJR1300A
Bedienungsanleitung
©2003 Yamaha Motor Co., Ltd.
1. Auflage, August 2003
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Printed in Japan.
5JWG3.book Page 2 Friday, September 5, 2003 4:37 PM

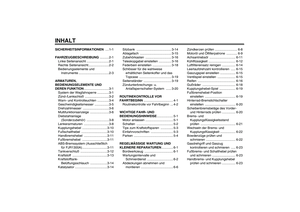

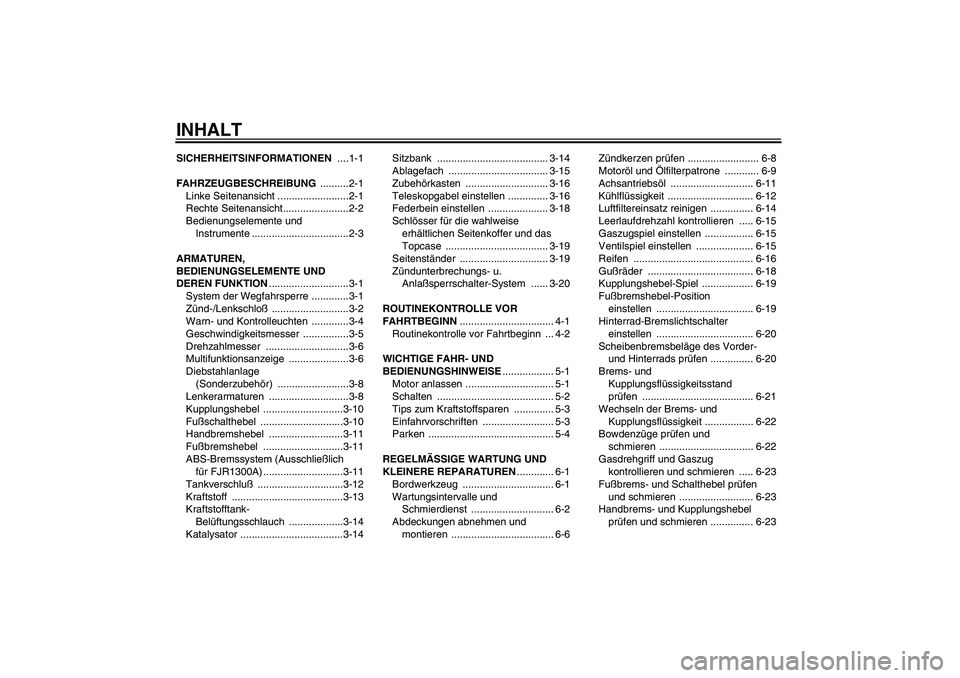

INHALTSICHERHEITSINFORMATIONEN ....1-1
FAHRZEUGBESCHREIBUNG ..........2-1

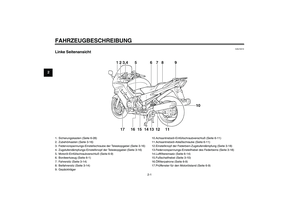

Linke Seitenansicht .........................2-1

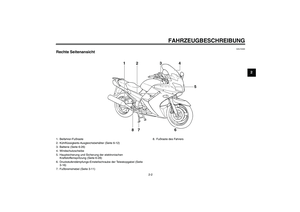

Rechte Seitenansicht.......................2-2

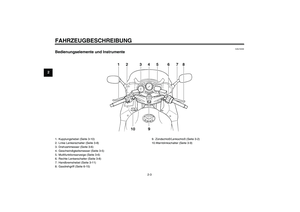

Bedienungselemente und
Instrumente ..................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION............................3-1

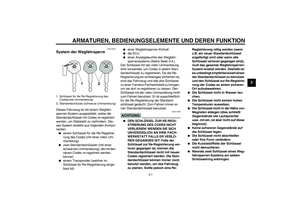

System der Wegfahrsperre .............3-1

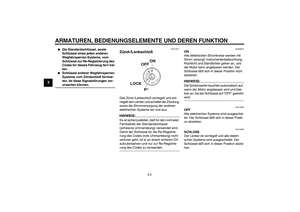

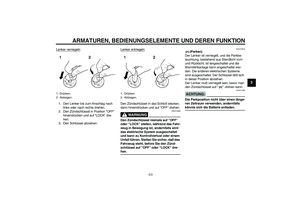

Zünd-/Lenkschloß ...........................3-2

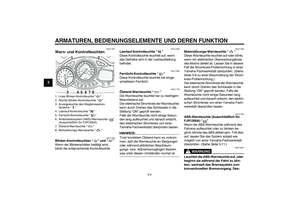

Warn- und Kontrolleuchten .............3-4
Geschwindigkeitsmesser ................3-5

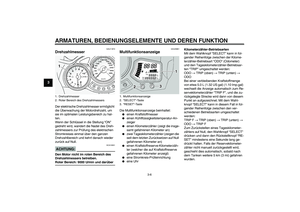

Drehzahlmesser .............................3-6

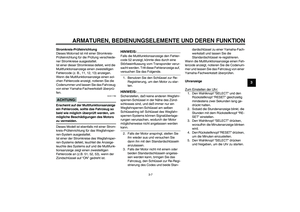

Multifunktionsanzeige .....................3-6

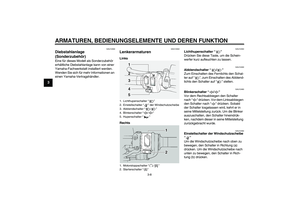

Diebstahlanlage
(Sonderzubehör) .........................3-8

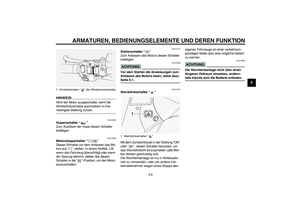

Lenkerarmaturen ............................3-8

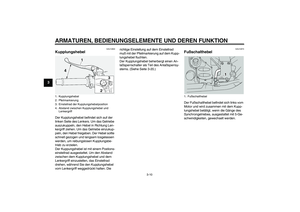

Kupplungshebel ............................3-10
Fußschalthebel .............................3-10
Handbremshebel ..........................3-11
Fußbremshebel ............................3-11
ABS-Bremssystem (Ausschließlich
für FJR1300A) ............................3-11

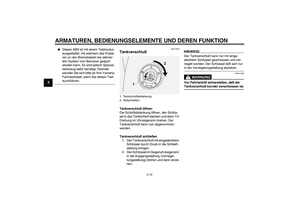

Tankverschluß ..............................3-12

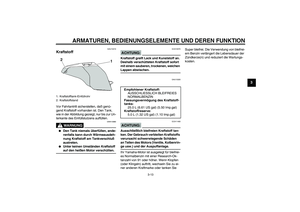

Kraftstoff .......................................3-13

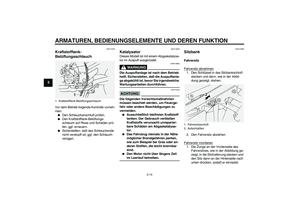

Kraftstofftank-
Belüftungsschlauch ...................3-14
Katalysator ....................................3-14Sitzbank ....................................... 3-14
Ablagefach ................................... 3-15

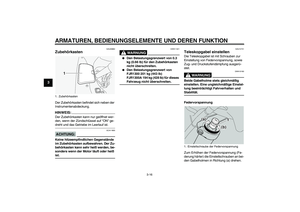

Zubehörkasten ............................. 3-16

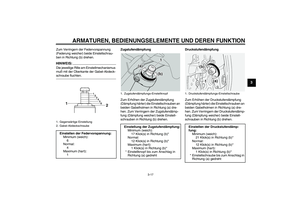

Teleskopgabel einstellen .............. 3-16

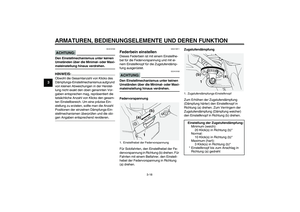

Federbein einstellen ..................... 3-18

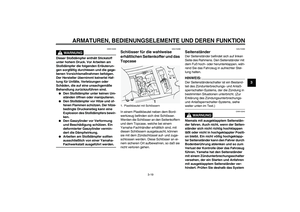

Schlösser für die wahlweise
erhältlichen Seitenkoffer und das
Topcase .................................... 3-19
Seitenständer ............................... 3-19
Zündunterbrechungs- u.

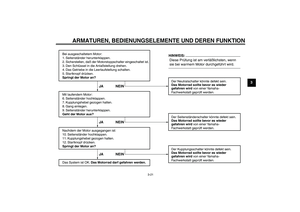

Anlaßsperrschalter-System ...... 3-20

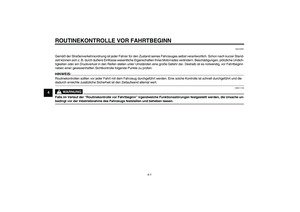

ROUTINEKONTROLLE VOR
FAHRTBEGINN................................. 4-1

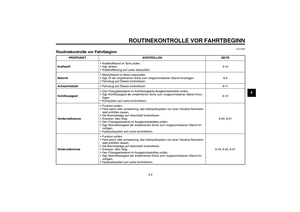

Routinekontrolle vor Fahrtbeginn ... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE.................. 5-1
Motor anlassen ............................... 5-1

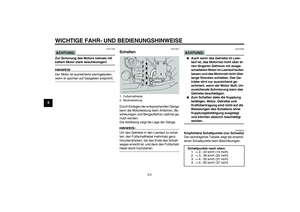

Schalten ......................................... 5-2

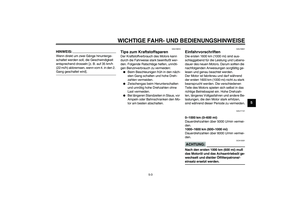

Tips zum Kraftstoffsparen .............. 5-3
Einfahrvorschriften ......................... 5-3
Parken ............................................ 5-4
REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN............. 6-1

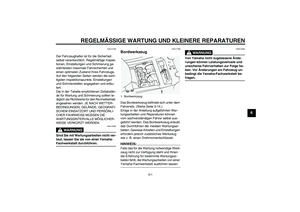

Bordwerkzeug ................................ 6-1

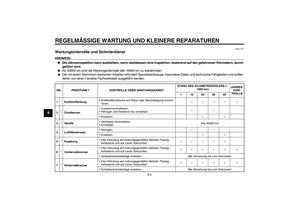

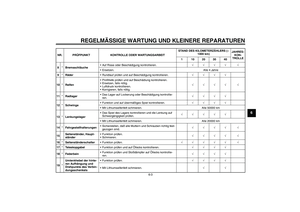

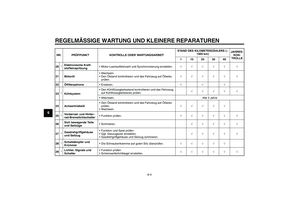

Wartungsintervalle und
Schmierdienst ............................. 6-2

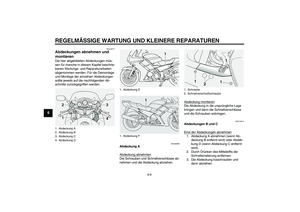

Abdeckungen abnehmen und

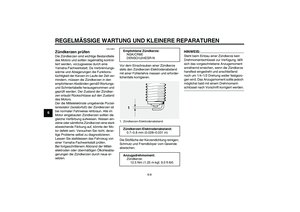

montieren .................................... 6-6Zündkerzen prüfen ......................... 6-8

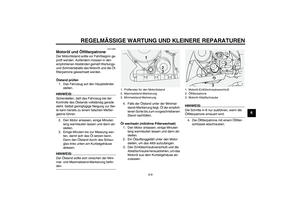

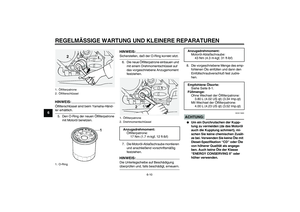

Motoröl und Ölfilterpatrone ............ 6-9
Achsantriebsöl ............................. 6-11

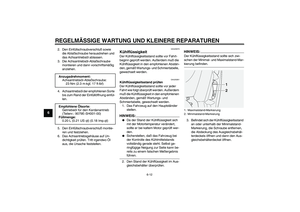

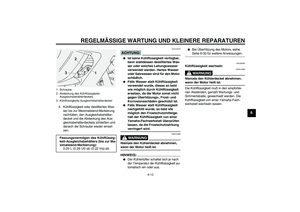

Kühlflüssigkeit .............................. 6-12

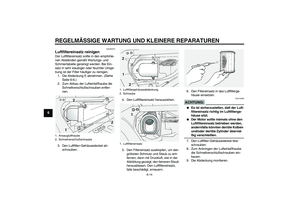

Luftfiltereinsatz reinigen ............... 6-14

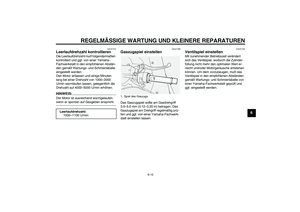

Leerlaufdrehzahl kontrollieren ..... 6-15
Gaszugspiel einstellen ................. 6-15
Ventilspiel einstellen .................... 6-15

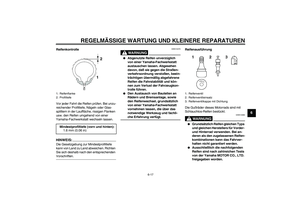

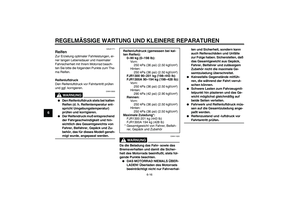

Reifen .......................................... 6-16

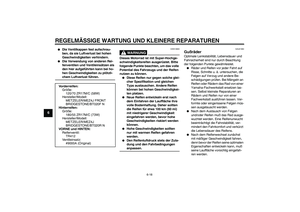

Gußräder ..................................... 6-18

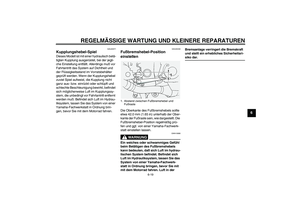

Kupplungshebel-Spiel .................. 6-19
Fußbremshebel-Position
einstellen .................................. 6-19
Hinterrad-Bremslichtschalter
einstellen .................................. 6-20
Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ............... 6-20
Brems- und
Kupplungsflüssigkeitsstand
prüfen ....................................... 6-21
Wechseln der Brems- und
Kupplungsflüssigkeit ................. 6-22
Bowdenzüge prüfen und
schmieren ................................. 6-22

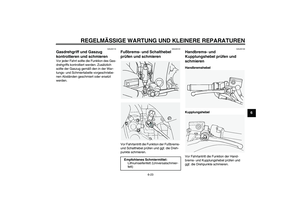

Gasdrehgriff und Gaszug
kontrollieren und schmieren ..... 6-23
Fußbrems- und Schalthebel prüfen
und schmieren .......................... 6-23
Handbrems- und Kupplungshebel
prüfen und schmieren ............... 6-235JWG3.book Page 1 Friday, September 5, 2003 4:37 PM

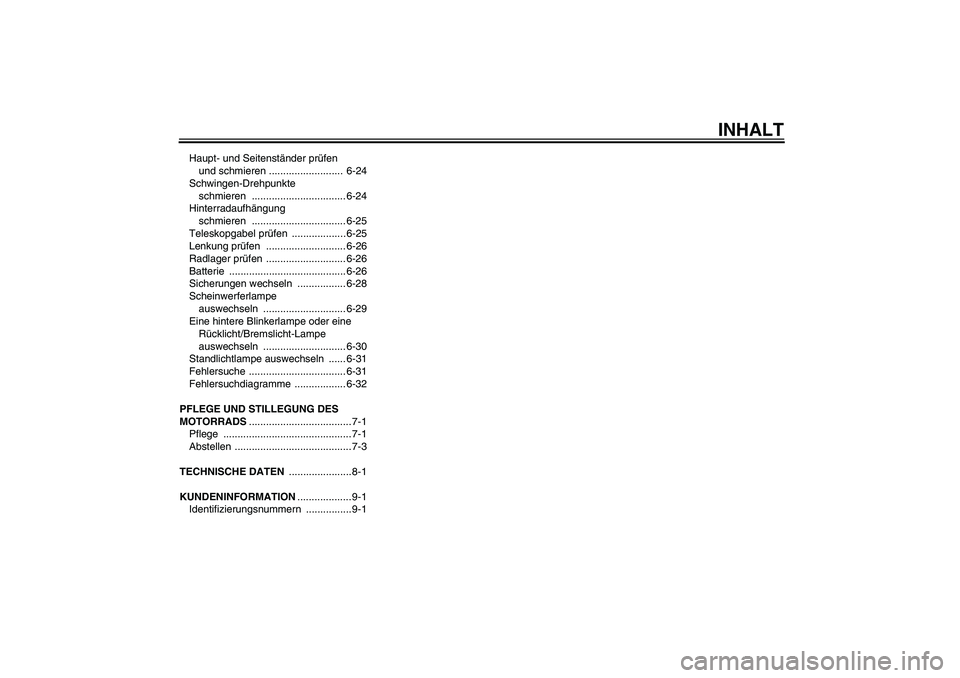

INHALT

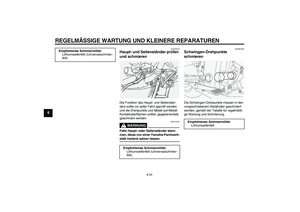

Haupt- und Seitenständer prüfen
und schmieren .......................... 6-24
Schwingen-Drehpunkte
schmieren ................................. 6-24

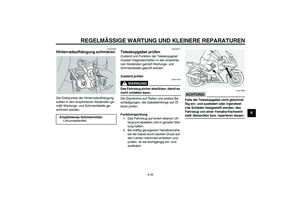

Hinterradaufhängung
schmieren ................................. 6-25
Teleskopgabel prüfen ................... 6-25

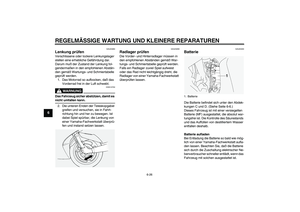

Lenkung prüfen ............................ 6-26
Radlager prüfen ............................ 6-26

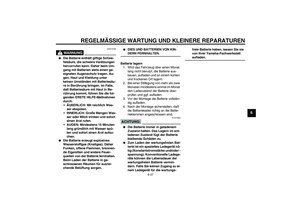

Batterie ......................................... 6-26
Sicherungen wechseln ................. 6-28
Scheinwerferlampe
auswechseln ............................. 6-29

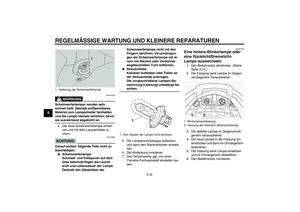

Eine hintere Blinkerlampe oder eine
Rücklicht/Bremslicht-Lampe
auswechseln ............................. 6-30
Standlichtlampe auswechseln ...... 6-31
Fehlersuche .................................. 6-31

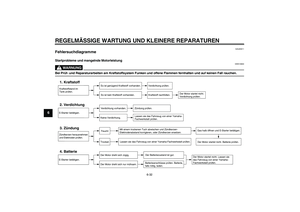

Fehlersuchdiagramme .................. 6-32
PFLEGE UND STILLEGUNG DES
MOTORRADS.................................... 7-1

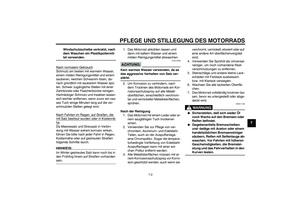

Pflege ............................................. 7-1

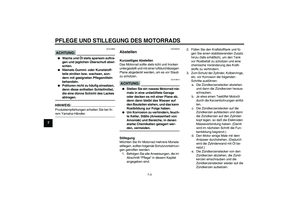

Abstellen ......................................... 7-3

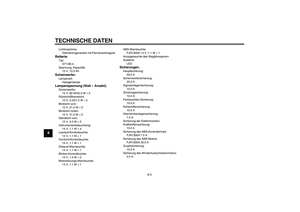

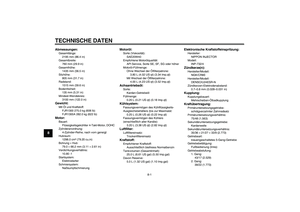

TECHNISCHE DATEN ......................8-1
KUNDENINFORMATION................... 9-1

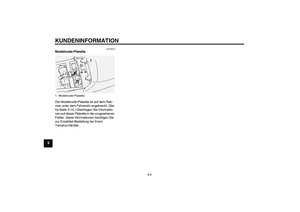

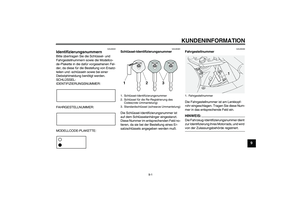

Identifizierungsnummern ................9-1
5JWG3.book Page 2 Friday, September 5, 2003 4:37 PM

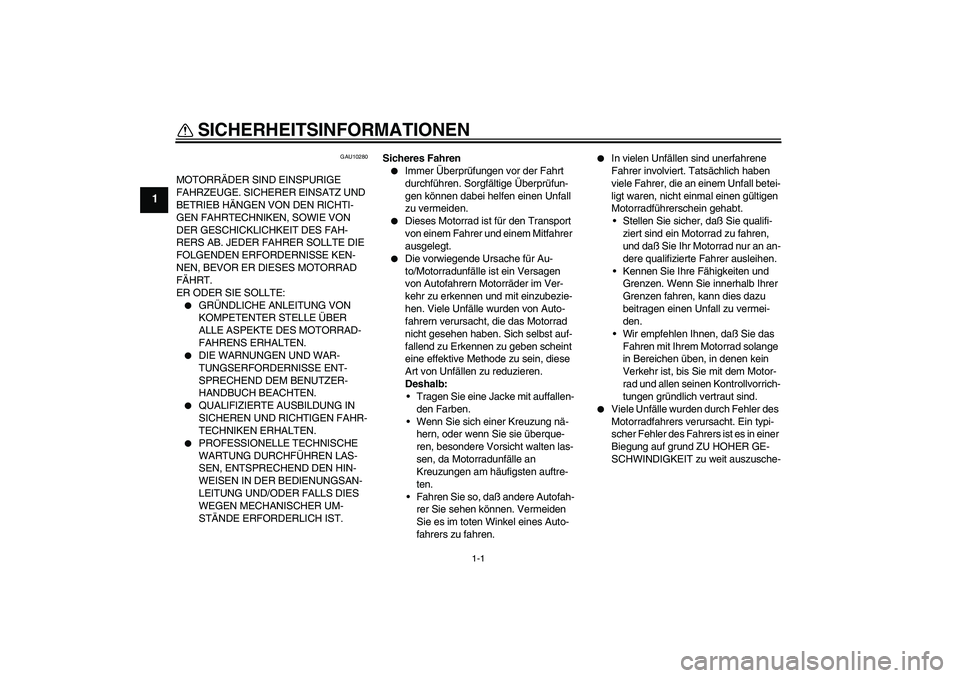

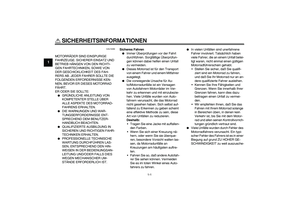

1-1
1

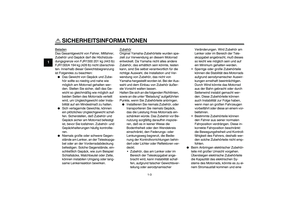

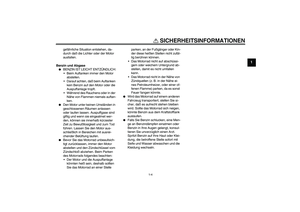

SICHERHEITSINFORMATIONEN
GAU10280
MOTORRÄDER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ UND
BETRIEB HÄNGEN VON DEN RICHTI-
GEN FAHRTECHNIKEN, SOWIE VON
DER GESCHICKLICHKEIT DES FAH-
RERS AB. JEDER FAHRER SOLLTE DIE
FOLGENDEN ERFORDERNISSE KEN-
NEN, BEVOR ER DIESES MOTORRAD
FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES MOTORRAD-
FAHRENS ERHALTEN.


DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DEM BENUTZER-
HANDBUCH BEACHTEN.


QUALIFIZIERTE AUSBILDUNG IN
SICHEREN UND RICHTIGEN FAHR-
TECHNIKEN ERHALTEN.


PROFESSIONELLE TECHNISCHE
WARTUNG DURCHFÜHREN LAS-
SEN, ENTSPRECHEND DEN HIN-
WEISEN IN DER BEDIENUNGSAN-
LEITUNG UND/ODER FALLS DIES
WEGEN MECHANISCHER UM-
STÄNDE ERFORDERLICH IST.Sicheres Fahren


Immer Überprüfungen vor der Fahrt
durchführen. Sorgfältige Überprüfun-
gen können dabei helfen einen Unfall
zu vermeiden.


Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.


Die vorwiegende Ursache für Au-
to/Motorradunfälle ist ein Versagen
von Autofahrern Motorräder im Ver-
kehr zu erkennen und mit einzubezie-
hen. Viele Unfälle wurden von Auto-
fahrern verursacht, die das Motorrad
nicht gesehen haben. Sich selbst auf-
fallend zu Erkennen zu geben scheint
eine effektive Methode zu sein, diese
Art von Unfällen zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen-
den Farben.
Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten las-
sen, da Motorradunfälle an
Kreuzungen am häufigsten auftre-
ten.
Fahren Sie so, daß andere Autofah-
rer Sie sehen können. Vermeiden
Sie es im toten Winkel eines Auto-
fahrers zu fahren.


In vielen Unfällen sind unerfahrene
Fahrer involviert. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, daß Sie qualifi-
ziert sind ein Motorrad zu fahren,
und daß Sie Ihr Motorrad nur an an-
dere qualifizierte Fahrer ausleihen.
Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen einen Unfall zu vermei-
den.
Wir empfehlen Ihnen, daß Sie das
Fahren mit Ihrem Motorrad solange
in Bereichen üben, in denen kein
Verkehr ist, bis Sie mit dem Motor-
rad und allen seinen Kontrollvorrich-
tungen gründlich vertraut sind.


Viele Unfälle wurden durch Fehler des
Motorradfahrers verursacht. Ein typi-
scher Fehler des Fahrers ist es in einer
Biegung auf grund ZU HOHER GE-
SCHWINDIGKEIT zu weit auszusche-
5JWG3.book Page 1 Friday, September 5, 2003 4:37 PM
