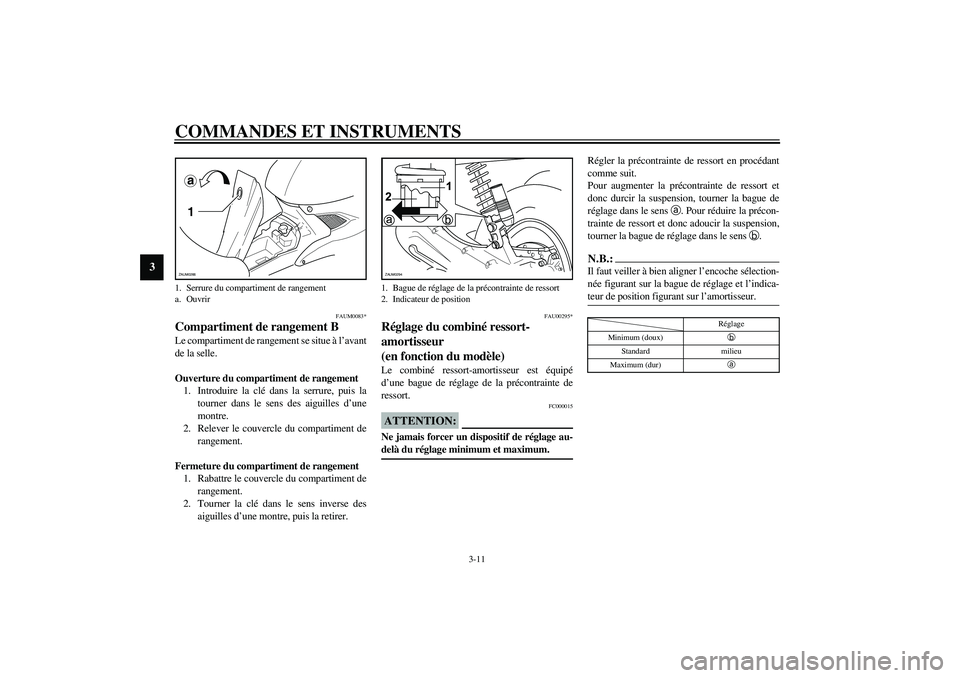

COMMANDES ET INSTRUMENTS
3-11
3
FAUM0083*
Compartiment de rangement BLe compartiment de rangement se situe à l’avant
de la selle.
Ouverture du compartiment de rangement
1. Introduire la clé dans la serrure, puis la
tourner dans le sens des aiguilles d’une
montre.
2. Relever le couvercle du compartiment de
rangement.
Fermeture du compartiment de rangement
1. Rabattre le couvercle du compartiment de
rangement.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre, puis la retirer.
FAU00295*
Réglage du combiné ressort-
amortisseur
(en fonction du modèle)Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte de
ressort.
FC000015
ATTENTION:_ Ne jamais forcer un dispositif de réglage au-
delà du réglage minimum et maximum. _
Régler la précontrainte de ressort en procédant
comme suit.
Pour augmenter la précontrainte de ressort et
donc durcir la suspension, tourner la bague de
réglage dans le sens
a. Pour réduire la précon-
trainte de ressort et donc adoucir la suspension,
tourner la bague de réglage dans le sens
b.N.B.:_ Il faut veiller à bien aligner l’encoche sélection-
née figurant sur la bague de réglage et l’indica-
teur de position figurant sur l’amortisseur. _CI-10F
1. Serrure du compartiment de rangement
a. Ouvrir
a1ZAUM0266
1. Bague de réglage de la précontrainte de ressort
2. Indicateur de positionZAUM0294
Réglage
Minimum (doux)
b
Standard milieu
Maximum (dur)
a

SOIN ET REMISAGE DU SCOOTER
7-3
7
Après le nettoyage
1. Sécher le scooter à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Frotter les pièces en chrome, en alumi-
nium ou en acier inoxydable, y compris le
système d’échappement, à l’aide d’un pro-
duit d’entretien pour chrome. Cela per-
mettra même d’éliminer des pièces en
acier inoxydable les décolorations dues à
la chaleur.
3. Une bonne mesure de prévention contre la
corrosion consiste à vaporiser un produit
anticorrosion sur toutes les surfaces métal-
liques, y compris les surfaces chromées ou
nickelées.
4. Les taches qui subsistent peuvent être éli-
minées en pulvérisant de l’huile.
5. Retoucher les griffes et légers coups occa-
sionnés par les gravillons, etc.
6. Appliquer de la cire sur toutes les surfaces
peintes.
7. Veiller à ce que le scooter soit parfaite-
ment sec avant de le remiser ou de le cou-
vrir.
FWA00002
AVERTISSEMENT
_

S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et les
pneus. Si nécessaire, nettoyer les dis-
ques et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les pneus
à l’eau chaude et au détergent doux.


Effectuer ensuite un test de conduite
afin de vérifier le freinage et la prise de
virages.
_
FCA00013
ATTENTION:_

Pulvériser modérément huile et cire et
bien essuyer tout excès.


Ne jamais enduire les pièces en plasti-
que ou en caoutchouc d’huile ou de cire.
Recourir à un produit spécial.


Éviter l’emploi de produits de polissage
mordants, car ceux-ci attaquent la pein-
ture.
_N.B.:_ Pour toute question relative au choix et à l’em-
ploi des produits d’entretien, consulter un con-
cessionnaire Yamaha. _
Remisage Remisage de courte durée
Veiller à remiser le scooter dans un endroit frais
et sec. Si les conditions de remisage l’exigent
(poussière excessive, etc.), couvrir le scooter
d’une housse poreuse.
FCA00015
ATTENTION:_

Entreposer le scooter dans un endroit
mal aéré ou le recouvrir d’une bâche
alors qu’il est mouillé provoqueront des
infiltrations et de la rouille.


Afin de prévenir la rouille, éviter l’en-
treposage dans des caves humides, des
étables (en raison de la présence d’am-
moniaque) et à proximité de produits
chimiques.
_

8-1
8
FAU01038
8-CARACTÉRISTIQUESCaractéristiques CS-01FCS-01F
Modèle YQ50
Dimensions
Longueur hors tout 1.743 mm
Largeur hors tout 690 mm
Hauteur hors tout 1.170 mm
Hauteur de la selle 828 mm
Empattement 1.256 mm
Garde au sol minimum 185 mm
Rayon de braquage minimum 1.800 mm
Poids net (avec pleins d’huile et de
carburant)
97 kg
Moteur
Type de moteur 2 temps, refroidissement par liquide
Disposition du cylindre Monocylindre, horizontal
Cylindrée 49,2 cc
Alésage × course 40,0 × 39,2 mm
Taux de compression 7,44:1
Système de démarrage Démarreur électrique et kick
Système de graissage Lubrification séparée (Autolube)Huile moteur
Type Huile Yamalube 2 ou une huile
moteur 2 temps
Classification d’huile moteur
recommandée Jaso FC ou ISO EG-C, EG-D
Capacité1,3 l
Huile de transmission finale
Type SAE 10W30 de type SE
Quantité0,13 l
Capacité du système de
refroidissement (quantité totale)
1,2 l
Filtre à airÉlément de type humide
Carburant
Carburant recommandé
Essence ordinaire sans plomb
exclusivement (RON 91 min.)
Capacité du réservoir de
carburant 7 l
Carburateur
Fabricant DELL’ORTO
Modèle/quantitéPHBN 12HS × 1
Bougies
Fabricant/modèle NGK / BR8HS
Écartement des électrodes 0,5–0,7 mm
EmbrayageSec, centrifuge automatique

CARACTÉRISTIQUES
8-2
8
Transmission
Système de réduction primaire Engrenage hélicoïdal
Ta u x d e réduction primaire 52/13 (4,000)
Système de réduction secondaire Engrenage à denture droite
Ta u x d e réduction secondaire 43/14 (3,071)
Type de boîte de vitesses Courroie trapézoïdale, automatique
Commande Centrifuge automatique
Partie cycle
Type de cadre Ouvert en tube
Angle de chasse 27°
Chasse 89,4 mm
Pneus
Av a n t
type Pneu sans chambre à air
taille 130/60-13 53L TL
fabricant/modèle PIRELLI / SL36
PIRELLI / EVO 21
MICHELIN / BOPPER
Arrière
type Pneu sans chambre à air
taille 140/60-13 57L TL
fabricant/modèle PIRELLI / SL36
PIRELLI / EVO 22
MICHELIN / BOPPERCharge maximale* 180 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
Avant 150 kPa
Arrière 150 kPa
De 90 kg à maximale*
Avant 150 kPa
Arrière 170 kPa
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Av a n t
type Roue coulée
taille 13 × MT 3,00
Arrière
type Roue coulée
taille 13 × MT 3,50
Freins
Av a n t
type Monodisque
commande Main droite
liquide de frein DOT 3 ou DOT 4
