2004 Peugeot Boxer Handleiding (in Dutch)

82
16-02-2004
83
16-02-2004
PRAKTISCHE INFORMATIE

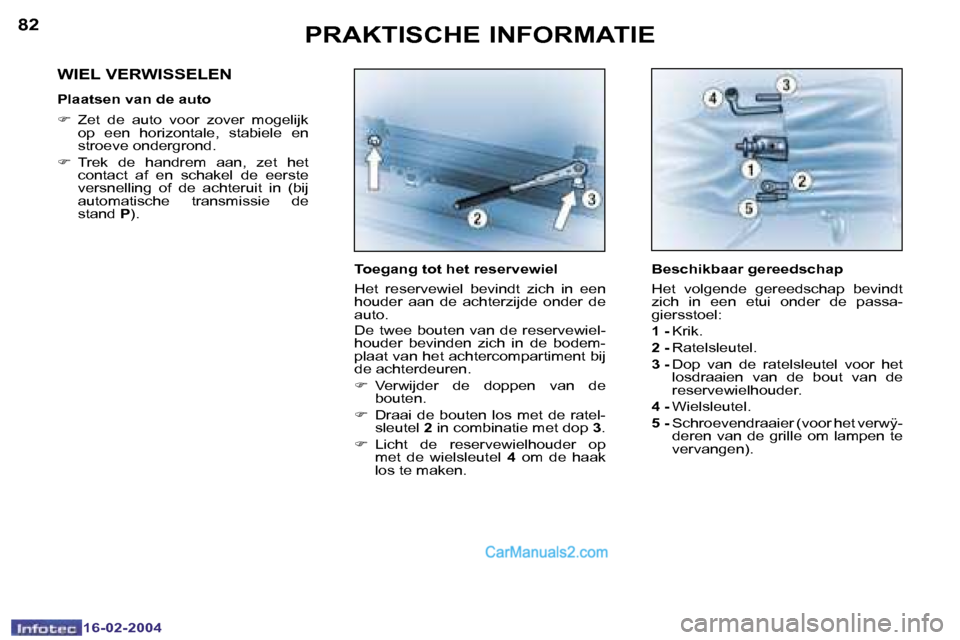

Toegang tot het reservewiel
Het reservewiel bevindt zich in een
houder aan de achterzijde onder de
auto.
De twee bouten van de reservewiel-
houder bevinden zich in de bodem-
plaat van het achtercompartiment bij
de achterdeuren.
F Verwijder de doppen van de
bouten.
F Draai de bouten los met de ratel-
sleutel 2 in combinatie met dop 3.
F Licht de reservewielhouder op
met de wielsleutel 4 om de haak
los te maken. Beschikbaar gereedschap
Het volgende gereedschap bevindt
zich in een etui onder de passa-
giersstoel:
1 -
Krik.
2 - Ratelsleutel.
3 - Dop van de ratelsleutel voor het
losdraaien van de bout van de
reservewielhouder.
4 - Wielsleutel.
5 - Schroevendraaier (voor het verwÿ-
deren van de grille om lampen te
vervangen).
WIEL VERWISSELEN
Plaatsen van de auto
F Zet de auto voor zover mogelijk
op een horizontale, stabiele en
stroeve ondergrond.
F Trek de handrem aan, zet het
contact af en schakel de eerste
versnelling of de achteruit in (bij
automatische transmissie de
stand P).

82
16-02-2004
83
16-02-2004
PRAKTISCHE INFORMATIE

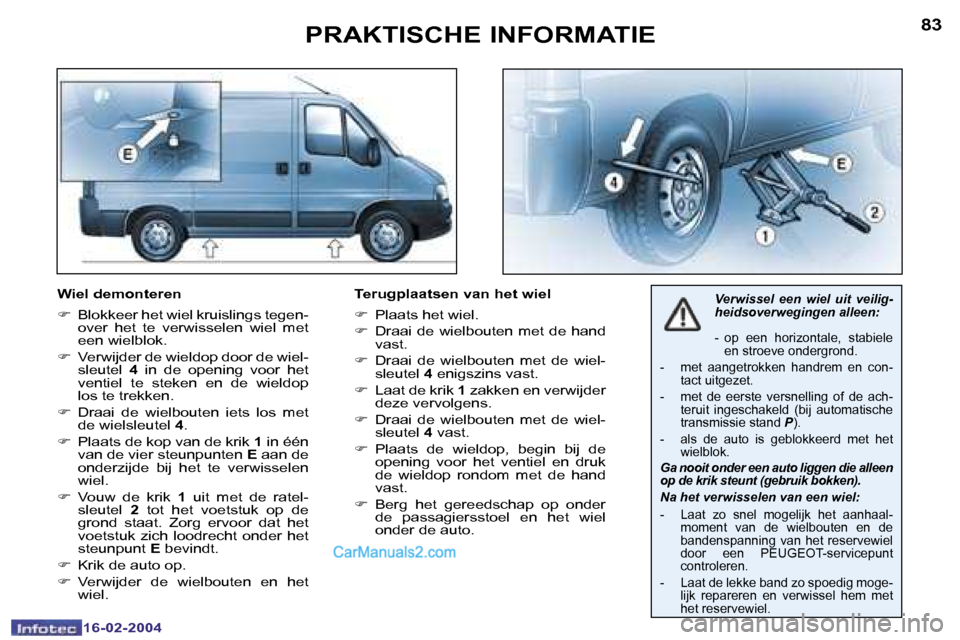

Wiel demonteren
F Blokkeer het wiel kruislings tegen-
over het te verwisselen wiel met
een wielblok.
F Verwijder de wieldop door de wiel-
sleutel 4 in de opening voor het
ventiel te steken en de wieldop
los te trekken.
F Draai de wielbouten iets los met
de wielsleutel 4.
F Plaats de kop van de krik 1 in één
van de vier steunpunten E aan de
onderzijde bij het te verwisselen
wiel.
F Vouw de krik 1 uit met de ratel-
sleutel 2 tot het voetstuk op de
grond staat. Zorg ervoor dat het
voetstuk zich loodrecht onder het
steunpunt E bevindt.
F Krik de auto op.
F Verwijder de wielbouten en het
wiel. Terugplaatsen van het wiel
F
Plaats het wiel.
F Draai de wielbouten met de hand
vast.
F Draai de wielbouten met de wiel-
sleutel 4 enigszins vast.
F Laat de krik 1 zakken en verwijder
deze vervolgens.
F Draai de wielbouten met de wiel-
sleutel 4 vast.
F Plaats de wieldop, begin bij de
opening voor het ventiel en druk
de wieldop rondom met de hand
vast.
F Berg het gereedschap op onder
de passagiersstoel en het wiel
onder de auto.Verwissel een wiel uit veilig-
heidsoverwegingen alleen:
- op een horizontale, stabiele en stroeve ondergrond.
- met aangetrokken handrem en con- tact uitgezet.
- met de eerste versnelling of de ach- teruit ingeschakeld (bij automatische
transmissie stand P).
- als de auto is geblokkeerd met het wielblok.
Ga nooit onder een auto liggen die alleen
op de krik steunt (gebruik bokken).
Na het verwisselen van een wiel:
- Laat zo snel mogelijk het aanhaal- moment van de wielbouten en de
bandenspanning van het reservewiel
door een PEUGEOT-servicepunt
controleren.
- Laat de lekke band zo spoedig moge- lijk repareren en verwissel hem met
het reservewiel.

84
16-02-2004
85
16-02-2004
PRAKTISCHE INFORMATIE
1 - Dimlicht (H7-60 W).
F Druk de veer G in om hem los te
maken.
F Neem de lamphouder H uit de
koplampunit om de lamp te ver-
vangen.
2 - Grootlicht (H1-60 W).
F Druk de veer E in om hem los te
maken.
F Neem de lamphouder F uit
de koplampunit om de lamp te
vervangen.
3 - Mistlampen vóór (H1-60 W).
F Raadpleeg de PEUGEOT-verkoop-
en service organisatie. Let bij het monteren op de goede
stand van de nokjes en controleer of
de borglip goed vast zit.
Voer voor het monteren de boven-
staande werkzaamheden in omge-
keerde volgorde uit.
De koplampunits zijn uitgerust met
glazen van polycarbonaat voorzien
van een beschermlaag.
Gebruik
voor het schoonmaken van de
koplampen nooit een droge doek
of een schuur-, schoonmaak- of
oplosmiddel. Gebruik een spons en

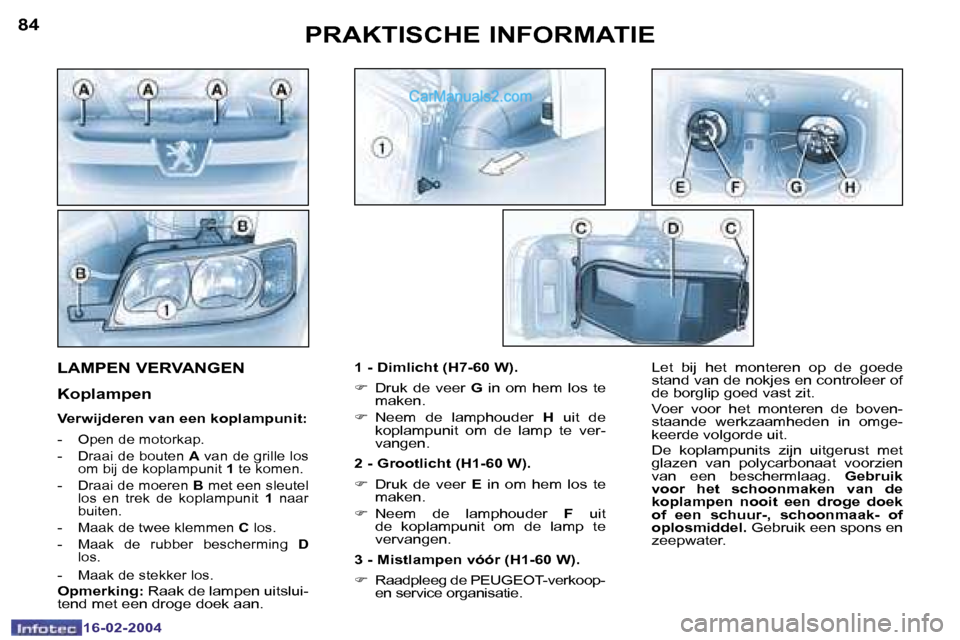

zeepwater.LAMPEN VERVANGEN
Koplampen
Verwijderen van een koplampunit:
- Open de motorkap.
- Draai de bouten A van de grille los
om bij de koplampunit 1 te komen.
- Draai de moeren B met een sleutel
los en trek de koplampunit 1 naar
buiten.
- Maak de twee klemmen C los.
- Maak de rubber bescherming D
los.
- Maak de stekker los.
Opmerking: Raak de lampen uitslui-
tend met een droge doek aan.

84
16-02-2004
85
16-02-2004

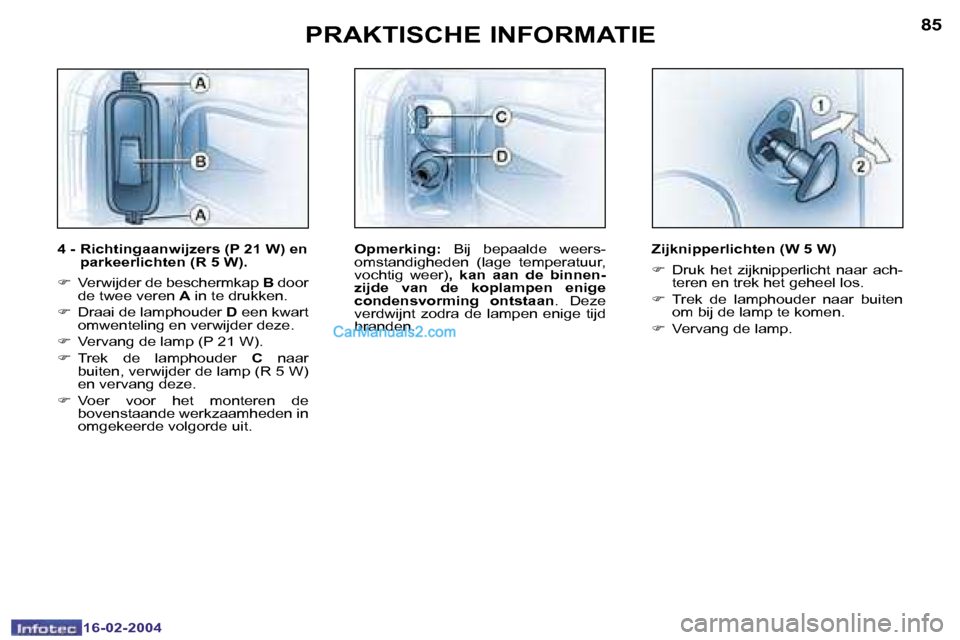

4 - Richtingaanwijzers (P 21 W) en parkeerlichten (R 5 W).
F Verwijder de beschermkap B door
de twee veren A in te drukken.
F Draai de lamphouder D een kwart
omwenteling en verwijder deze.
F Vervang de lamp (P 21 W).
F Trek de lamphouder C naar
buiten, verwijder de lamp (R 5 W)
en vervang deze.
F Voer voor het monteren de
bovenstaande werkzaamheden in
omgekeerde volgorde uit.
PRAKTISCHE INFORMATIE
Opmerking: Bij bepaalde weers-
omstandigheden (lage temperatuur,
vochtig weer) , kan aan de binnen-
zijde van de koplampen enige
condensvorming ontstaan . Deze
verdwijnt zodra de lampen enige tijd
branden. Zijknipperlichten (W 5 W)
F
Druk het zijknipperlicht naar ach-
teren en trek het geheel los.
F Trek de lamphouder naar buiten
om bij de lamp te komen.
F Vervang de lamp.

86
16-02-2004
87
16-02-2004

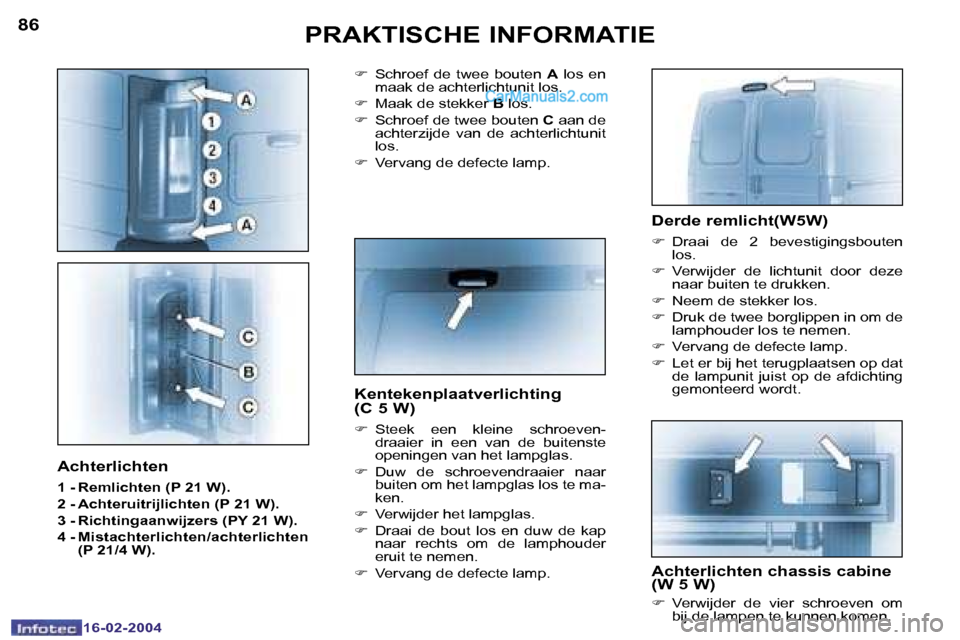

PRAKTISCHE INFORMATIEDerde remlicht(W5W)
F Draai de 2 bevestigingsbouten
los.
F Verwijder de lichtunit door deze
naar buiten te drukken.
F Neem de stekker los.
F Druk de twee borglippen in om de
lamphouder los te nemen.
F Vervang de defecte lamp.
F Let er bij het terugplaatsen op dat
de lampunit juist op de afdichting
gemonteerd wordt.
Achterlichten
1 - Remlichten (P 21 W).
2 - Achteruitrijlichten (P 21 W).
3 - Richtingaanwijzers (PY 21 W).
4 - Mistachterlichten/achterlichten (P 21/4 W). F
Schroef de twee bouten A los en
maak de achterlichtunit los.
F Maak de stekker B los.
F Schroef de twee bouten C aan de
achterzijde van de achterlichtunit
los.
F Vervang de defecte lamp.
Kentekenplaatverlichting
(C 5 W)
F Steek een kleine schroeven-
draaier in een van de buitenste
openingen van het lampglas.
F Duw de schroevendraaier naar
buiten om het lampglas los te ma-
ken.
F Verwijder het lampglas.
F Draai de bout los en duw de kap
naar rechts om de lamphouder
eruit te nemen.
F Vervang de defecte lamp.
Achterlichten chassis cabine
(W 5 W)
F Verwijder de vier schroeven om
bij de lampen te kunnen komen.

86
16-02-2004
87
16-02-2004
PRAKTISCHE INFORMATIE

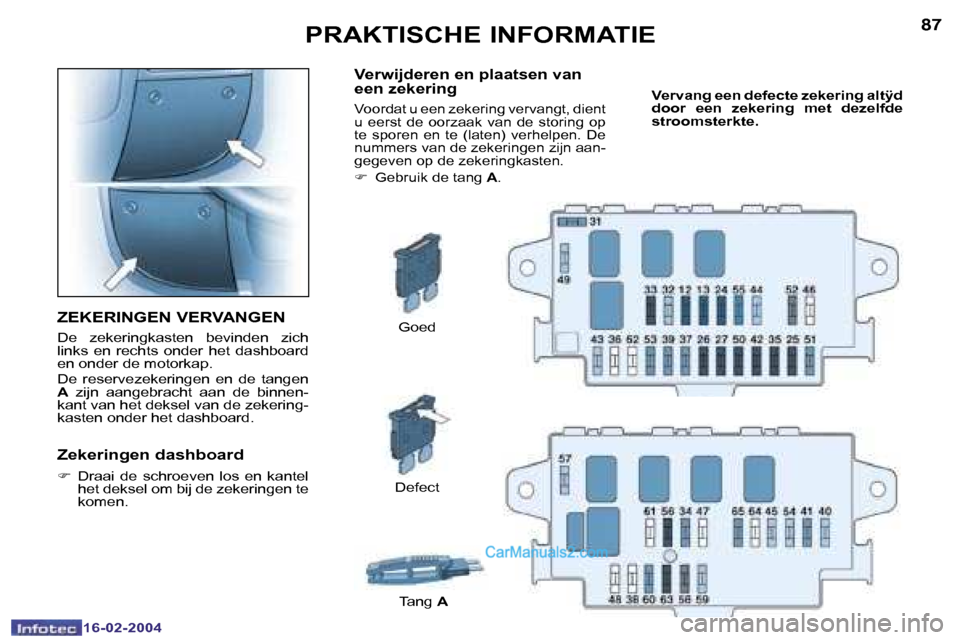

ZEKERINGEN VERVANGEN
De zekeringkasten bevinden zich
links en rechts onder het dashboard
en onder de motorkap.
De reservezekeringen en de tangen
A zijn aangebracht aan de binnen-
kant van het deksel van de zekering-
kasten onder het dashboard.
Zekeringen dashboard
F Draai de schroeven los en kantel
het deksel om bij de zekeringen te
komen. Goed
Defect Tang A
Verwijderen en plaatsen van
een zekering
Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op
te sporen en te (laten) verhelpen. De
nummers van de zekeringen zijn aan-
gegeven op de zekeringkasten.
F Gebruik de tang A.
Vervang een defecte zekering altÿd
door een zekering met dezelfde
stroomsterkte.

90
16-02-2004
91
16-02-2004
PRAKTISCHE INFORMATIE

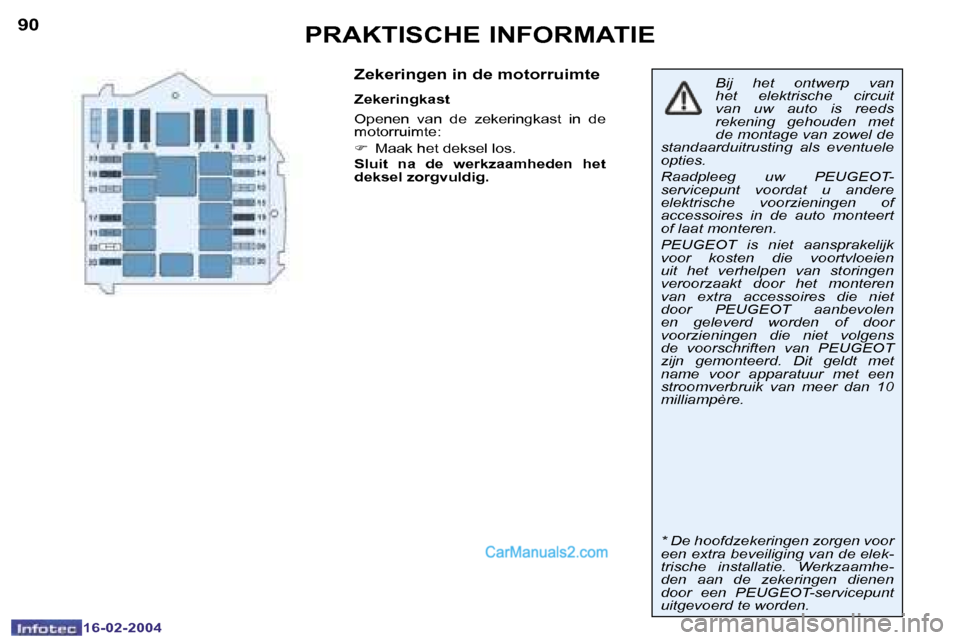

Zekeringen in de motorruimte
Zekeringkast
Openen van de zekeringkast in de
motorruimte:
F Maak het deksel los.
Sluit na de werkzaamheden het
deksel zorgvuldig. Bij het ontwerp van
het elektrische circuit
van uw auto is reeds
rekening gehouden met
de montage van zowel de
standaarduitrusting als eventuele
opties.
Raadpleeg uw PEUGEOT-
servicepunt voordat u andere
elektrische voorzieningen of
accessoires in de auto monteert
of laat monteren.
PEUGEOT is niet aansprakelijk
voor kosten die voortvloeien
uit het verhelpen van storingen
veroorzaakt door het monteren
van extra accessoires die niet
door PEUGEOT aanbevolen
en geleverd worden of door
voorzieningen die niet volgens
de voorschriften van PEUGEOT
zijn gemonteerd. Dit geldt met
name voor apparatuur met een
stroomverbruik van meer dan 10
milliampère.
* De hoofdzekeringen zorgen voor
een extra beveiliging van de elek-
trische installatie. Werkzaamhe-
den aan de zekeringen dienen
door een PEUGEOT-servicepunt
uitgevoerd te worden.

90
16-02-2004
91
16-02-2004
PRAKTISCHE INFORMATIE

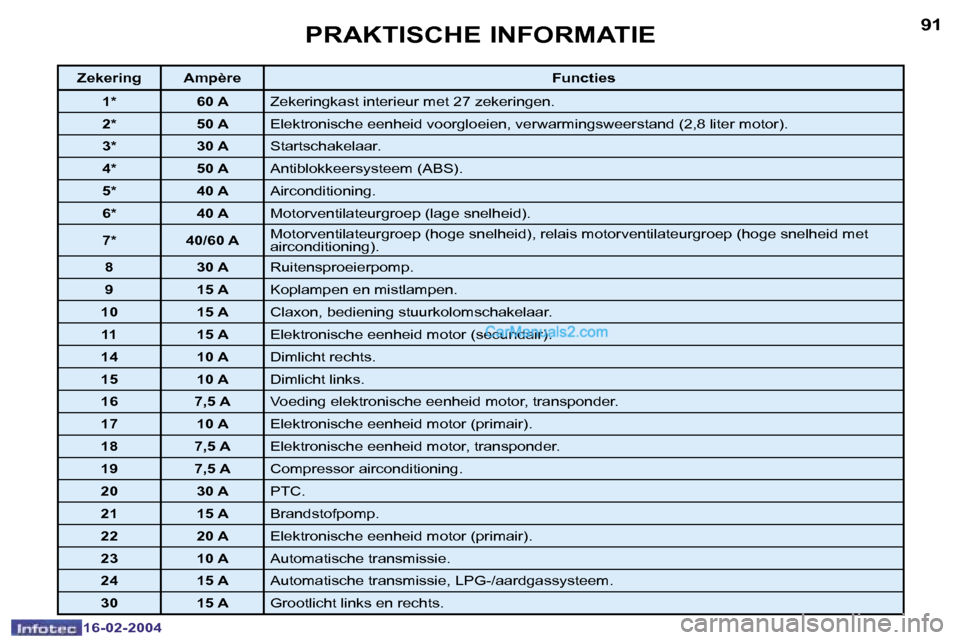

Zekering AmpèreFuncties
1* 60 A Zekeringkast interieur met 27 zekeringen.
2* 50 A Elektronische eenheid voorgloeien, verwarmingsweerstand (2,8 liter motor).
3* 30 A Startschakelaar.
4* 50 A Antiblokkeersysteem (ABS).
5* 40 A Airconditioning.
6* 40 A Motorventilateurgroep (lage snelheid).
7* 40/60 A Motorventilateurgroep (hoge snelheid), relais motorventilateurgroe
p (hoge snelheid met
airconditioning).
8 30 A Ruitensproeierpomp.
9 15 A Koplampen en mistlampen.
10 15 A Claxon, bediening stuurkolomschakelaar.
11 15 A Elektronische eenheid motor (secundair).
14 10 A Dimlicht rechts.
15 10 A Dimlicht links.
16 7,5 A Voeding elektronische eenheid motor, transponder.
17 10 A Elektronische eenheid motor (primair).
18 7,5 A Elektronische eenheid motor, transponder.
19 7,5 A Compressor airconditioning.
20 30 A PTC.
21 15 A Brandstofpomp.
22 20 A Elektronische eenheid motor (primair).
23 10 A Automatische transmissie.
24 15 A Automatische transmissie, LPG-/aardgassysteem.
30 15 A Grootlicht links en rechts.
