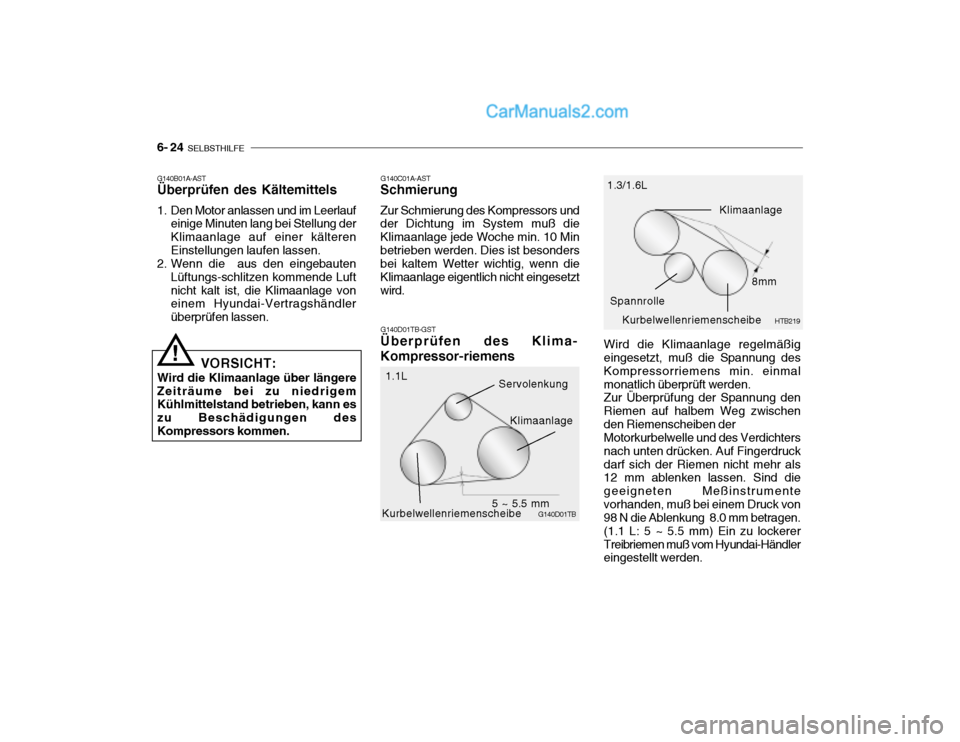

6- 24 SELBSTHILFE
G140D01TB-GST
Überprüfen des Klima- Kompressor-riemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmalmonatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischenden Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruckdarf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die geeigneten Meßinstrumentevorhanden, muß bei einem Druck von 98 N die Ablenkung 8.0 mm betragen. (1.1 L: 5 ~ 5.5 mm) Ein zu lockererTreibriemen muß vom Hyundai-Händler eingestellt werden.
G140C01A-AST
Schmierung Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Minbetrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetztwird.
G140B01A-AST Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf
einige Minuten lang bei Stellung der Klimaanlage auf einer kälterenEinstellungen laufen lassen.
2. Wenn die aus den eingebauten
Lüftungs-schlitzen kommende Luftnicht kalt ist, die Klimaanlage von einem Hyundai-Vertragshändler überprüfen lassen.
! VORSICHT:
Wird die Klimaanlage über längere Zeiträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen desKompressors kommen.
Kurbelwellenriemenscheibe HTB219
G140D01TB Spannrolle
8mm
5 ~ 5.5 mm
1.1L 1.3/1.6L
Klimaanlage
Kurbelwellenriemenscheibe Klimaanlage
Servolenkung

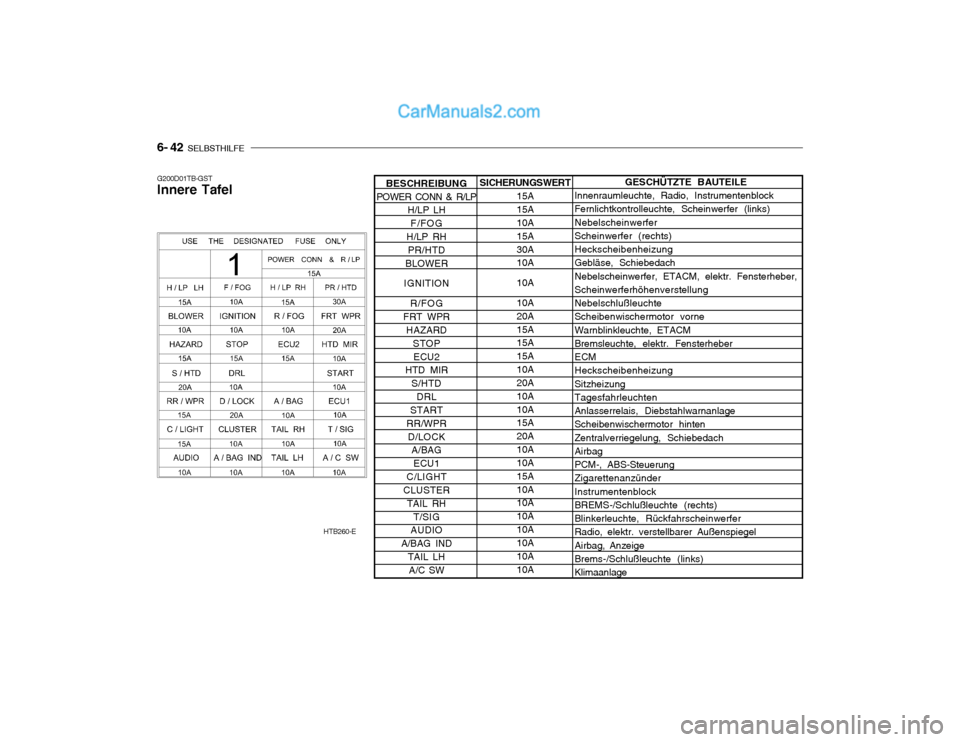

6- 42 SELBSTHILFE
G200D01TB-GST Innere Tafel GESCHÜTZTE BAUTEILE
Innenraumleuchte, Radio, Instrumentenblock Fernlichtkontrolleuchte, Scheinwerfer (links) Nebelscheinwerfer Scheinwerfer (rechts) Heckscheibenheizung Gebläse, Schiebedach Nebelscheinwerfer, ETACM, elektr. Fensterheber, Scheinwerferhöhenverstellung Nebelschlußleuchte Scheibenwischermotor vorne Warnblinkleuchte, ETACM Bremsleuchte, elektr. Fensterheber ECM Heckscheibenheizung Sitzheizung Tagesfahrleuchten Anlasserrelais, Diebstahlwarnanlage Scheibenwischermotor hinten Zentralverriegelung, Schiebedach Airbag PCM-, ABS-Steuerung Zigarettenanzünder Instrumentenblock BREMS-/Schlußleuchte (rechts) Blinkerleuchte, Rückfahrscheinwerfer Radio, elektr. verstellbarer Außenspiegel Airbag, Anzeige Brems-/Schlußleuchte (links) Klimaanlage
HTB260-ESICHERUNGSWERT
15A 15A 10A 15A30A 10A 10A 10A 20A15A 15A 15A10A 20A 10A10A 15A 20A10A 10A 15A10A 10A 10A10A 10A 10A10A
BESCHREIBUNG
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION
R/FOG
FRT WPR HAZARD
STOPECU2
HTD MIR
S/HTD
DRL
START
RR/WPR
D/LOCK A/BAG
ECU1
C/LIGHT
CLUSTER
TAIL RH
T/SIG
AUDIO
A/BAG IND
TAIL LHA/C SW

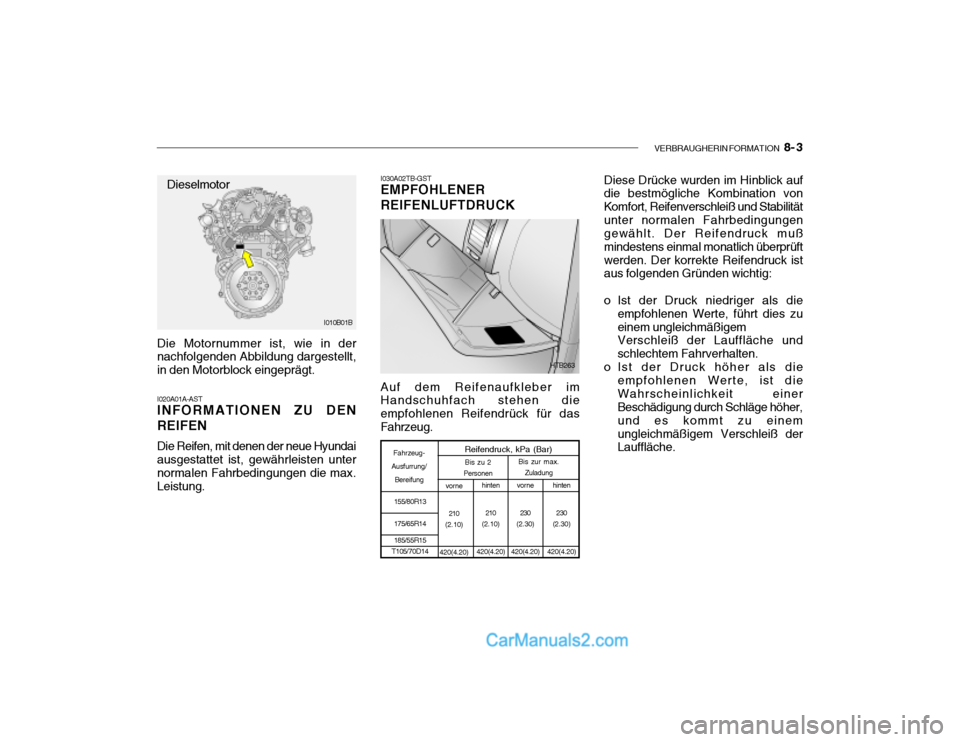

VERBRAUGHERIN FORMATION 8- 3
I030A02TB-GST
EMPFOHLENER REIFENLUFTDRUCK
Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt. I020A01A-AST INFORMATIONEN ZU DEN
REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max.Leistung.
I010B01B
HTB263
Dieselmotor
Auf dem Reifenaufkleber im Handschuhfach stehen die empfohlenen Reifendrück für dasFahrzeug.Fahrzeug-
Ausfurrung/
Bereifung Reifendruck, kPa (Bar)
155/80R13 175/65R14 185/55R15
T105/70D14 hinten
210
(2.10)
420(4.20) vorne
230
(2.30)
420(4.20)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
230
(2.30)
420(4.20)
vorne
210
(2.10)
420(4.20)
Diese Drücke wurden im Hinblick auf die bestmögliche Kombination von Komfort, Reifenverschleiß und Stabilitätunter normalen Fahrbedingungen gewählt. Der Reifendruck muß mindestens einmal monatlich überprüftwerden. Der korrekte Reifendruck ist aus folgenden Gründen wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die
empfohlenen Werte, ist dieWahrscheinlichkeit einer Beschädigung durch Schläge höher, und es kommt zu einemungleichmäßigem Verschleiß der Lauffläche.

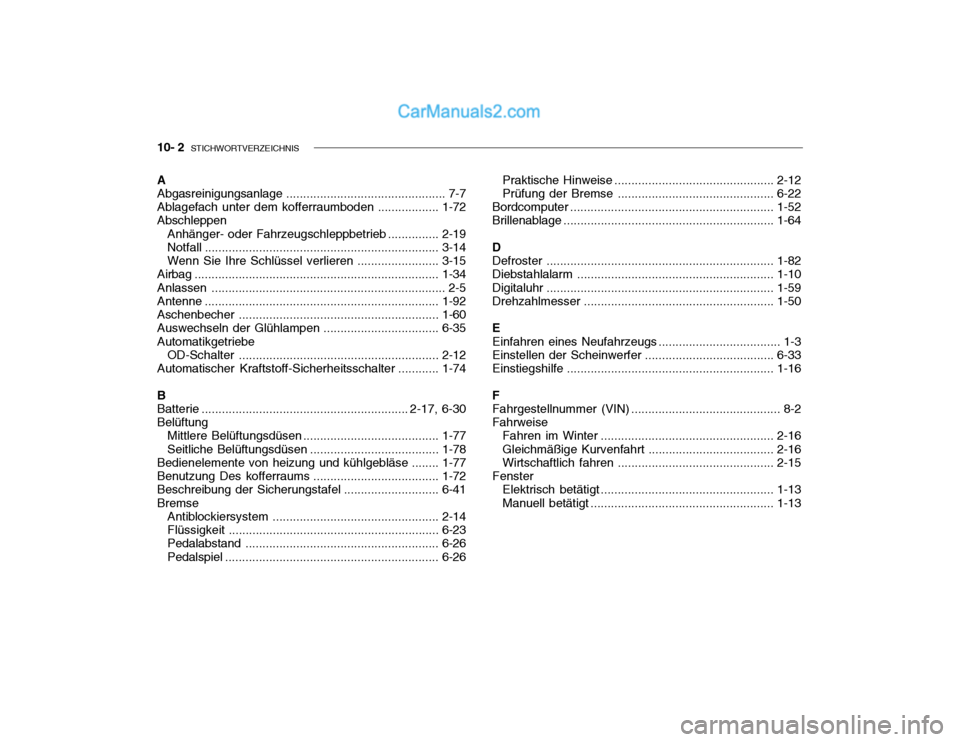

10- 2 STICHWORTVERZEICHNIS
A Abgasreinigungsanlage ............................................... 7-7
Ablagefach unter dem kofferraumboden .................. 1-72
Abschleppen
Anhänger- oder Fahrzeugschleppbetrieb ...............2-19
Notfall ..................................................................... 3-14
Wenn Sie Ihre Schlüssel verlieren ........................3-15
Airbag ........................................................................ 1-34
Anlassen ..................................................................... 2-5
Antenne ..................................................................... 1-92
Aschenbecher ........................................................... 1-60
Auswechseln der Glühlampen ..................................6-35
Automatikgetriebe OD-Schalter ........................................................... 2-12
Automatischer Kraftstoff-S icherheitsschalter ............1-74
B
Batterie ............................................................. 2-17, 6-30
Belüftung Mittlere Belüftungsdüsen ....... .................................1-77
Seitliche Belüftungsdüsen ......................................1-78
Bedienelemente von heizung und kühlgebläse ........1-77
Benutzung Des kofferraum s .....................................1-72
Beschreibung der Si cherungstafel ............................ 6-41
Bremse Antiblockiersystem ................................................. 2-14
Flüssigkeit .............................................................. 6-23
Pedalabstand ......................................................... 6-26
Pedalspiel ............................................................... 6-26Praktische Hinweise
............................................... 2-12
Prüfung der Bremse .............................................. 6-22
Bordcomputer ............................................................ 1-52
Brillenablage .............................................................. 1-64
D
Defroster ................................................................... 1-82
Diebstahlal arm .......................................................... 1-10
Digitaluhr ................................................................... 1-59
Drehzahlmesser ........................................................ 1-50
EEinfahren ei nes Neufahrzeugs .................................... 1-3
Einstellen der S cheinwerfer...................................... 6-33
Einstiegshilfe ............................................................. 1-16
F Fahrgestellnummer (VIN) ............................................ 8-2
Fahrweise Fahren im Winter ................................................... 2-16
Gleichmäßige Kurvenfahrt ..................................... 2-16
Wirtschaftlich fahren .............................................. 2-15
Fenster Elektrisch betätigt ................................................... 1-13
Manuell betätigt ...................................................... 1-13
