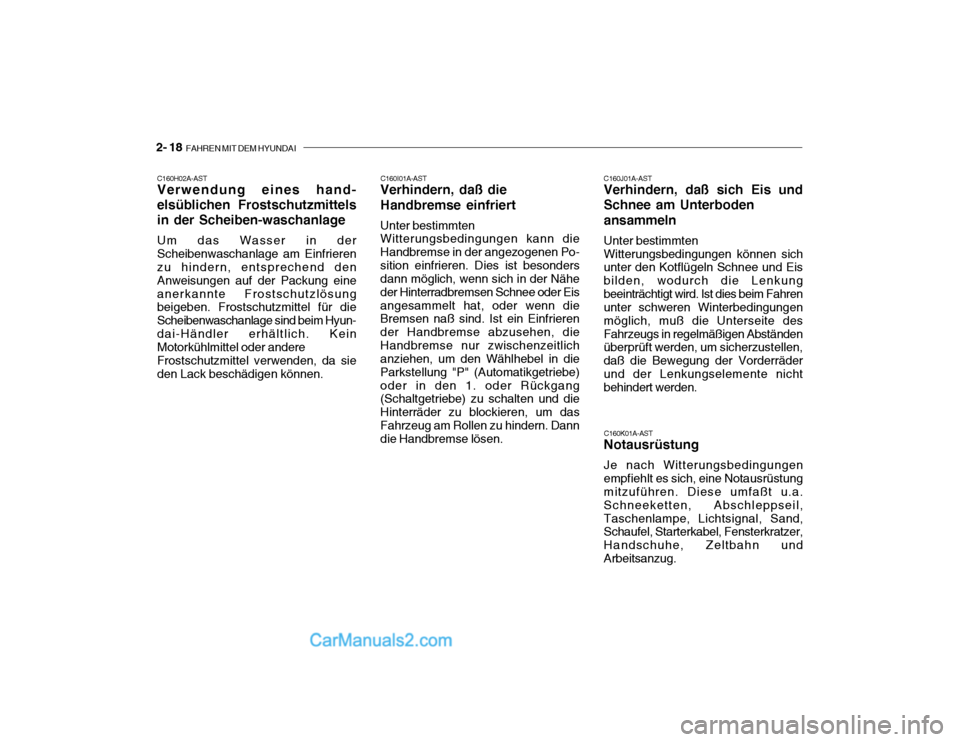

2- 18 FAHREN MIT DEM HYUNDAI
C160J01A-AST Verhindern, daß sich Eis und
Schnee am Unterboden
ansammeln
Unter bestimmten Witterungsbedingungen können sich unter den Kotflügeln Schnee und Eis bilden, wodurch die Lenkungbeeinträchtigt wird. Ist dies beim Fahren unter schweren Winterbedingungen möglich, muß die Unterseite desFahrzeugs in regelmäßigen Abständen überprüft werden, um sicherzustellen, daß die Bewegung der Vorderräder und der Lenkungselemente nicht behindert werden.
C160I01A-AST
Verhindern, daß die Handbremse einfriert Unter bestimmten Witterungsbedingungen kann die Handbremse in der angezogenen Po-sition einfrieren. Dies ist besonders dann möglich, wenn sich in der Nähe der Hinterradbremsen Schnee oder Eisangesammelt hat, oder wenn die Bremsen naß sind. Ist ein Einfrieren der Handbremse abzusehen, dieHandbremse nur zwischenzeitlich anziehen, um den Wählhebel in die Parkstellung "P" (Automatikgetriebe)oder in den 1. oder Rückgang (Schaltgetriebe) zu schalten und die Hinterräder zu blockieren, um dasFahrzeug am Rollen zu hindern. Dann die Handbremse lösen.
C160H02A-ASTVerwendung eines hand- elsüblichen Frostschutzmittelsin der Scheiben-waschanlage Um das Wasser in der Scheibenwaschanlage am Einfrieren zu hindern, entsprechend den Anweisungen auf der Packung eineanerkannte Frostschutzlösung beigeben. Frostschutzmittel für die Scheibenwaschanlage sind beim Hyun-dai-Händler erhältlich. Kein Motorkühlmittel oder andere Frostschutzmittel verwenden, da sieden Lack beschädigen können.
C160K01A-AST
Notausrüstung Je nach Witterungsbedingungen empfiehlt es sich, eine Notausrüstung mitzuführen. Diese umfaßt u.a. Schneeketten, Abschleppseil,Taschenlampe, Lichtsignal, Sand, Schaufel, Starterkabel, Fensterkratzer, Handschuhe, Zeltbahn undArbeitsanzug.

FAHREN MIT DEM HYUNDAI 2- 19

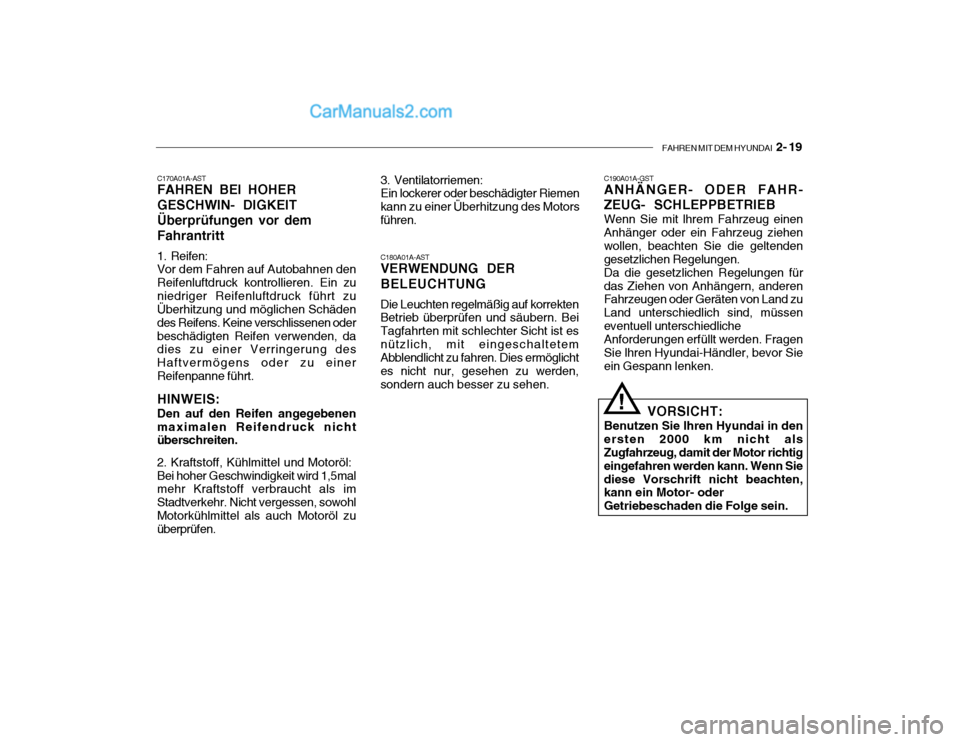

C170A01A-AST FAHREN BEI HOHER GESCHWIN- DIGKEITÜberprüfungen vor demFahrantritt
1. Reifen: Vor dem Fahren auf Autobahnen den Reifenluftdruck kontrollieren. Ein zuniedriger Reifenluftdruck führt zu Überhitzung und möglichen Schäden des Reifens. Keine verschlissenen oderbeschädigten Reifen verwenden, da dies zu einer Verringerung des Haftvermögens oder zu einerReifenpanne führt.
HINWEIS:
Den auf den Reifen angegebenenmaximalen Reifendruck nicht überschreiten.
2. Kraftstoff, Kühlmittel und Motoröl: Bei hoher Geschwindigkeit wird 1,5mal mehr Kraftstoff verbraucht als im Stadtverkehr. Nicht vergessen, sowohlMotorkühlmittel als auch Motoröl zu überprüfen. 3. Ventilatorriemen:Ein lockerer oder beschädigter Riemen kann zu einer Überhitzung des Motorsführen.
C190A01A-GST ANHÄNGER- ODER FAHR- ZEUG- SCHLEPPBETRIEB Wenn Sie mit lhrem Fahrzeug einen Anhänger oder ein Fahrzeug ziehenwollen, beachten Sie die geltenden gesetzlichen Regelungen. Da die gesetzlichen Regelungen fürdas Ziehen von Anhängern, anderen Fahrzeugen oder Geräten von Land zu Land unterschiedlich sind, müsseneventuell unterschiedliche Anforderungen erfüllt werden. Fragen Sie lhren Hyundai-Händler, bevor Sieein Gespann lenken.
C180A01A-AST
VERWENDUNG DER BELEUCHTUNG Die Leuchten regelmäßig auf korrekten Betrieb überprüfen und säubern. Bei Tagfahrten mit schlechter Sicht ist esnützlich, mit eingeschaltetem Abblendlicht zu fahren. Dies ermöglicht es nicht nur, gesehen zu werden,sondern auch besser zu sehen.
VORSICHT:
Benutzen Sie lhren Hyundai in denersten 2000 km nicht als Zugfahrzeug, damit der Motor richtig eingefahren werden kann. Wenn Siediese Vorschrift nicht beachten, kann ein Motor- oder Getriebeschaden die Folge sein.
!

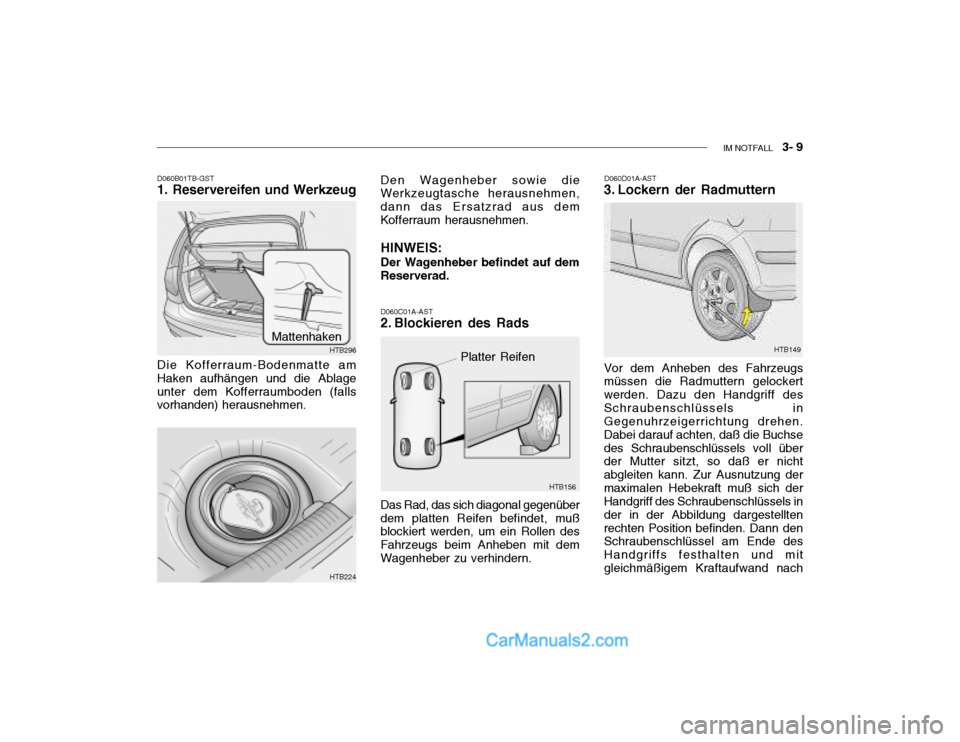

IM NOTFALL 3- 9
D060B01TB-GST 1. Reservereifen und Werkzeug
Die Kofferraum-Bodenmatte am Haken aufhängen und die Ablageunter dem Kofferraumboden (falls vorhanden) herausnehmen.
HTB296
Mattenhaken
HTB224 Den Wagenheber sowie die Werkzeugtasche herausnehmen, dann das Ersatzrad aus demKofferraum herausnehmen.
HINWEIS:
Der Wagenheber befindet auf dem Reserverad.
Platter Reifen
HTB156
D060C01A-AST
2. Blockieren des Rads Das Rad, das sich diagonal gegenüber dem platten Reifen befindet, muß blockiert werden, um ein Rollen des Fahrzeugs beim Anheben mit demWagenheber zu verhindern. D060D01A-AST
3. Lockern der RadmutternHTB149
Vor dem Anheben des Fahrzeugs müssen die Radmuttern gelockert werden. Dazu den Handgriff desSchraubenschlüssels in Gegenuhrzeigerrichtung drehen. Dabei darauf achten, daß die Buchsedes Schraubenschlüssels voll über der Mutter sitzt, so daß er nicht abgleiten kann. Zur Ausnutzung dermaximalen Hebekraft muß sich der Handgriff des Schraubenschlüssels in der in der Abbildung dargestelltenrechten Position befinden. Dann den Schraubenschlüssel am Ende des Handgriffs festhalten und mitgleichmäßigem Kraftaufwand nach

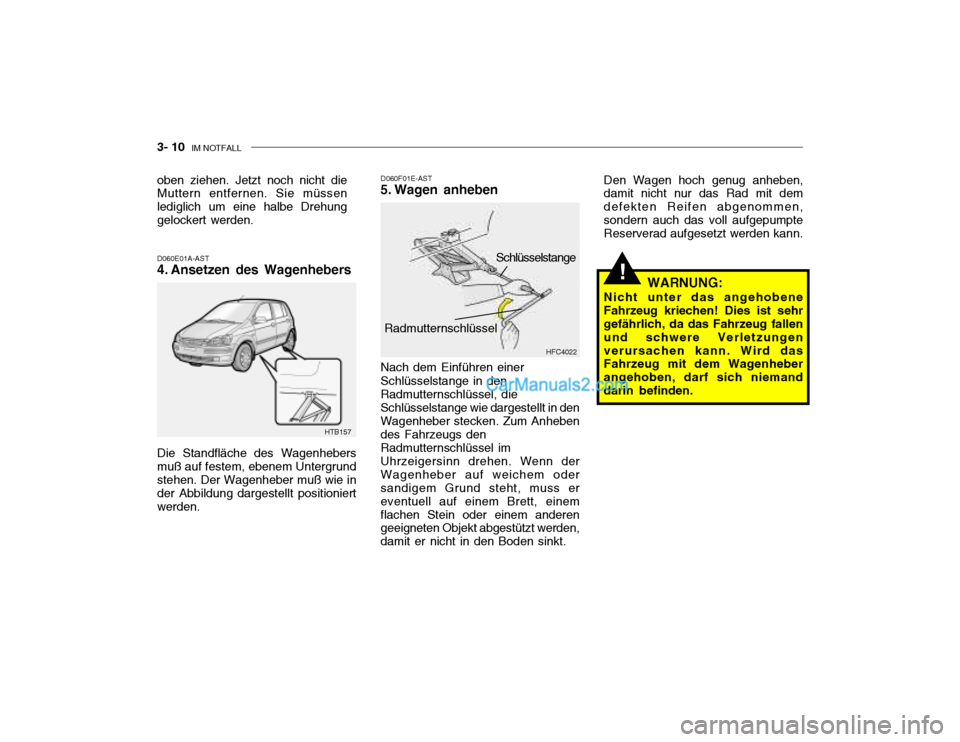

3- 10 IM NOTFALL
!
D060E01A-AST
4. Ansetzen des Wagenhebers D060F01E-AST
5. Wagen anheben Nach dem Einführen einer Schlüsselstange in den Radmutternschlüssel, die Schlüsselstange wie dargestellt in den Wagenheber stecken. Zum Anheben des Fahrzeugs denRadmutternschlüssel im Uhrzeigersinn drehen. Wenn der Wagenheber auf weichem oder sandigem Grund steht, muss er eventuell auf einem Brett, einemflachen Stein oder einem anderen geeigneten Objekt abgestützt werden, damit er nicht in den Boden sinkt.
HTB157
HFC4022
Schlüsselstange
Radmutternschlüssel
oben ziehen. Jetzt noch nicht die Muttern entfernen. Sie müssen lediglich um eine halbe Drehunggelockert werden. Die Standfläche des Wagenhebers muß auf festem, ebenem Untergrundstehen. Der Wagenheber muß wie in der Abbildung dargestellt positioniert werden. Den Wagen hoch genug anheben, damit nicht nur das Rad mit dem defekten Reifen abgenommen,sondern auch das voll aufgepumpte Reserverad aufgesetzt werden kann.
WARNUNG:
Nicht unter das angehobene Fahrzeug kriechen! Dies ist sehr gefährlich, da das Fahrzeug fallen und schwere Verletzungenverursachen kann. Wird das Fahrzeug mit dem Wagenheber angehoben, darf sich niemanddarin befinden.

IM NOTFALL 3- 11
!

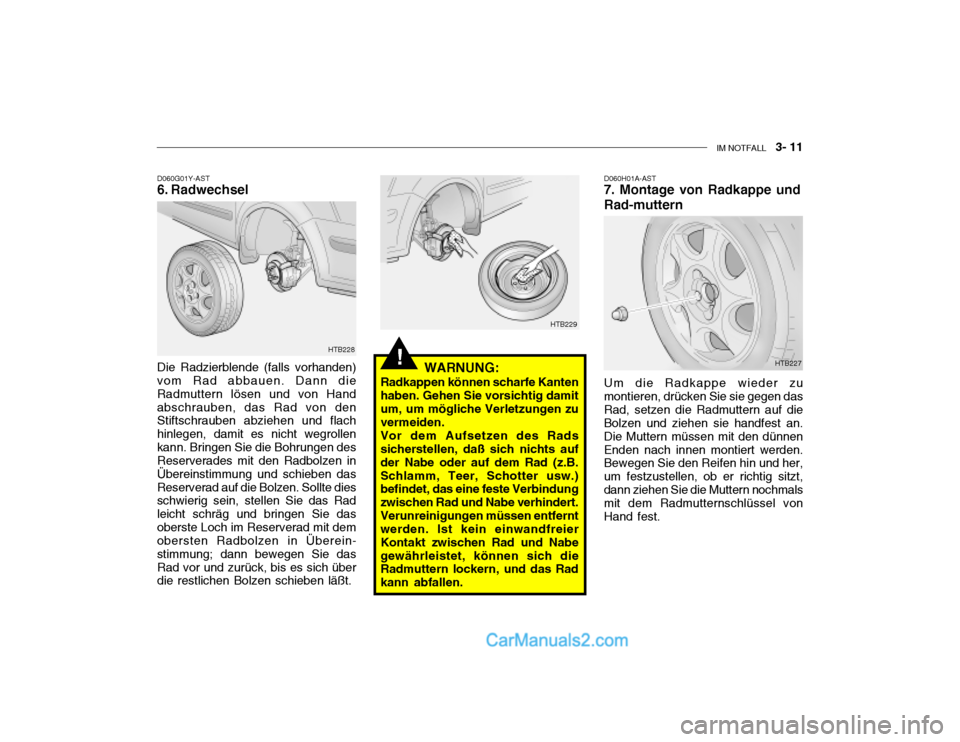

D060G01Y-AST
6. Radwechsel
Die Radzierblende (falls vorhanden)vom Rad abbauen. Dann die Radmuttern lösen und von Handabschrauben, das Rad von den Stiftschrauben abziehen und flach hinlegen, damit es nicht wegrollenkann. Bringen Sie die Bohrungen des Reserverades mit den Radbolzen in Übereinstimmung und schieben dasReserverad auf die Bolzen. Sollte dies schwierig sein, stellen Sie das Rad leicht schräg und bringen Sie dasoberste Loch im Reserverad mit dem obersten Radbolzen in Überein- stimmung; dann bewegen Sie dasRad vor und zurück, bis es sich über die restlichen Bolzen schieben läßt. WARNUNG:
Radkappen können scharfe Kanten haben. Gehen Sie vorsichtig damit um, um mögliche Verletzungen zu vermeiden. Vor dem Aufsetzen des Rads sicherstellen, daß sich nichts auf der Nabe oder auf dem Rad (z.B.
Schlamm, Teer, Schotter usw.) befindet, das eine feste Verbindung zwischen Rad und Nabe verhindert.Verunreinigungen müssen entfernt werden. Ist kein einwandfreier Kontakt zwischen Rad und Nabegewährleistet, können sich die Radmuttern lockern, und das Rad kann abfallen.
HTB228
HTB229 D060H01A-AST 7. Montage von Radkappe und Rad-muttern
HTB227
Um die Radkappe wieder zu montieren, drücken Sie sie gegen dasRad, setzen die Radmuttern auf die Bolzen und ziehen sie handfest an. Die Muttern müssen mit den dünnenEnden nach innen montiert werden. Bewegen Sie den Reifen hin und her, um festzustellen, ob er richtig sitzt,dann ziehen Sie die Muttern nochmals mit dem Radmutternschlüssel von Hand fest.

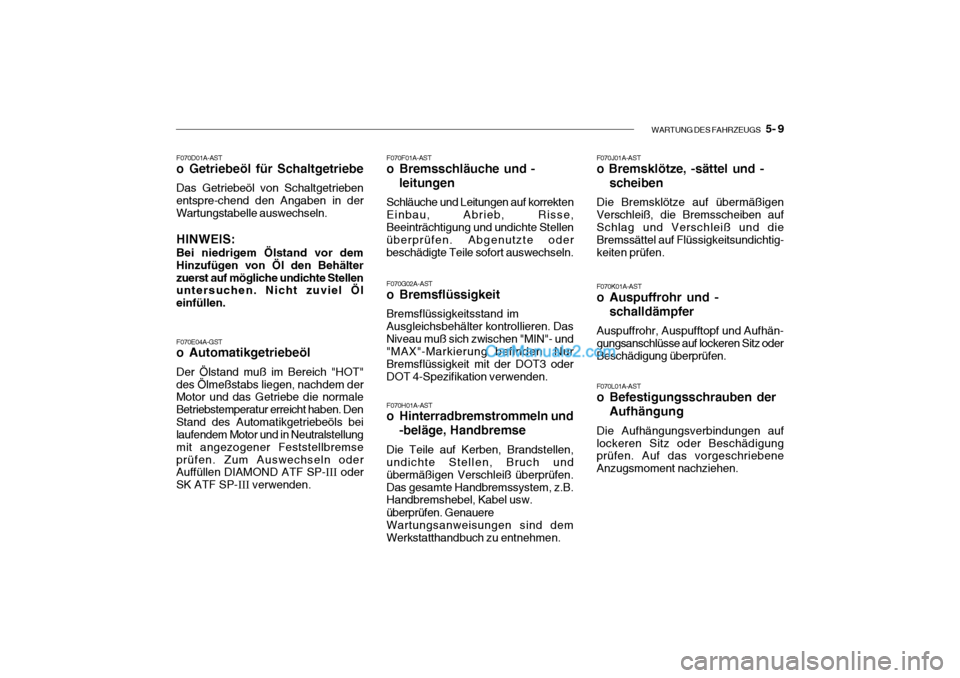

WARTUNG DES FAHRZEUGS 5- 9
F070D01A-AST
o Getriebeöl für Schaltgetriebe
Das Getriebeöl von Schaltgetrieben entspre-chend den Angaben in der Wartungstabelle auswechseln.
HINWEIS:
Bei niedrigem Ölstand vor dem Hinzufügen von Öl den Behälterzuerst auf mögliche undichte Stellen untersuchen. Nicht zuviel Öl einfüllen.
F070H01A-AST
o Hinterradbremstrommeln und
-beläge, Handbremse
Die Teile auf Kerben, Brandstellen, undichte Stellen, Bruch und übermäßigen Verschleiß überprüfen.Das gesamte Handbremssystem, z.B.
Handbremshebel, Kabel usw. überprüfen. Genauere Wartungsanweisungen sind demWerkstatthandbuch zu entnehmen. F070J01A-AST o Bremsklötze, -sättel und -
scheiben
Die Bremsklötze auf übermäßigen
Verschleiß, die Bremsscheiben auf Schlag und Verschleiß und die Bremssättel auf Flüssigkeitsundichtig-keiten prüfen. F070K01A-AST
o Auspuffrohr und - schalldämpfer
Auspuffrohr, Auspufftopf und Aufhän- gungsanschlüsse auf lockeren Sitz oder Beschädigung überprüfen.
F070E04A-GST
o Automatikgetriebeöl
Der Ölstand muß im Bereich "HOT" des Ölmeßstabs liegen, nachdem der Motor und das Getriebe die normale Betriebstemperatur erreicht haben. DenStand des Automatikgetriebeöls bei laufendem Motor und in Neutralstellung mit angezogener Feststellbremseprüfen. Zum Auswechseln oder Auffüllen DIAMOND ATF SP- III oder
SK ATF SP- III verwenden. F070F01A-AST
o Bremsschläuche und -
leitungen
Schläuche und Leitungen auf korrekten
Einbau, Abrieb, Risse, Beeinträchtigung und undichte Stellen überprüfen. Abgenutzte oderbeschädigte Teile sofort auswechseln.
F070G02A-AST
o Bremsflüssigkeit Bremsflüssigkeitsstand im Ausgleichsbehälter kontrollieren. DasNiveau muß sich zwischen "MIN"- und"MAX"-Markierung befinden. Nur Bremsflüssigkeit mit der DOT3 oder DOT 4-Spezifikation verwenden. F070L01A-AST
o Befestigungsschrauben der
Aufhängung
Die Aufhängungsverbindungen auf lockeren Sitz oder Beschädigung prüfen. Auf das vorgeschriebene Anzugsmoment nachziehen.

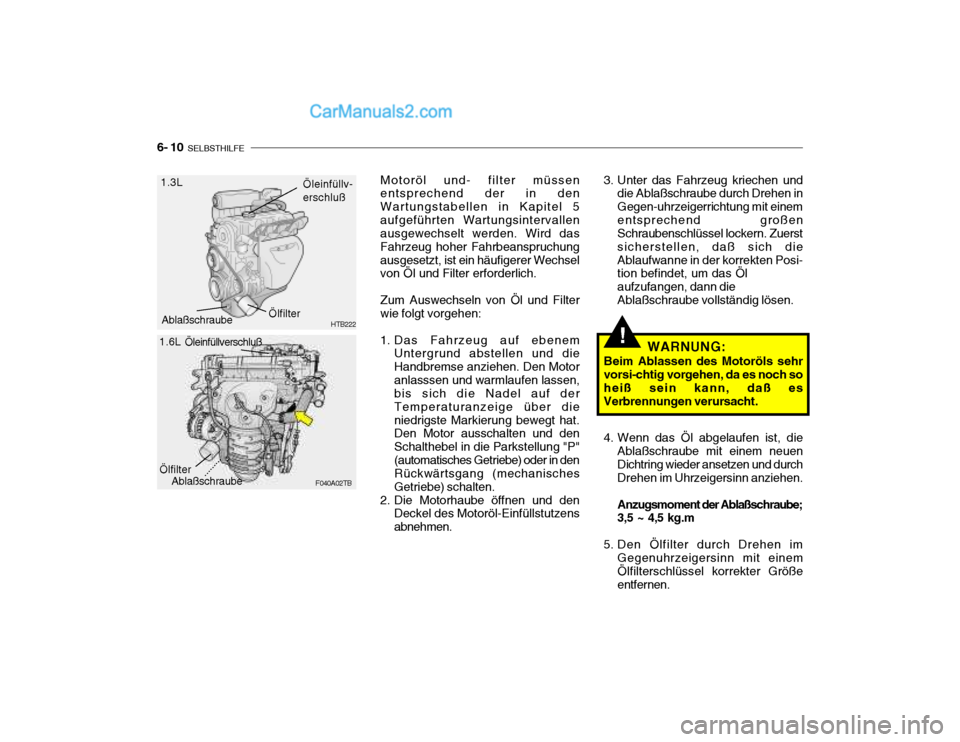

6- 10 SELBSTHILFE
!
1.3L
HTB222Öleinfüllv- erschluß
Ablaßschraube Ölfilter
1.6L
F040A02TB
.........
Motoröl und- filter müssen entsprechend der in den Wartungstabellen in Kapitel 5aufgeführten Wartungsintervallen ausgewechselt werden. Wird das Fahrzeug hoher Fahrbeanspruchungausgesetzt, ist ein häufigerer Wechsel von Öl und Filter erforderlich. Zum Auswechseln von Öl und Filter wie folgt vorgehen:
1. Das Fahrzeug auf ebenemUntergrund abstellen und die Handbremse anziehen. Den Motoranlasssen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über dieniedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P"(automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzensabnehmen.
Öleinfüllverschluß
Ablaßschraube
Ölfilter 3. Unter das Fahrzeug kriechen und
die Ablaßschraube durch Drehen in Gegen-uhrzeigerrichtung mit einementsprechend großen Schraubenschlüssel lockern. Zuerst sicherstellen, daß sich dieAblaufwanne in der korrekten Posi- tion befindet, um das Öl aufzufangen, dann dieAblaßschraube vollständig lösen.
WARNUNG:
Beim Ablassen des Motoröls sehrvorsi-chtig vorgehen, da es noch soheiß sein kann, daß es Verbrennungen verursacht.
4. Wenn das Öl abgelaufen ist, die Ablaßschraube mit einem neuen Dichtring wieder ansetzen und durch Drehen im Uhrzeigersinn anziehen. Anzugsmoment der Ablaßschraube; 3,5 ~ 4,5 kg.m
5. Den Ölfilter durch Drehen im Gegenuhrzeigersinn mit einem Ölfilterschlüssel korrekter Größeentfernen.

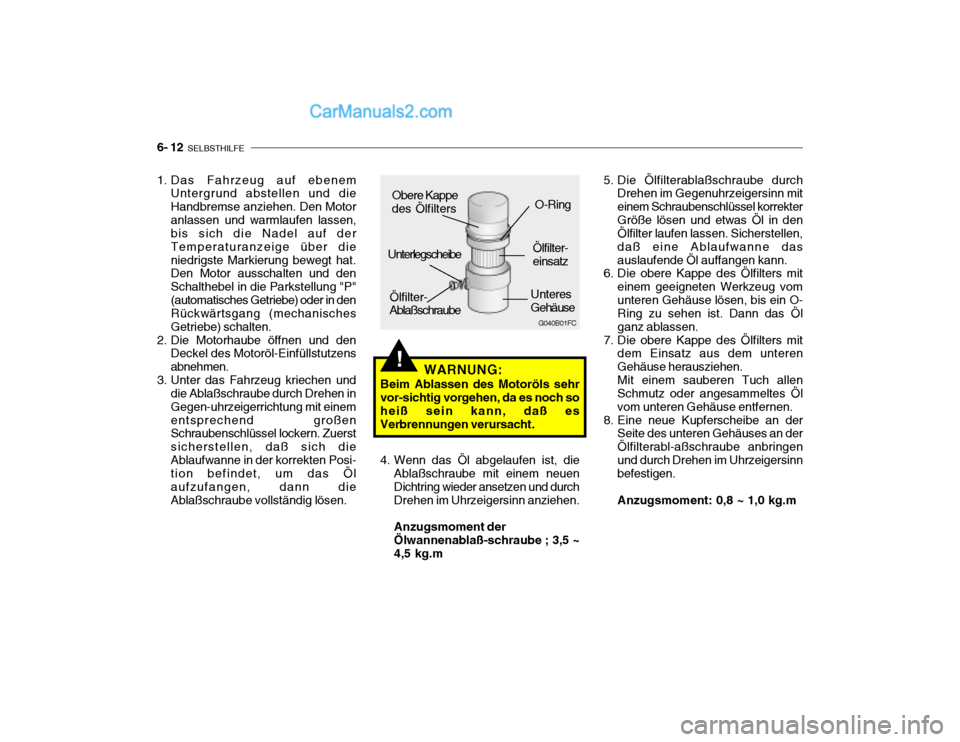

6- 12 SELBSTHILFE
!
G040B01FC
Ölfilter- Ablaßschraube
1. Das Fahrzeug auf ebenem
Untergrund abstellen und die Handbremse anziehen. Den Motoranlassen und warmlaufen lassen, bis sich die Nadel auf der Temperaturanzeige über dieniedrigste Markierung bewegt hat. Den Motor ausschalten und den Schalthebel in die Parkstellung "P"(automatisches Getriebe) oder in den Rückwärtsgang (mechanisches Getriebe) schalten.
2. Die Motorhaube öffnen und den Deckel des Motoröl-Einfüllstutzensabnehmen.
3. Unter das Fahrzeug kriechen und die Ablaßschraube durch Drehen inGegen-uhrzeigerrichtung mit einementsprechend großen Schraubenschlüssel lockern. Zuerst sicherstellen, daß sich dieAblaufwanne in der korrekten Posi- tion befindet, um das Öl aufzufangen, dann dieAblaßschraube vollständig lösen. WARNUNG:
Beim Ablassen des Motoröls sehrvor-sichtig vorgehen, da es noch soheiß sein kann, daß es Verbrennungen verursacht. 5. Die Ölfilterablaßschraube durch
Drehen im Gegenuhrzeigersinn mit einem Schraubenschlüssel korrekterGröße lösen und etwas Öl in den Ölfilter laufen lassen. Sicherstellen, daß eine Ablaufwanne dasauslaufende Öl auffangen kann.
6. Die obere Kappe des Ölfilters mit
einem geeigneten Werkzeug vomunteren Gehäuse lösen, bis ein O- Ring zu sehen ist. Dann das Öl ganz ablassen.
7. Die obere Kappe des Ölfilters mit dem Einsatz aus dem unterenGehäuse herausziehen.Mit einem sauberen Tuch allen Schmutz oder angesammeltes Öl vom unteren Gehäuse entfernen.
8. Eine neue Kupferscheibe an der Seite des unteren Gehäuses an derÖlfilterabl-aßschraube anbringenund durch Drehen im Uhrzeigersinn befestigen. Anzugsmoment: 0,8 ~ 1,0 kg.m
Ölfilter- einsatz
O-Ring
Obere Kappedes Ölfilters
Unteres Gehäuse
Unterlegscheibe
4. Wenn das Öl abgelaufen ist, die Ablaßschraube mit einem neuenDichtring wieder ansetzen und durch Drehen im Uhrzeigersinn anziehen. Anzugsmoment der Ölwannenablaß-schraube ; 3,5 ~4,5 kg.m
