d Avertissement !
Règles de sécurité à observer
et précautions à prendre pour
éviter que le pilote ou d'aut-
res personnes soient blessés
ou que leur vie soit mise en
danger.
e Attention :
Remarques particulières à ob-
server et précautions à prendre
afin de ne pas endommager la
moto. L'inobservation de ces
règles peut entraîner la perte du
droit à la garantie.
L Remarque :
Observations particulières pour
améliorer les opérations de
commande, de contrôle et de
réglage, de même que les tra-
vaux d'entretien.
Important
10r28bkf3.book Seite 92 Dienstag, 25. Mai 2004 4:55 16

1
Introduction
i

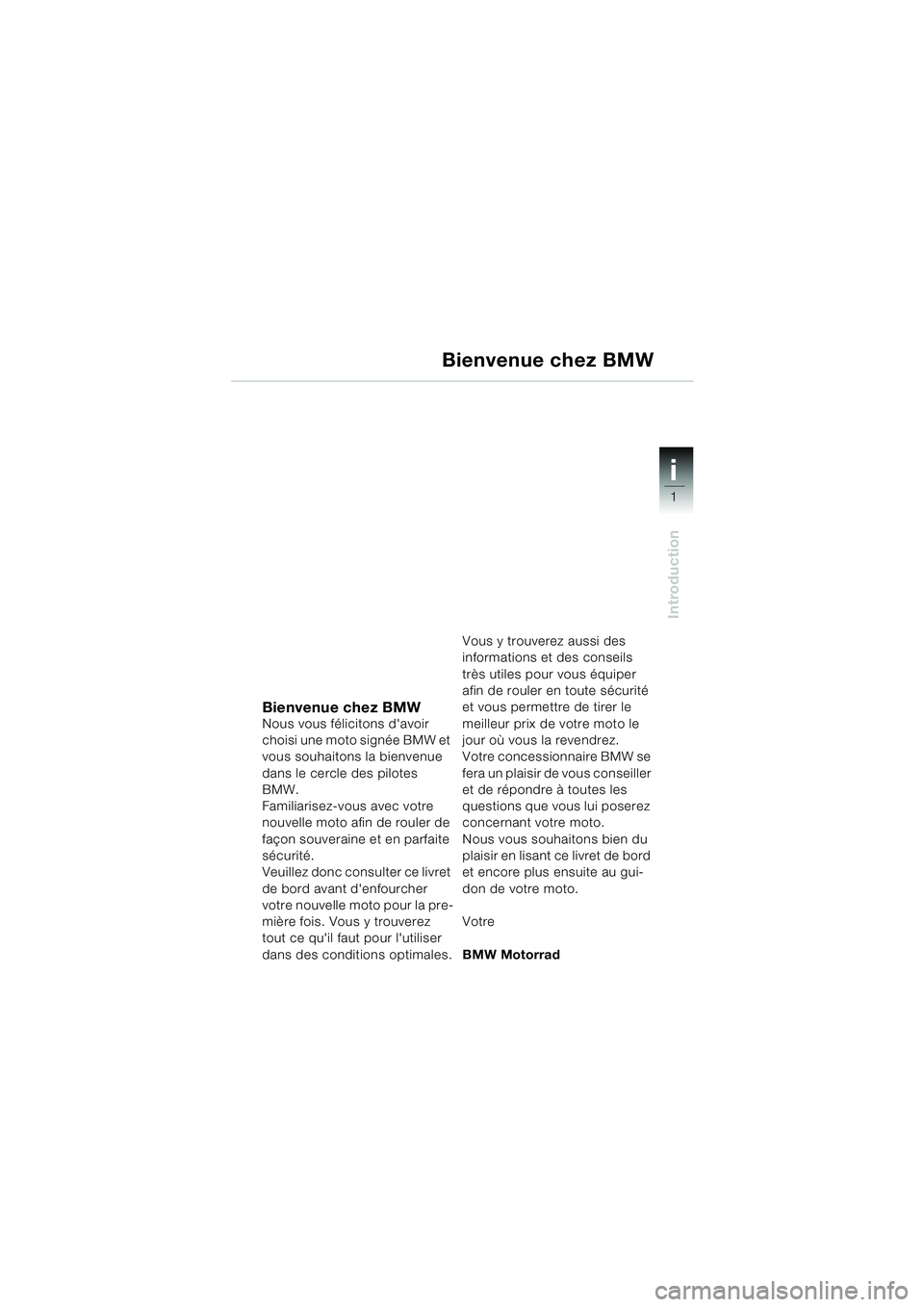

Bienvenue chez BMWNous vous félicitons d'avoir
choisi une moto signée BMW et
vous souhaitons la bienvenue
dans le cercle des pilotes
BMW.
Familiarisez-vous avec votre
nouvelle moto afin de rouler de
façon souveraine et en parfaite
sécurité.
Veuillez donc consulter ce livret
de bord avant d'enfourcher
votre nouvelle moto pour la pre-
mière fois. Vous y trouverez
tout ce qu'il faut pour l'utiliser
dans des conditions optimales.Vous y trouverez aussi des
informations et des conseils
très utiles pour vous équiper
afin de rouler en toute sécurité
et vous permettre de tirer le
meilleur prix de votre moto le
jour où vous la revendrez.
Votre concessionnaire BMW se
fera un plaisir de vous conseiller
et de répondre à toutes les
questions que vous lui poserez
concernant votre moto.
Nous vous souhaitons bien du
plaisir en lisant ce livret de bord
et encore plus ensuite au gui-
don de votre moto.
Votre
BMW Motorrad
Bienvenue chez BMW
10r28bkf3.book Seite 1 Dienstag, 25. Mai 2004 4:55 16

i
2
Introduction

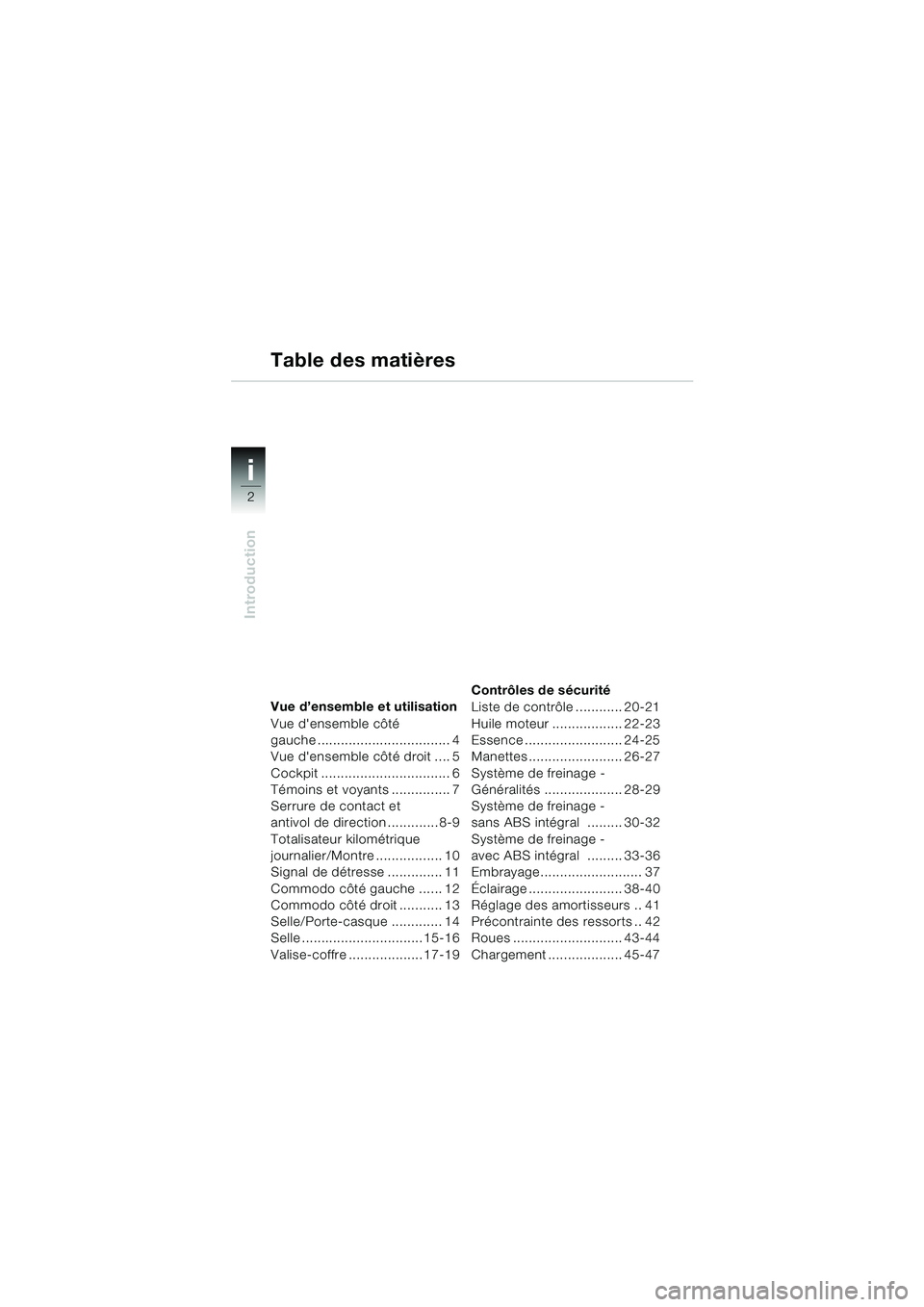

Vue d’ensemble et utilisation
Vue d'ensemble côté
gauche .................................. 4
Vue d'ensemble côté droit .... 5
Cockpit ................................. 6
Témoins et voyants ............... 7
Serrure de contact et
antivol de direction ............. 8-9
Totalisateur kilométrique
journalier/Montre ................. 10
Signal de détresse .............. 11
Commodo côté gauche ...... 12
Commodo côté droit ........... 13
Selle/Porte-casque ............. 14
Selle ............................... 15-16
Valise-coffre ................... 17-19Contrôles de sécurité
Liste de contrôle ............ 20-21
Huile moteur .................. 22-23
Essence ......................... 24-25
Manettes ........................ 26-27
Système de freinage -
Généralités .................... 28-29
Système de freinage -
sans ABS intégral ......... 30-32
Système de freinage -
avec ABS intégral ......... 33-36
Embrayage.......................... 37
Éclairage ........................ 38-40
Réglage des amortisseurs .. 41
Précontrainte des ressorts .. 42
Roues ............................ 43-44
Chargement ................... 45-47
Table des matières
10r28bkf3.book Seite 2 Dienstag, 25. Mai 2004 4:55 16

3
i
Introduction

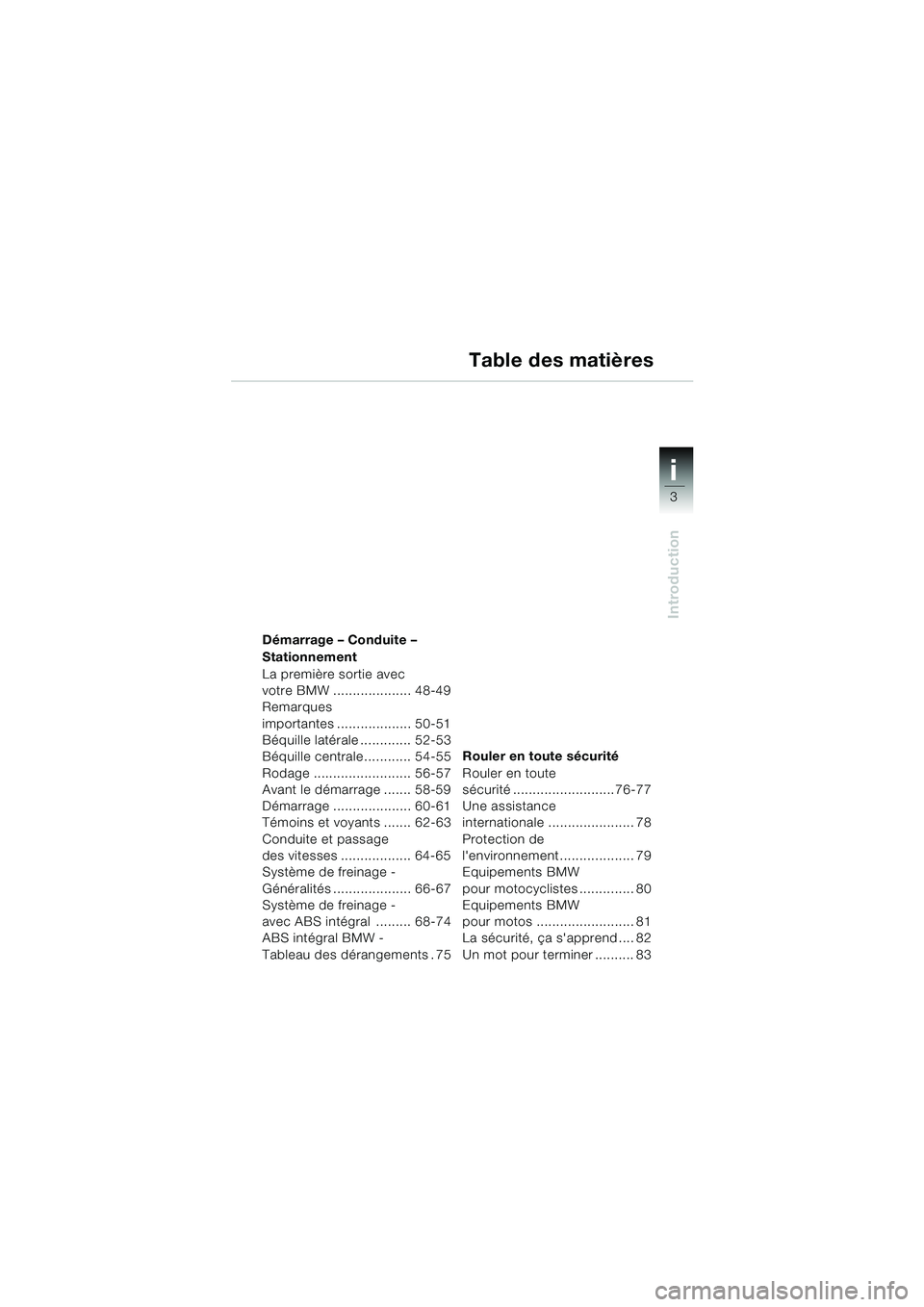

Démarrage – Conduite –
Stationnement
La première sortie avec
votre BMW .................... 48-49
Remarques
importantes ................... 50-51
Béquille latérale ............. 52-53
Béquille centrale............ 54-55
Rodage ......................... 56-57
Avant le démarrage ....... 58-59
Démarrage .................... 60-61
Témoins et voyants ....... 62-63
Conduite et passage
des vitesses .................. 64-65
Système de freinage -
Généralités .................... 66-67
Système de freinage -
avec ABS intégral ......... 68-74
ABS intégral BMW -
Tableau des dérangements . 75Rouler en toute sécurité
Rouler en toute
sécurité ..........................76-77
Une assistance
internationale ...................... 78
Protection de
l'environnement ................... 79
Equipements BMW
pour motocyclistes .............. 80
Equipements BMW
pour motos ......................... 81
La sécurité, ça s'apprend .... 82
Un mot pour terminer .......... 83
Table des matières
10r28bkf3.book Seite 3 Dienstag, 25. Mai 2004 4:55 16

22
20

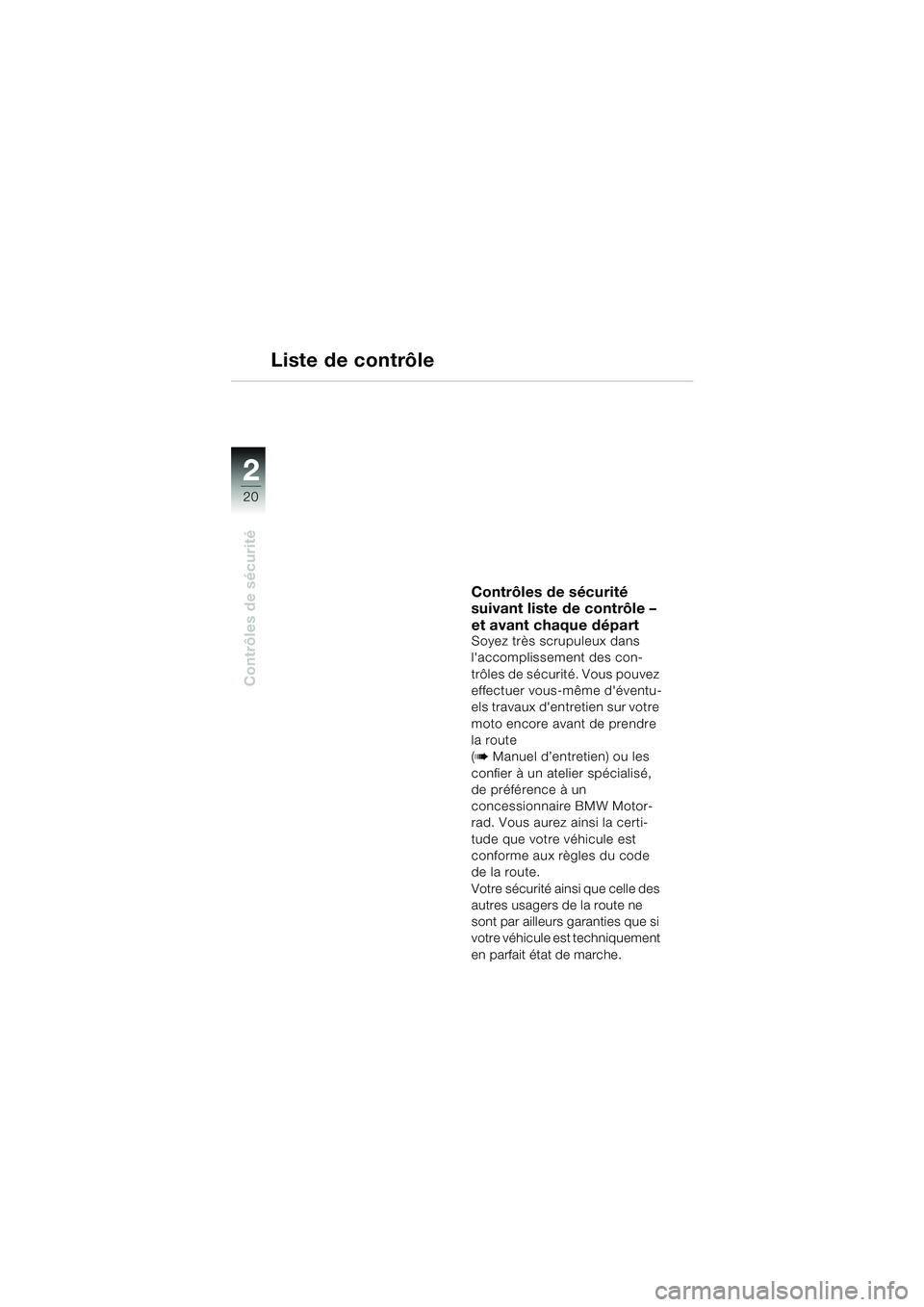

Contrôles de sécurité
Liste de contrôle
Contrôles de sécurité
suivant liste de contrôle –
et avant chaque départ
Soyez très scrupuleux dans
l'accomplissement des con-
trôles de sécurité. Vous pouvez
effectuer vous-même d'éventu-
els travaux d'entretien sur votre
moto encore avant de prendre
la route
(
b Manuel d’entretien) ou les
confier à un atelier spécialisé,
de préférence à un
concessionnaire BMW Motor-
rad. Vous aurez ainsi la certi-
tude que votre véhicule est
conforme aux règles du code
de la route.
Votre sécurité ainsi que celle des
autres usagers de la route ne
sont par ailleurs garanties que si
votre véhicule est techniquement
en parfait état de marche.
10r2802f3.fm Seite 20 Donnerstag, 3. Juni 2004 11:24 11

2
21
2

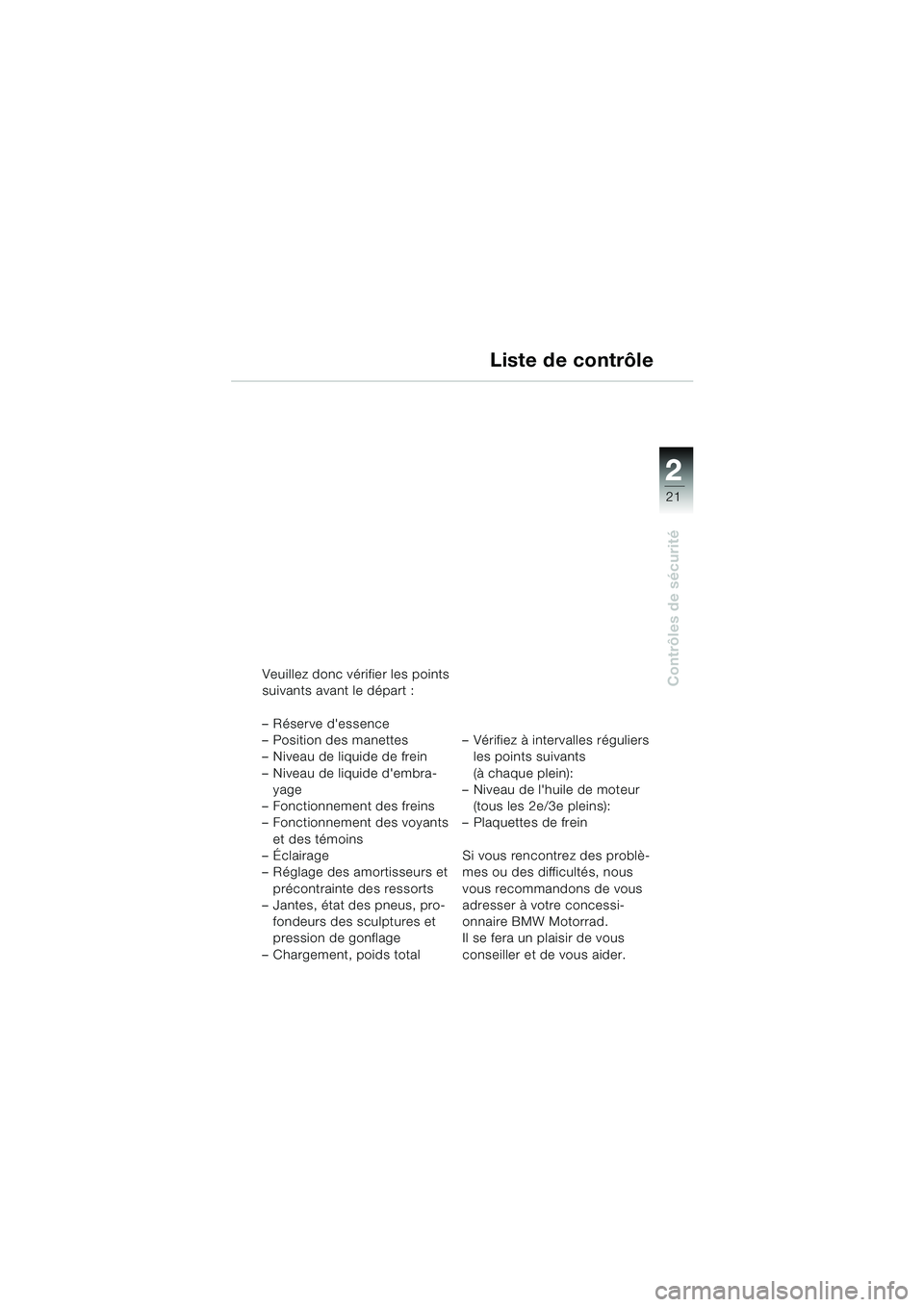

Contrôles de sécuritéVeuillez donc vérifier les points
suivants avant le départ :
– Réserve d'essence
– Position des manettes
– Niveau de liquide de frein
– Niveau de liquide d'embra-yage
– Fonctionnement des freins
– Fonctionnement des voyants et des témoins
–Éclairage
– Réglage des amortisseurs et précontrainte des ressorts
– Jantes, état des pneus, pro-
fondeurs des sculptures et
pression de gonflage
– Chargement, poids total – Vérifiez à intervalles réguliers
les points suivants
(à chaque plein):
– Niveau de l'huile de moteur
(tous les 2e/3e pleins):
– Plaquettes de frein
Si vous rencontrez des problè-
mes ou des difficultés, nous
vous recommandons de vous
adresser à votre concessi-
onnaire BMW Motorrad.
Il se fera un plaisir de vous
conseiller et de vous aider.
Liste de contrôle
10r2802f3.fm Seite 21 Donnerstag, 3. Juni 2004 11:24 11

22
22
Contrôles de sécurité

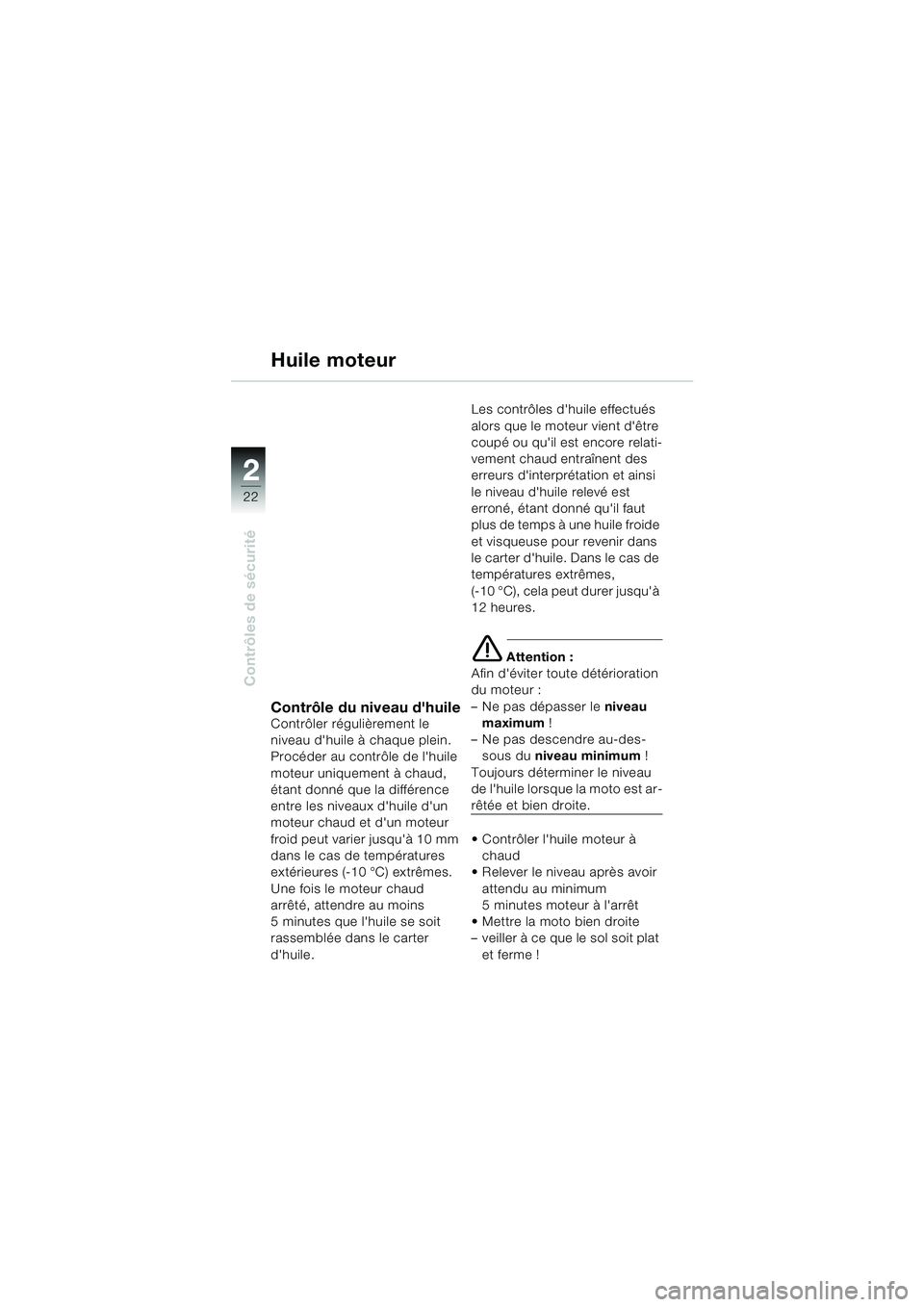

Huile moteur
Contrôle du niveau d'huileContrôler régulièrement le
niveau d'huile à chaque plein.
Procéder au contrôle de l'huile
moteur uniquement à chaud,
étant donné que la différence
entre les niveaux d'huile d'un
moteur chaud et d'un moteur
froid peut varier jusqu'à 10 mm
dans le cas de températures
extérieures (-10 °C) extrêmes.
Une fois le moteur chaud
arrêté, attendre au moins
5 minutes que l'huile se soit
rassemblée dans le carter
d'huile.Les contrôles d'huile effectués
alors que le moteur vient d'être
coupé ou qu'il est encore relati-
vement chaud entraînent des
erreurs d'interprétation et ainsi
le niveau d'huile relevé est
erroné, étant donné qu'il faut
plus de temps à une huile froide
et visqueuse pour revenir dans
le carter d'huile. Dans le cas de
températures extrêmes,
(-10 °C), cela peut durer jusqu'à
12 heures.
e Attention :
Afin d'éviter toute détérioration
du moteur :
– Ne pas dépasser le niveau maximum !
– Ne pas descendre au-des- sous du niveau minimum !
Toujours déterminer le niveau
de l'huile lorsque la moto est ar-
rêtée et bien droite.
 Contrôler l'huile moteur à chaud
 Relever le niveau après avoir
attendu au minimum
5 minutes moteur à l'arrêt
 Mettre la moto bien droite
– veiller à ce que le sol soit plat et ferme !
10r2802f3.fm Seite 22 Donnerstag, 3. Juni 2004 11:24 11

2
23
2

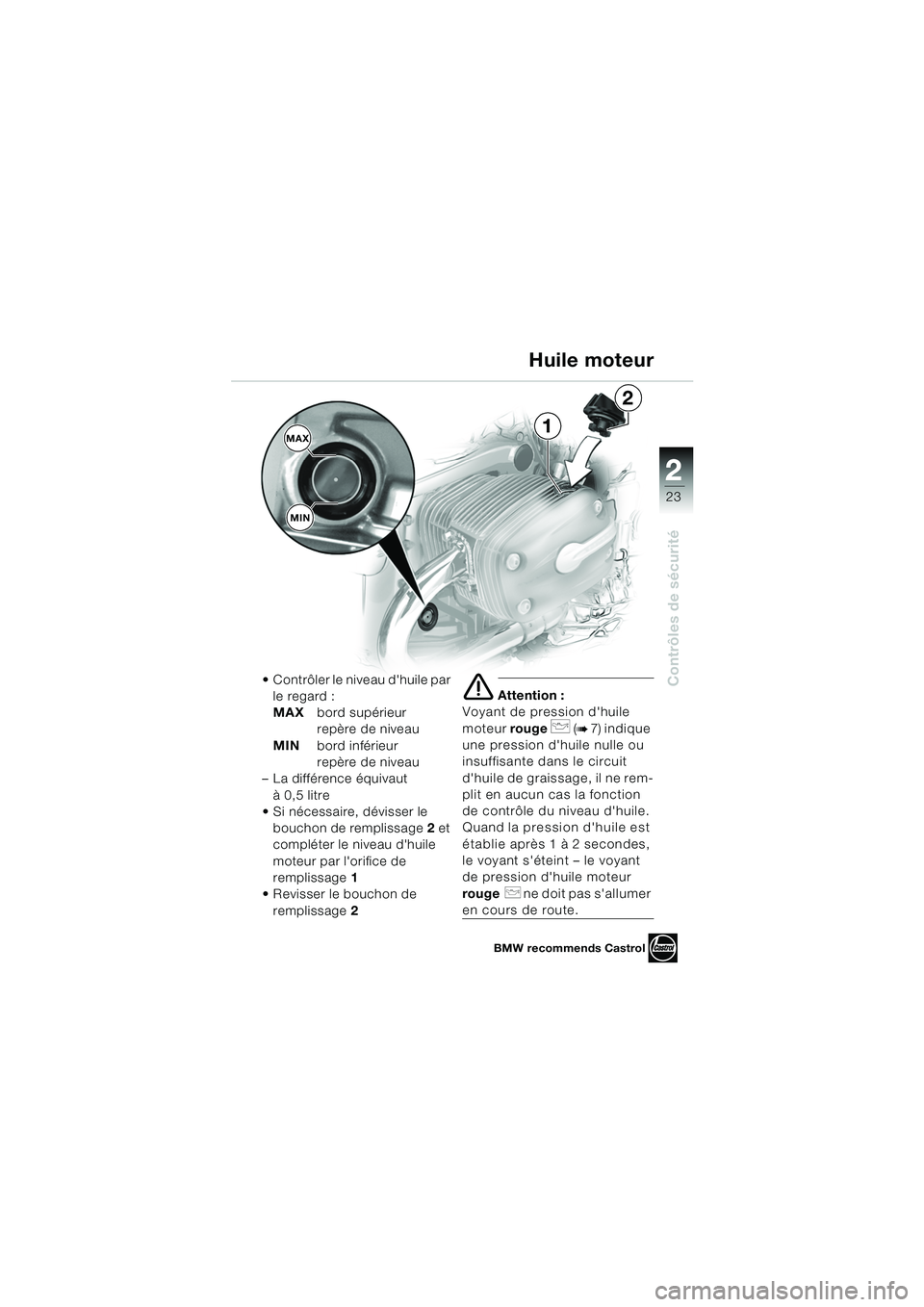

Contrôles de sécurité Contrôler le niveau d'huile par le regard :
MAX bord supérieur
repère de niveau
MIN bord inférieur
repère de niveau
– La différence équivaut
à 0,5 litre
 Si nécessaire, dévisser le
bouchon de remplissage 2 et
compléter le niveau d'huile
moteur par l'orifice de
remplissage 1
 Revisser le bouchon de
remplissage 2
e Attention :
Voyant de pression d'huile
moteur rouge
p (b 7) indique
une pression d'huile nulle ou
insuffisante dans le circuit
d'huile de graissage, il ne rem-
plit en aucun cas la fonction
de contrôle du niveau d'huile.
Quand la pression d'huile est
établie après 1 à 2 secondes,
le voyant s'éteint – le voyant
de pression d'huile moteur
rouge
p ne doit pas s'allumer
en cours de route.
Huile moteur
BMW recommends Castrol
MAX
MIN1
2
