10r28bkb3.book Seite 89 Dienstag, 25. Mai 2004 4:29 16

d Advertência:
Regras e medidas relativas a
cuidados que protegem o
condutor ou outras pessoas
contra ferimentos ou risco de
vida.
e Atenção:
Indicações e medidas
preventivas especiais que
evitam danos à moto.
A não observação pode levar
ao cancelamento da garantia.
L Indicação:
Indicações especiais para um
melhor manuseio nos
procedimentos de
acionamento, controle e ajuste,
bem como manutenção.
Atenção!
10r28bkb3.book Seite 88 Dienstag, 25. Mai 2004 4:29 16

1
Introdução
i
Bem-vindo à BMWSomos felizes que você decidiu
comprar uma moto BMW e
damos as boas-vindas ao
grupo dos motociclistas BMW.
Aconselhamos você que se
familiarize bem com a sua nova
moto, para poder se movimen-
tar com segurança e tranquili-
dade na estrada.
Para tanto, leia, por favor, o
presente Manual do Proprietá-
rio, antes de dar a partida à sua
nova moto. Aqui, você encontra
dicas importantes relativas ao
comando do veículo e ao apro-
veitamento de todas as suas
possibilidades técnicas.Além disso, você encontrará
sugestões e informações úteis
para escolher os equipamentos
mais indicados para garantir a
segurança máxima de exercício
e circulação, além de conse-
lhos para conservar da melhor
maneira possível o valor da sua
moto.
Seu Concessionário de motoci-
cletas BMW terá prazer em lhe
ajudar em todas as questões
relativas à sua moto.
Esperamos que goste de ler
este seu Manual do Proprietário
e que tenha uma boa e segura
viagem.
Sua
BMW Motorrad
Bem-vindo à BMW
10r28bkb3.book Seite 1 Dienstag, 25. Mai 2004 4:29 16

i
2
Introdução
Informações gerais e
comandos
Vista total, lado esquerdo...... 4
Vista total, lado direito........... 5
Cockpit ................................. 6
Campo das luzes de
controle................................. 7
Ignição e trava da guidão ... 8-9

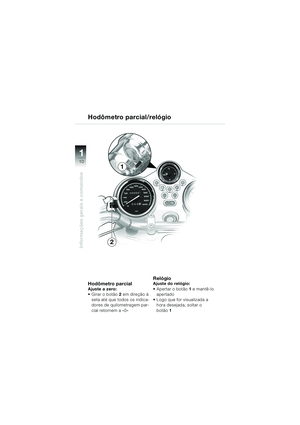

Hodômetro parcial/
relógio ................................. 10

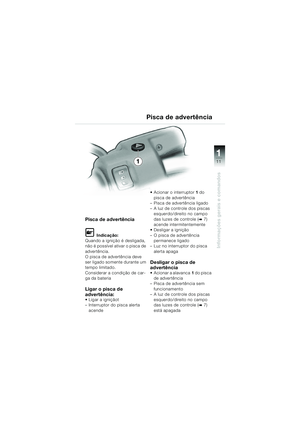

Pisca de advertência ........... 11
Comandos no lado esquerdo
do guidão ............................ 12
Comandos no lado direito
do guidão ............................ 13
Banco/porta-capacete ........ 14
Banco ............................ 15-16
Malas system ................. 17-19Controle de segurança
Lista de checagem ........ 20-21
Óleo do motor................ 22-23

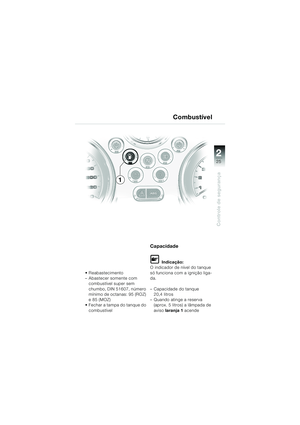

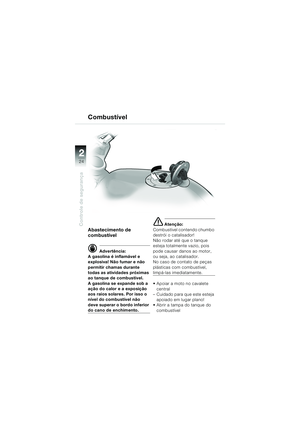

Combustível ................... 24-25

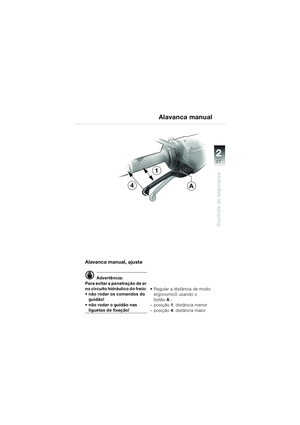

Alavanca manual ............ 26-27
Sistema dos freios -
aspectos gerais ............. 28-29

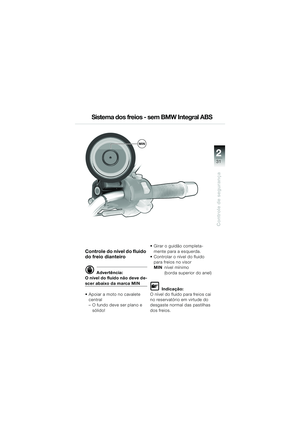

Sistema dos freios - sem
BMW Integral ABS ......... 30-32
Sistema dos freios - com
BMW Integral ABS ......... 33-36
Embreagem ........................ 37

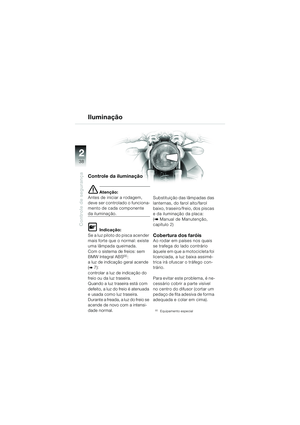

Iluminação ..................... 38-40

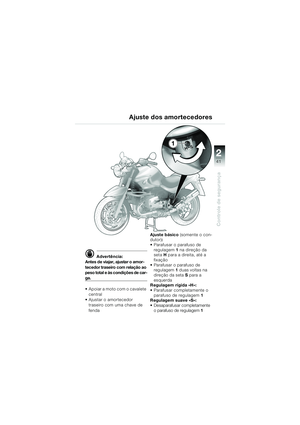

Ajuste dos
amortecedores.................... 41

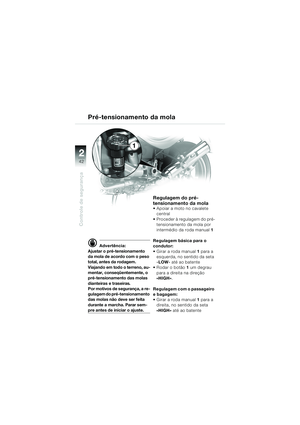

Pré-tensionamento
da mola ............................... 42

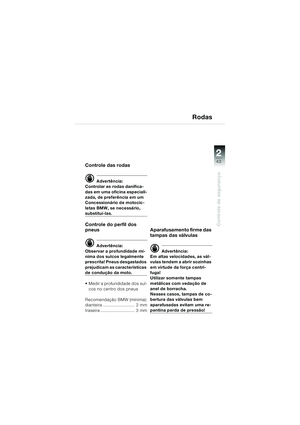

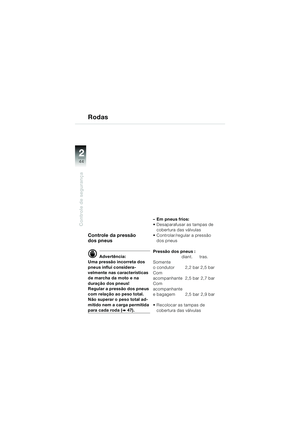

Rodas ............................ 43-44

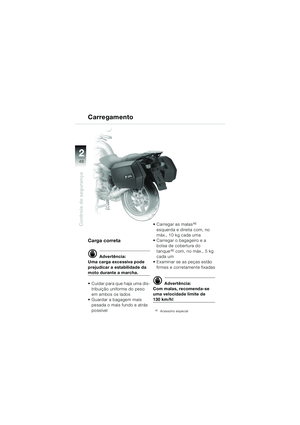

Carregamento ................ 45-47
Índice
10r28bkb3.book Seite 2 Dienstag, 25. Mai 2004 4:29 16

3
i
Introdução
Dar a partida – guiar –
estacionar
O primeiro passeio ........ 48-49
Indicações
importantes ................... 50-51
Cavalete lateral.............. 52-53

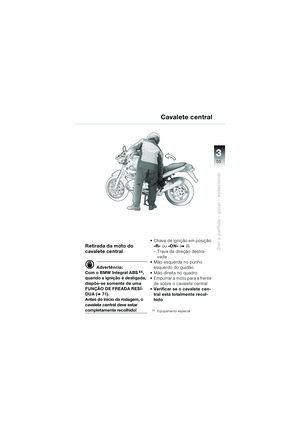

Cavalete central ............ 54-55

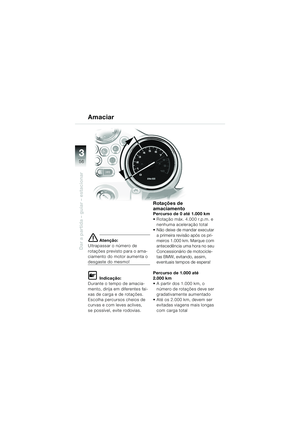

Amaciar ......................... 56-57
Antes de dar a partida ... 58-59
Dar a partida ................. 60-61
Luzes de advertência .... 62-63
Direção e mudança
das marchas ................. 64-65

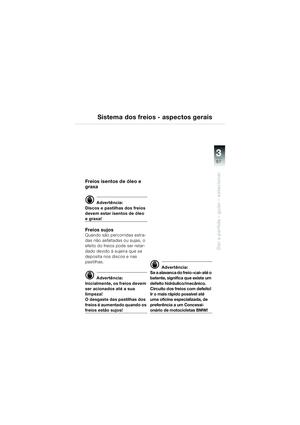

Sistema dos freios
- aspectos gerais .......... 66-67

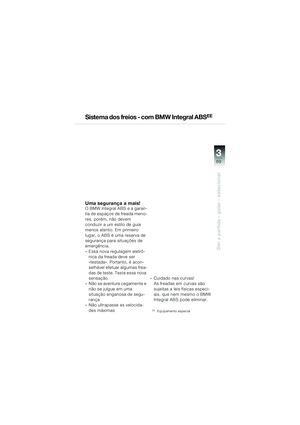

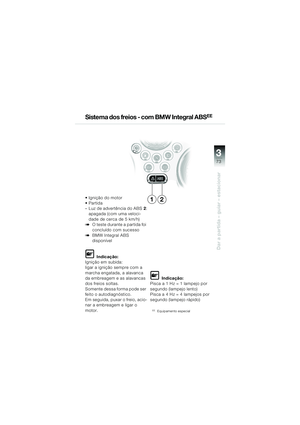

Sistema dos freios - com
BMW Integral ABS......... 68-74
BMW Integral ABS
- Tabela das anomalias ....... 75A caminho, com segurança
Segurança
de funcionamento ..........76-77
Assistência
no mundo todo ................... 78
Proteção ambiental ............. 79
Equipamento BMW
para o condutor .................. 80
Equipamento para
motocicletas BMW .............. 81
Segurança através
de treinamento .................... 82
Considerações finais ........... 83
Índice
10r28bkb3.book Seite 3 Dienstag, 25. Mai 2004 4:29 16

1
Informações gerais e comandos
4
1Depósito de óleo do circuito
da embreagem (
b 37)
2 Abastecimento de óleo,
motor (
b 23)
3 Amortecedor telescópico
traseiro, pré-carga das
molas (
b 42)
4 Amortecedor telescópico
traseiro, ajuste do amorte-
cedor (
b 41) 5
Tomada, 12V
AE -possibilidade
de ligação de aparelhos adici-
onais – carga máx. 5 A
6 Vela de ignição principal,
esquerda
7 Vela de ignição secun-
dária*, esquerda
8 Visor do nível do óleo,
motor (
b 23)
( ) Número entre parênteses
bpágina com esclarecimentos
AEAcessório especial
* Somente R 1150 R
Vista total, lado esquerdo
132
54
867
10r28bkb3.book Seite 4 Dienstag, 25. Mai 2004 4:29 16

1
Informações gerais e comandos
5
9Depósito para ferramentas
de bordo fornecidas junta-
mente com a moto
10 Caixa de fusíveis
11 Filtro de ar (
b Manual de
manutenção, capítulo 2)
12 Fecho do tanque de
combustível (
b 24)
13 Reservatório do fluido dos
freios do freio dianteiro
(
b 31, 35)
14 Placa de identificação/
número do quadro 15
Vela de ignição principal,
direita
16 Vela de ignição secun-
dária*, direita
17 Reservatório do fluido do
freio traseiro (
b 32, 36)
18 Fechadura do capacete/
banco (
b 14)
( ) Número entre parênteses
bpágina com esclarecimentos
* Somente R 1150 R
Vista total, lado direito
910
17
1312
1814
11
1615
10r28bkb3.book Seite 5 Dienstag, 25. Mai 2004 4:29 16

1
Informações gerais e comandos
6
1Botão para zerar o
hodômetro parcial (
b 10)
2 Velocímetro
3 Hodômetro
4 Hodômetro parcial (
b 10)
5 Relógio (
b 10) 6
Conta-giros (
b 56)
7 Ignição e trava do guidão
(
b 8)

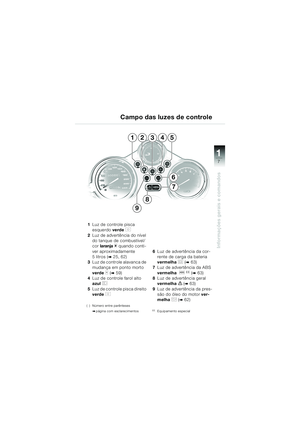

8 Campo das luzes de con-
trole (
b 7)
( ) Número entre parênteses
bpágina com esclarecimentos
Cockpit
7
543216
8
10r28bkb3.book Seite 6 Dienstag, 25. Mai 2004 4:29 16
