2003 YAMAHA WR 250F engine

3 - 101
INSP
ADJ
2. Inspect:
Bearing free play
Exist play
→ Replace.
EC36U013STEERING HEAD INSPECTION
AND ADJUSTMENT
1. Elevate the front wheel by plac-
ing a suitable stand under the
engine.
2. Check:
Steering stem
Grasp the bottom of the forks
and gently rock the fork
assembly back and forth.
Free play
→ Adjust steering
head.
3. Check:
Steering smooth action
Turn the handlebar lock to
lock.
Unsmooth action
→ Adjust
steering ring nut.
4. Adjust:
Steering ring nut
Steering ring nut adjustment
steps:
Remove the headlight.
Remove the handlebar and
handlebar upper bracket.
Loosen the steering ring nut
1
using the steering nut wrench
2.
Steering nut wrench:
YU-33975/90890-01403
Tighten the steering ring nut
3
using steering nut wrench
4.
NOTE:Set the torque wrench to the
steering nut wrench so that they
form a right angle.
Steering nut wrench:
YU-33975/90890-01403
T R..
Steering ring nut
(initial tightening):
38 Nm
(3.8 m  kg, 27 ft  lb)
2. Contrôler:
Jeu de roulement
Il y a du jeu → Remplacer.
CONTROLE ET REGLAGE DE LA
TETE DE FOURCHE
1. Soulever la roue avant en mettant
un support convenable sous le
moteur.
2. Contrôler:
Arbre de direction
Saisir la fourche par le bas et bas-
culer l’ensemble en avant et en
arrière.
Jeu → Régler la tête de fourche.
3. Contrôler:
Action régulière de la direction
Tourner le guidon à fond dans les
deux sens.
Action irrégulière → Régler
l’écrou annulaire de direction.
4. Régler:
Ecrou crénelé de direction
Etapes de réglage de l’écrou cré-
nelé de direction:
Retirer le phare.
Retirer le guidon et le support
supérieur.
Desserrer l’écrou crénelé de direc-
tion 1 en utilisant la clé à ergots
2.
Clé à ergots:
YU-33975/90890-01403
Serrer l’écrou crénelé de direction
3 en utilisant la clé 4.
N.B.:
Régler la clef dynamométrique à la
clé à ergots pour former un angle
droit.
Clé à ergots:
YU-33975/90890-01403
T R..
Ecrou crénelé de direction
(serrage initial):
38 Nm
(3,8 m  kg, 27 ft  lb)
CHASSIS
PARTIE CYCLE

3 - 107
INSP
ADJ
EC370000
ELECTRICAL

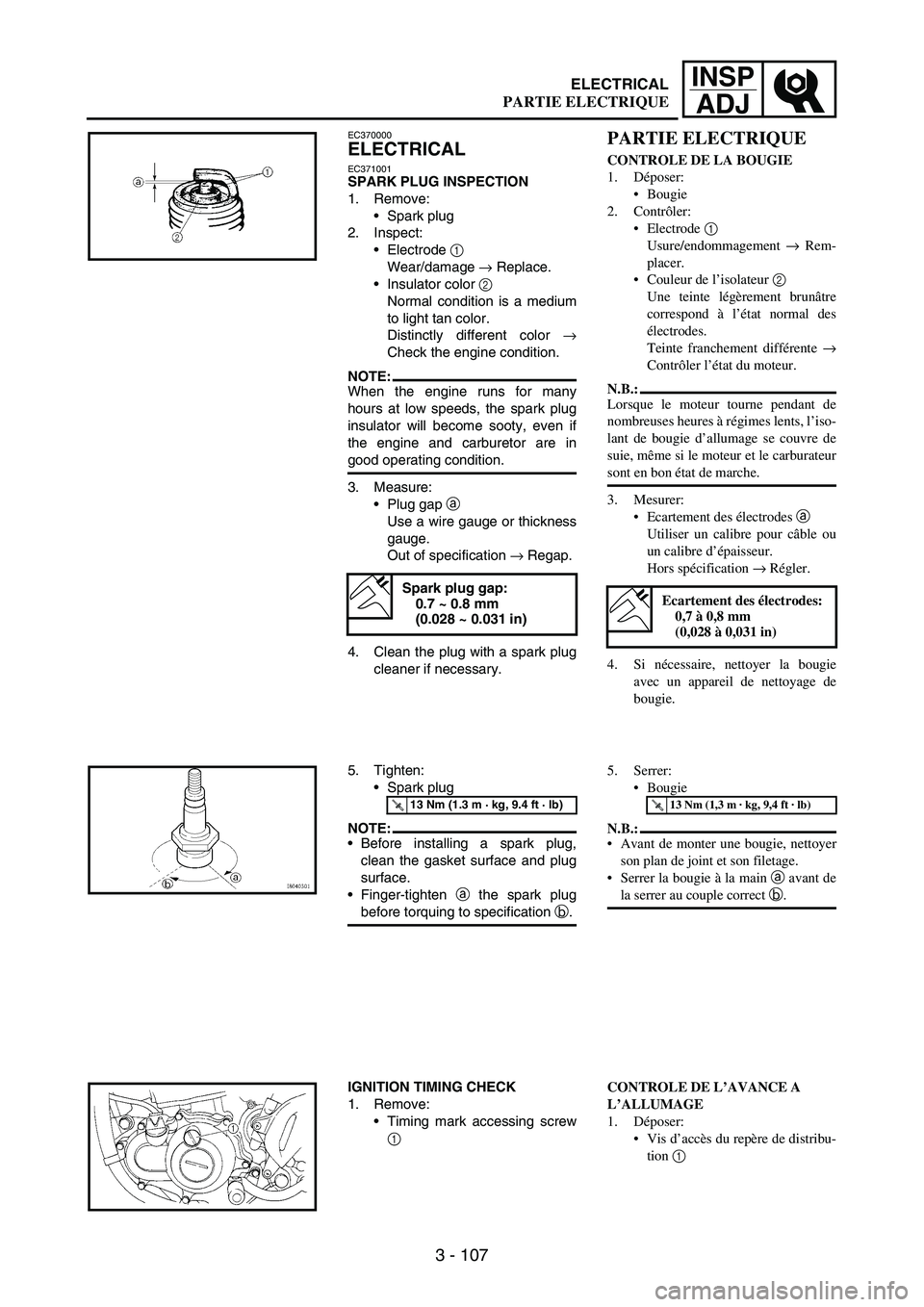

EC371001SPARK PLUG INSPECTION
1. Remove:
Spark plug
2. Inspect:
Electrode
1
Wear/damage
→ Replace.
Insulator color
2
Normal condition is a medium
to light tan color.
Distinctly different color
→
Check the engine condition.
NOTE:When the engine runs for many
hours at low speeds, the spark plug
insulator will become sooty, even if
the engine and carburetor are in
good operating condition.
3. Measure:
Plug gap
a
Use a wire gauge or thickness
gauge.
Out of specification
→ Regap.
4. Clean the plug with a spark plug
cleaner if necessary.
Spark plug gap:
0.7 ~ 0.8 mm
(0.028 ~ 0.031 in)
5. Tighten:
Spark plug
NOTE:Before installing a spark plug,
clean the gasket surface and plug
surface.
Finger-tighten
a the spark plug
before torquing to specification
b.
T R..13 Nm (1.3 m · kg, 9.4 ft · lb)
IGNITION TIMING CHECK
1. Remove:
Timing mark accessing screw
1
PARTIE ELECTRIQUE
CONTROLE DE LA BOUGIE
1. Déposer:
Bougie
2. Contrôler:
Electrode 1
Usure/endommagement → Rem-
placer.
Couleur de l’isolateur 2
Une teinte légèrement brunâtre
correspond à l’état normal des
électrodes.
Teinte franchement différente →
Contrôler l’état du moteur.
N.B.:
Lorsque le moteur tourne pendant de
nombreuses heures à régimes lents, l’iso-
lant de bougie d’allumage se couvre de
suie, même si le moteur et le carburateur
sont en bon état de marche.
3. Mesurer:
Ecartement des électrodes a
Utiliser un calibre pour câble ou
un calibre d’épaisseur.
Hors spécification → Régler.
4. Si nécessaire, nettoyer la bougie
avec un appareil de nettoyage de
bougie.
Ecartement des électrodes:
0,7 à 0,8 mm
(0,028 à 0,031 in)
5. Serrer:
Bougie
N.B.:
Avant de monter une bougie, nettoyer
son plan de joint et son filetage.
Serrer la bougie à la main a avant de
la serrer au couple correct b.
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
CONTROLE DE L’AVANCE A
L’ALLUMAGE
1. Déposer:
Vis d’accès du repère de distribu-
tion 1
ELECTRICAL
PARTIE ELECTRIQUE

3 - 109
INSP
ADJ
2. Attach:
Timing light
Inductive tachometer
To the ignition coil lead
(orange lead
1).
Timing light:
YM-33277-A/
90890-03141
Inductive tachometer:
YU-8036-B
Engine tachometer:
90890-03113
1
3. Check:
Ignition timing
4. Install:
Timing mark accessing screw Checking steps:
Start the engine and let it warm
up. Let the engine run at the
specified speed.
Adjust the engine idling speed.
Refer to “ENGINE IDLING
SPEED ADJUSTMENT” sec-
tion.
Visually check the stationary
pointer
a is within the firing
range b on the rotor.
Incorrect firing range → Check
rotor and pickup assembly.
2. Attacher:
Lampe stroboscopique à induc-
tion
Compte-tours inductif
Au fil de la bobine d’allumage
(fil orange 1)
Lampe stroboscopique à
induction:
YM-33277-A/
90890-03141
Compte-tours inductif:
YU-8036-B
Compte-tours moteur:
90890-03113
3. Contrôler:
Avance à l’allumage
4. Monter:
Vis d’accès du repère de distribu-
tion Etapes de la vérification:
Mettre le moteur en marche et le
laisser chauffer. Laisser ensuite
tourner le moteur au régime spéci-
fié.
Régler la vitesse du ralenti du
moteur.
Se reporter à la section
“REGLAGE DU REGIME DE
RALENTI”.
S’assurer que l’index fixe a se
trouve dans la plage d’allumage b
sur le rotor.
Plage d’allumage incorrecte →
Contrôler le rotor et le circuit
d’excitation.
ELECTRICAL
PARTIE ELECTRIQUE

4 - 1

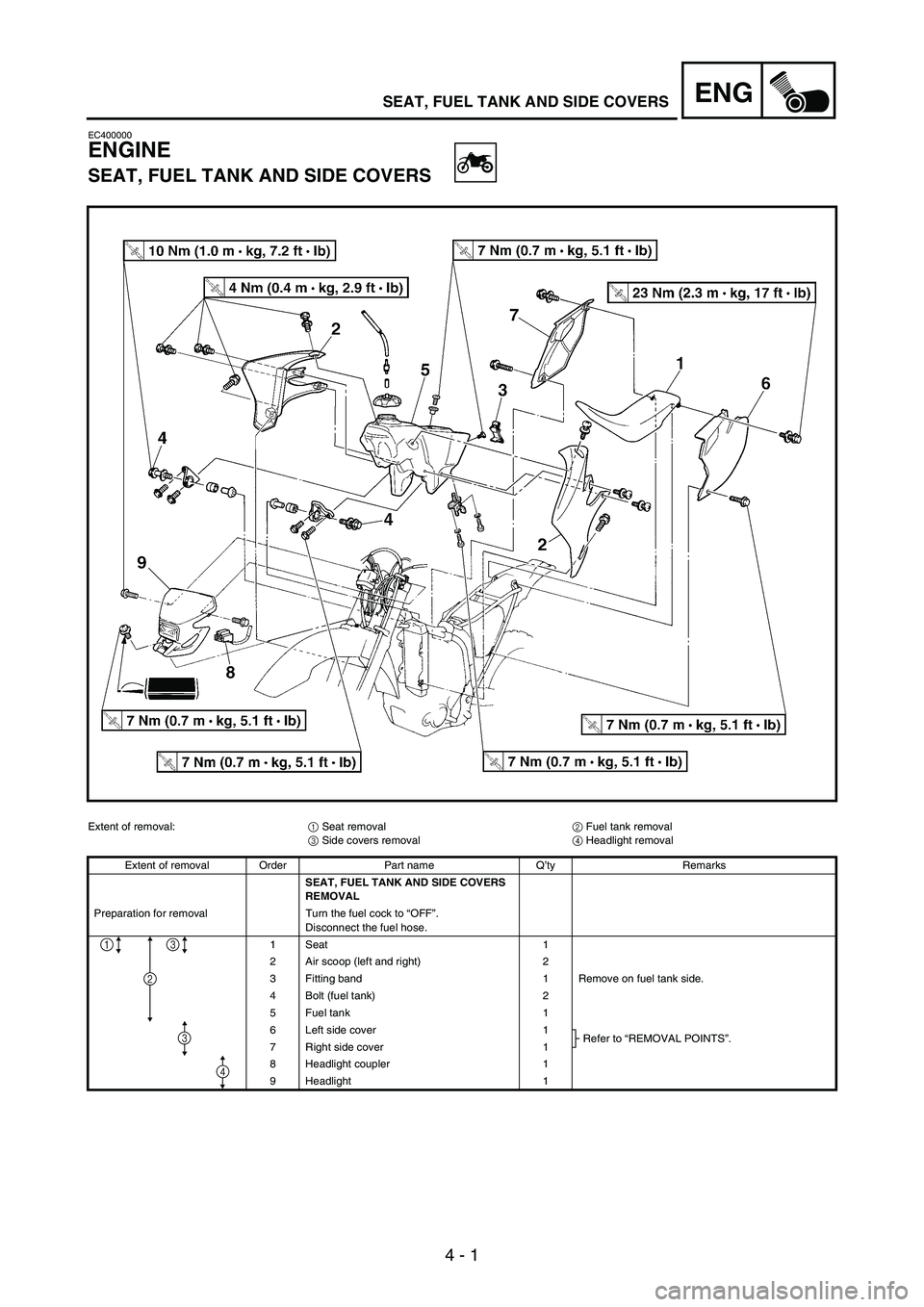

ENGSEAT, FUEL TANK AND SIDE COVERS
EC400000
ENGINE
SEAT, FUEL TANK AND SIDE COVERS
Extent of removal:
1 Seat removal
2 Fuel tank removal
3 Side covers removal
4 Headlight removal
Extent of removal Order Part name Q’ty Remarks
SEAT, FUEL TANK AND SIDE COVERS
REMOVAL
Preparation for removal Turn the fuel cock to “OFF”.
Disconnect the fuel hose.
1Seat 1
2 Air scoop (left and right) 2
3 Fitting band 1 Remove on fuel tank side.
4 Bolt (fuel tank) 2
5 Fuel tank 1
6 Left side cover 1
Refer to “REMOVAL POINTS”.
7 Right side cover 1
8 Headlight coupler 1
9 Headlight 1
2
13
4
3

4 - 17
ENGRADIATOR
EC456000HANDLING NOTE
WARNING
Do not remove the radiator cap
when the engine and radiator are
hot. Scalding hot fluid and steam
may be blown out under pressure,
which could cause serious injury.
When the engine has cooled, open
the radiator cap by the following
procedure:
Place a thick rag, like a towel, over
the radiator cap, slowly rotate the
cap counterclockwise to the
detent. This procedure allows any
residual pressure to escape. When
the hissing sound has stopped,
press down on the cap while turn-
ing counterclockwise and remove
it.
EC454000INSPECTIONEC444100Radiator
1. Inspect:
Radiator core
1
Obstruction
→ Blow out with
compressed air through rear of
the radiator.
Bent fin
→ Repair/replace.
EC455000ASSEMBLY AND INSTALLATION
Radiator
1. Install:
O-ring
1
Radiator pipe
2
Bolt (radiator pipe)
3
NOTE:Apply the lithium soap base grease
on the O-ring.
2. Install:
Radiator hose 4 (longer)
1
Radiator hose 2 (shorter)
2
To right radiator
3.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
New
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne jamais enlever le bouchon du
radiateur quand le moteur et le radia-
teur sont chauds. Du liquide bouillon-
nant et de la vapeur risquent de jaillir
sous forte pression, ce qui est très dan-
gereux.
Une fois le moteur refroidi, enlever le
bouchon du radiateur en procédant
comme suit:
Quand le moteur est froid, mettre un
chiffon épais tel qu’une serviette sur
ce bouchon puis le tourner lentement
vers la gauche jusqu’au point de
détente. Cette procédure permet d’éli-
miner toute pression résiduelle.
Quand le sifflement s’est arrêté,
appuyer sur le bouchon tout en le
tournant vers la gauche puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Carcasse 1
Encrassé → Nettoyer en soufflant
de l’air comprimé par l’arrière du
radiateur.
Lamelle tordue → Réparer/rem-
placer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Joint torique 1
Tuyau de radiateur 2
Boulon (tuyau de radiateur) 3
N.B.:
Enduire le joint torique de graisse à base
de savon au lithium.
2. Monter:
Durit de radiateur 4 (plus longue)
1
Durit de radiateur 2 (plus courte)
2
Au radiateur droite 3.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
New
RADIATEUR

4 - 19
ENGRADIATOR
3. Install:
Right radiator
1
Bolt (right radiator)
2
Radiator hose 3
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Left radiator
1
Bolt (left radiator)
2
Radiator hose 1
3
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
5. Tighten:
Radiator hose clamp
4
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
6. Install:
Radiator guard
1
Bolt (radiator guard)
2
NOTE:Fit the hook
a on the inner side first
into the radiator.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Install:
Coolant reservoir
1
Bolt (coolant reservoir)
2
Coolant reservoir hose
3
Coolant reservoir breather
hose
4
Refer to “CABLE ROUTING
DIAGRAM” section in the
CHAPTER 2.
8. Fill:
Radiator
Engine
Coolant reservoir
Refer to “COOLANT
REPLACEMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
LOWFULLCOOLANT32
1
4
3. Monter:
Radiateur de droite 1
Boulon (radiateur droite) 2
Durit de radiateur 3 3
Se reporter à la section“CHEMI-
NEMENT DES CÂBLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Radiateur gauche 1
Boulon (radiateur gauche) 2
Durit de radiateur 1 3
Se reporter à la section“CHEMI-
NEMENT DES CÂBLES” au
CHAPITRE 2.
5. Serrer:
Bride de durit de radiateur 4
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
6. Monter:
Protection de radiateur 1
Boulon (protection de radiateur)
2
N.B.:
Accrocher le panneau d’abord à l’inté-
rieur a puis à l’extérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Monter:
Vase d’expansion 1
Boulon (vase d’expansion) 2
Durit de vase d’expansion 3
Durit de mise à l’air de vase
d’expansion 4
Se reporter à la section “CHEMI-
NEMENT DES CÂBLES” au
CHAPITRE 2.
8. Remplir:
Radiateur
Moteur
Vase d’expansion
Se reporter à la section
“CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au
CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
RADIATEUR

4 - 33
ENGCARBURETOR
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
REMOVAL POINTS
Pilot screw
1. Remove:
Pilot screw
1
NOTE:To optimize the fuel flow at a small
throttle opening, each machine’s pilot
screw has been individually set at the
factory. Before removing the pilot
screw, turn it in fully and count the
number of turns. Record this number
as the factory-set number of turns
out.
INSPECTION
Carburetor
1. Inspect:
Carburetor body
Contamination
→ Clean.
NOTE:Use a petroleum based solvent for
cleaning. Blow out all passages
and jets with compressed air.
Never use a wire.
REMARQUE CONCERNANT LES
MANIPULATIONS
ATTENTION:
Ne pas desserrer les vis (capteur de
position du papillon des gaz) 1 sauf
lors du changement de capteur de
position du papillon des gaz en cas de
panne pour éviter les diminutions de
performance du moteur.
POINTS DE DEPOSE
Vis de richesse
1. Déposer:
Vis de richesse 1
N.B.:
Afin d’optimiser le flux de carburant à
petite ouverture des gaz, la vis de
richesse de chaque véhicule a été réglé
individuellement à l’usine. Avant de
remonter la vis de richesse, la visser
complètement en comptant le nombre de
tours exact. Retenir et noter ce chiffre et
dévisser la vis de ce nombre de tours.
CONTROLE
Carburateur
1. Contrôler:
Corps du carburateur
Encrassé → Nettoyer.
N.B.:
Pour le nettoyage, employer un dissol-
vant à base de pétrole. Passer tous les
conduits et gicleurs à l’air comprimé.
Ne jamais utiliser de fil.
CARBURATEUR

4 - 65
ENGCAMSHAFTS
Decompression system
1. Check:
Decompression system
Checking steps:
Check that the decompression
mechanism cam
1 moves
smoothly.
Check that the decompression
mechanism cam lever pin
2
projects from the camshaft.
Timing chain tensioner
1. Check:
While pressing the tensioner
rod lightly with fingers, use a
thin screwdriver
1 and wind
the tensioner rod up fully
clockwise.
When releasing the screw-
driver by pressing lightly with
fingers, make sure that the
tensioner rod will come out
smoothly.
If not, replace the tensioner
assembly.
ASSEMBLY AND INSTALLATION
Camshaft
1. Install:
Exhaust camshaft
1
Intake camshaft
2
Installation steps:
Turn the crankshaft counter-
clockwise with a wrench.
NOTE:Apply the molybdenum disulfide
oil on the camshafts.
Apply the engine oil on the
decompression system.
Squeezing the decompression
lever allows the crankshaft to
be turned easily.
Align the T.D.C. mark
a on the
rotor with the align mark
b on
the crankcase cover when pis-
ton is at T.D.C. on compression
stroke.
Système de décompression
1. Contrôler:
Système de décompression
Points à contrôler:
S’assurer que la came de décom-
presseur 1 tourne en douceur.
S’assurer que la goupille du levier
de la came de décompresseur 2
ressorte de l’arbre à cames.
Tendeur de la chaîne de distribution
1. Contrôler:
Tout en comprimant légèrement
la tige du tendeur à l’aide du
doigt, la visser complètement
(tourner dans le sens des aiguilles
d’une montre) en se servant d’un
tournevis fin 1.
Après avoir retiré le tournevis en
appuyant légèrement du doigt,
vérifier si la tige du tendeur sort
sans problème.
Si elle ne sort pas, remplacer le
tendeur.
ASSEMBLAGE ET MONTAGE
Arbre à cames
1. Monter:
Arbre à cames d’échappement 1
Arbre à cames d’admission 2
Etapes de montage:
Tourner le vilebrequin à l’aide
d’une clé dans le sens inverse des
aiguilles d’une montre.
N.B.:
Appliquer de l’huile au bisulfure
de molybdène sur les arbres à
cames.
Appliquer de l’huile moteur sur le
système de décompression.
Actionner le levier de décompres-
sion a fin de faciliter la rotation du
rilebrequin.
Aligner le repère de PMH a sur le
rotor le repère d’alignement b sur
le couvercle du carter quand le pis-
ton se trouve au Point Mort Haut
(PMH) sur la courge de compres-
sion.
ARBRES A CAMES
