2003 Peugeot Expert ABS

22-04-2003
FIGYELMEZTETŐ ÉS VISSZAJELZŐ LÁMPÁK*39I-13Bal oldali irányjelző
viszszajelző lámpa
Lásd « Jelzőberendezések »
Tompított fény
Lásd « Jelzőberendezések »
Az elakadásjelző bekapcsolásakor az irányjelző visszajelző lámpák
párhuzamosan működnek.
ABS-rendszer
Az ABS visszajelző lámpa
világítani kezd a gyújtás
ráadásakor és ki kell alud-
nia 2 másodperc elteltével. Ameny-
nyiben a lámpa égve marad, ez
jelzi, hogy az ABS kikapcsolt álla-
potban van egy hiba következté-ben.
Lásd II. Fejezet « Fékek » Jobb oldali irányjelző
viszszajelző lámpa
Lásd « Jelzőberendezések » Fényszóró
Lásd « Jelzőberendezések »
Első fékbetétek kopását
jelző lámpa
Amennyiben a fékpedál
lenyomásakor kigyullad,
ellenőriztessük és szükség esetén
cseréltessük ki a fékbetéteket.
Izzítás-visszajelző lámpa(dízel)
Lásd a II. « Elindulás »
fejezetben levő motorin-
dítási módozatokat. Ködfényszóró
Lásd « Jelzőberendezések » Ködlámpák
Lásd « Jelzőberendezések » Motor-öndiagnosztika
visszajelző lámpa
Amennyiben menet köz-
ben kigyullad, vagy villog-
ni kezd, az a gyújtás, vagy a befecs-
kendező-rendszer, vagy a környe-
zetvédelmi rendszer meghibá-
sodását jelzi (országtól függően).
Forduljunk sürgősen a márkaháló-
zat valamelyik szervizéhez.
Gázolajszűrőben levő
víz jelenlétet jelző lámpa
Minél hamarabb tisztítsuk
meg a gázolajszűrőt.
Vezető-és utasoldali
légzsákok állapotát
jelző lámpa
Lásd « Légzsákok »
* Változattól, vagy országtól függően.

22-04-2003
JELZŐBERENDEZÉSEK*41I-14Kürt
Nyomjuk meg a kapcsolókar végét. Fénykürt
A kart impulzusszerűen magunk felé húzva.
A fénykürtöt levett gyújtásnál is működtethetjük. Irányjelzők
Balra, lefelé.
Jobbra, felfelé.
Irányváltáskor kapcsoljuk a kart a keményponton túli helyzetbe.
Kikapcsolódása automatilusan megtörténik a kormánykerék segítségével. Elakadásjelző
Párhuzamosan vezérli a két irány jelzőlámpáit.
Csak veszély, kényszerű megállás, vagy szokatlan forgalmi helyzet esetén használjuk.
Kikapcsolt gyújtás mellett is üzemeltethető.
Ha bekapcsolt elakadásjelzővel közlekedünk, akkor az irányjelzők nem
tudják betölteni szerepüket.
* Változattól, vagy országtól függően.
Olvadóbiztosítékok
(a műszerfal alatt)
F7 - F26 - F30Olvadóbiztosítékok
(a műszerfal alatt)
F4 - F9 - F18 - F19
(a motorháztető alatt)
F3 - F4 - F7 - F8 (A.B.S.-sel)
F2 - F3 - F12 - F13 (ABS nélkül)

22-04-2003
1
2
3
4
0
ABLAKMOSÁS, ABLAKTÖRLÉS, PÁRA- ÉS JÉGMEN-
TESÍTÉS,VALAMINT A FÉNYSZÓRÓK BEÁLLÍTÁSA I-15
44
Első ablaktörlő
3 Gyors törlés.
2 Normál törlés.
1 Szakaszos törlés.
0 Kikapcsolt helyzet.
4 Egyszeri törlés: nyomjuk a kart lefelé.
Húzzuk a kart magunk felé: Ablakmosó
És fényszórómosók, ha a tompított fényszórók világítanak*.
Tiz másodpercnél rövidebb időtartam alatti két impulzus szükséges és elég-
séges a korrekt törlés eléréséhez.
Figyelem:
A gépkocsi automata mosó berendezéssel történő mosása során, ha érintkezésbe lép a berendezéssel:
- állítsa a kapcsolót kikapcsolt helyzetbe.
* Változattól, vagy országtól függően.
Olvadóbiztosítékok
(a műszerfal alatt)
F9 - F24
(a motorháztető alatt)
F10 - F12 (A.B.S.-sel)
F4 (ABS nélkül)

22-04-2003
•S : Kormányzár
A kormányzár oldásához forgassuk el könnyedén a kormánykereket és egy-
idejűleg erőltetés nélkül a kulcsot is.
• A : Segédberendezések
Lehetővé teszi egyes elektromos kiegészítő felszerelések használatát. Az
akkumulátor töltését jelző lámpa kigyullad.
• M : Bekapcsolt gyújtás
Az akkumulátortöltés, kézifék, motorolajnyomás, hűtőfolyadék-hőmérséklet
visszajelző lámpáknak világítaniuk kell. Gépjárművünk típusától függően az
alábbi visszajelző lámpáknak kell világítaniuk: Stop, ABS, motor-öndiagnoszti-
ka, dízel-előizzítás, vezető- és utasoldali légzsákok.
Amennyiben ezek a kijelzőlámpák nem gyulladnak ki, az meghibásodást jelent.
• D : Motorindítás
Engedjük el a kulcsot, amint a motor beindult. Soha ne működtessük járó motornál.
Az alábbi visszajelző lámpákat a gyújtáskulcs M helyzetében ellenőrizzük.
KORMÁNYZÁR - GYÚJTÁS - MOTORINDÍTÁS50II-1

22-04-2003
FÉKEK55II-4ABS rendszer - Blokkolásgátló*
Az ABS rendszer növeli a biztonságot, megakadályozva a kerekek blokkolódását hirtelen fékezéskor, vagy rossz
tapadási viszonyok mellett.
Lehetővé teszi a gépkocsi irányíthatóságának megőrzését.
Az ABS rendszer fontos elektromos alkotóelemeinek működőképességét egy elektronikus rendszer felügyeli elindulás
előtt, valamint menet közben. Az ABS visszajelző lámpa világítani kezd a gyújtás ráadásakor és ki kell aludnia 2 másod-
perc elteltével. Amennyiben a lámpa égve marad, ez jelzi, hogy az ABS kikapcsolt állapotban van egy hiba következté-
ben. A lámpa menetközbeni kigyulladása szintén az ABS rendszer működésképtelenségét jelzi. Mindkét esetben a
hagyományos fékrendszer aktív marad, hasonlóképpen egy ABS-sel nem rendelkező gépkocsihoz. Mindazonáltal ahhoz,
hogy az ABS rendszer helyes működése által nyújtott biztonságot visszanyerjük, minél hamarabb ellenőriztessük gép-
kocsinkat a hálózat valamelyik márkaszervizében.
Csúszós (kavicsos, havas, jeges stb.) úton vezessünk minden esetben óvatosan.
* Változattól, vagy országtól függően.
Olvadóbiztosítékok
(a műszerfal alatt)F12
(a motorháztető alatt)
MF4 A.B.S.-sel

BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)V- 2
90

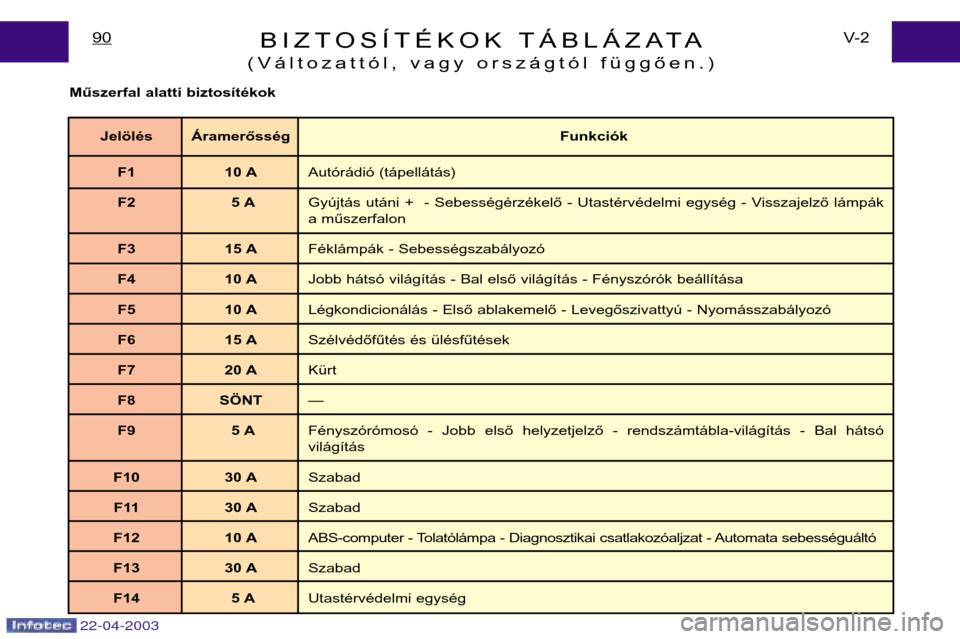

Műszerfal alatti biztosítékok
Jelölés Áramerősség Funkciók
F1 10 A Autórádió (tápellátás)
F2 5 A Gyújtás utáni + - Sebességérzékelő - Utastérvédelmi egység - Visszajelző lámpák
a műszerfalon
F3 15 A Féklámpák - Sebességszabályozó
F4 10 A Jobb hátsó világítás - Bal első világítás - Fényszórók beállítása
F5 10 A Légkondicionálás - Első ablakemelő - Levegőszivattyú - Nyomásszabályozó
F6 15 A Szélvédőfűtés és ülésfűtések
F7 20 A Kürt
F8 SÖNT —
F9 5 A Fényszórómosó - Jobb első helyzetjelző - rendszámtábla-világítás - Bal hátsóvilágítás
F10 30 A Szabad
F11 30 A Szabad
F12 10 A ABS-computer - Tolatólámpa - Diagnosztikai csatlakozóaljzat - Automata sebességuáltó
F13 30 A Szabad
F14 5 A Utastérvédelmi egység
22-04-2003

22-04-2003
BIZTOSÍTÉKOK TÁBLÁZATAC
(Változattól, vagy országtól függően.)V- 2
92

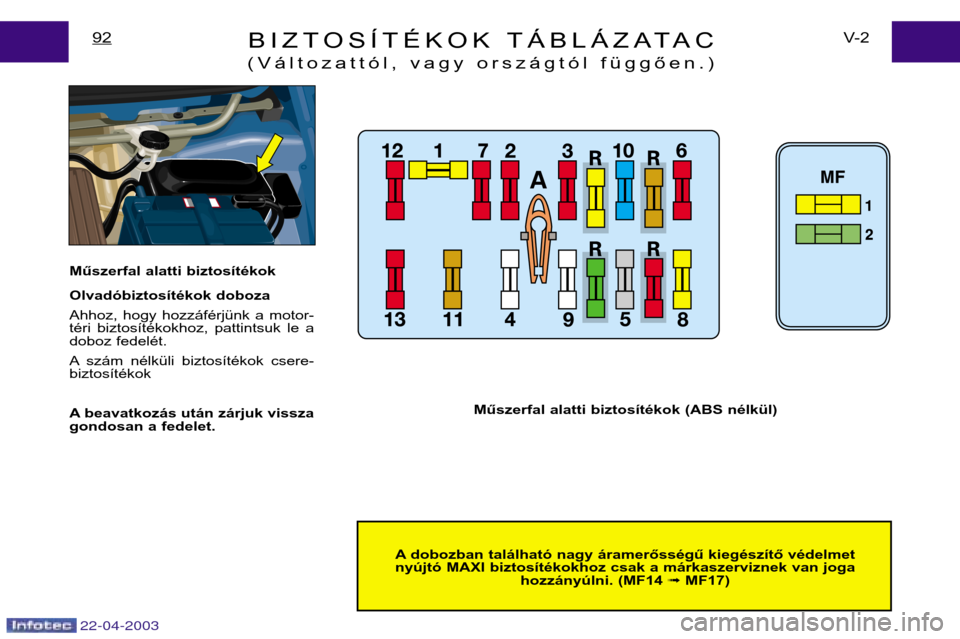

A dobozban található nagy áramerősségű kiegészítő védelmet
nyújtó MAXI biztosítékokhoz csak a márkaszerviznek van joga hozzányúlni. (MF14 ➟ MF17)
Műszerfal alatti biztosítékok
Olvadóbiztosítékok doboza
Ahhoz, hogy hozzáférjünk a motor-
téri biztosítékokhoz, pattintsuk le a
doboz fedelét.
A szám nélküli biztosítékok csere- biztosítékok
A beavatkozás után zárjuk vissza
gondosan a fedelet.
Műszerfal alatti biztosítékok (ABS nélkül)

BIZTOSÍTÉKOK TÁBLÁZATA
(Változattól, vagy országtól függően.)95V- 2

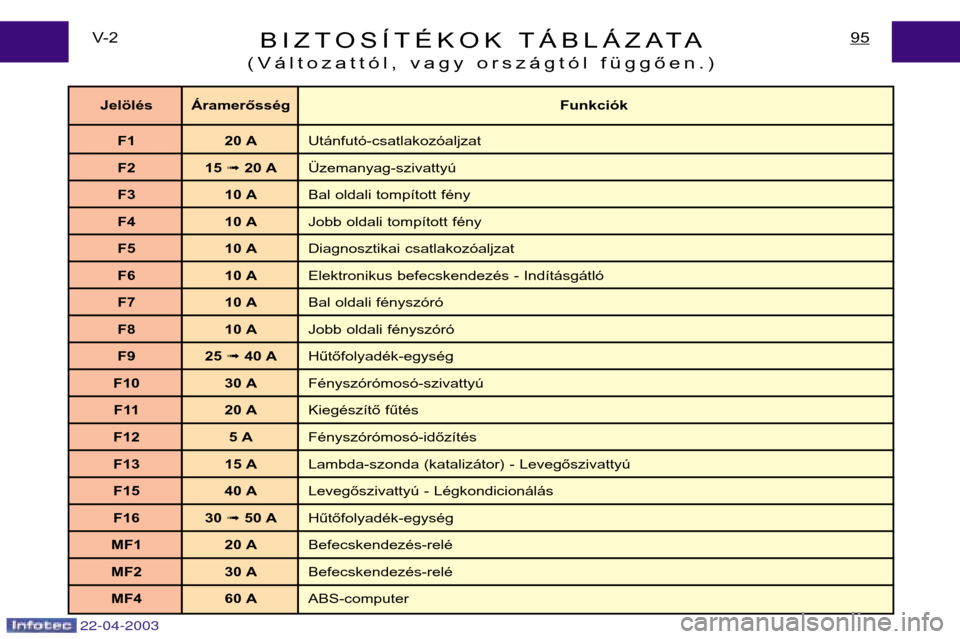

Jelölés Áramerősség Funkciók
F1 20 A Utánfutó-csatlakozóaljzat
F2 15 ➟ 20 A Üzemanyag-szivattyú
F3 10 A Bal oldali tompított fény
F4 10 A Jobb oldali tompított fény
F5 10 A Diagnosztikai csatlakozóaljzat
F6 10 A Elektronikus befecskendezés - Indításgátló
F7 10 A Bal oldali fényszóró
F8 10 A Jobb oldali fényszóró
F9 25 ➟ 40 A Hűtőfolyadék-egység
F10 30 A Fényszórómosó-szivattyú
F11 20 A Kiegészítő fűtés
F12 5 A Fényszórómosó-időzítés
F13 15 A Lambda-szonda (katalizátor) - Levegőszivattyú
F15 40 A Levegőszivattyú - Légkondicionálás
F16 30 ➟ 50 A Hűtőfolyadék-egység
MF1 20 A Befecskendezés-relé
MF2 30 A Befecskendezés-relé
MF4 60 A ABS-computer
