PRAKTICKÉ INFORMACE151

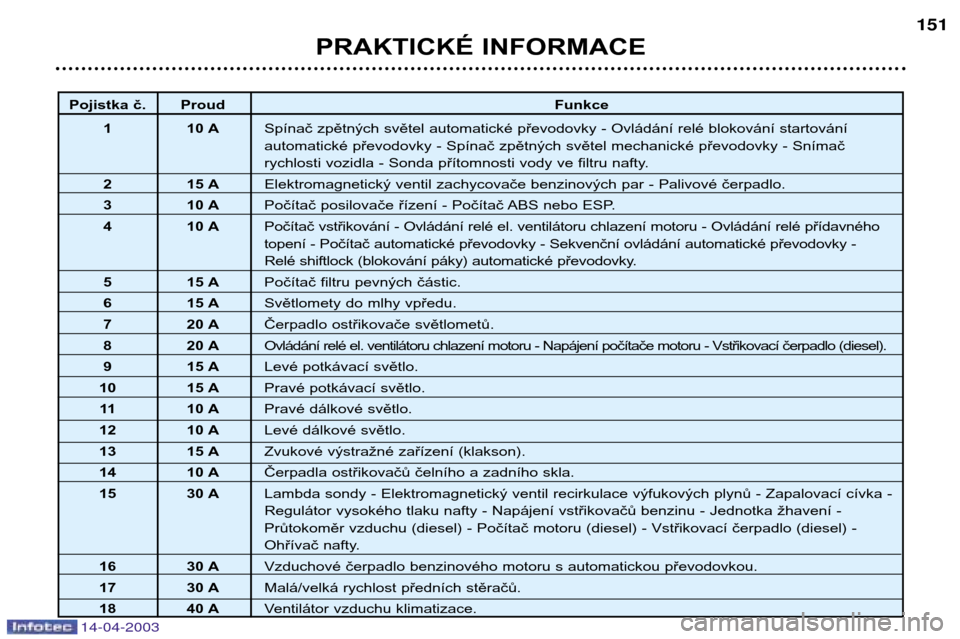

Pojistka č. Proud
Funkce
1 10 A Spínač zpětných světel automatické převodovky - Ovládání relé blokování startování
automatické převodovky - Spínač zpětných světel mechanické převodovky - Snímač
rychlosti vozidla - Sonda přítomnosti vody ve filtru nafty.
2 15 A Elektromagnetický ventil zachycovače benzinových par - Palivové čerpadlo.
3 10 A Počítač posilovače řízení - Počítač ABS nebo ESP.
4 10 A Počítač vstřikování - Ovládání relé el. ventilátoru chlazení motoru - Ovládání relé přídavného
topení - Počítač automatické převodovky - Sekvenční ovládání automatické převodovky -
Relé shiftlock (blokování páky) automatické převodovky.
5 15 A Počítač filtru pevných částic.
6 15 A Světlomety do mlhy vpředu.
7 20 A Čerpadlo ostřikovače světlometů.
8 20 A Ovládání relé el. ventilátoru chlazení motoru - Napájení počítače motoru - Vstřikovací čerpadlo (diesel).
9 15 A Levé potkávací světlo.
10 15 A Pravé potkávací světlo.
11 10 A Pravé dálkové světlo.
12 10 A Levé dálkové světlo.
13 15 A Zvukové výstražné zařízení (klakson).
14 10 A Čerpadla ostřikovačů čelního a zadního skla.
15 30 A Lambda sondy - Elektromagnetický ventil recirkulace výfukových plynů - Zapalovací cívka -
Regulátor vysokého tlaku nafty - Napájení vstřikovačů benzinu - Jednotka žhavení -
Průtokoměr vzduchu (diesel) - Počítač motoru (diesel) - Vstřikovací čerpadlo (diesel) -
Ohřívač nafty.
16 30 A Vzduchové čerpadlo benzinového motoru s automatickou převodovkou.
17 30 A Malá/velká rychlost předních stěračů.
18 40 A Ventilátor vzduchu klimatizace.

VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na stra-
ně řidiče) a v motorovém prostoru.
Náhradní pojistky a pinzeta Ajsou
upevněné na vnitřní straně víka
pojistkové skřínky v palubní desce.
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na
pojistkové skřínce.  Použijte pinzetu A.
Vadnou pojistku nahraďte vždy
pojistkou o stejné proudové hod-notě. Pojistky v palubní desce
Mincí povolte šroub o čtvrt otáčky
a přitažením ovladače odklopte
víko pro zpřístupnění pojistek.
PRAKTICKÉ INFORMACE
148
Pojistka č. Proud Funkce
1 10 A Zadní světlo do mlhy.
2 15 A Zadní stěrač.
4 15 A Ovládání předních oken.
5 15 A Levé brzdové světlo vozidla i přívěsu.
7 30 A Zadní stropní světlo, přední stropní světlo, bodová
světla na čtení - Zásuvka 12 V vpředu - Osvětlení
odkládací skřínky - Ovládání clony.
Dobrá
Pinzeta AŠpatná
14-04-2003

14-04-2003
PRAKTICKÉ INFORMACE149
Pojistka č. Proud
Funkce
9 30 A Elektrické ovládání předních oken - Impulzní elektrické ovládání předních oken (nekompati-
bilní s neimpulzním elektrickým ovládáním oken) - Clona panoramatické střechy.
10 15 A Diagnostická zásuvka - Zásuvka 12 V vzadu - Závěsné zařízení.
11 20 A Autorádio - Vícefunkční obrazovka (displej) - Ovladače u volantu - Automatická převodovka.
12 10 A Přední pravé a zadní pravé obrysové světlo - Osvětlení státní poznávací značky a přívěsu -
Prosvětlení vypínačů centrálního zamykání/alarmu/výstražných světel -
Osvětlení ovládacího panelu klimatizace/popelníku - Prosvětlení vypínačů vyhřívání
sedadel/automatické převodovky - Zapalovač cigaret.
14 30 A Ovladače zavírání/otevírání vstupů vozidla - Ovladače nadstandardního zamykání.
15 30 A Impulzní elektrické ovládání zadních oken.
16 10 A
Rozvodná skřínka motoru - Alarm - Filtr pevných částic - Ovladače u volantu - Nafukovací vaky "airbagy".
17 10 A Zadní pravé brzdové světlo - Třetí brzdové světlo.
18 10 A
Zásuvka diagnostiky - Ovladače u volantu - Vnitřní zpětné zrcátko s automatickým zacloněním - Spínače brzdo-
vého pedálu (brzdových světel) a spojkového pedálu - Spínač hladiny chladicí kapaliny - Druhý brzdový spínač.
19 30 A Bočník PARC.
22 10 A Přední levé a zadní levé obrysové světlo - Osvětlení státní poznávací značky a přívěsu.
23 15 A Siréna alarmu - Jednotka prostorové ochrany alarmu.
24 15 A
Přístrojová deska - Autorádio - Vícefunkční obrazovka (displej) - Klimatizace - Systém pomoci při parkování.
26 30 A Vyhřívání zadního skla.
