2003 Peugeot 307 SW pojistk

14-04-2003
1 -Nafukovací vak "airbag" řidiče.
Zvukové výstražné zařízení(klakson).
2 - Ovladače osvětlení a
směrových světel.
3 - Ovladač autorádia pod volantem.
4 - Přístrojová deska.
5 - Ovladač stěračů / ostřiko-
vače / palubního počítače.
6 - Tlačítko alarmu.
7 - Tlačítko centrálníhozamykání.
8 - Tlačítko výstražných světel.
9 - Vícefunkční displej (obrazovka).
10 - Střední směrovatelné
výstupy větrání se
seřizováním množství vhá-
něného vzduchu.
11 - Trysky pro odmrazování
čelního skla.
12 - Místo pro výškový repro-
duktor.
13 - Tryska pro odmrazování
dveřního okna. 14 -
Boční směrovatelný výstup
větrání se seřizováním
množství vháněného vzduchu.
15 - Nafukovací vak "airbag" spolujezdce.
16 - Odkládací skřínka.
17 - Autorádio RB3 nebo RD3
nebo RT3.
18 - Ovladače vyhřívání sedadel.
19 - Měnič CD.
20 - Ovladače větrání a klimatizace.
21 - Popelník vpředu.
22 - Tryska topení v prostoru
nohou cestujících vzadu.
23 - Elektrická zásuvka 12 V.
24 - Řadicí páka.
25 - Držák na plechovky s nápojem.
26 - Parkovací brzda.
27 - Schránka na odpadky.
28 - Ovladač neutralizování
nafukovacího vaku
"airbagu" spolujezdce*. 29 -
Ovladač clony
panoramatické střechy.
30 - Zámek řízení se
spínací skřínkou.
31 - Ovladač otevírání kapoty.
32 - Ovladač pro nastavení
polohy volantu.
33 - Pojistková skřínka.
34 - Elektrické ovladače
zpětných zrcátek.
Ovladače oken.
Ovladač blokování posunu
zadních oken.
35 - Nastavování sklonu světlometů.
36 - Ovladač regulátoru rychlosti.
* Podle země určení.
3VÁŠ PEUGEOT 307 SWVE ZKRATCE

14-04-2003
VÁŠ PEUGEOT 307 SW PODROBNĚ
96
Nikdy nenechte dílě nebo
děti bez dozoru samotné vevozidle.
Nenechte nikdy dítě nebo zvíře ve
vozidle s uzavřenými okny na
přímém slunci.
Pro ochranu malých dětí před slu-
nečními paprsky vybavte zadní oknaroletkami.
Nikdy nenechávejte klíčky v dosahu
dětí uvnitř vozidla.
Neutralizujte nafukovací vak "airbag"
spolujezdce, když je na sedadle spolu-
jezdce vpředu umístěna dětská sedač-
ka zády ke směru jízdy.
Jinak by mohlo při nafouknutí vaku
dojít k usmrcení nebo vážnému pora-
nění dítěte.
Přesně dodržujte pokyny pro montáž a
upevnění sedačky, které jsou uvedené
v návodu k použití dětských sedaček.
Aby nemohlo dojít k nechtěnému
otevření dveří, používejte dětskoupojistku*.
Dbejte na to, aby zadní okna nebyla
otevřená více než o jednu třetinu*.
* Podle modelu.
Skupiny 2 a 3: od 15 do 36 kg
L4 - "Recaro Start": upevňuje se na zadní sedadla pomocí tříbodového bezpeč- nostního pásu.
Výška a šířka opěradla a délka sedáku musí být seřízeny podle věku a
tělesných rozměrů dítěte.
L5 - "Klippan Optima": upevňuje se na zadní sedadla pomocí tříbodového bez- pečnostního pásu.
Od 6 let (přibližně 22 kg) používejte pouze podložku.
Konzultujte "Souhrnnou tabulku pro montáž dětských sedaček".

14-04-2003
DVEŘE
Otevírání dveří zvenku
Otevírání dveří zevnitř
Ovladač otevírání na předních
dveřích umožňuje odemknout
současně všechny vstupy vozidla.
Ovladač otevírání za zadních
dveřích odemkne pouze ty dveře, na
kterých se nachází. Poznámka:když je vozidlo nadstan-
dardně zamknuté, nelze dveře
otevřít pomocí vnějších ani vnitřníchkliček. Zamykání / odemykání zevnitř
Stiskněte tlačítko
A.
Tlačítko slouží k zamykání a ode-
mykání dveří a zavazadlového pros-toru. Poznámka: jestliže je vozidlo nad-
standardně zamknuté, tlačítko A
není funkční. V tomto případě pou-
žijte pro odemknutí dálkový ovladač.
Výstraha "otevřené dveře"
Po nastartování motoru Vás na
nedovřené dveře upozorní zvukový
signál a na vícefunkční obrazovce se
na několik sekund rozsvítí obrázek
znázorňující, o které dveře se jedná.
Za jízdy vozidla budou navíc blikat
stropní světla. Dětská pojistka
Pojistka znemožňuje otevření obou
zadních dveří zevnitř vozidla.
Pomocí klíče zapalování otočte
ovladač o čtvrt otáčky.
VÁŠ PEUGEOT 307 SW PODROBNĚ 107

14-04-2003
PRAKTICKÉ INFORMACE
136
1 -
Nádržka posilovače řízení.
2 - Nádržka ostřikovače skla a světlometů*.
3 - Nádržka chladicí kapaliny. 4 -
Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka. 7 -
Vzduchový filtr.
8 - Měrka motorového oleje.
9 - Nádržka motorového oleje.
* Podle země prodeje.
BENZINOVÝ MOTOR 1,6 LITRU 16V

14-04-2003
PRAKTICKÉ INFORMACE137
1 -
Nádržka posilovače řízení.
2 - Nádržka ostřikovače skel a světlometů*.
3 - Nádržka chladicí kapaliny. 4 -
Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka. 7 -
Vzduchový filtr.
8 - Měrka motorového oleje.
9 - Nádržka motorového oleje.
* Podle země prodeje.
BENZINOVÝ MOTOR 2 LITRY16 V

14-04-2003
PRAKTICKÉ INFORMACE
138
1 -
Nádržka posilovače řízení.
2 - Nádržka ostřikovače skel a světlometů*.
3 - Nádržka chladicí kapaliny. 4 -
Nádržka brzdové kapaliny.
5 - Baterie.
6 - Pojistková skřínka.
7 - Vzduchový filtr. 8 -
Měrka motorového oleje.
9 - Nádržka motorového oleje.
10 - Plnicí čerpadlo.
* Podle země prodeje.
NAFTOVÝ MOTOR PŘEPLŇOVANÝ TURBODMYCHADLEM 2 LITRY HDI (90 k / 110 k)

VÝMĚNA POJISTKY
Pojistkové skřínky jsou umístěné ve
spodní části palubní desky (na stra-
ně řidiče) a v motorovém prostoru.
Náhradní pojistky a pinzeta Ajsou
upevněné na vnitřní straně víka
pojistkové skřínky v palubní desce.
Vyjmutí a nasazení pojistky
Před výměnou pojistky je nezbytné
znát důvod poruchy a odstranit ji.
Čísla pojistek jsou zapsána na
pojistkové skřínce.  Použijte pinzetu A.
Vadnou pojistku nahraďte vždy
pojistkou o stejné proudové hod-notě. Pojistky v palubní desce
Mincí povolte šroub o čtvrt otáčky
a přitažením ovladače odklopte
víko pro zpřístupnění pojistek.
PRAKTICKÉ INFORMACE
148
Pojistka č. Proud Funkce
1 10 A Zadní světlo do mlhy.
2 15 A Zadní stěrač.
4 15 A Ovládání předních oken.
5 15 A Levé brzdové světlo vozidla i přívěsu.
7 30 A Zadní stropní světlo, přední stropní světlo, bodová
světla na čtení - Zásuvka 12 V vpředu - Osvětlení
odkládací skřínky - Ovládání clony.
Dobrá
Pinzeta AŠpatná
14-04-2003

14-04-2003

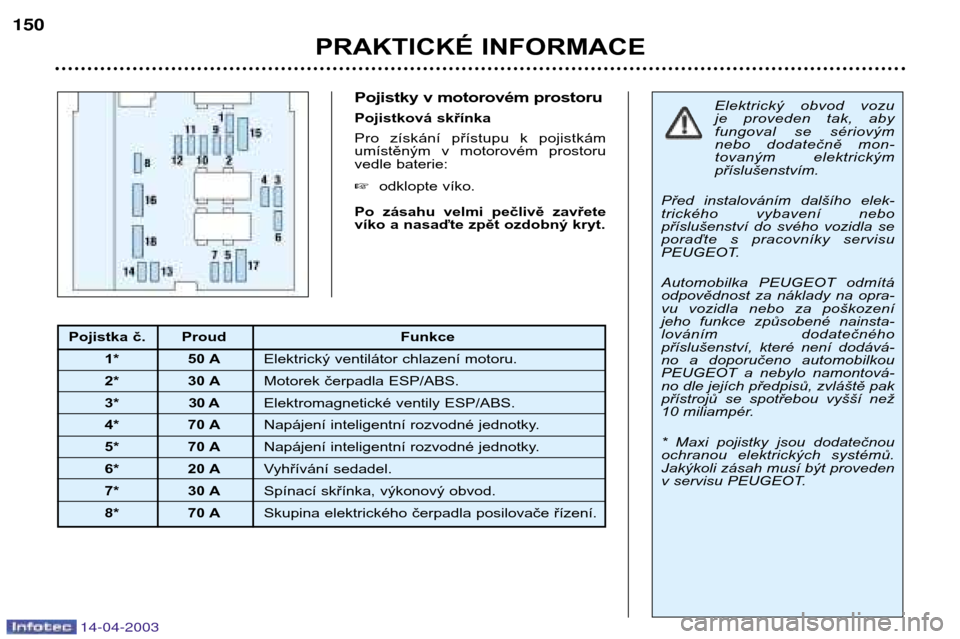

Pojistky v motorovém prostoru
Pojistková skřínka
Pro získání přístupu k pojistkám
umístěným v motorovém prostoru
vedle baterie: odklopte víko.
Po zásahu velmi pečlivě zavřete
víko a nasaďte zpět ozdobný kryt.
PRAKTICKÉ INFORMACE
150
Elektrický obvod vozu
je proveden tak, aby
fungoval se sériovým
nebo dodatečně mon-
tovaným elektrickým
příslušenstvím.
Před instalováním dalšího elek-
trického vybavení nebo
příslušenství do svého vozidla se
poraďte s pracovníky servisu
PEUGEOT.
Automobilka PEUGEOT odmítá
odpovědnost za náklady na opra-
vu vozidla nebo za poškození
jeho funkce způsobené nainsta-
lováním dodatečného
příslušenství, které není dodává-
no a doporučeno automobilkou
PEUGEOT a nebylo namontová-
no dle jejích předpisů, zvláště pak
přístrojů se spotřebou vyšší než
10 miliampér.
* Maxi pojistky jsou dodatečnou
ochranou elektrických systémů.
Jakýkoli zásah musí být proveden
v servisu PEUGEOT.
Pojistka č. Proud Funkce 1* 50 A Elektrický ventilátor chlazení motoru.
2* 30 A Motorek čerpadla ESP/ABS.
3* 30 A Elektromagnetické ventily ESP/ABS.
4* 70 A Napájení inteligentní rozvodné jednotky.
5* 70 A Napájení inteligentní rozvodné jednotky.
6* 20 A Vyhřívání sedadel.
7* 30 A Spínací skřínka, výkonový obvod.
8* 70 A Skupina elektrického čerpadla posilovače řízení.
