2003 Peugeot 206 SW Instrukcja Obsługi (in Polish)

26-05-2003
WASZ PEUGEOT 206 W SZCZEGÓŁACH 99
SZYBA UCHYLNA
(WERSJA 3 DRZWIOWA)
W celu uchylenia tylnych szyb, należy
odchylić dźwignię, a następnie pchnąćszybę.
ELEKTRYCZNE PODNOŚNIKI SZYB
1. Przełącznik elektrycznego podnośnika szyby po stronie kierowcy
Kierowca dysponuje dwiemamożliwościami: - Działanie ręczne:
Wcisnąć lub pociągnąć przełącz- nik 1bez pokonywania punktu
oporu. Szyba zatrzyma się z
chwilą zwolnienia przełącznika.
- Działanie automatyczne:
Wcisnąć lub pociągnąć przełącz- nik 1pokonując punkt oporu.
Jeden impuls całkowicie otwiera
lub zamyka szybę.
Automatyczne zamykanie działa
wyłącznie przy pracującym silniku i
tylko przy podnośniku szyby po stro-
nie kierowcy.
2. Przełącznik elektrycznego podnośnika szyby po stroniepasażera.
3. Przełącznik elektrycznego podnośnika szyby tylnej lewej.
4. Przełącznik elektrycznego podnośnika szyby tylnej prawej.
Wyłączenie elektrycznych podnośników
tylnych szyb (bezpieczeństwo dzieci).
Pozwala on na wyłączenie działania
podnośników tylnych szyb, bez względu na
ich pozycję.
Pierwsze naciśnięcie włącza sterowanie
(kontrolka przycisku zapala się), natomiast
drugie naciśnięcie wyłącza sterowanie
(kontrolka przycisku gaśnie).Zawsze wyjmować klucz
ze stacyjki, opuszczając
samochód, nawet na
krótki czas.
W przypadku zaciśnięcia podczas
manipulowania podnośnikami
szyb, należy zmienić kierunek
ruchu szyby. W tym celu, należy
nacisnąć na przycisk.
Jeżeli kierowca uruchamia
przełącznik podnośnika szyb,
należy się upewnić, czy nikt nie
uniemożliwi prawidłowego zamk-
nięcia szyb.
Kierowca powinien upewnić się
czy pasażerowie odpowiednio
użytkują podnośniki szyb.
Podczas zamykania lub otwiera-
nia szyby, należy zwrócić szc-
zególną uwagę na dzieci.

26-05-2003
WASZ PEUGEOT 206 W SZCZEGÓŁACH
Lusterko wewnętrzne
regulowane ręcznie
Lusterko wewnętrzne posiada dwa położenia: - dzienne (normalne),
- nocne (zapobiegające oślepianiu).
W celu zmiany położenia należy popchn ąć lub pociągnąć dźwi-
gienkę, znajdującą się na dolnej
krawędzi lusterka. Zewnętrzne lusterka
wsteczne regulowane ręcznie
W celu dokonania regulacji, opero- wać dźwignią w czterech kierunkach.
W trakcie postoju zewnętrzne luster-
ka wsteczne mogą być złożoneręcznie.
LUSTERKA WSTECZNE
STEROWANE ELEKTRYCZNIE
Obrócić przełącznik
1w prawo lub w
lewo w celu wybrania odpowiednie-
go lusterka.
Przesuwać przełącznik 1w czterech
kierunkach w celu przeprowadzenia regulacji.
Lusterka wsteczne składane elektrycznie
Przy włączonym zapłonie, obrócić przełącznik 1 w pozycję A.
Krawędź zwierciadła lusterka kierowcy jest wypukła (strefa zewnętrzna
wyznaczona przez kropeczki) i pozwala zredukować "martwy kąt".
Wszystkie obiekty widziane w lusterkach kierowcy i pasażera znaj-
dują się bliżej niż to się wydaje podczas obserwacji w lusterku.
Należy o tym pamiętać dokonując oceny odległości pojazdów, nadjeżdżają-
cych z tyłu.
100

26-05-2003
Lampka sufitowa tylna (206 SW)
Oświetlenie włączane po otwar-ciu drzwi, bagażnika (206 SW) i
tylnej szyby (206 SW). W tej
pozycji lampka sufitowa miga
podczas jazdy, jeżeli jeden z
otwieranych elementów jest nie-
prawidłowo zamknięty.
Zgaszona.
Oświetlenie ciągłe, klucz w
pozycji zasilania osprzętu lub
włączonego zapłonu.
WASZ PEUGEOT 206 W SZCZEGÓŁACH
102
LAMPKI SUFITOWE
Lampka sufitowa (przycisk A)
Oświetlenie włączane pootwarciu drzwi, bagażnika
(206 SW) i tylnej szyby
(206 SW). W tej pozycji
lampka sufitowa miga podc-
zas jazdy, jeżeli jeden z
otwieranych elementów jest
nieprawidłowo zamknięty.
Zgaszona.
Oświetlenie ciągłe, klucz w
pozycji zasilania osprzętu
lub włączonego zapłonu. OSŁONA PRZECIWSŁONECZNA
Osłona przeciwsłoneczna posiada
lusterko z pokrywą maskującą w
przypadku lusterka na osłonie prze-
ciwsłonecznej kierowcy.MIEJSCA NA K
ARTY
AUTOSTRADOWE /
PARKINGOWE Przednia szyba, atermiczna posiada
dwa miejsca, znajdujące się z każdej
strony podstawy wewnętrznego lus-
terka wstecznego.
Można tam umieścić np. kartę parkingową.
Lampka oświetlenia mapy
Po ustawieniu klucza w pozycji włączo-
nego osprzętu lub włączonego zapłonu
obrócić przycisk Bw prawo lub w lewo.

26-05-2003
WASZ PEUGEOT 206 W SZCZEGÓŁACH 101
REGULACJA REFLEKTORÓW W zależności od obciążenia
Waszego pojazdu, zalecane jest
skorygowanie strumienia światła
reflektorów.
0- 1 lub 2 osoby na przednich siedzeniach.
-- 3 osoby.
1- 5 osób.
2- 5 osób + maksymalne
dopuszczalne obciążenie.
3- Kierowca + maksymalne
dopuszczalne obciążenie.
Początkowa regulacja ustawiona
jest w pozycji 0.
REGULACJA WYSOKOŚCI KIEROWNICY
Po zatrzymaniu pojazdu, opuścić
dźwignię w celu odblokowania kie-
rownicy.
Wyregulować na żądaną wysokość i
podnieść dźwignię w celu zabloko-
wania kierownicy. SYGNAŁ DŹWIĘKOWY
Nacisnąć jedno z ramion
lub środek kierownicy.

26-05-2003
WASZ PEUGEOT 206 W SZCZEGÓŁACH 103
POPIELNICZKA PRZEDNIA W celu opróżnienia popielniczki,
zamknąć pokrywę.
Pociągnąć za występy i wysunąć
popielniczkę do góry.
ZAPALNICZKA
Wcisnąć i odczekać kilka chwil na jej
automatyczne wysunięcie.
Jest zasilana po przekręceniu klucza
w pozycję osprzętu (pierwszy skok).
PRZEDNI SCHOWEK
W celu otworzenia przedniego
schowka, podnieść uchwyt.
Oświetlenie schowka włącza się z
chwilą otwarcia jego pokrywy. 1. Schowek na dokumenty pojazdu.
2. Wytłoczenia na puszki.
3. Wytłoczenie na ołówek.
4. Schowek na okulary.
5. Schowek na karty.
6. Schowek na monety.

WASZ PEUGEOT 206 W SZCZEGÓŁACH
104
Zaczepy mocujące
Aby zamocować bagaże, należy użyć
zaczepów mocujących, umieszczo-
nych na podłodze bagażnika i na
oparciach tylnej kanapy.
Siatka przytrzymująca bagaże
Przymocowana do zaczepów, poz-
wala na unieruchomienie bagaży.
ELEMENTY WYPOSAŻENIA
BAGAŻNIKA (HATCHBACK)
Pasy przytrzymujące
Pas, umieszczony z boku
bagażnika, umożliwia przymocowa-
nie różnych przedmiotów (pojem-
ników, apteczek, ...).
Tylna półka
Aby zdjąć tylną półkę należy: -odpiąć dwa sznurki 1,
- lekko unieść półkę i pociągnąć ją.
Możliwości schowania tylnej półki: -za oparciami przednich foteli,
- za oparciem tylnej kanapy za
pomocą siatki przytrzymującejbagaże,
- można również położyć ją na
podłodze bagażnika.
26-05-2003

26-05-2003
WASZ PEUGEOT 206 W SZCZEGÓŁACH
106

WASZ PEUGEOT 206 W SZCZEGÓŁACH 107

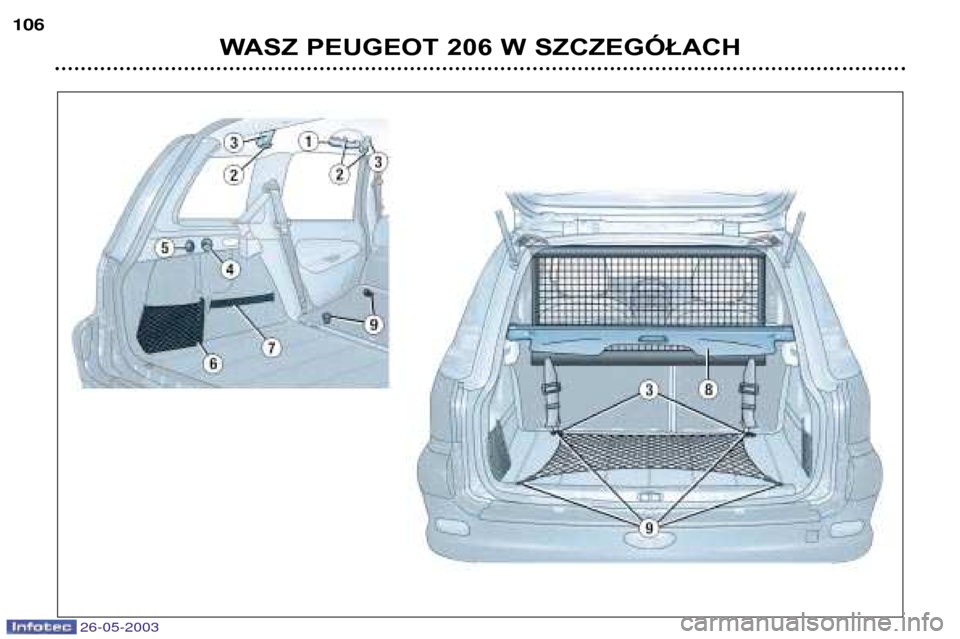

ELEMENTY WYPOSAŻENIA BAGAŻNIKA (206 SW)
1 . Uchwyty i wieszaki na odzie ż
2. Haczyki na odzież
Na miejscu znajduje się sześć haczyków, służących do powieszenia odzieży.
3. Mocowanie górnej siatki przytrzymującej bagaże
Górna siatka przytrzymuj ąca bagaże może być zainstalowana za siedzeniem przednim lub za tylną kanapą.
Otworzyć schowki odpowiadające górnym mocowaniom.
Zamontować jedną końcówkę metalowego drążka w w jednym z dwóch mocowań, ścisnąć drążek, umieścić drugą końcówkę i zwolnić.
Zamocować dwa haki opasek siatki na tylnej stronie siedzeń przednich, przy złożonej tylnej kanapie lub w pierścieniach zaczepu podłogi.
Pierścienie są położone prostopadle do odpowiadających im górnych mocowań.
Naciągnąć dwie opaski.
4 . Haczyki
Na miejscu znajdują się dwa haczyki, służące do zaczepienia lekkich toreb.
5. Gniazdo zasilania akcesoriów 12V
Jest to gniazdo 12 voltowe typu zapalniczka. Jest ono umieszczone na tylnej lewej wykładzinie i zasilane po przekręceniu klucza w położenie
osprzętu (pierwszy skok).
6. Siatki przytrzymujące Na miejscu znajdują się dwie siatki (niezdejmowalne) mogące zawierać siatkę przytrzymującą bagaże, apteczkę, ...
7. Pasy przytrzymujące Dwa pasy umożliwiają przymocowanie różnych przedmiotów: pojemników, ...
8 . Pokrywa bagaży
Uwaga: aby ułatwić instalację i demontaż pokrywy bagaży należy odblokować oparcie tylnej kanapy.
Aby zamontowa ć pokrywę:
- umieścić końcówkę nawijacza pokrywy bagaży w dwóch wspornikach,- ścisnąć przeciwną końcówkę nawijacza i umieścić ją na swoim miejscu,- zwolnić końcówkę tak, by osadziła się na swoim miejscu,- rozwinąć pokrywę bagaży, aż do poziomu słupków bagażnika,- umieścić prowadnicę pokrywy bagaży na szynach słupków.
Aby zdjąć pokrywę:
- wyciągnąć prowadnicę pokrywy bagaży z szyn słupków,- zwinąć pokrywę bagaży w nawijaczu,- ścisnąć i wyciągnąć ją ze wsporników.
9 . Zaczepy mocujące
Na miejscu znajduje się osiem zaczepów mocujących, służących do umocowania siatki przytrzymującej bagaże: cztery na oparciu kanapy tylnej i
cztery na podłodze bagażnika (z których dwa pod wykładziną na spodzie bagażnika).
Trójkąt ostrzegawczy
W drzwiach bagażnika jast miejsce przeznaczone na trójkąt ostrzegawczy.
26-05-2003
