ПОЛЕЗНА ИНФОРМАЦИЯ133
Задни светлини
(лимузина, 206 RC)
Откачете страничната тапицерия
на багажника.
Свалете перчатата гайка.
Откачете светлинния блок.
Натиснете езичето
Аи изключете
щепсела.
Свалете уплътнението.
Свалете ключа Bот основата.
Разтворете езичетата Bи
извадете основата на крушките.
Сменете дефектната крушка.
При монтирането, внимавайте за
правилното поставяне на мястото им
на основата на крушките и на фара.
Лимузина, 206 RC 206 SW
1. Мигачи P21W.
2. Светлини за заден ход P21W.
3. Стоп светлини / габарити P21/5W.Задни светлини (206 SW)

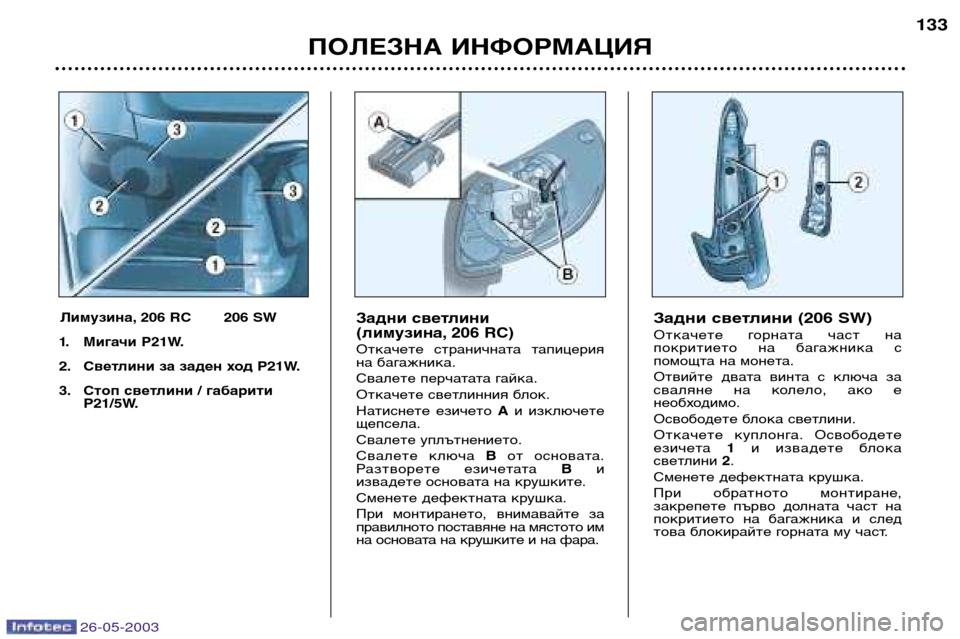

Откачете горната част на
покритието на багажника с
помощта на монета.
Отвийте двата винта с ключа за
сваляне на колело, ако е
необходимо.
Освободете блока светлини.
Откачете куплонга. Освободете
езичета 1и извадете блока
светлини 2.
Сменете дефектната крушка.
При обратното монтиране,
закрепете първо долната част на
покритието на багажника и след
това блокирайте горната му част.

26-05-2003
ПОЛЕЗНА ИНФОРМАЦИЯ
134
Предни светлини за мъгла
H1 55W
Натиснете под отвора за достъп, за
да достигнете до него.
Извадете фара.
Завъртете капака за да я свалите.
Откачете крушката.
Натиснете двата края на
фиксаторите за да освободите

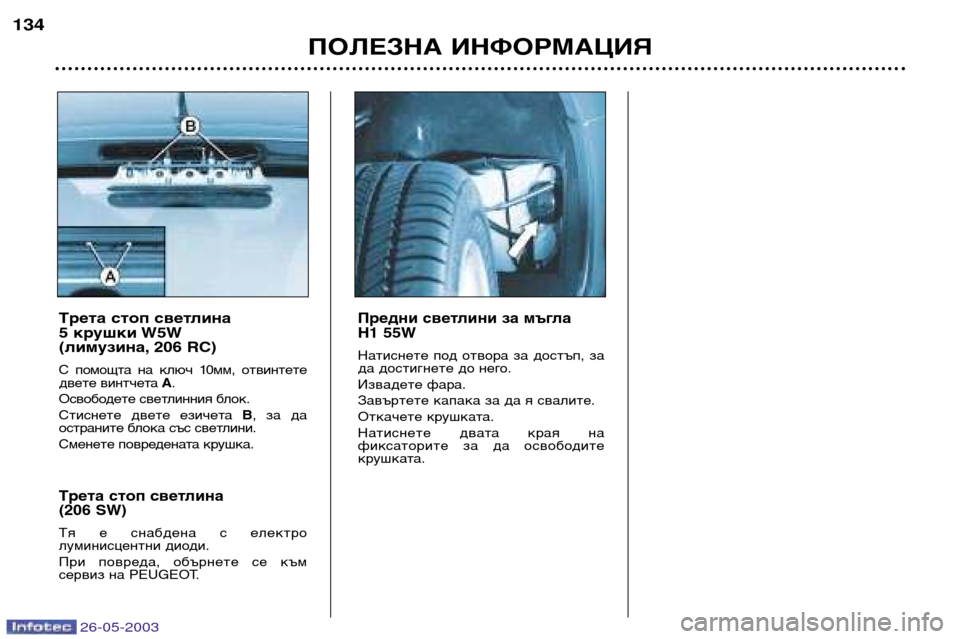

крушката.Трета стоп светлина
5 крушки W5W
(лимузина, 206 RC)
С помощта на ключ 10мм, отвинтете
двете винтчета
А.
Освободете светлинния блок.
Стиснете двете езичета B, за да
остраните блока със светлини.
Сменете повредената крушка.
Трета стоп светлина
(206 SW)
Тя е снабдена с електро
луминисцентни диоди.
При повреда, обърнете се към
сервиз на PEUGEOT.

26-05-2003
ПОЛЕЗНА ИНФОРМАЦИЯ135
Задни светлини за мъгла P21W
Откопчайте блока и го освободете.
Завъртете конектора на четвърт
оборот и го извадете.
Сменете крушката.Светлинина регистрационния
номер W5W
Поставете малка отверка в един от
външните отвори на прозрачното
покритие.
Бутнете го навън, за да го
освободите.
Отстранете прозрачното покритие.
Сменете дефектната крушка.

26-05-2003

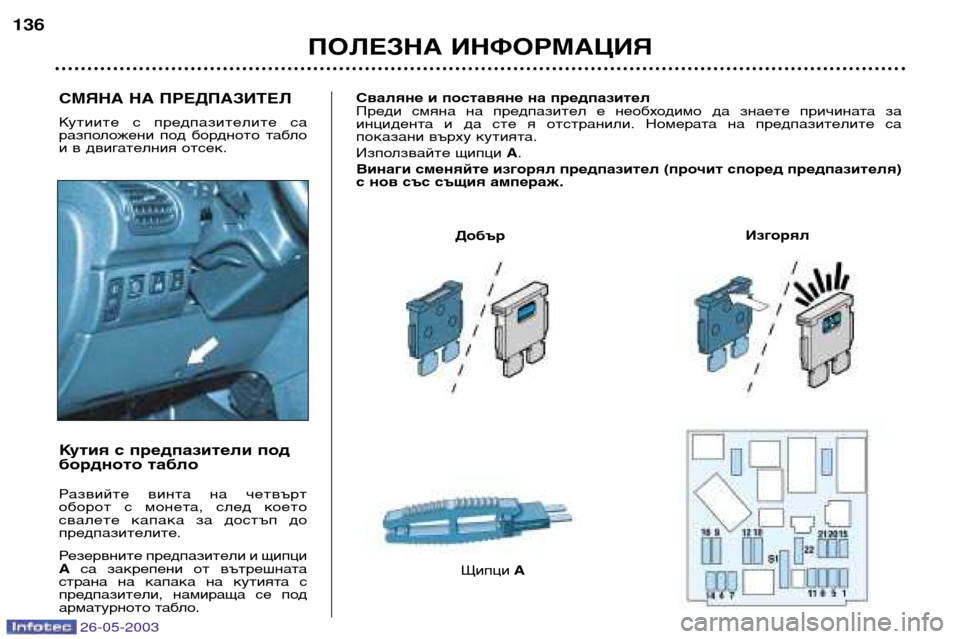

СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазителите са
разположени под бордното табло
и в двигателния отсек.
Кутия с предпазители под
бордното табло
Развийте винта на четвърт
оборот с монета, след което
свалетe капака за достъп до
предпазителите.
Резервните предпазители и щипци А са закрепени от вътрешната
страна на капака на кутията с
предпазители, намираща се под
арматурното табло.
ПОЛЕЗНА ИНФОРМАЦИЯ
136
Сваляне и поставяне на предпазител
Преди смяна на предпазител е необходимо да знаете причината за
инцидента и да сте я отстранили. Номерата на предпазителите са
показани върху кутията.
Използвайте щипци А.
Винаги сменяйте изгорял предпазител (прочит според предпазителя)
с нов със същия ампераж.
Добър
Щипци А Изгорял

ПОЛЕЗНА ИНФОРМАЦИЯ
138
Електрическата система
на Вашия автомобил е
предвидена да работи
както със стандартното
оборудване, така и с възможнитеопции.
Преди да инсталирате друго
оборудване или електрически
аксесоари на Вашия автомобил,
консултирайте се със сервиз на
PEUGEOT .
Някои електрически аксесоари
или начина по който са
монтирани могат да окажат
неблагоприятно въздействие
върху Вашия автомобил( електрическите схеми, радио-
връзките и електрическите
схеми на зареждане ).
PEUGEOT не носи отговорност
за разходите, причинени от
всяканеодобрена намеса или
монтаж на допълнително
оборудване на аксесоари,
недоставени или непрепоръчани
от производителя PEUGEOT. Това
се отнася и за всички аксесоари,
които не са монтирани съгласно
изискванията на PEUGE OT, и
по-специално за всеки апарат,
чиято консумация надвишава
10 милиампера.
* Макси предпазителите са допълнителна защита на електрическите системи. Всяка интервенция по тях трябва да бъде извършвана само в
сервиз на PEUGEOT.
ПредпазителАмпераж Предназначение
1* 20A Мотовентилаторна група
2* 60A ABS/ESP
3* 30A ABS/ESP
4* 70A Захра нване на Интелигентната помощна кутия
5* 70A Захранване на Интелигентната помощна кутия
6* -Не се използва
7* 30A Захранване на устройството против кражба
8* - Не се използва
Кутия с предпазители в двигателния отсег
За достъп до кутията, разположена в двигателния отсег (до акумулатора),
отворете капака.
След интервенцията, затворете внимателно капака.
или
26-05-2003

26-05-2003
ПОЛЕЗНА ИНФОРМАЦИЯ139
ПредпазителАмпераж
Предназначение
110A Кутия предварително загряване (Дизел) - Сонда за наличие на вода в горивото - Контактор светлини за
заден ход - Датчик за скорост - Измерване дебита на въздух (Дизел)
2 15A Електроклапа - Горивна помпа
3 10A Компютър на двигателя и системата АBS /ESP- Стоп контактор на ESP
4 10A Компютър на автомотичната скоростна кутия - Компютърна система на двигателя
5- Не се използва
6 15А Предни фарове за мъгла
7 20A Помпа на устройството за миене на фарове
8 20A Реле мотовентилаторна група - Компютърна система на двигателя - Инжекциона помпа на дизел -
Регулатор високо налягане на дизелов двигател - Електроклапа контрол на двигателя
9 15A Лява къса светлина
10 15A Дясна къса светлина
11 10A Лява дълга светлина
12 15A Дясна дълга светлина
13 15A Клаксон
14 10A Помпи задно и предно устройства за миене на стъклата
15 30 A Подгревател за кутия - Инжекциона помпа на дизел - Сонда за кислород - Компютърна система на
двигателя - Измерване дебита на въздух - Стартова бобина - Електроклапа контрол на двигателя -
Предварително загряване на дизел - Инжектори - Електроклапан за променливо разпределение на
горивото за двигателя (206 RC) - Електроклапан за променлио захранване с въздух за вдигателя (206 RC)
16 30A Реле въздушна помпа
17 30A Бърза и бавна скорост на чистачките
18 40A Вентилатор на климатика

26-05-2003
СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазителите са
разположени под бордното табло
и в двигателния отсек.
Кутия с предпазители под
бордното табло
Развийте винта на четвърт
оборот с монета, след което
свалетe капака за достъп до
предпазителите.
Резервните предпазители и щипци А са закрепени от вътрешната
страна на капака на кутията с
предпазители, намираща се под
арматурното табло.
ПОЛЕЗНА ИНФОРМАЦИЯ
136
Сваляне и поставяне на предпазител
Преди смяна на предпазител е необходимо да знаете причината за
инцидента и да сте я отстранили. Номерата на предпазителите са
показани върху кутията.
Използвайте щипци А.
Винаги сменяйте изгорял предпазител (прочит според предпазителя)
с нов със същия ампераж.
Добър
Щипци А Изгорял

26-05-2003
ПОЛЕЗНА ИНФОРМАЦИЯ137
Предпазител Ампераж
Предназначение
1 15A Отопляема седалка - Сирена на алармата
4 20A
Многофункционален екран - Компютърна система на навигационната система - Осветление на багажника - Радио
5 15A Диагностика на автоматичната скоростна кутия
6 10A Ниво на охладителната течност - Автоматична скоростна кутия - Радио - Датчик за ъгъл
на волана (ESP)
7 15A Аксесоар учебен автомобил - Аларма
9 30A Стъклоповдигащо устройство на задни стъкла
10 40A Отопление на задно стъкло и огледало за обратно виждане 11 15A Задна стъклочистачка
12 30A Предна чистачка - Електрически люк
14 10A Помощна кутия двигател - Въздушни възглавници - Управление от волана - Датчик за дъжд
15 15A Екран - Многофункционален екран - Кмпютърна система на навигационната система - Климатик - Радио
16 30A Управление на функциите заключване / отключване на отварянията
20 10A Десен стоп
21 15A Лява стоп светлина - 3-та стоп светлина
22 20A Предна и задна плафониера (206 SW)- Лампа за четене на карти - Осветление на жабката -
Запалка - Контакт 12 волта , заден (206 SW)
S1 Шунт Шунт PARC
