2003 FORD MUSTANG diagram

Fig. 26: Ground Distribution Circuit (2 of 2)
HEADLIGHTS

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 27 © 2006 Mitchell Repair Information Company, LLC.

Fig. 27: Headlights Circuit
HORN

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 28 © 2006 Mitchell Repair Information Company, LLC.

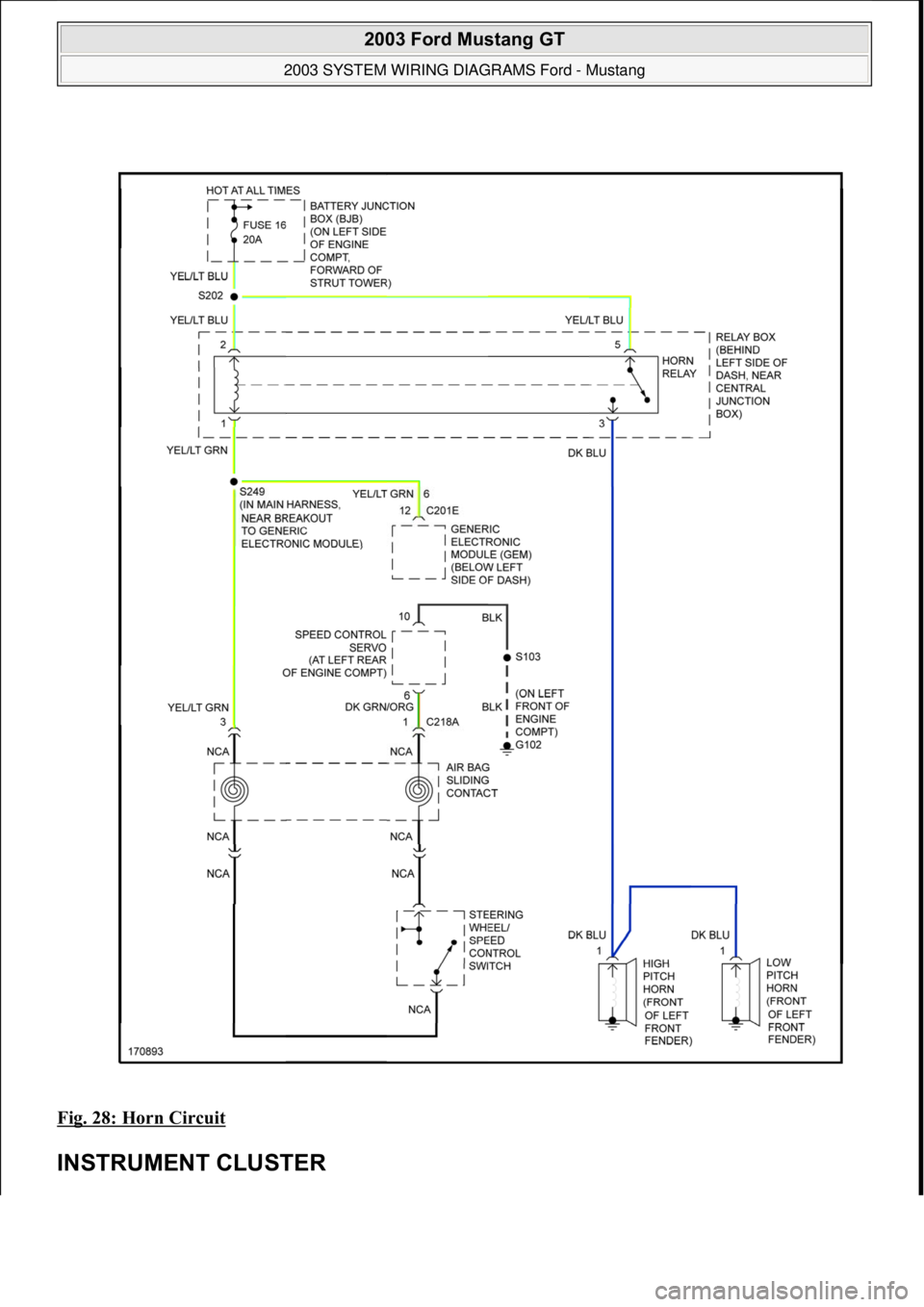

Fig. 28: Horn Circuit
INSTRUMENT CLUSTER

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 29 © 2006 Mitchell Repair Information Company, LLC.

Fig. 29: Instrument Cluster Circuit
INTERIOR LIGHTS

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 30 © 2006 Mitchell Repair Information Company, LLC.

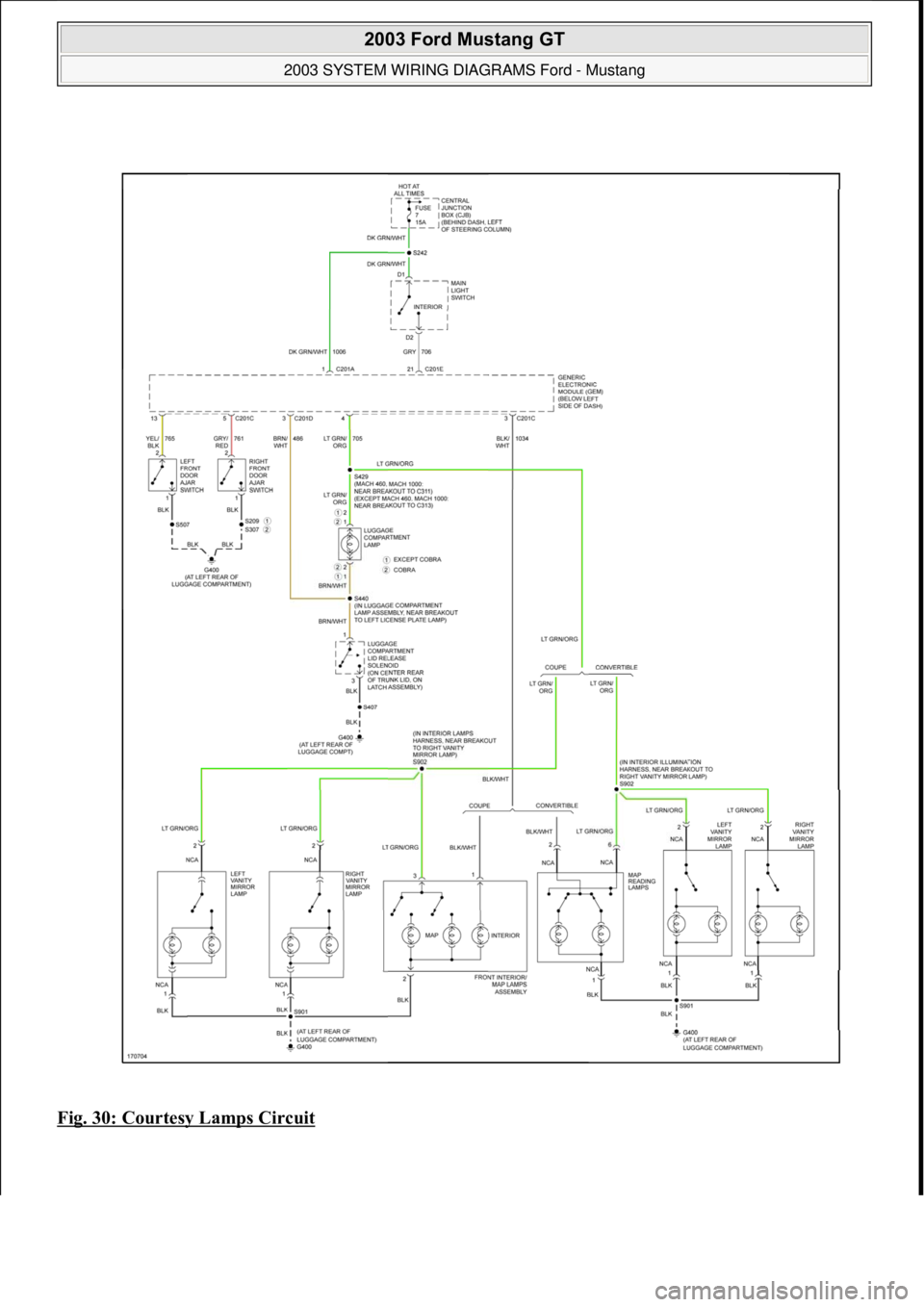

Fig. 30: Courtesy Lamps Circuit

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 31 © 2006 Mitchell Repair Information Company, LLC.

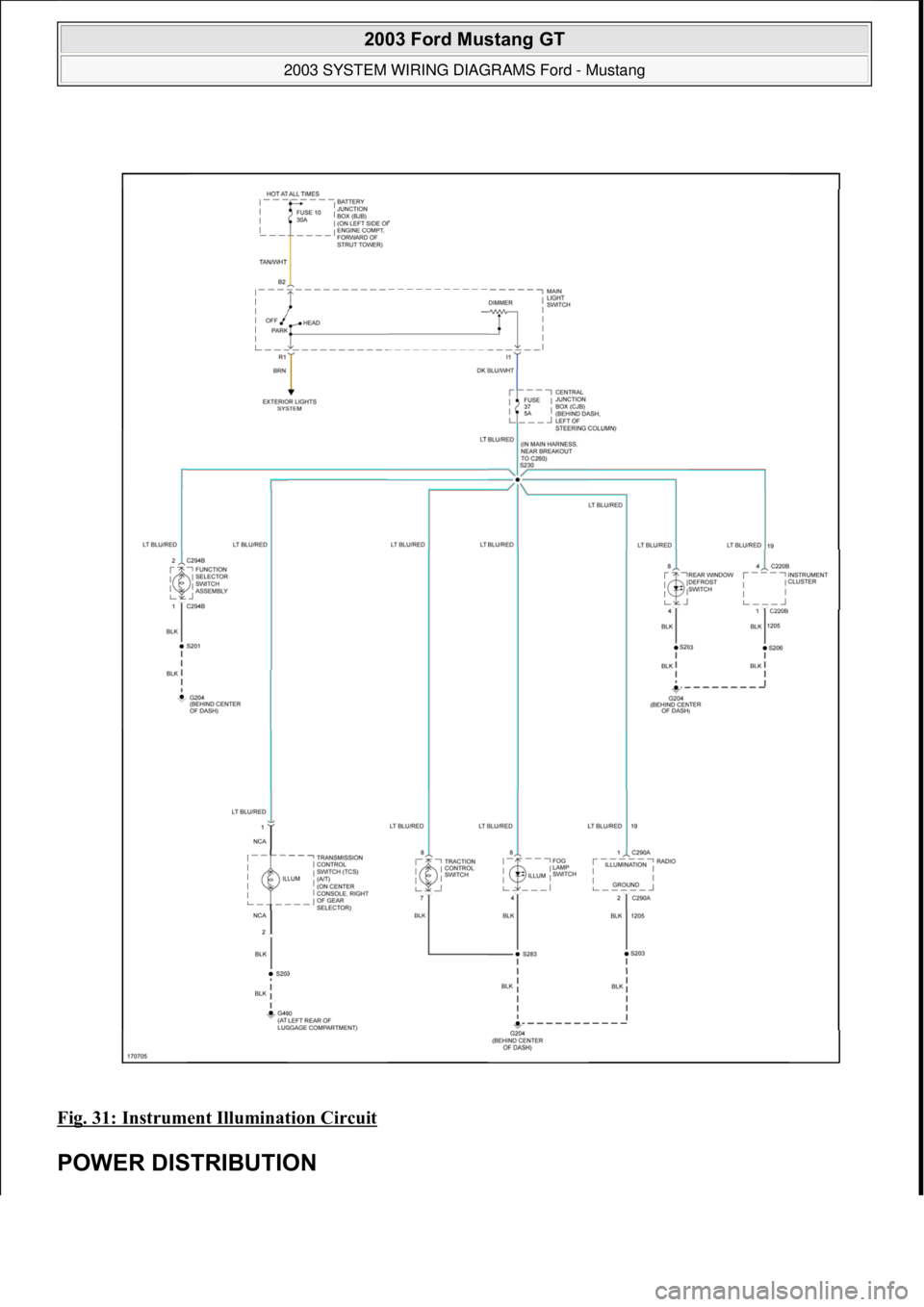

Fig. 31: Instrument Illumination Circuit
POWER DISTRIBUTION

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 32 © 2006 Mitchell Repair Information Company, LLC.

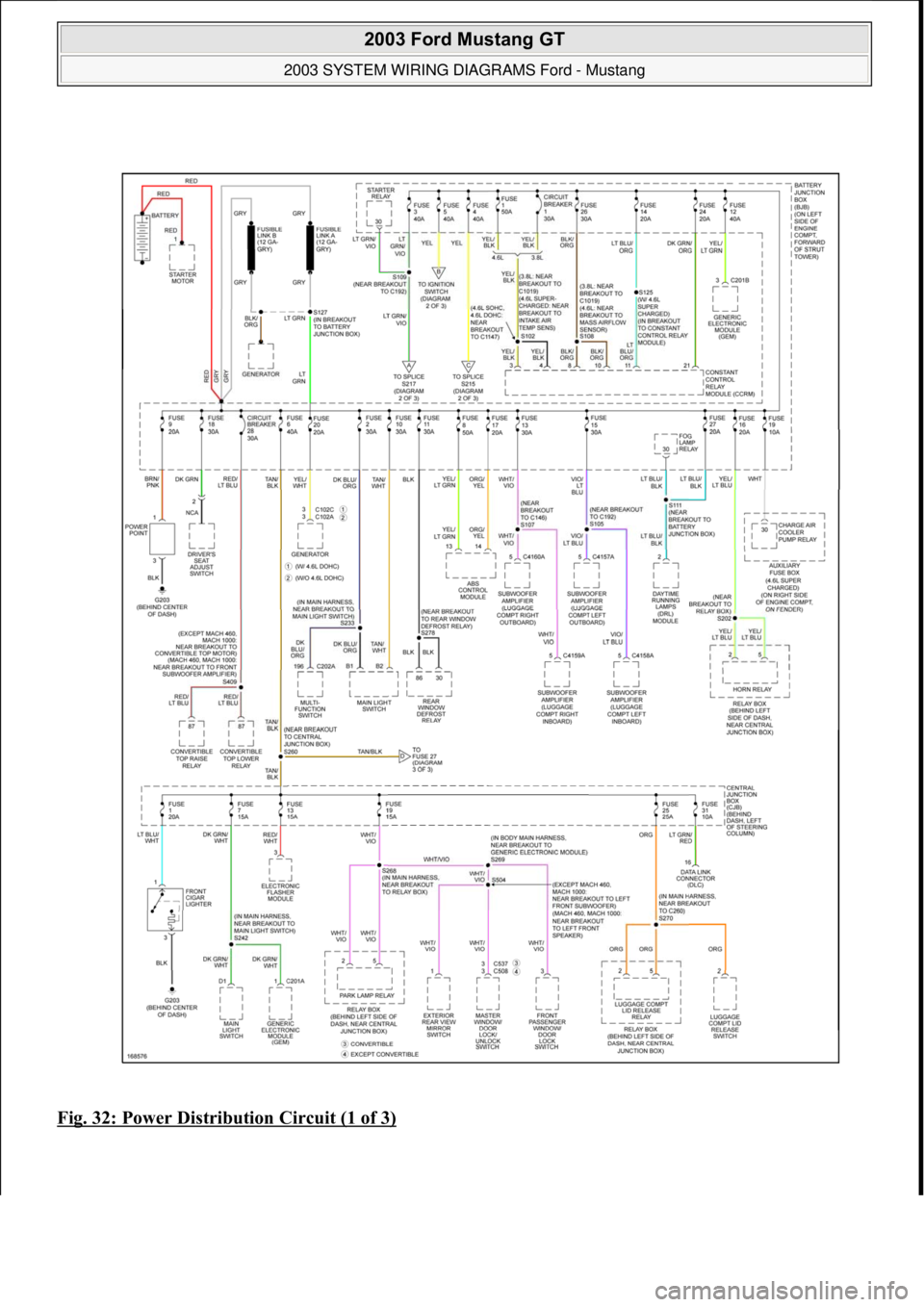

Fig. 32: Power Distribution Circuit (1 of 3)

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 33 © 2006 Mitchell Repair Information Company, LLC.

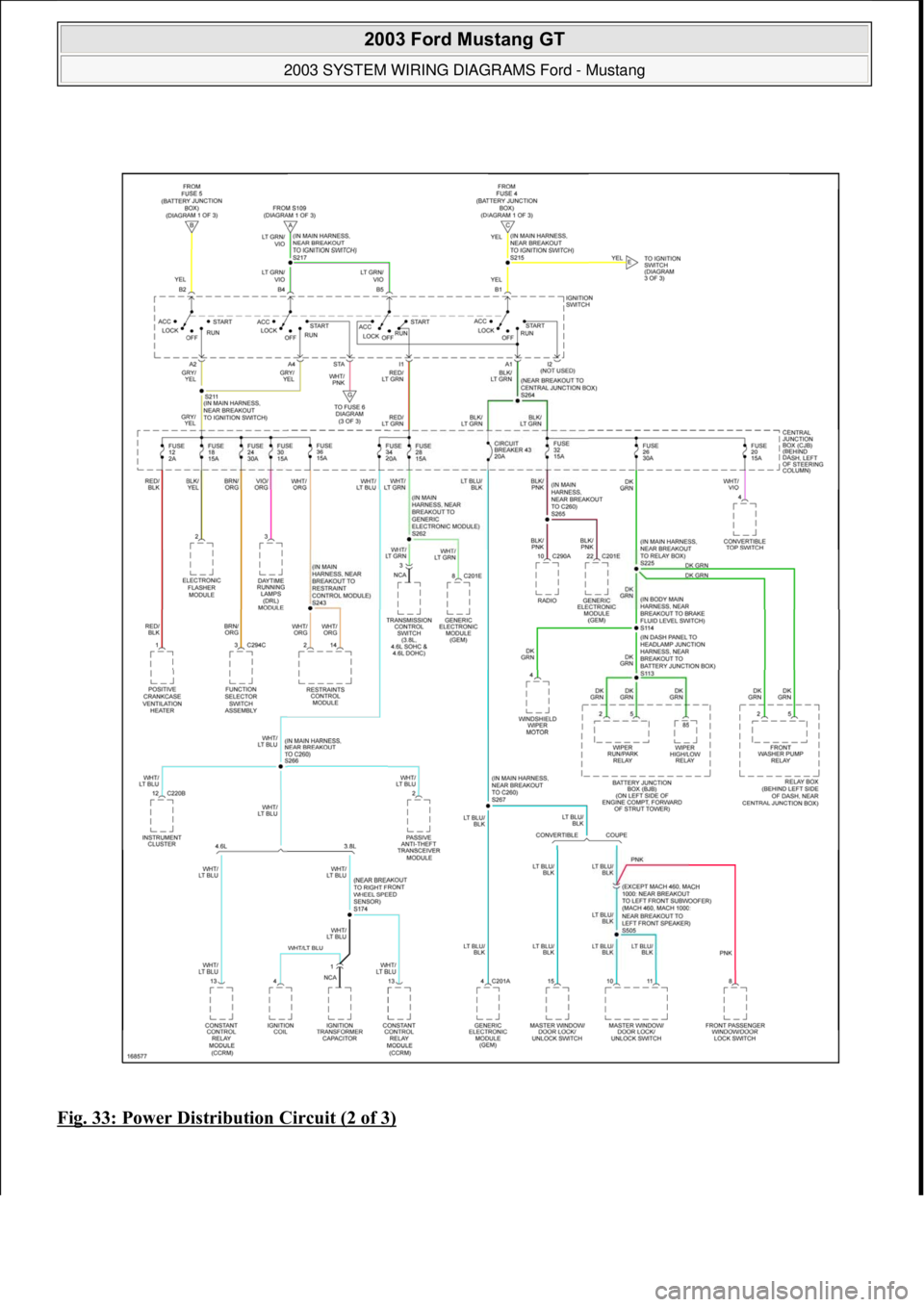

Fig. 33: Power Distribution Circuit (2 of 3)

2003 Ford Mustang GT
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:50:34Page 34 © 2006 Mitchell Repair Information Company, LLC.
