2003 FORD MUSTANG diagram

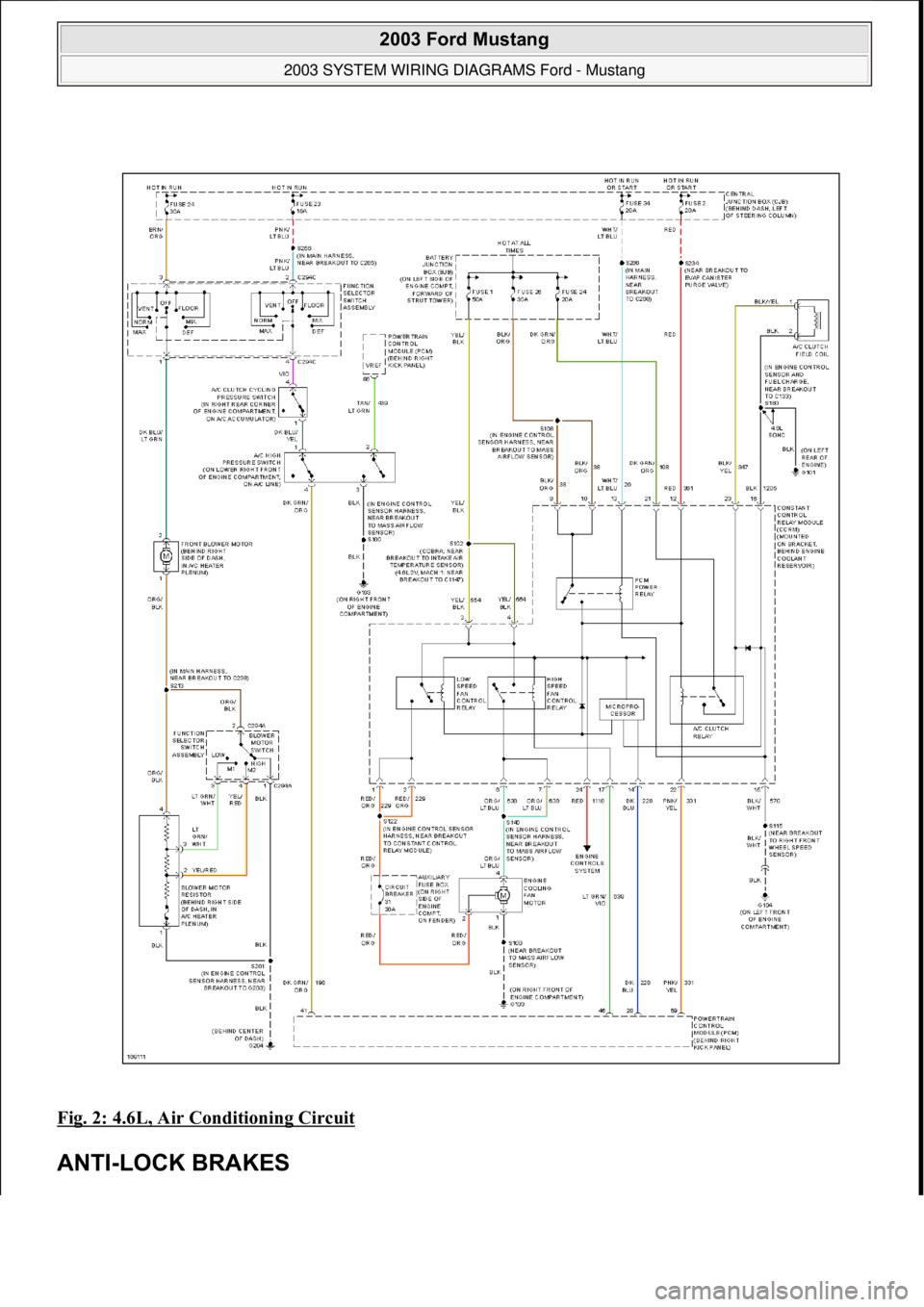

Fig. 2: 4.6L, Air Conditioning Circuit
ANTI-LOCK BRAKES

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 3 © 2006 Mitchell Repair Information Company, LLC.

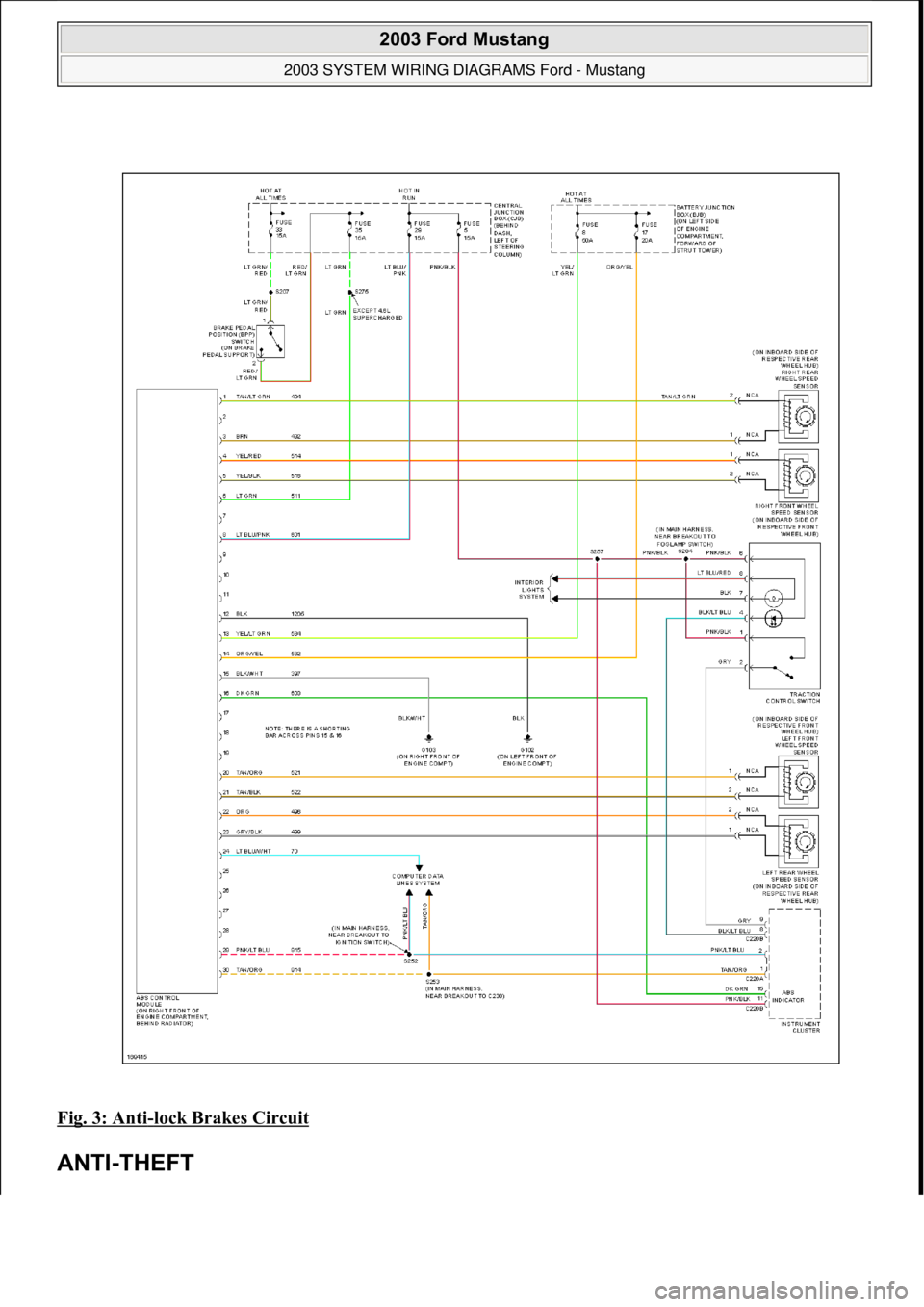

Fig. 3: Anti-lock Brakes Circuit
ANTI-THEFT

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 4 © 2006 Mitchell Repair Information Company, LLC.

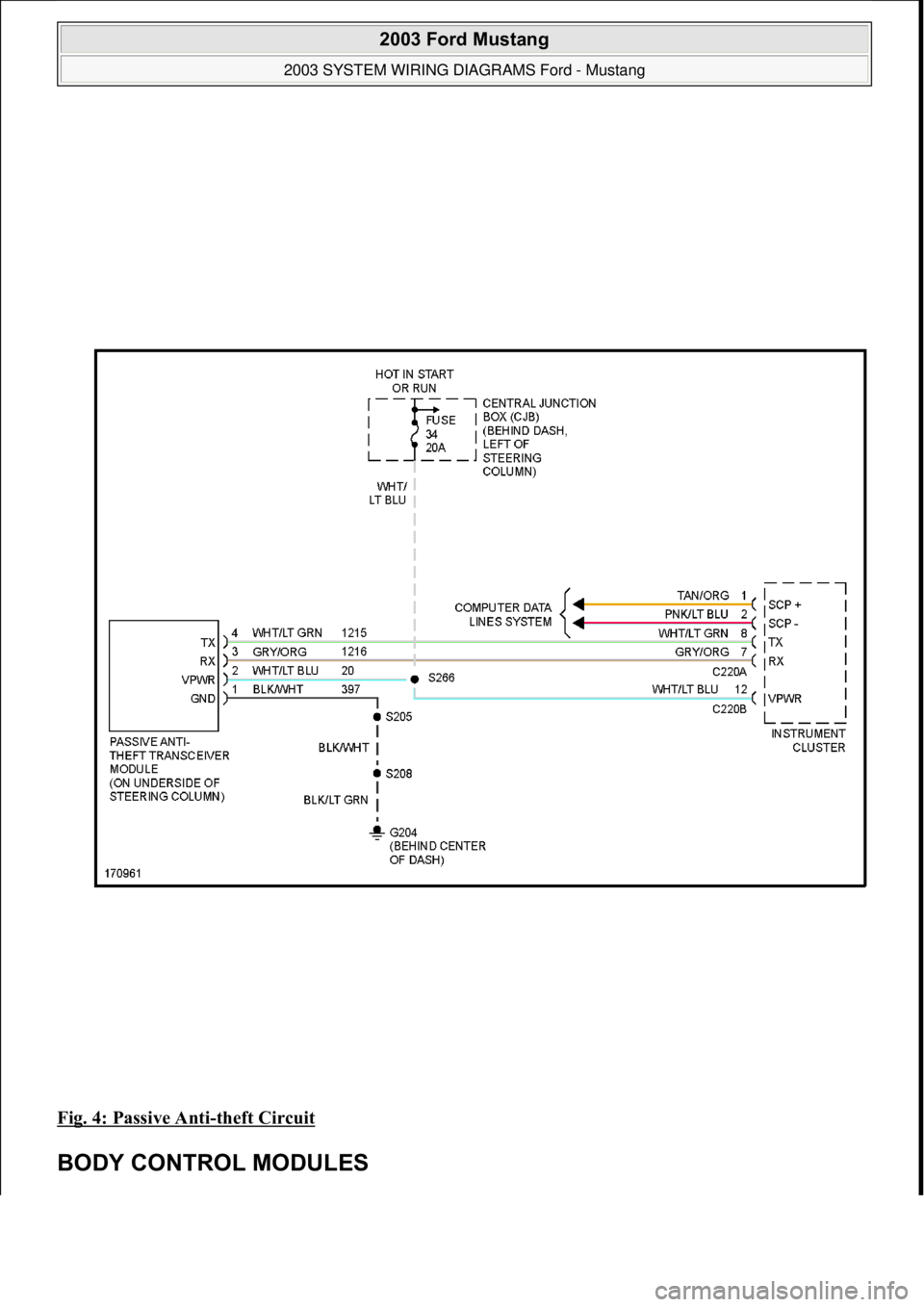

Fig. 4: Passive Anti-theft Circuit
BODY CONTROL MODULES

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 5 © 2006 Mitchell Repair Information Company, LLC.

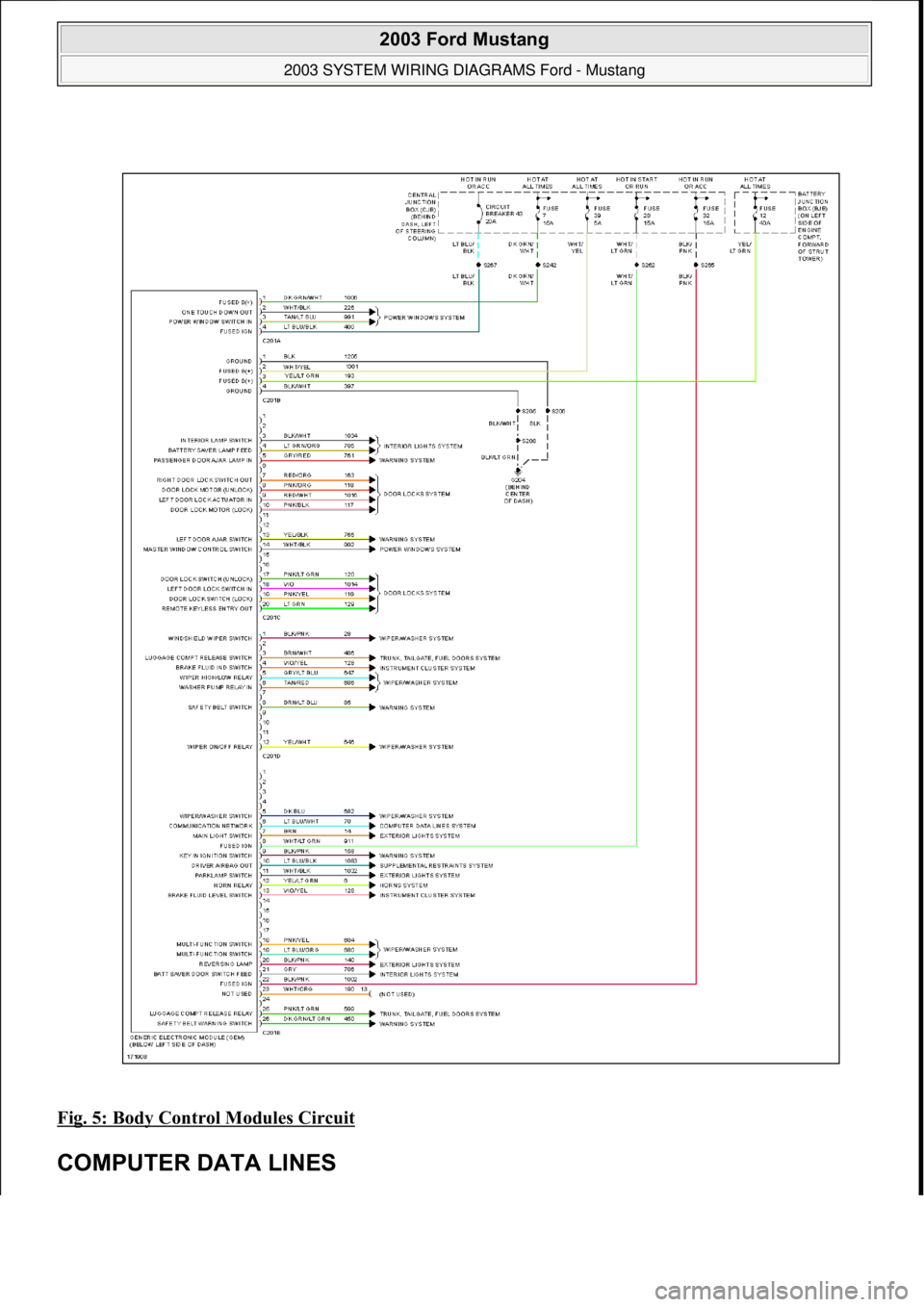

Fig. 5: Body Control Modules Circuit
COMPUTER DATA LINES

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 6 © 2006 Mitchell Repair Information Company, LLC.

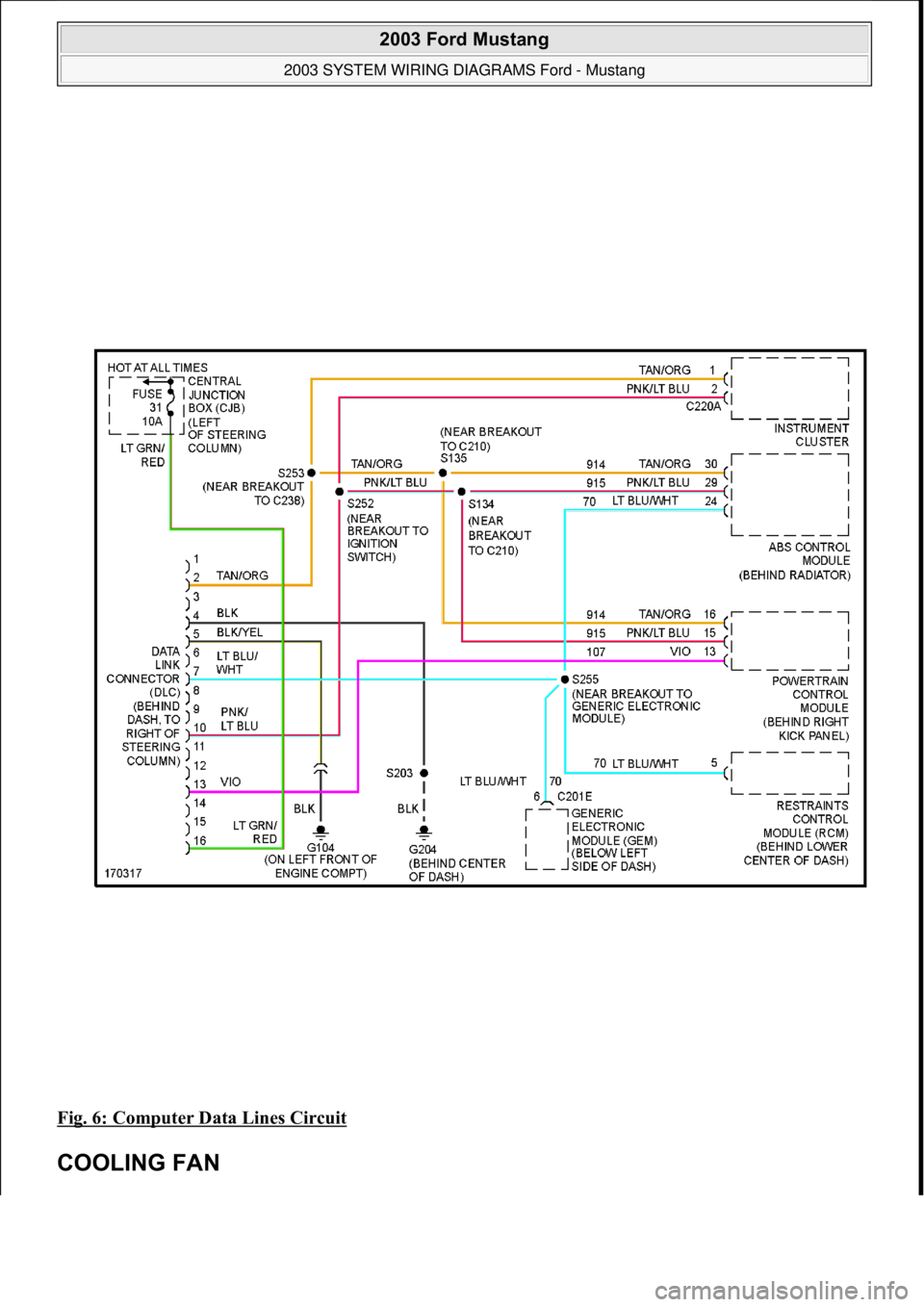

Fig. 6: Computer Data Lines Circuit
COOLING FAN

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 7 © 2006 Mitchell Repair Information Company, LLC.

3.8L

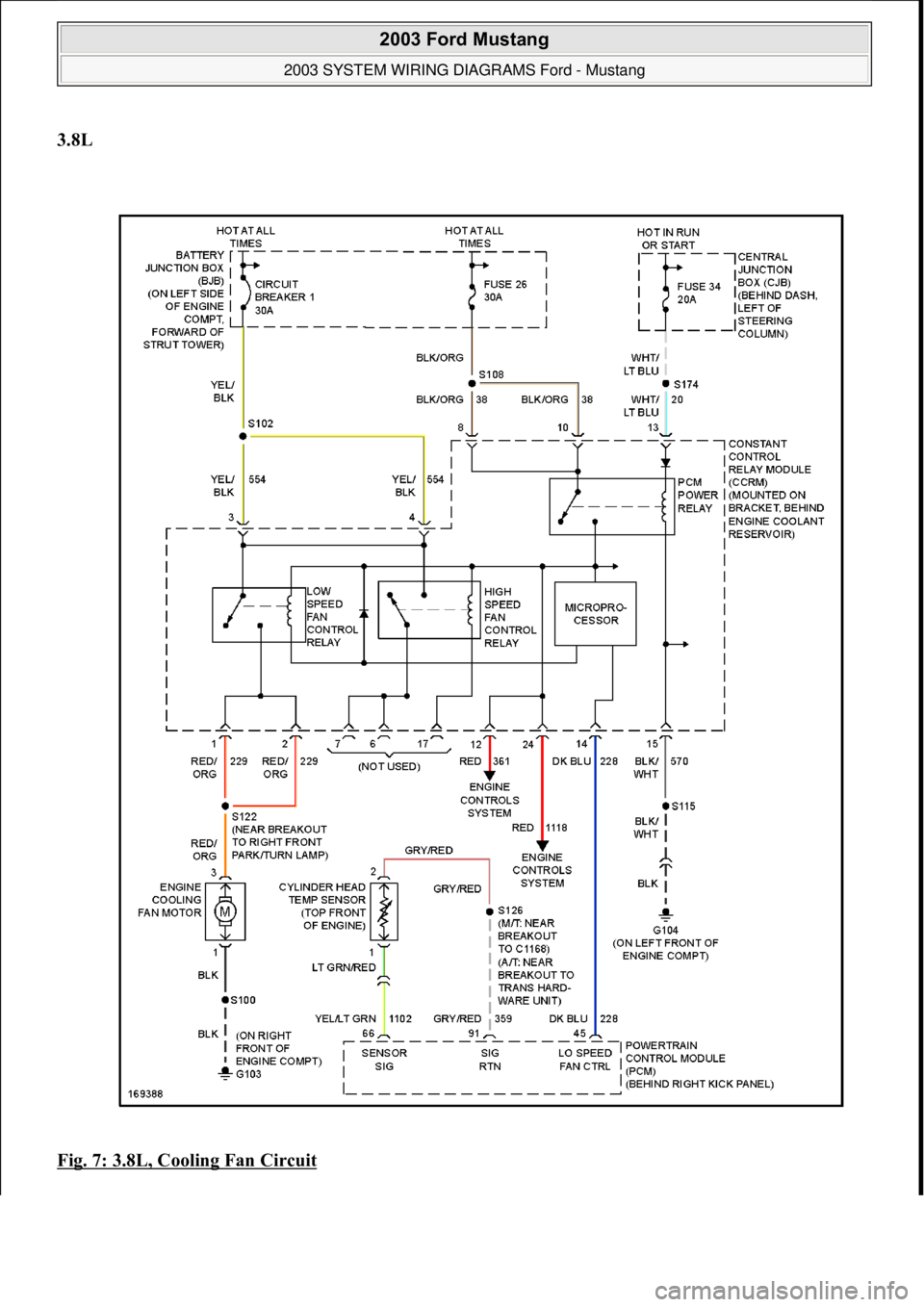

Fig. 7: 3.8L, Cooling Fan Circuit


2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 8 © 2006 Mitchell Repair Information Company, LLC.

4.6L

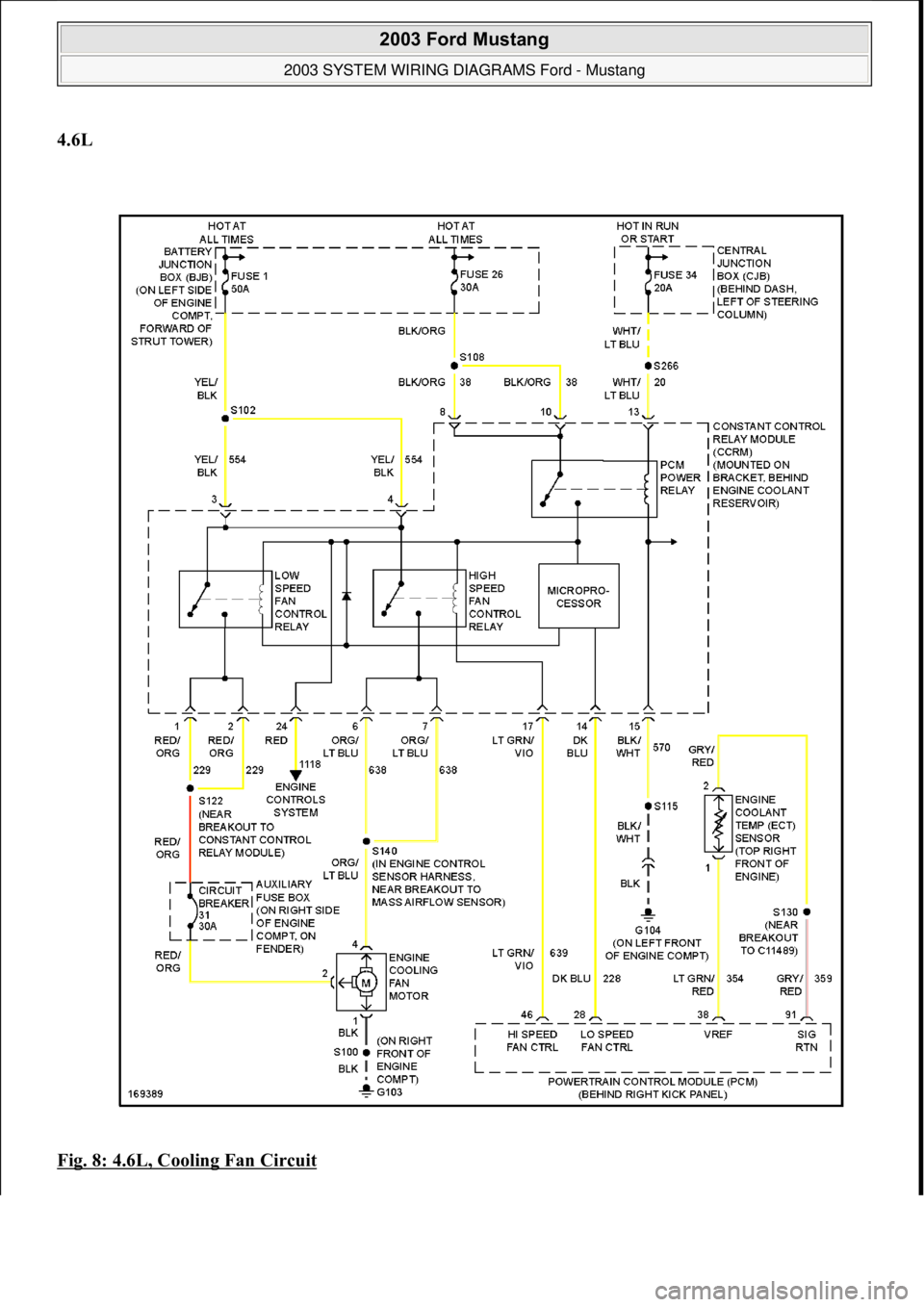

Fig. 8: 4.6L, Cooling Fan Circuit


2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 9 © 2006 Mitchell Repair Information Company, LLC.

CRUISE CONTROL

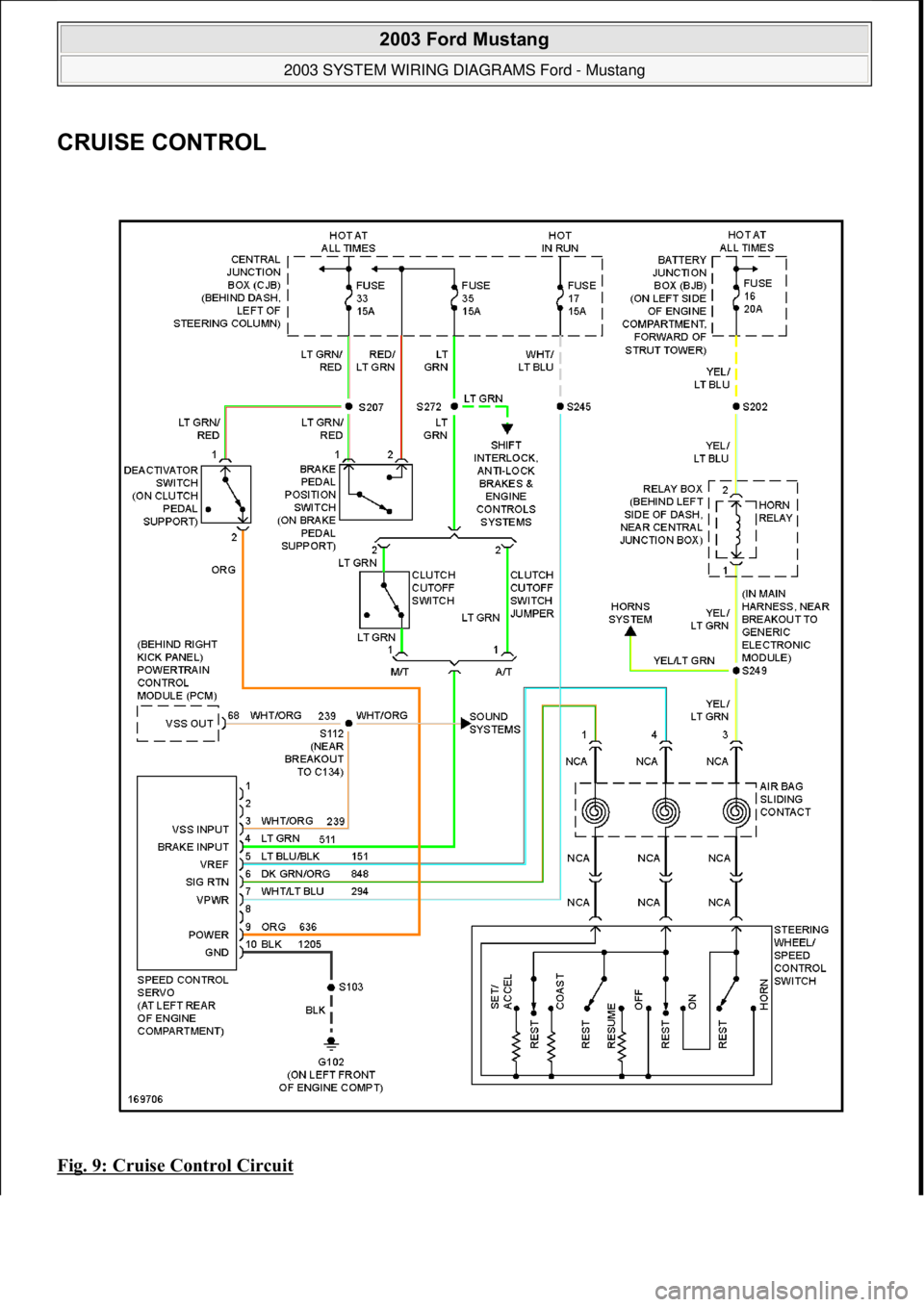

Fig. 9: Cruise Control Circuit

2003 Ford Mustang
2003 SYSTEM WIRING DIAGRAMS Ford - Mustang
111
18 ноября 2011 г. 12:45:09Page 10 © 2006 Mitchell Repair Information Company, LLC.
