2003.5 Peugeot 307 SW Ръководство за експлоатация (in Bulgarian)


Поставете крик 4в най-
близкото от четирите
предвидени за това места А
до гумата за смяна.
 Развийте крик 4докато
основата се допре до земята.
Уверете се, че оста на
основата на крика е на нивото
на използваното място А.
 Повдигнете автомобила.
 Извадете един от болтовете и
поставете манивелата 5на
предвиденото място.
 Извадете останалите болтове
и освободете гумата.
ПОЛЕЗНА ИНФОРМАЦИЯ


Освободете резервното колело
откъм задната страна наавтомобила.
 Извадете куката придържаща
колелото, за да освободите
гумата, както е показано на
илюстрацията. Сваляне на колелоПлъзнете капака на кутията, за да
достигнете до кутията с инструменти.
 Поставете клин 7под гумата,
разположена противоположно на
тази за смяна.
 Свалете таса с помощта на ключа
за сваляне на колело 1дърпайки
на нивото на преминаване на болта
(за автомобилите оборудвани с
гуми с тасове).
 Освободете болтовете на гумите
(виж "Особености свързани с
алуминиеви джанти" за
автомобилите оборудвани с такива). абележка: можете да използвате
другия край на инструмент 6, за да
развиете болтовете на гумата.

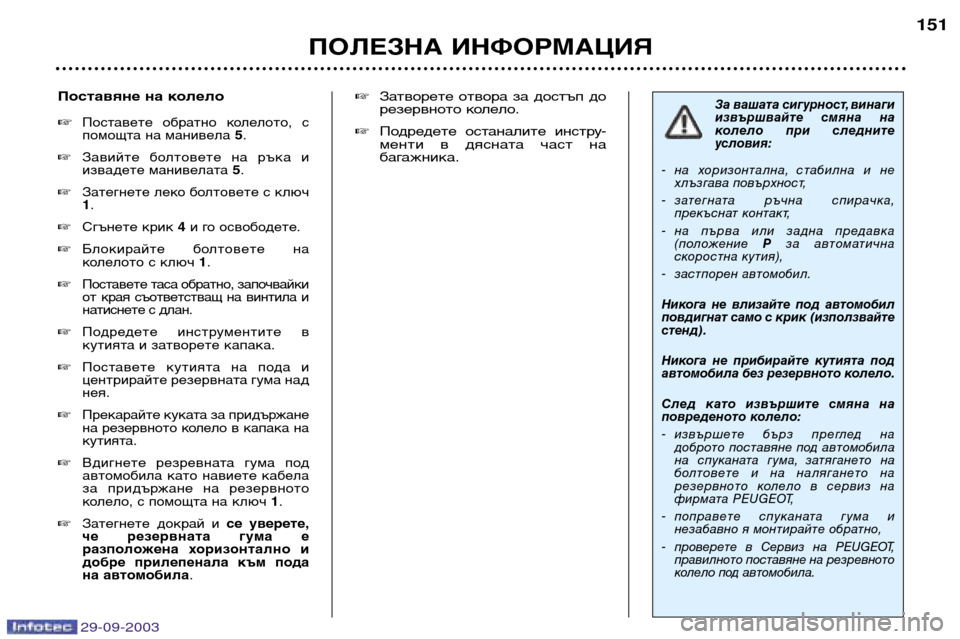

ПОЛЕЗНА ИНФОРМАЦИЯ
За вашата сигурност, винаги
извършвайте смяна на
колело при следните
условия:
- на хоризонтална, стабилна и не хлъзгава повърхност,
- затегната ръчна спирачка, прекъснат контакт,
- на първа или задна предавка (положение Pза автоматична
скоростна кутия),
- застпорен автомобил.
Никога не влизайте под автомобил
повдигнат само с крик (използвайтестенд).
Никога не прибирайте кутията под
автомобила без резервното колело.
След като извършите смяна на
повреденото колело:
- извършете бърз преглед на доброто поставяне под автомобила
на спуканата гума, затягането на
болтовете и на налягането на
резервното колело в сервиз на
фирмата PEUGEOT,
- поправете спуканата гума и незабавно я монтирайте обратно,
- проверете в Сервиз на PEUGEOT, правилното поставяне на резревното
колело под автомобила. Затворете отвора за достъп до
резервното колело.
 Подредете останалите инстру-
менти в дясната част на
багажника.
Поставяне на колело
Поставете обратно колелото, с
помощта на манивела
5.
 Завийте болтовете на ръка и
извадете манивелата 5.
 Затегнете леко болтовете с ключ1.
 Сгънете крик 4и го освободете.
 Блокирайте болтовете на
колелото с ключ 1.
 Поставете таса обратно, започвайки
от края съответстващ на винтила и
натиснете с длан.
 Подредете инструментите в
кутията и затворете капака.
 Поставете кутията на пода и
центрирайте резервната гума наднея.
 Прекарайте куката за придържане
на резервното колело в капака на
кутията.
 Вдигнете резревната гума под
автомобила като навиете кабела
за придържане на резервното
колело, с помощта на ключ 1.
 Затегнете докрай и се уверете,
че резервната гума е
разположена хоризонтално и
добре прилепенала към пода
на автомобила .


Особености свързани с
алуминиевите джанти
Капачета на болтовете
Болтовете на алуминиевите
джанти са покрити със специални
хромирани капачета.
Свалете ги с помощта на
инструмент 6 преди да отвиете
болтовете. Монтиране на резервната гума
Ако Вашият автомобил има
резервна гума с обикновенна
джанта, при нейното поставяне е
нормално , при затягане на
болтовете, да се получи
несъвпадение с джантата, затова
трябва да я затегнете докрай.
Закрепянето на резервната гума е
осигурено от специалната форма
на болтовете.
Монтиране на гуми за сняг
Ако монтирате гуми за сняг с
обикновени джанти, трябвазадължително да се сдобиете
със специфични болтове, които се
продават в магазините на марката
PEUGEOT. Болтове против кражба
Ако Вашите гуми са оборудвани с
болтове против кражба (по един
на всяка гума), трябва преди
отвиването на този болт със
специалния накрайник (скрит в
жабката) и ключа
1, да свалите
хромираното капаче с помощта на
инструмент 6.
Забележка: много внимателно си
запишете номера гравиран върху
накрайника на втулката. В случай
на кражба той ще ви послужи за
получаването на втори екземпляр
от тези болтове.
ПОЛЕЗНА ИНФОРМАЦИЯ



СМЯНА НА КРУШКА
Предни светлини
Забележка:за да достигнете до лампите, издърпайте
прозрачното покритие от дясната страна, закрепено с два
пластмасови болта. Използвайте мек плат, за да свалите крушките.
1 - Мигачи (H7-55W),
2 - Дълги светлини (H1-55W),
3 - Предни светлини за мъгла (H1-55 W).
 Завъртете покритието съответстващо на повредената
крушка на четвърт оборот на ляво и свалете
повредената крушка.
 Изключете съединението.
 Натиснете края на задържащата пружина, за да я
освободите. Сменете крушката.
По време на монтирането се уверете, че вдлъбнатините
са в правилно положение и че пружината е добрезакачена.
 Включете съединението.
 Поставете предпазния капак, насочвайки стрелката
нагоре, след това завъртете на четвърт оборот на дясно.
Стъклата на предните фарове са поликарбонови и са
покрити с предпазен лак. Не ги почиствайте със сух
или грапав парцал, нито с разтворител или друг
почистващ препарат. Използвайте гъба със
сапунена вода.
4 - Г абарити (W 5 W).
 Дръпнете фасонката назад, извадете крушката и
я сменете.
5 - Мигачи (PY 21 W кехлибар).  Завъртете на четвърт оборот блока с крушките и
след това го извадете.
 Сменете крушката.
Забележка: При определени климатични условия
(ниски температури, влажност), наличието на вода
от вътрешната страна на фаровете е нормално ; тя
изчезва няколко минути след запалване на
светлините.
ПОЛЕЗНА ИНФОРМАЦИЯ


Мигачи (WY 5 W кехлибар). Изместете напред покритието
и освободете блока.
 Задръжте съединението и
завъртете на четвърт оборот
прозрачното покритие.
 Сменете крушка.
ПОЛЕЗНА ИНФОРМАЦИЯ

Крушките с кехлибарен
цвят (пътепоказатели и
мигачи), трябва да
се сменят с крушки със
същите характеристики и цвят.


ПОЛЕЗНА ИНФОРМАЦИЯ
Трета стоп светлина:
4 крушки W 5 W.
 Отстранете внимателно горната
част на уплътнението на капака
на багажника освобождавайки
пластинките от всяка страна,
перпендикулярно на посоката им
на закрепяне.
 Поставете отверка в двата
външни процепа B, за да стиснете
двете езичета C.
 Бутнете фара навън, като
придържате натиснати езичетата.
 Дръпнете фара навън, като
едновременно го наведете.
 Сменете повредената крушка.
 При монтирането, осигурете
правилното поставяне на
езичетата на фара, както и на
уплътнението на капака на
багажника.
издърпайте блока с лампи
натискайки двете езичета А,
 сменете повредената крушка.
Забележка: използвайте ако е
необходимо, ключа за демонтиране
на колела, за да извадите
фикстаторите.
При монтиране обратно, уверете се
за правилното монтиране на блока
със светлини и на фара.
Светлина на регистрационния
номер (W 5 W)
 Поставете отверка в един от
външните отвори на прозрачното
покритие.
 Бутнете го навън, за да го
отключите.
 Свалете прозрачното покритие.
 Сменете повредената крушка.
Задни светлини
1 - Стопове (P 21W).
2 - Г абарити (R 5 W).
3 - Мигачи (P 21 W).
4 - Светлини за заден ход (P 21 W), дясна страна.
Светлини за мъгла (P 21 W),
лява страна.
Тези пет крушки се сменят чрез
сваляне на фара:  махнете страничното уплътнение
на багажника, за да достигнете
до блока светлини,
отстранете фиксатора на фара от
вътрешната страна на багажника,
отстранете фиксатора на фара от
външната страна на багажника,
махнете фара,
освободете куплунга,

СМЯНА НА ПРЕДПАЗИТЕЛ
Кутиите с предпазители са поставени
под арматурното табло (от страната
на водача) и в отсека на двигателя.
Резервните предпазители и щипците Aса прикачени върху вътрешната
част на капака на кутията с
предпазители на арматурното табло.
Сваляне и поставяне напредпазител
Преди да смените предпазител е
необходимо да разберете причината
за повредата и да я премахнете.
Номерата на предпазителите са
посочени върху кутията за
предпазители.  Използвайте щипците A.
Винаги сменяйте повредения
предпазител с предпазител от
същия калибър.Предпазители на
арматурното табло  С монета развийте на четвърт
оборот и след това дръпнете
ръчката, за да отворите
капака и да получите достъп
до предпазителите.
ПОЛЕЗНА ИНФОРМАЦИЯ

Предпазител N°Ампераж Функции
11
0 A Задни светлини за мъгла.
21 5 A Задна чистачка.
41 5 A Предно стъклоповдигащо устройство
51 5 A Задна стоп светлина, вкл. прикачващо
устройство.
7 30 A Задна плафониера, предна плафониера, четене
на карти - Контакт 12V - Осветление на жабката -
Управление на щората.
Добър
ЩипциAЛош

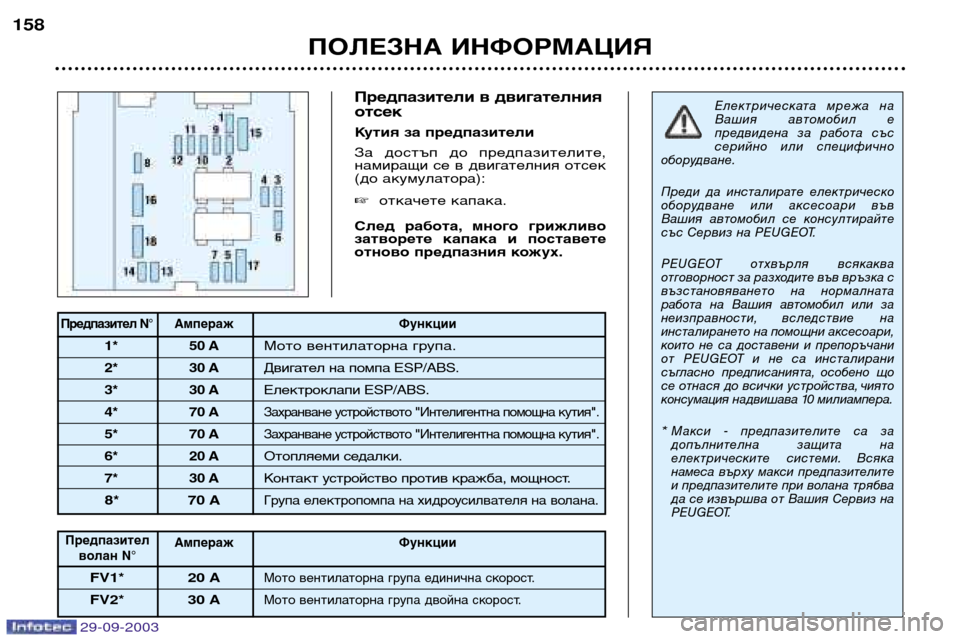

Предпазители в двигателния отсек
Кутия за предпазители
За достъп до предпазителите,
намиращи се в двигателния отсек
(до акумулатора): откачете капака.
След работа, много грижливо
затворете капака и поставете
отново предпазния кожух.
ПОЛЕЗНА ИНФОРМАЦИЯ

Електрическата мрежа на
Вашия автомобил е
предвидена за работа със
серийно или специфично
оборудване.
Преди да инсталирате електрическо
оборудване или аксесоари във
Вашия автомобил се консултирайте
със Сервиз на PEUGEOT.
PEUGEOT отхвърля всякаква
отговорност за разходите във връзка с
възстановяването на нормалната
работа на Вашия автомобил или за
неизправности, вследствие на
инсталирането на помощни аксесоари,
които не са доставени и препоръчани
от PEUGEOT и не са инсталирани
съгласно предписанията, особено що
се отнася до всички устройства, чиято
консумация надвишава 10 милиампера.
* Макси - предпазителите са за
допълнителна защита на
електрическите системи. Всяка
намеса върху макси предпазителите
и предпазителите при волана трябва
да се извършва от Вашия Сервиз на
PEUGEOT.
Предпазител N° А м пераж Функции
1* 50 AМото вентилаторна група.
2* 30 A Двигател на помпа ESP/ABS.
3* 30 A Електроклапи ESP/ABS.
4* 70 A
Захранване устройството "Интелигентна помощна кутия".
5* 70 AЗахранване устройството "Интелигентна помощна кутия".
6* 20 A Отопляеми седалки.
7* 30 A Контакт устройство против кражба, мощност.
8* 70 AГрупа електропомпа на хидроусилвателя на волана.
Ампераж Функции


Мото вентилаторна група единична скорост.



Мото вентилаторна група двойна скорост.
Предпазител
волан N°
