CONTROL FUNCTIONS
DECOMPRESSION LEVER
CAUTION:
Never use the decompression lever after
the engine is started. The engine may be
damaged if you use the decompression
lever while it is running.
The decompression lever 1 is located on the
left handlebar and is used when starting the
engine. Squeezing the decompression lever
presses down on the exhaust valve and
releases the pressure in the cylinder head.
This enables the vehicle to be kick started
more easily.
EC155001
THROTTLE GRIP
The throttle grip 1 is located on the right han-
dlebar; it accelerates or decelerates the
engine. For acceleration, turn the grip toward
you; for deceleration, turn it away from you.
EC156000
FRONT BRAKE LEVER
The front brake lever 1 is located on the right
handlebar. Pull it toward the handlebar to acti-
vate the front brake.
EC157000
REAR BRAKE PEDAL
The rear brake pedal 1 is located on the right
side of the machine. Press down on the brake
pedal to activate the rear brake.

GEN
INFOFONCTIONS DES COMMANDES
ARMATUREN UND DEREN FUNKTION
DEKOMPRESSIONSHEBEL
ACHTUNG:
Den Dekompressionshebel unter keinen
Umständen bei laufendem Motor betätigen.
Dies kann den Motor stark beschädigen.
Wenn der Dekompressionshebel 1 (auf der lin-
ken Seite des Lenkers) betätigt wird, öffnet sich
das Auslaßventil, was den Verdichtungsdruck
reduziert. Dadurch läßt sich für das Kickstar-
ten der Kolben leichter über den Verdichtungs-
takt hinaus bewegen.
GASDREHGRIFF
Der Gasdrehgriff 1 befindet sich auf der rech-
ten Seite des Lenkers. Zum Erhöhen der Mo-
tordrehzahl (Beschleunigung) den Gasdreh-
griff in Gegenfahrtrichtung drehen, zum
Reduzieren der Motordrehzahl den Gasdreh-
griff in Fahrtrichtung drehen.
HANDBREMSHEBEL
Der Handbremshebel 1 zur Betätigung der
Vorderradbremse befindet sich auf der rechten
Seite des Lenkers.
FUSSBREMSHEBEL
Der Fußbremshebel 1 zur Betätigung der Hin-
terradbremse befindet sich auf der rechten
Fahrzeugseite. LEVIER DE DECOMPRESSION
ATTENTION:
Ne jamais employer le levier de décompression
une fois que le moteur est mis en marche.
Actionner le levier de décompression lorsque le
moteur tourne risque d’endommager ce dernier.
Le levier de décompression 1 se trouve sur le côté
gauche du guidon. Celui-ci s’utilise conjointement
avec le démarreur au pied et facilite la mise en mar-
che du véhicule. Lorsqu’il est actionné, le levier de
décompression permet de comprimer la soupape
d’échappement, ce qui réduit la pression dans la
culasse.
POIGNEE DES GAZ
La poignée des gaz 1 est située sur le guidon droit;
elle permet d’accélérer ou de décélérer le moteur.
Pour une accélération, tourner la poignée vers soi;
pour une décélération, la tourner de l’autre côté.
LEVIER DE FREIN AVANT
Le levier de frein avant 1 se trouve sur le guidon
droit. Le tirer vers le guidon pour actionner le frein
avant.
PEDALE DE FREIN ARRIERE
La pédale de frein arrière 1 se trouve du côté droit
de la machine. Appuyer sur la pédale pour action-
ner le frein arrière.
1 - 11

1 - 15
GEN
INFO
STARTING AND BREAK-IN
STARTING AND BREAK-IN
WARNING
Never start or run the engine in a closed
area. The exhaust fumes are poisonous;
they can cause loss of consciousness and
death in a very short time. Always operate
the machine in a well-ventilated area.
CAUTION:
The carburetor on this motorcycle has a
built-in accelerator pump. Therefore,
when starting the engine, do not operate
the throttle or the spark plug will foul.
Unlike a two-stroke engine, this engine
cannot be kick started when the throttle is
open because the kick starter may kick
back. Also, if the throttle is open the air/
fuel mixture may be too lean for the
engine to start.
Never use the decompression lever after
the engine is started. The engine may be
damaged if you use the decompression
lever while it is running.
Before starting the machine, perform the
checks in the pre-operation check list.
STARTING A COLD ENGINE
1. Inspect the coolant level.
2. Turn the fuel cock to “ON”.
3. Shift the transmission into neutral.
4. Fully open the cold starter knob.
5. Without pulling in the decompression
lever, slowly depress the kick starter until
the compression stroke is found. When
considerable resistance of the kick starter
is felt, the engine is on the compression
stroke. If the engine is on the exhaust
stroke, resistance will only be felt when
the kick starter is initially depressed, not
through the entire range of depression
(as when the engine is on the compres-
sion stroke); therefore, depress the kick
starter a few more times.

GEN

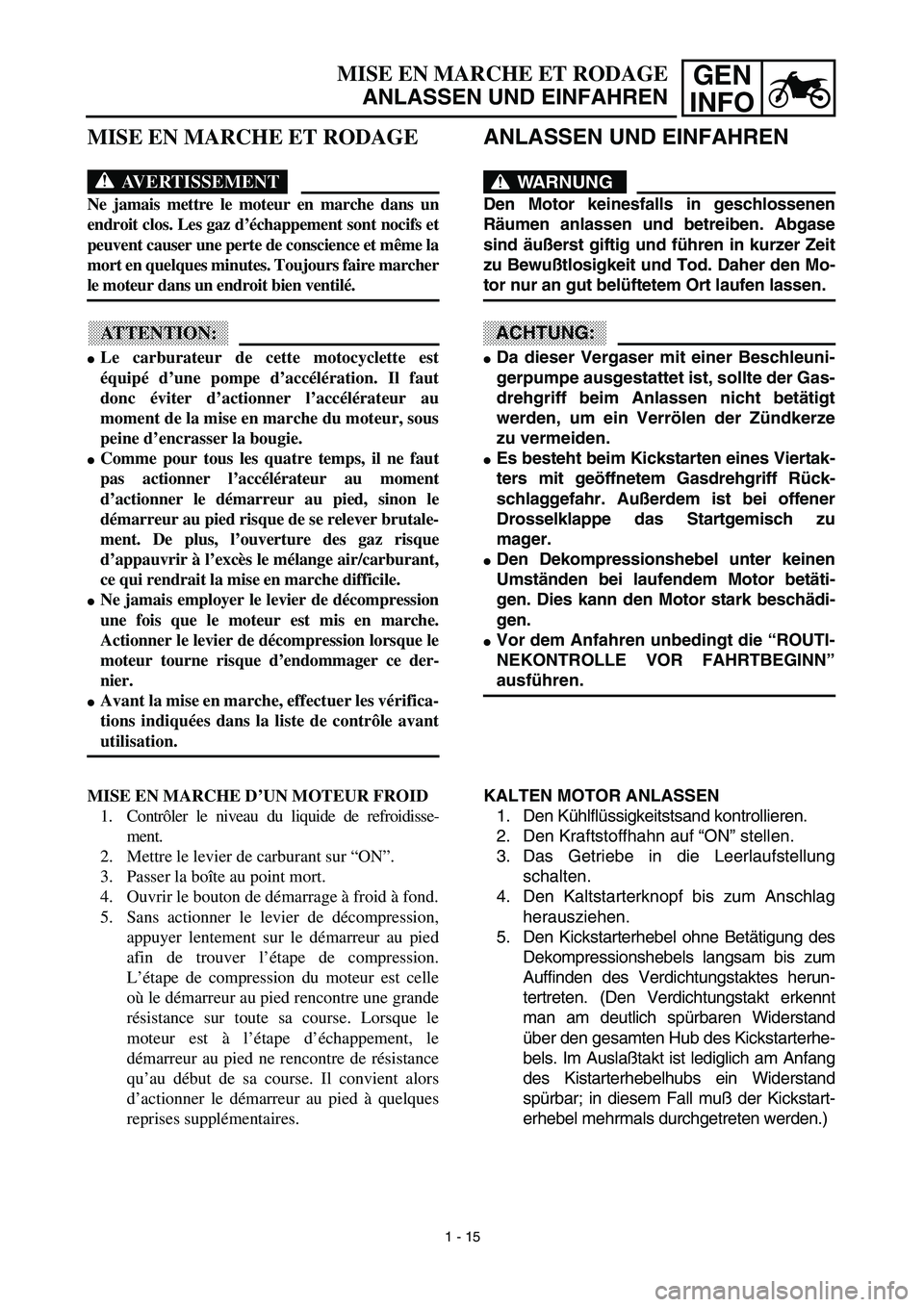

INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
ANLASSEN UND EINFAHREN
WARNUNG
Den Motor keinesfalls in geschlossenen
Räumen anlassen und betreiben. Abgase
sind äußerst giftig und führen in kurzer Zeit
zu Bewußtlosigkeit und Tod. Daher den Mo-
tor nur an gut belüftetem Ort laufen lassen.
ACHTUNG:
Da dieser Vergaser mit einer Beschleuni-
gerpumpe ausgestattet ist, sollte der Gas-
drehgriff beim Anlassen nicht betätigt
werden, um ein Verrölen der Zündkerze
zu vermeiden.
Es besteht beim Kickstarten eines Viertak-
ters mit geöffnetem Gasdrehgriff Rück-
schlaggefahr. Außerdem ist bei offener
Drosselklappe das Startgemisch zu
mager.
Den Dekompressionshebel unter keinen
Umständen bei laufendem Motor betäti-
gen. Dies kann den Motor stark beschädi-
gen.
Vor dem Anfahren unbedingt die “ROUTI-
NEKONTROLLE VOR FAHRTBEGINN”
ausführen.
KALTEN MOTOR ANLASSEN
1. Den Kühlflüssigkeitstsand kontrollieren.
2. Den Kraftstoffhahn auf “ON” stellen.
3. Das Getriebe in die Leerlaufstellung
schalten.
4. Den Kaltstarterknopf bis zum Anschlag
herausziehen.
5. Den Kickstarterhebel ohne Betätigung des
Dekompressionshebels langsam bis zum
Auffinden des Verdichtungstaktes herun-
tertreten. (Den Verdichtungstakt erkennt
man am deutlich spürbaren Widerstand
über den gesamten Hub des Kickstarterhe-
bels. Im Auslaßtakt ist lediglich am Anfang
des Kistarterhebelhubs ein Widerstand
spürbar; in diesem Fall muß der Kickstart-
erhebel mehrmals durchgetreten werden.)
MISE EN MARCHE ET RODAGE
AVERTISSEMENT
Ne jamais mettre le moteur en marche dans un
endroit clos. Les gaz d’échappement sont nocifs et
peuvent causer une perte de conscience et même la
mort en quelques minutes. Toujours faire marcher
le moteur dans un endroit bien ventilé.
ATTENTION:
Le carburateur de cette motocyclette est
équipé d’une pompe d’accélération. Il faut
donc éviter d’actionner l’accélérateur au
moment de la mise en marche du moteur, sous
peine d’encrasser la bougie.
Comme pour tous les quatre temps, il ne faut
pas actionner l’accélérateur au moment
d’actionner le démarreur au pied, sinon le
démarreur au pied risque de se relever brutale-
ment. De plus, l’ouverture des gaz risque
d’appauvrir à l’excès le mélange air/carburant,
ce qui rendrait la mise en marche difficile.
Ne jamais employer le levier de décompression
une fois que le moteur est mis en marche.
Actionner le levier de décompression lorsque le
moteur tourne risque d’endommager ce der-
nier.
Avant la mise en marche, effectuer les vérifica-
tions indiquées dans la liste de contrôle avant
utilisation.
MISE EN MARCHE D’UN MOTEUR FROID
1. Contrôler le niveau du liquide de refroidisse-
ment.
2. Mettre le levier de carburant sur “ON”.
3. Passer la boîte au point mort.
4. Ouvrir le bouton de démarrage à froid à fond.
5. Sans actionner le levier de décompression,
appuyer lentement sur le démarreur au pied
afin de trouver l’étape de compression.
L’étape de compression du moteur est celle
où le démarreur au pied rencontre une grande
résistance sur toute sa course. Lorsque le
moteur est à l’étape d’échappement, le
démarreur au pied ne rencontre de résistance
qu’au début de sa course. Il convient alors
d’actionner le démarreur au pied à quelques
reprises supplémentaires.
1 - 15

GEN

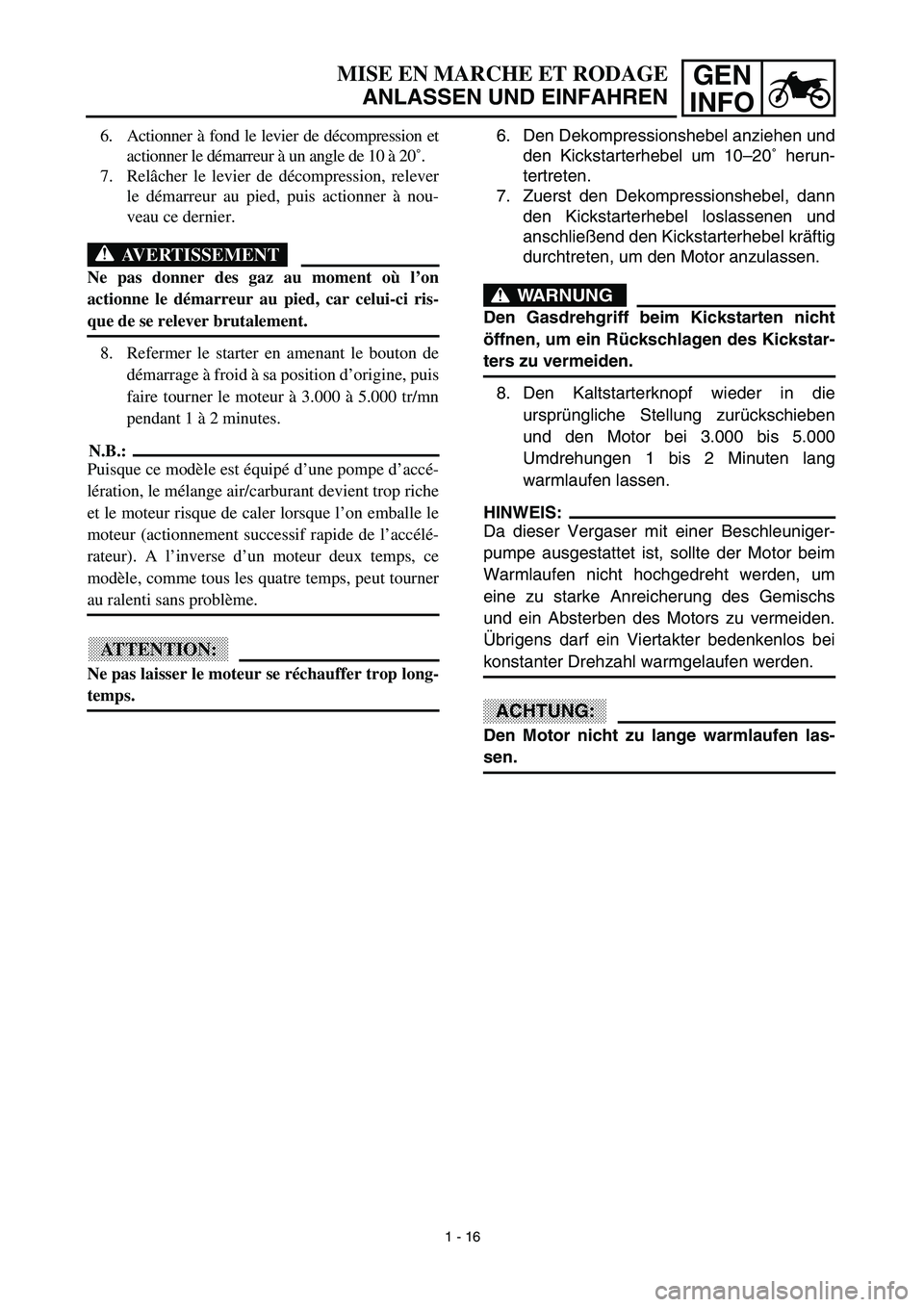

INFOMISE EN MARCHE ET RODAGE
ANLASSEN UND EINFAHREN
6. Den Dekompressionshebel anziehen und
den Kickstarterhebel um 10–20˚ herun-
tertreten.
7. Zuerst den Dekompressionshebel, dann
den Kickstarterhebel loslassenen und
anschließend den Kickstarterhebel kräftig
durchtreten, um den Motor anzulassen.
WARNUNG
Den Gasdrehgriff beim Kickstarten nicht
öffnen, um ein Rückschlagen des Kickstar-
ters zu vermeiden.
8. Den Kaltstarterknopf wieder in die
ursprüngliche Stellung zurückschieben
und den Motor bei 3.000 bis 5.000
Umdrehungen 1 bis 2 Minuten lang
warmlaufen lassen.
HINWEIS:
Da dieser Vergaser mit einer Beschleuniger-
pumpe ausgestattet ist, sollte der Motor beim
Warmlaufen nicht hochgedreht werden, um
eine zu starke Anreicherung des Gemischs
und ein Absterben des Motors zu vermeiden.
Übrigens darf ein Viertakter bedenkenlos bei
konstanter Drehzahl warmgelaufen werden.
ACHTUNG:
Den Motor nicht zu lange warmlaufen las-
sen. 6. Actionner à fond le levier de décompression et
actionner le démarreur à un angle de 10 à 20˚.
7. Relâcher le levier de décompression, relever
le démarreur au pied, puis actionner à nou-
veau ce dernier.
AVERTISSEMENT
Ne pas donner des gaz au moment où l’on
actionne le démarreur au pied, car celui-ci ris-
que de se relever brutalement.
8. Refermer le starter en amenant le bouton de
démarrage à froid à sa position d’origine, puis
faire tourner le moteur à 3.000 à 5.000 tr/mn
pendant 1 à 2 minutes.
N.B.:
Puisque ce modèle est équipé d’une pompe d’accé-
lération, le mélange air/carburant devient trop riche
et le moteur risque de caler lorsque l’on emballe le
moteur (actionnement successif rapide de l’accélé-
rateur). A l’inverse d’un moteur deux temps, ce
modèle, comme tous les quatre temps, peut tourner
au ralenti sans problème.
ATTENTION:
Ne pas laisser le moteur se réchauffer trop long-
temps.
1 - 16

1 - 17
GEN
INFO
STARTING AND BREAK-IN
STARTING A WARM ENGINE
Do not operate the cold starter knob and throt-
tle. Open the hot starter knob (red) and start
the engine by kicking the kick starter forcefully
with a firm stroke.
As soon as the engine starts, push in the hot
starter knob to close the air passage.
Restarting an engine after a fall
Pull the hot starter knob (red) and start the
engine. As soon as the engine starts, push in
the hot starter knob to close the air passage.
The engine fails to start
Pull the hot starter knob (red) all the way out,
pull the decompression lever to the handlebar,
and while holding the lever, kick the kick
starter 10 to 20 times to clear the engine.
Then, restart the engine.
Refer to “Restarting an engine after a fall”.
* Operate the throttle grip before kick starting.
CAUTION:
Observe the following break-in procedures
during initial operation to ensure optimum
performance and avoid engine damage.
Throttle
grip oper-
ation*Cold
starter
knobHot
starter
knob (red)
Starting a cold engine
Air temperature = less than
5 ˚C (41 ˚F)Open 3
or 4 timesON OFF
Air temperature = more
than 5 ˚C (41 ˚F)None ON OFF
Air temperature (normal tem-
perature) = between 5 ˚C
(41 ˚F) and 25 ˚C (77 ˚F)None ON/OFF OFF
Air temperature = more
than 25 ˚C (77 ˚F)None OFF OFF
Starting an engine after a long
period of timeNone ON OFF
Restarting a warm engine None OFF ON
Restarting an engine after a fall None OFF ON

SPEC

2 - 1
GENERAL SPECIFICATIONS
EC200000
SPECIFICATIONS
EC211000
GENERAL SPECIFICATIONS
Model name: YZ426FP (USA)
YZ426F (EUROPE)
YZ426F(P) (CDN, AUS, NZ, ZA)
Model code number: 5SF1 (USA)
5SF2 (EUROPE)
5SF4 (CDN, AUS, NZ, ZA)
Dimensions:
Overall length 2,171 mm (85.5 in)
Overall width 827 mm (32.6 in)
Overall height 1,303 mm (51.3 in)
Seat height 998 mm (39.3 in)
Wheelbase 1,490 mm (58.7 in)
Minimum ground clearance 373 mm (14.7 in)
Basic weight:
With oil and full fuel tank 113.0 kg (249 lb)
Engine:
Engine type Liquid cooled 4-stroke, DOHC
Cylinder arrangement Single cylinder, forward inclined
Displacement 426 cm
3

(15.0 Imp oz, 14.4 US oz)
Bore

×

stroke 95.0
×
60.1 mm (3.74
×
2.37 in)
Compression ratio 12.5 : 1
Starting system Kick starter
Lubrication system: Dry sump
Oil type or grade:
Engine oil (For USA and CDN)
At 5 ˚C (40 ˚F) or higher
Å

Yamalube 4 (20W-40) or SAE 20W-40 type SH
motor oil (Non-Friction modified)
At 15 ˚C (60 ˚F) or lower
ı

Yamalube 4 (10W-30) or SAE 10W-30 type SH
motor oil (Non-Friction modified) and/or
Yamalube 4-R (15W-50) (Non-Friction modi-
fied)
(Except for USA and CDN)
API “SH” or higher grade
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40

2

SPEC

2 - 21
CHEMINEMENT DES CABLES
KABELFÜHRUNG
KABELFÜHRUNG
1
Kabelführung
2
Bremsschlauch
3
Kraftstofftank-Belüftungsschlauch
4
Öltank-Belüftungsschlauch
5
Kabelbinder
6
Nebenkabelsatz
7
Drosselklappen-Positionssensor (TPS)
8
Leerlaufschalter-Kabel
9
Ölschlauch
0
Schlauchhalterung
A
CDI-Schwungradmagnetzünder-Kabel
B
Kupplungszug
C
Zylinderkopf-Entlüftungsschlauch
D
Vergaser-Entlüftungsschlauch
E
Auslaufschutzschlauch
ÅDen Kupplungszug durch die Kabelführung füh-
ren.
ıDen Kraftstofftank-Belüftungsschlauch zwischen
Lenker und Zugstrebe führen und das Ende
durch die Bohrung im Nummerschild führen.
ÇDen Dekompressionsseilzug unter der Öltank-
Lüftungsleitung verlegen.
ÎDas CDI-Magnetzünderkabel und Leerlaufschal-
terkabel am Rahmen mit einem Einweg-Kabel-
binder befestigen und das überstehende Ende
des Kabelbinders abschneiden.
‰Den Nebenkabelbaum am Rahmen am weißen
Band für den Nebenkabelbaum mit einem Ein-
weg-Kabelbinder befestigen und das überste-
hende Ende des Kabelbinders abschneiden.
ÏDen Zylinderkopf-Entlüftungsschlauch rechts
vom Öltank-Belüftungsschlauch führen.
ÌDen Nebenkabelbaum am Rahmen mit mehrf.
verwendb.-Kabelbinder unten links am Rahmen
befestigen und das überstehende Ende des Ka-
belbinders abschneiden. Zum Befestigen den
Einweg-Kabelbinder durch die oberen Löcher in
den Motorbügeln führen.
ÓDen Nebenkabelsatz zwischen den Motorlagern
hindurchführen.
CHEMINEMENT DES CABLES
1Guide de flexible
2Tuyau de frein
3Reniflard de réservoir d’essence
4Reniflard de réservoir d’huile
5Bride
6Faisceau de fils secondaires
7Fil de TPS (copteur du papillon d’accélération)
8Fil de contacteur de point mort
9Flexible d’huile
0Support de flexible
AFil de magnéto CDI
BCâble d’embrayage
CReniflard de culasse
DReniflard de carburateur
EFlexible de trop-plein
ÅFaire passer le câble d’embrayage dans le guide de
câble.
ıFaire passer le reniflard du réservoir d’essence entre
le guidon et la barre de tension, puis insérer son
extrémité dans l’orifice prévu sur la plaque de
numéro.
ÇFaire passer le câble de décompression sous le reni-
flard du réservoir d’huile.
ÎAttacher le fil de magnéto CDIet le fil de contacteur
de point mort au cadre à l’aide d’une attache en plas-
tique et couper l’extrémité de l’attache.
‰Attacher le faisceau de fils secondaire au cadre à
l’endroit du repère adhésif blanc à l’aide d’une atta-
che en plastique et couper l’extrémité de l’attache.
ÏFaire passer le reniflard de culasse le long du côté
droit du reniflard du réservoir d’huile.
ÌAttacher le faisceau de fil secondaire au cadre à l’aide
d’une attache en plastique en plaçant son extrémité
vers la partie inférieure gauche du cadre et couper
l’extrémité de l’attache. Pour l’attacher, faire passer
l’attache en plastique à travers les orifices supérieurs
des supports de moteur.
ÓFaire passer le faisceau de fils secondaire par les sup-
ports du moteur.
