Page 57 of 88

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motor-
fiets te duwen en vind zo het strakste
gedeelte in de aandrijfketting; meet nu
de doorbuiging van de ketting zoals af-
gebeeld.
4. Stel de doorbuiging van de ketting als
volgt bij als deze niet correct is.
DAU04486
Doorbuiging aandrijfketting bijstellen
1. Draai de stelmoer voor de vrije rempe-
daalslag los, draai de wielasmoer los
en draai ook de borgmoer los, aan bei-
de uiteinden van de swingarm.2. Draai om de aandrijfketting strakker te
stellen de stelmoer op beide uiteinden
van de swingarm in de richting
a.
Draai om de aandrijfketting losser te
stellen de stelmoer op beide uiteinden
van de swingarm in de richting
ben
druk vervolgens het achterwiel naar
voren.
OPMERKING:_ Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de
swingarm, om zeker te zijn dat beide stel-
moeren dezelfde positie hebben. _

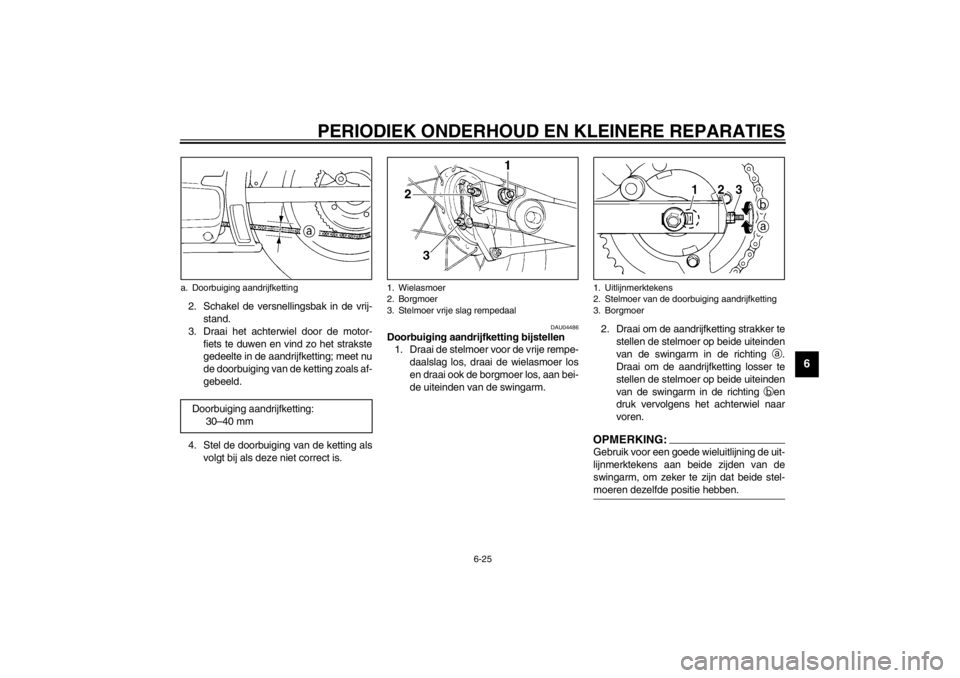

a. Doorbuiging aandrijfketting
Doorbuiging aandrijfketting:
30–40 mm
1. Wielasmoer
2. Borgmoer
3. Stelmoer vrije slag rempedaal
1. Uitlijnmerktekens
2. Stelmoer van de doorbuiging aandrijfketting
3. Borgmoer
U5KRD1.book Page 25 Thursday, January 30, 2003 4:37 PM
Page 58 of 88

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6
DC000096
LET OP:_ Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-
ven bereik blijven. _3. Zet beide borgmoeren en de wielas-
moer vast met het voorgeschreven
aanhaalmoment.
4. Stel de vrije slag van het rempedaal
af. (Zie pagina 6-21 voor afstelproce-
dures voor de vrije slag van het rem-
pedaal.)
DW000103
WAARSCHUWING
_ Controleer de werking van het remlicht
na het afstellen van de vrije rempedaal-
slag. _
DAU03006
Smeren van de aandrijfketting De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.
DC000097
LET OP:_ De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassen
of ermee in de regen is gereden. _1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.
DCA00053
LET OP:_ Om beschadiging van de o-ringen te
voorkomen, mag de aandrijfketting niet
worden gereinigd met een stoomreini-
ger of hogedrukreiniger of met niet-ge-
schikte ontvetters. _
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor O-ring kettin-
gen.
DCA00052
LET OP:_ Gebruik geen motorolie of andere
smeermidelen voor de aandrijfketting,
deze bevatten mogelijk toevoegingen
die de o-ringen kunnen beschadigen. _
Aanhaalmomenten:
Borgmoer:
16 Nm (1,6 m·kgf)
Wielasmoer:
104 Nm (10,4 m·kgf)
U5KRD1.book Page 26 Thursday, January 30, 2003 4:37 PM
Page 59 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAU02962
Controleren en smeren van de
kabels De werking van alle bedieningskabels en
de conditie van de kabels moeten vóór ie-
dere rit worden gecontroleerd. De kabels
en de kabeleinden dienen zo nodig te wor-
den gesmeerd. Vraag een Yamaha dealer
een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt.
DW000112
WAARSCHUWING
_ Bij een beschadiging van de buitenkabel
kan de kabelbediening verslechteren en
de binnenkabel gaan roesten. Vervang
een beschadigde kabel zo snel mogelijk
om onveilige condities te voorkomen. _
DAU04034
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
Aanbevolen smeermiddel:
Motorolie
U5KRD1.book Page 27 Thursday, January 30, 2003 4:37 PM
Page 60 of 88

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU03370

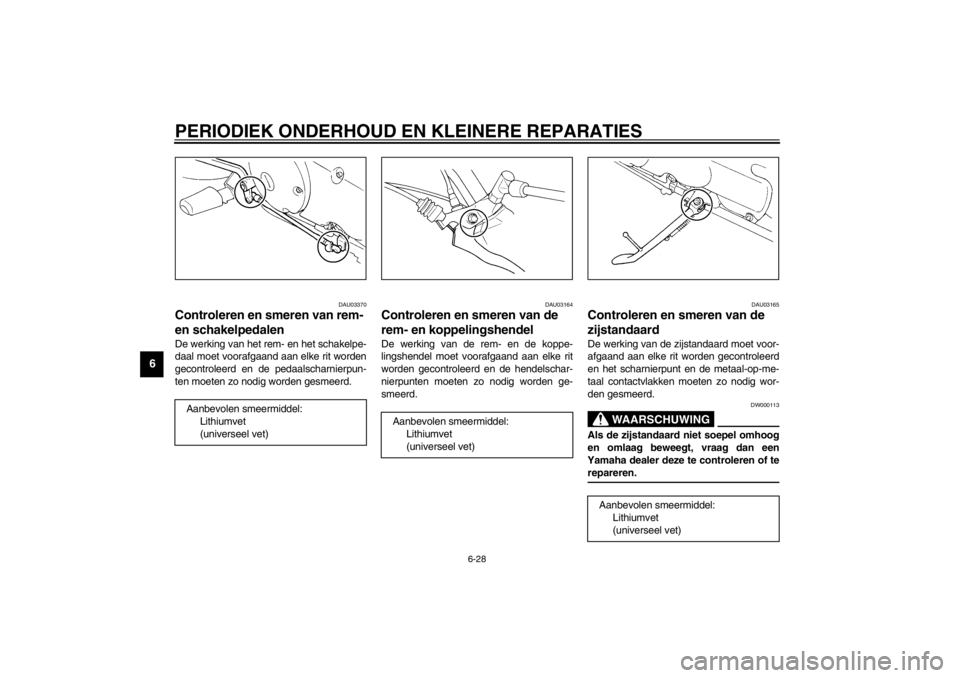

Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten zo nodig worden gesmeerd.
DAU03164
Controleren en smeren van de
rem- en koppelingshendel De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten zo nodig worden ge-
smeerd.
DAU03165
Controleren en smeren van de
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten zo nodig wor-
den gesmeerd.
DW000113
WAARSCHUWING
_ Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. _
Aanbevolen smeermiddel:
Lithiumvet
(universeel vet)
Aanbevolen smeermiddel:
Lithiumvet
(universeel vet)
Aanbevolen smeermiddel:
Lithiumvet
(universeel vet)
U5KRD1.book Page 28 Thursday, January 30, 2003 4:37 PM
Page 61 of 88
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU02939
Controleren van de voorvork De conditie en de werking van de voorvork
moeten als volgt te worden gecontroleerd
op de aangegeven tijden in het periodieke
smeer- en onderhoudsschema.
Controleren van de conditie
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige

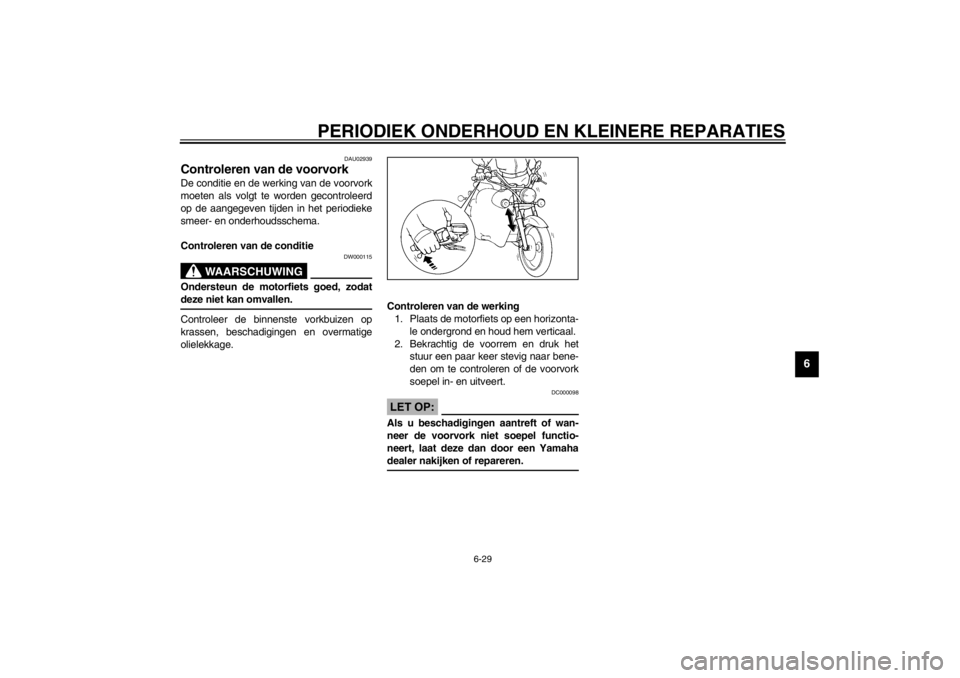

olielekkage.Controleren van de werking
1. Plaats de motorfiets op een horizonta-
le ondergrond en houd hem verticaal.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
DC000098
LET OP:_ Als u beschadigingen aantreft of wan-
neer de voorvork niet soepel functio-
neert, laat deze dan door een Yamaha
dealer nakijken of repareren. _
U5KRD1.book Page 29 Thursday, January 30, 2003 4:37 PM
Page 62 of 88

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU00794
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven
in het periodieke smeer- en onder-
houdsschema.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
DW000115
WAARSCHUWING
_ Ondersteun de motorfiets goed, zodat
deze niet kan omvallen. _

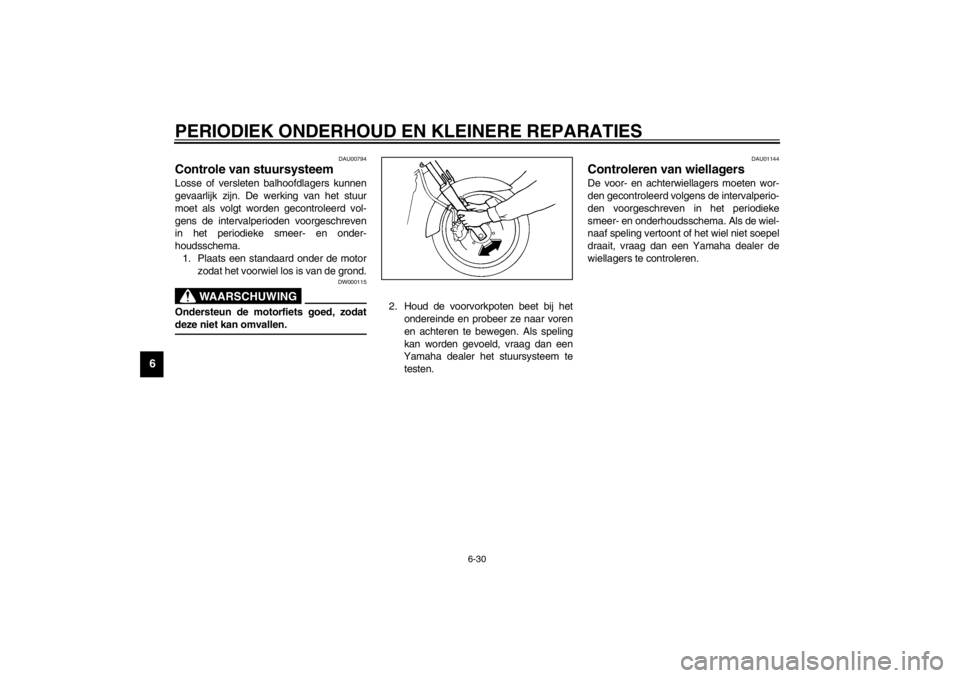

2. Houd de voorvorkpoten beet bij het
ondereinde en probeer ze naar voren
en achteren te bewegen. Als speling
kan worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU01144
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
U5KRD1.book Page 30 Thursday, January 30, 2003 4:37 PM
Page 63 of 88

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU04464
Accu De accu bevindt zich achter paneel A. (Zie
pagina 6-5 voor het verwijderen en aan-
brengen van het paneel).
Deze motorfiets is uitgerust met een per-
manent-dichte accu (onderhoudsvrij type)
waarvoor geen onderhoud vereist is. De
elektrolyt hoeft niet te worden gecontro-
leerd en er hoeft geen gedistilleerd water te
worden bijgevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
DW000116
WAARSCHUWING
_
Elektrolyt is giftig en gevaarlijk
doordat dit zwavelzuur bevat, een
stof die ernstige brandwonden ver-
oorzaakt. Vermijd contact met de
huid, ogen of kleding en bescherm
uw ogen altijd bij werkzaamheden
nabij accu’s. Voer als volgt EER-
STE HULP uit als er lichamelijk con-
tact is geweest met elektrolyt.
UITWENDIG: Spoel met rijkelijk
veel water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
_Om de accu op te bergen
1. Verwijder de accu als de motorfiets
een maand lang niet wordt gebruikt,
laad volledig bij en zet hem dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan steeds
volledig bij als dat nodig is.
3. Laad de accu volledig bij alvorens te
installeren.
1. Accu
U5KRD1.book Page 31 Thursday, January 30, 2003 4:37 PM
Page 64 of 88

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6
DC000102
LET OP:_
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen
toestand weg te bergen kan perma-
nente accuschade ontstaan.
Om een permanent-dichte accu
(onderhoudsvrij type) te laden, is
een speciale acculader (met con-
stante laadspanning) vereist. Bij
gebruik van een conventionele ac-
culader raakt de accu beschadigd.
Wanneer u niet beschikt over een
speciale acculader voor perma-
nent-dichte accu’s (onderhoudsvrij
type), vraag dan een Yamaha dealer
uw accu op te laden.
_
DAU04190*
Zekeringen vervangen De hoofdzekeringhouder en de kastjes met
zekeringen voor afzonderlijke circuits be-
vinden zich achter paneel B. (Zie pagina
6-6 voor het verwijderen en aanbrengen
van het paneel).
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering aan
met de voorgeschreven ampèrewaar-
de.
1. Hoofdzekering
2. Reservehoofdzekering
3. Koplampzekering
4. Zekering ontstekingssysteem
5. Zekering signaleringssysteem
6. Zekering carburateurverwarming
7. Reservezekering (× 2)
Voorgeschreven zekeringen:
Hoofdzekering: 30 A
Koplampzekering: 15 A
Zekering signaleringssysteem: 10 A
Zekering ontstekingssysteem: 10 A
Zekering
carburateurverwarming: 10 A
U5KRD1.book Page 32 Thursday, January 30, 2003 4:37 PM
