PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6
CE-10D
CE-10DDAU00681
WAARSCHUWING
_

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een motor met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kun-
nen verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt.


Het is sterk af te raden een lekke
binnenband te plakken. Als het niet
anders kan, moet de band zeer
zorgvuldig worden geplakt en dan
zo snel mogelijk worden vervangen
door een nieuwe band van goede
kwaliteit.
_
DAU00685
Spaakwielen Let bij de voorgeschreven wielen op het
volgende voor een optimale prestatie, le-
vensduur en veilige werking van uw motor-
fiets.

Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging of kromheid en de spaken
op losheid. Laat ingeval van schade
het wiel door een Yamaha dealer ver-
vangen. Probeer het wiel nooit zelf te
repareren, hoe klein de reparatie ook
is. Vervang een wiel dat vervormd is of
haarscheurtjes vertoont.


Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren,
of kan een slechte wegligging en een
verkorte levensduur van de banden tot
gevolg hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
VOOR (XVS1100)
Merk Maat Model
Dunlop 110/90-18 61S K555F
Dunlop 110/90-18 M/C 61S K555F
Bridgestone 110/90-18 61S EXEDRA L309
Bridgestone 110/90-18 M/C 61S EXEDRA L309
ACHTER (XVS1100)
Merk Maat Model
Dunlop 170/80-15 M/C 77S K555
Bridgestone 170/80-15 M/C 77S EXEDRA G546
VOOR (XVS1100A)
Merk Maat Model
Dunlop 130/90-16 67S D404F
Dunlop 130/90-16 M/C 67S D404F
ACHTER (XVS1100A)
Merk Maat Model
Dunlop 170/80-15 M/C 77S D404G
U5PBD1.book Page 16 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
DAU00692
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel moet
5–10 mm–bedragen, zoals getoond. Con-
troleer de vrije slag van de koppelingshen-
del regelmatig en stel zo nodig als volgt af.
1. Draai de borgmoer bij de koppe-
lingshendel los.
2. Draai voor meer vrije slag van de kop-
pelingshendel de stelbout richting
a.
Draai voor minder vrije slag van de
koppelingshendel de stelbout
richting
b.
3. Draai de borgmoer aan.
OPMERKING:_ Als de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme te
controleren. _
DAU00696
Afstellen van de vrije slag van de
remhendel De vrije slag van de remhendel dient 5–8 mm
te bedragen, zoals weergegeven. Controleer
de vrije slag van de remhendel regelmatig en
stel deze indien nodig als volgt af.
1. Borgmoer
2. Stelbout vrije slag koppelingshendel
c. Vrije slag van koppelingshendel
a. Vrije slag remhendel
U5PBD1.book Page 17 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
1. Draai de borgmoer bij de remhendel
los.
2. Draai de stelbout richting
a voor meer
vrije slag van de remhendel. Draai de
stelbout richting
b voor minder vrije
slag van de remhendel.
3. Draai de borgmoer vast.
DW000099
WAARSCHUWING
_

Na het afstellen van de vrije slag
van de remhendel moet de vrije
slag worden gecontroleerd, om ze-
ker te zijn dat de rem naar behoren
werkt.


Een zacht of sponzig gevoel in de
remhendel kan betekenen dat er
lucht in het hydraulisch systeem
aanwezig is. Als er lucht in het hy-
draulisch systeem zit, moet het
systeem door een Yamaha dealer
worden ontlucht voordat de motor-
fiets wordt gebruikt. Lucht in het
hydraulisch systeem heeft een ne-
gatief effect op de remwerking,
waardoor u de macht over het stuur
zou kunnen verliezen met een on-
geluk als gevolg.
_
1. Borgmoer
2. Stelbout vrije slag remhendel
U5PBD1.book Page 18 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6
DAU01746*
De stand van het rempedaal
afstellen De bovenzijde van het rempedaal moet op
een afstand van ca. 82 mm (XVS1100) of
98,5 mm (XVS1100A) staan vanaf de bo-
venzijde van de voetsteun, zoals te zien in
de afbeelding. Controleer de stand van het
rempedaal regelmatig en laat zo nodig af-
stellen door een Yamaha dealer.
DW000109
WAARSCHUWING
_ Als het rempedaal zacht of sponzig aan-
voelt, wijst dat erop dat er lucht in het
hydraulisch systeem zit. Als er lucht in
het hydraulisch systeem zit, moet het
systeem door een Yamaha dealer wor-
den ontlucht voordat de motorfiets
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg. _
DAU00713
Afstellen van de
remlichtschakelaar achterrem De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel zo
nodig de remlichtschakelaar als volgt af.
Terwijl de stelmoer wordt gedraaid, moet
de remlichtschakelaar op zijn plaats wor-
den gehouden. Draai de stelmoer
richting
a om het remlicht eerder te laten
branden. Draai de stelmoer richting
b om
het remlicht later te laten branden.

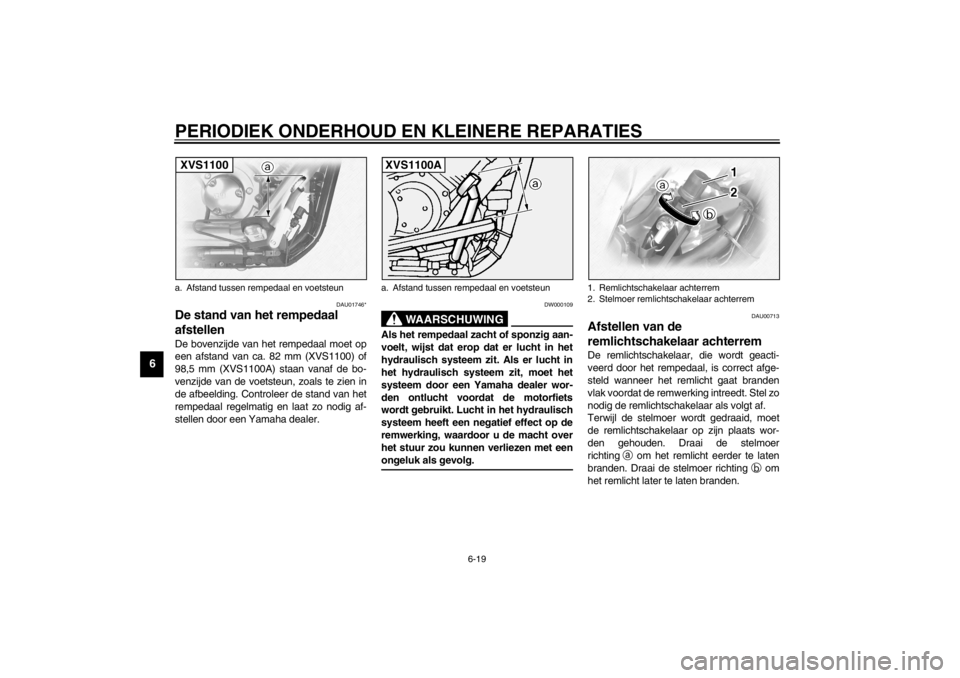

a. Afstand tussen rempedaal en voetsteunXVS1100
a. Afstand tussen rempedaal en voetsteunXVS1100A
1. Remlichtschakelaar achterrem
2. Stelmoer remlichtschakelaar achterrem
U5PBD1.book Page 19 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-20
6
DAU01314
Controleren van de remblokken
voor- en achter De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema. Elk remblok heeft een eigen
slijtage-indicatorgroef, zodat het remblok
kan worden gecontroleerd zonder de rem te
hoeven demonteren.Let op de slijtage-indicatorgroeven om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.1. Slijtage-indicatorgroef remblokVoor
1. Slijtage-indicatorgroef remblokAchter
U5PBD1.book Page 20 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-21
6
DAU03294
Controleren van
remvloeistofniveau Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.
Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul zo nodig bij. Een
laag remvloeistofniveau wijst mogelijk op
verregaande remblokslijtage en/of lekkage
in het remsysteem. Als het remvloeistofni-
veau laag is, controleer dan de remblokken
op slijtage en het remsysteem op lekkage.Neem de volgende voorzorgsmaatregelen:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschre-
ven kwaliteit remvloeistof, anders kun-
nen de rubber afdichtingen
verslechteren en zo lekkage en slech-
te remwerking teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende ty-
pen remvloeistof kunnen schadelijke
chemische reacties optreden en kan
de remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verlagen zodat dampbelvor-
ming kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemor-
ste remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Remvloeistofreservoir
2. Merkstreep minimumniveauVoor
1. Remvloeistofreservoir
2. Merkstreep minimumniveau
Aanbevolen remvloeistof: DOT 4Achter
U5PBD1.book Page 21 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU03976
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de olie-afdichtingen van de
hoofdremcilinders en de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lekken of zijn be-
schadigd.

Olie-afdichtingen: Vervang elke twee
jaar.


Remslangen: Vervang elke vier jaar.
DAU02962
Controleren en smeren van de
kabels De werking van alle bedieningskabels en
de conditie van de kabels moeten vóór ie-
dere rit worden gecontroleerd. De kabels
en de kabeleinden dienen zo nodig te wor-
den gesmeerd. Vraag een Yamaha dealer
een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt.
DW000112
WAARSCHUWING
_ Bij een beschadiging van de buitenkabel
kan de kabelbediening verslechteren en
de binnenkabel gaan roesten. Vervang
een beschadigde kabel zo snel mogelijk
om onveilige condities te voorkomen. _
DAU04034
Controleren en smeren van
gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
Aanbevolen smeermiddel:
Motorolie
U5PBD1.book Page 22 Tuesday, August 28, 2001 8:59 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU03370
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten zo nodig worden gesmeerd.
DAU03164
Controleren en smeren van de
rem- en koppelingshendel De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten zo nodig worden ge-
smeerd.
DAU03165
Controleren en smeren van de
zijstandaard De werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten zo nodig wor-
den gesmeerd.
DW000113
WAARSCHUWING
_ Als de zijstandaard niet soepel omhoog
en omlaag beweegt, vraag dan een
Yamaha dealer deze te controleren of te
repareren. _
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
U5PBD1.book Page 23 Tuesday, August 28, 2001 8:59 AM
