VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
DCA00033
LET OP:_

Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng nooit olie of was aan op de
aandrijfriem.


Breng oliespray of was nooit aan
op rubber of kunststof delen, be-
handel deze met een daartoe be-
stemd verzorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lak
aan.
_OPMERKING:_ Vraag een Yamaha dealer om advies over
de te gebruiken producten. _
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm zo nodig tegen stof
met een luchtdoorlatende stallinghoes.
DCA00014
LET OP:_

Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afge-
dekt met een hoes of een dekzeil,
zal water en vocht kunnen binnen-
dringen en roestvorming veroorza-
ken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
_Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Bij motorfietsen met een brandstof-
kraan die een “OFF” stand heeft: draai
de kraanhendel in “OFF”.
3. Leeg de vlotterkamers in de carbura-
teur door de aftappluggen los te
draaien; u voorkomt zo dat neerslag
uit de brandstof achterblijft. Giet de af-
getapte brandstof terug in de brand-
stoftank.
4. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
D_5ja.book Page 4 Saturday, August 18, 2001 9:27 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-5
7
5. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zoda-
nig op de cilinderkop dat de elektroden
aan massa liggen. (Dit voorkomt von-
ken tijdens de volgende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilinder-
wanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies en
de bougiedoppen weer aan.
DWA00003
WAARSCHUWING
_ Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de mo-
tor wordt rondgedraaid. _
6. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
7. Controleer de bandspanning en corri-
geer deze zo nodig en breng dan de
motorfiets omhoog, zodat beide wie-
len los van de grond zijn. Een andere
mogelijkheid is de wielen elke maand
iets te draaien, zodat de banden niet
op één gedeelte sterker achteruit-
gaan.
8. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.9. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
extreem koude of warme plek op (kou-
der dan 0°of warmer dan 30°C). Zie
pagina 6-34 voor meer informatie over
het opbergen van de accu.
OPMERKING:_ Verricht eventueel noodzakelijke reparaties
alvorens de motorfiets te stallen. _
D_5ja.book Page 5 Saturday, August 18, 2001 9:27 AM

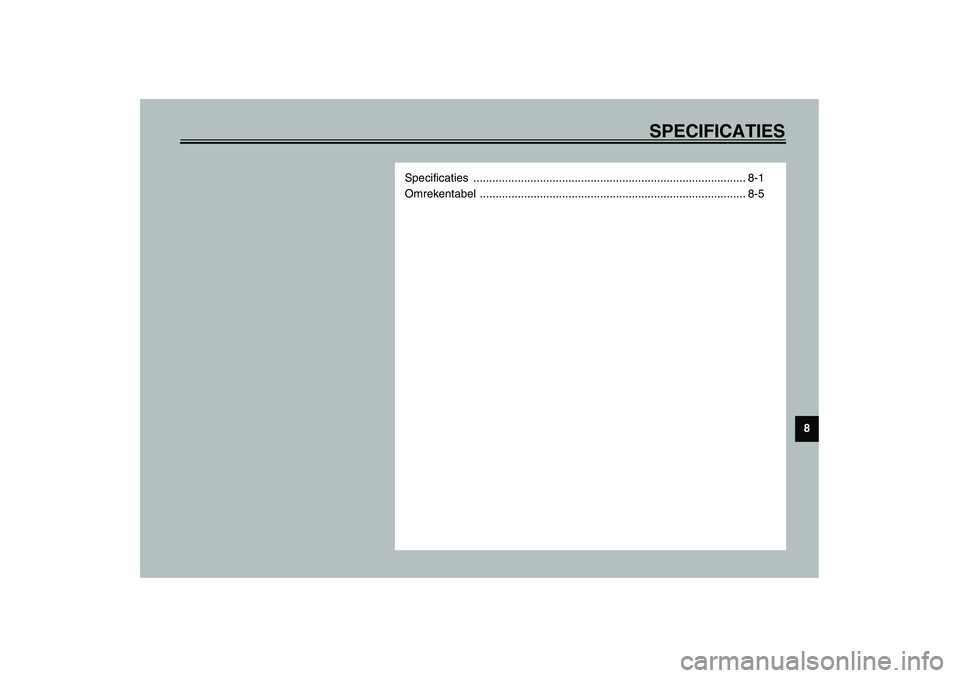

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
Omrekentabel .................................................................................... 8-5
D_5ja.book Page 1 Saturday, August 18, 2001 9:27 AM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model XV1600A
Afmetingen
Grootste lengte 2.500 mm
Grootste breedte 980 mm
Grootste hoogte 1.140 mm
Zadelhoogte 710 mm
Wielbasis 1.685 mm
Grondspeling 145 mm
Minimale draaicirkel 3.200 mm
Basisgewicht (met olie en volle
benzinetank)
332 kg
Motor
Type motor Luchtgekoelde, 4-takt, OHV
Cilinder-opstelling 2 cilinders in V-vorm
Verplaatsing 1.602 cm
3
Boring × slag 95 × 113 mm
Kompressieverhouding 8,3:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie
API service SE, SF, SG type of
hoger
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) bevat
anti-frictie toevoegingen die slippen van de koppeling en/of
de startmotorkoppeling kunnen veroorzaken, met een kortere
levensduur van de componenten en slechte motorprestaties
tot gevolg.
D_5ja.book Page 1 Saturday, August 18, 2001 9:27 AM

SPECIFICATIES
8-2
8
Aantal
Zonder vervanging van
oliefilterpatroon 3,7 L
Met vervanging van
oliefilterpatroon 4,1 L
Totale hoeveelheid
(droge motor) 5,0 L
Olie in huis van primaire
aandrijfketting
Type SAE 80 API GL-4 Hypoïde
versnellingsbak-olie
Aantal 0,4 L
LuchtfilterDroogtype element
Benzine
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank 20 L
Reservehoeveelheid 3,5 L
Carburateur
Bandenmerk MIKUNI
Model × aantal BSR40 × 1
Bougies
Bandenmerk/model NGK / DPR7EA-9 of
DENSO / X22EPR-U9
Elektrodenafstand 0,8–0,9 mmType koppelingVloeistof, meervoudige platen
Overbrenging
Primair reduktie-systeem Recht tandwiel
Primaire reduktie-verhouding 1,532
Secundair reduktie-systeem As-gaandrijving
Secundaire reduktie-
verhouding 2,320
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening Pedaal voor de linkervoet
Overbreng-verhoudingen
1e 2,438
2e 1,579
3e 1,160
4e 0,906
5e 0,750
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 32°
Spoorbreedte 142 mm
D_5ja.book Page 2 Saturday, August 18, 2001 9:27 AM

SPECIFICATIES
8-3
8
Banden
Voor
Type Met binnenband
Bandenmaat 130/90-16 67H
130/90-16 M/C 67H
Bandenmerk/model Dunlop / D404FL
Bridgestone / G703F
Achter
Type Met binnenband
Bandenmaat 150/80B-16 71H
150/80B-16 M/C 71H
Bandenmerk/model Dunlop / D404
Bridgestone / G702
Maximale belasting* 196 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 280 kPa (2,80 kgf/cm2, 2,80 bar)
* Totaal gewicht van motorrijder, passagier, baggage en accessoi-
resWielen
Voor
Type Spaakwiel
Bandenmaat 16 × MT 3,00
16 M/C × MT 3,00
Achter
Type Spaakwiel
Bandenmaat 16 × MT 3,50
16 M/C × MT 3,50
Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
D_5ja.book Page 3 Saturday, August 18, 2001 9:27 AM

SPECIFICATIES
8-4
8
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
(gekopplede ophanging)
Veerpoot/schokdemper
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie gedempt,
veer-voorbelasting instelbar
Veerweg
Voor 140 mm
Achter 110 mm
Elektrische installatie
Ontstekingssysteem Bobine voor transisorontsteking
(digitaal)
Laadsysteem
Type Wisselstroom-magneet
Standaard
vermogen 14 V, 21 A @ 5.000 tpm
Accu
Model YTX20L-BS
Gloeilampen,
capaciteit 12 V, 18 AhType koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 1
Richtingaanwijzers 12 V, 21 W × 4
Stadslilcht 12 V, 4 W × 1
Instrumentenverlichting 14 V, 0,6 W × 4
Controlelampje vrijstand 12 V, 1 W × 1
Controlelampje grootlicht 12 V, 1 W × 1
Controlelampje
richtingaanwijzers 12 V, 1 W × 1
Controlelampje
brandstofniveau LED × 1
Waarschuwingslampje
motorstoring LED × 1
Zekeringen
Hoofdzekering 30 A
Zekering ontstekingssysteem 15 A
Zekering signaleringssysteem 10 A
Koplampzekering 15 A
Zekering
carburateurverwarming 10 A
Reservezekering
(kilometerteller) 5 A
D_5ja.book Page 4 Saturday, August 18, 2001 9:27 AM

SPECIFICATIES
8-5
8
DAU03941
Omrekentabel CS-03DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkgf/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
D_5ja.book Page 5 Saturday, August 18, 2001 9:27 AM
