2002 YAMAHA XJR 1300 Instructieboekje (in Dutch)

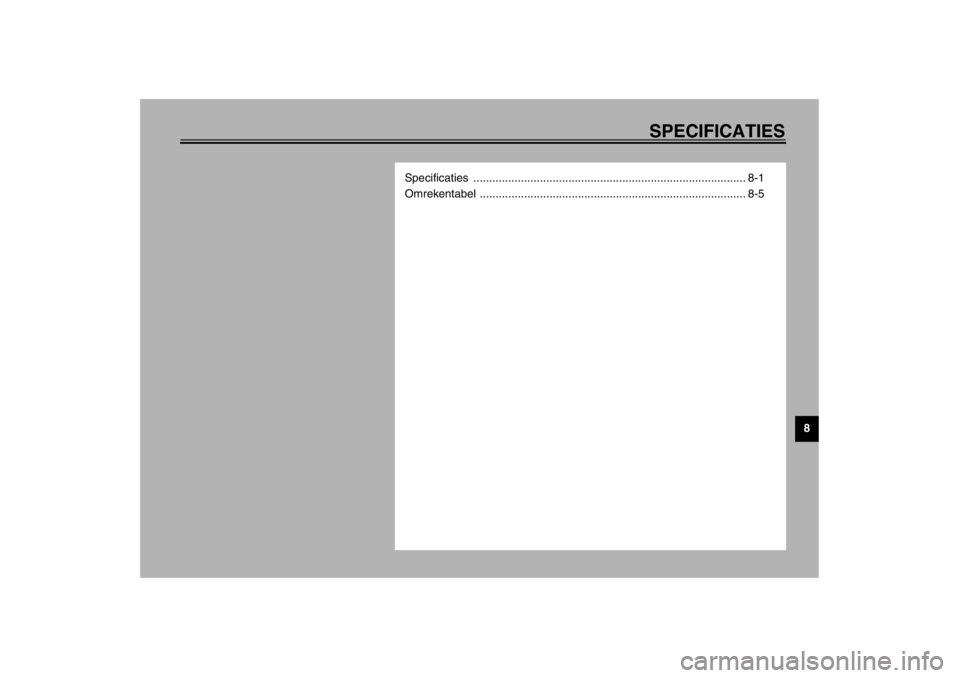

SPECIFICATIES
8
Specificaties ...................................................................................... 8-1
Omrekentabel .................................................................................... 8-5
D_5ea.book Page 1 Tuesday, October 2, 2001 4:14 PM

8-1
8
DAU01038
8-SPECIFICATIESSpecificaties CS-01D
Model XJR1300
Afmetingen
Grootste lengte 2.175 mm (behalve voor N, S)
2.250 mm (voor N, S)
Grootste breedte 775 mm
Grootste hoogte 1.115 mm
Zadelhoogte 790 mm
Wielbasis 1.510 mm
Grondspeling 120 mm
Minimale draaicirkel 2.800 mm
Basisgewicht (met olie en volle
benzinetank)247 kg
Motor
Type motor Luchtgekoeldekoelde 4-takt,
DOHC
Cilinder-opstelling 4 cilinders parallel voorwaarts
hellend
Verplaatsing 1.251 cm
3
Boring × slag 79,0 × 63,8 mm
Kompressieverhouding 9,7:1
Startsysteem Elektrische starter
Smeersysteem Oliecarter-systeem (natte bak)Motorolie
Ty p e
Aanbevolen klasse motorolie
API service SE, SF, SG of hoger
Aantal
Zonder vervanging van
oliefilterelement 3,0 L
Met vervanging van
oliefilterelement 3,35 L
Totale hoeveelheid
(droge motor) 4,2 L
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
LET OP:Gebruik uitsluitend een motorolie die geen anti-frictie midde-
len bevat. Een motorolie bedoeld voor personenauto’s (vaak
voorzien van het opschrift “ENERGY CONSERVING II”) be-
vat anti-frictie toevoegingen die slippen van de koppeling en/
of de startmotorkoppeling kunnen veroorzaken, met een kor-
tere levensduur van de componenten en slechte motorpres-
taties tot gevolg.
D_5ea.book Page 1 Tuesday, October 2, 2001 4:14 PM

SPECIFICATIES
8-2
8
LuchtfilterDroog element
Brandstof
Type UITSLUITEND NORMALE
LOODVRIJE BENZINE
Inhoud brandstoftank 21 L
Reservehoeveelheid 4,5 L
Carburateur
Merk MIKUNI
Model × aantal BSR37 × 4
Bougies
Merk/model NGK / DPR8EA-9 of
DENSO / X24EPR-U9
Elektrodenafstand 0,8–0,9 mm
Type koppelingVloeistof, meervoudige platen
Overbrenging
Primair reductie-systeem Recht tandwiel
Primaire reductie-verhouding 1,750
Secundair reductie-systeem Kettingaandrijving
Secundaire reductie-verhou-
ding 2,167
Aantal tanden kettingtandwie-
len (voor/achter) 18/39
Type overbrenging Konstante aangrijping,
5 versnellingen
Bediening LinkervoetOverbreng-verhoudingen
1e 2,857
2e 2,000
3e 1,571
4e 1,292
5e 1,115
Chassis
Type frame Dubbele wiegkonstruktie
Casterhoek 25,5°
Spoorbreedte 100 mm
Banden
Voor
Type Zonder binnenband
Maat120/70 ZR17 (58W)
120/70 ZR17 M/C (58W)
Merk/modelDunlop / D220F ST M
Michelin / MACADAM90X E
Achter
Type Zonder binnenband
Maat180/55 ZR17 (73W)
180/55 ZR17 M/C (73W)
Merk/modelDunlop / D220 ST M
Michelin / MACADAM90X E
D_5ea.book Page 2 Tuesday, October 2, 2001 4:14 PM

SPECIFICATIES
8-3
8
Maximale belasting* 203 kg
Bandenspanning
(gemeten op koude banden)
Tot 90 kg*
Voor 250 kPa (2,50 kgf/cm
2, 2,50 bar)
Achter 250 kPa (2,50 kgf/cm2, 2,50 bar)
90 kg–maximale*
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
Rijden met hoge snelheid
Voor 250 kPa (2,50 kgf/cm2, 2,50 bar)
Achter 290 kPa (2,90 kgf/cm2, 2,90 bar)
* Totaal gewicht van motorrijder, passagier, bagage en
accessoires
Wielen
Vo o r
Type Gietwielen
Maat 17 × MT 3,50
17 M/C × MT 3,50
Achter
Type Gietwielen
Maat 17 × MT 5,50
17 M/C × MT 5,50Remmen
Voor
Type Dubbele schijfrem
Bediening Rechterhand
Vloeistof DOT 4
Achter
Type Enkele schijfrem
Bediening Rechtervoet
Vloeistof DOT 4
Wielophanging
Voor Teleskoopvork
Achter Zwaaiarm
Vering/schokdemping
Voor Schroefveer / oliegedempt
Achter Schroefveer / gas-olie demper
Veerweg
Voor 130 mm
Achter 110 mm
D_5ea.book Page 3 Tuesday, October 2, 2001 4:14 PM

SPECIFICATIES
8-4
8
Elektrische installatie
Ontstekingssysteem TCI ontsteking (digitaal)
Laadsysteem
Type Wisselstroom dynamo met
elektromageneten
Standaard
vermogen 13,5 V, 28 A 5.000 tpm
Accu
Model GT14B-4
Gloeilampen,
capaciteit 12 V, 12 Ah
Type koplampKwartslamp (halogeen)
Gloeilampen voltage, wattage × aantal
Koplamp 12 V, 60/55 W × 1
Achterlicht/remlicht unit 12 V, 5/21 W × 2
Stadslicht 12 V, 4 W × 1
Richtingaanwijzer 12 V, 21 W × 4
Instrumentenverlichting 12 V, 1,7 W × 4
Controlelamp vrijstand 12 V, 1,7 W × 1
Controlelamp grootlicht 12 V, 3,4 W × 1
Waarschuwingslamp
olieniveau 12 V, 1,7 W × 1
Controlelamp
richtingaanwijzers 12 V, 1,7 W × 2Zekeringen
Hoofdzekering 40 A
Koplampzekering 15 A
Zekering signaleringssysteem 15 A
Zekering ontstekingssysteem 15 A
Zekering richtingaanwijzers 15 A
D_5ea.book Page 4 Tuesday, October 2, 2001 4:14 PM

SPECIFICATIES
8-5
8
DAU03941
Omrekentabel CS-03DAlle specificaties in deze handleiding worden vermeld in
Internationale (SI) en in Metrische eenheden.
Gebruik deze tabel om METRISCHE eenheden om te
rekenen naar AMERIKAANSE eenheden.
Voorbeeld:
METRISCHE
WAARDEOMREKENFACTOR AMERIKAANSE
WAARDE
2 mm× 0,03937 = 0,08 in
Omrekentabel
METRISCH SYSTEEM NAAR AMERIKAANS SYSTEEM
Metrische eenheid OmrekenfactorAmerikaanse
eenheid
Moment, Koppelm·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lb
in·lb
ft·lb
in·lb
Gewichtkg
g× 2,205× 0,03527lb
oz
Snelheid km/u× 0,6214 mi/u
Afstandkm
m
m
cm
mm× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Inhoudcc (cm
3)
cc (cm3)
L (liter)
L (liter)
× 0,03527× 0,06102× 0,8799× 0,2199oz (Am. vloeist.)
cu·in
qt (Am. vloeist.)
gal (Am. vloeist.)
Diversenkg/mm
kgf/cm
2
°
C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lb/in
2)
°
F
D_5ea.book Page 5 Tuesday, October 2, 2001 4:14 PM

GEBRUIKERSINFORMATIE
9
Identificatienummers ......................................................................... 9-1
Identificatienummer sleutel ............................................................... 9-1
Voertuigidentificatienummer .............................................................. 9-1
Modelinformatiesticker ...................................................................... 9-2
D_5ea.book Page 1 Tuesday, October 2, 2001 4:14 PM

9-1
9
DAU01039
9-GEBRUIKERSINFORMATIE
DAU02944
Identificatienummers Noteer het sleutelidentificatienummer, het
voertuigidentificatienummer en de mo-
delstickerinformatie in onderstaande ruim-
tes. Deze nummers heeft u nodig om
reserveonderdelen bij een Yamaha dealer
te bestellen of wanneer uw machine is ge-
stolen.
1. IDENTIFICATIENUMMER SLEUTEL:CA-02D2. VOERTUIGIDENTIFICATIE
NUMMER:CA-02D3. MODELINFORMATIESTICKER:CA-01DDAU01041
Identificatienummer sleutel Noteer dit nummer in het daartoe bestemde
vakje en gebruik dit als referentie bij het be-
stellen van een nieuwe sleutel.
DAU01043
Voertuigidentificatienummer Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:_ Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie. _
1. Identificatienummer sleutel
1. Voertuigidentificatienummer
