2002 YAMAHA XJ600S transmission

4-1
4
FAU01114
4-CONTRÔLES AVANT UTILISATIONLe propriétaire est personnellement responsable de l’état de son véhicule. Certaines pièces essentielles peuvent présenter rapidement et de façon subite
des signes de dégradation, et cela même lorsque le véhicule n’est pas utilisé (s’il est exposé aux intempéries, par exemple). Un endommagement ou une
fuite quelconques ou encore une chute de la pression des pneus peuvent avoir de graves conséquences. En plus d’un simple contrôle visuel, il est donc
extrêmement important de vérifier les points suivants avant chaque randonnée.
FAU03439
Points à contrôler avant chaque utilisation
CO-01F
DESCRIPTION CONTRÔLES PAGE
Frein avant
Contrôler le fonctionnement, le niveau du liquide et l’étanchéité.
Si nécessaire, compléter avec du liquide de frein DOT 4.6-19 à 6-21
Frein arrière6-18 à 6-21
EmbrayageContrôler le fonctionnement, l’état et le jeu.
Régler si nécessaire.6-17 et 6-18
Boîtier et poignée des gazS’assurer que le fonctionnement est régulier.
Contrôler le jeu.
Si un réglage ou un graissage sont nécessaires, les confier à un concessionnaire
Yamaha.6-13, 6-24
Huile moteurContrôler le niveau d’huile.
Ajouter de l’huile si nécessaire.6-7 à 6-10
Chaîne de transmissionContrôler la tension et l’état de la chaîne.
Régler si nécessaire.6-21 à 6-23
Roues et pneusContrôler la pression, l’usure et l’état des pneus. 6-14 à 6-17
Câbles de commande et de
compteursContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.6-23
Axe du sélecteur et de la
pédale de freinContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.6-24
Pivot des leviers de frein et
d’embrayageContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.6-25
Pivot des béquilles
centrale et latéraleContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.6-25
F_4br.book Page 1 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Trousse de réparation ................................................... 6-1
Tableau des entretiens et graissages périodiques ......... 6-2
Dépose et repose du cache ........................................... 6-5
Contrôle des bougies .................................................... 6-6
Huile moteur et cartouche du filtre à huile ................... 6-7
Nettoyage de l’élément du filtre à air ......................... 6-10
Réglage des carburateurs ............................................ 6-12
Réglage du régime de ralenti du moteur .................... 6-13
Réglage du jeu de câble des gaz ................................. 6-13
Réglage du jeu aux soupapes ..................................... 6-14
Pneus .......................................................................... 6-14
Roues coulées ............................................................. 6-17
Réglage de la garde du levier d’embrayage ............... 6-17
Réglage de la position de la pédale de frein ............... 6-18
Réglage du contacteur de feu stop sur
frein arrière .............................................................. 6-19
Contrôle des plaquettes de frein avant et arrière ........ 6-19
Contrôle du niveau du liquide de frein ....................... 6-20
Changement du liquide de frein ................................. 6-21
Tension de la chaîne de transmission ......................... 6-21
Lubrification de la chaîne de transmission ................. 6-23Contrôle et lubrification des câbles ........................... 6-23
Contrôle et lubrification de la poignée et du câble
des gaz ..................................................................... 6-24
Contrôle et lubrification de la pédale de
frein et du sélecteur ................................................. 6-24
Contrôle et lubrification des leviers de
frein et d’embrayage ................................................ 6-25
Contrôle et lubrification des béquilles
centrale et latérale .................................................... 6-25
Lubrification de la suspension arrière ........................ 6-25
Contrôle de la fourche ............................................... 6-26
Contrôle de la direction ............................................. 6-26
Contrôle des roulements de roue ............................... 6-27
Batterie ....................................................................... 6-27
Remplacement des fusibles ....................................... 6-29
Remplacement de l’ampoule de phare (XJ600S) ....... 6-30
Remplacement de l’ampoule de phare (XJ600N)....... 6-31
Roue avant ................................................................. 6-33
Roue arrière ............................................................... 6-35
Diagnostic de pannes ................................................. 6-36
Schéma de diagnostic de pannes ............................... 6-37
F_4br.book Page 1 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-3
6
9
*
Durits de freinContrôler l’état (ni craquelures ni autre endommagement).
√√√√ √
Remplacer. (Voir N.B. à la page 6-4.) Tous les 4 ans
10
*
RouesContrôler le voile et l’état.
√√√√
11
*
PneusContrôler la profondeur de sculpture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√ √
12
*
Roulements de roueS’assurer qu’ils n’ont pas de jeu et ne sont pas endommagés.
√√√√
13
*
Bras oscillantContrôler le fonctionnement et s’assurer que le jeu des points pivots
n’est pas excessif.√√√√
Enduire de graisse à base de savon au lithium. Tous les 50.000 km
14
Chaîne de transmissionContrôler la tension de la chaîne.
S’assurer que la roue arrière est parfaitement alignée.
Nettoyer et lubrifier.Tous les 1.000 km et après un lavage ou
une randonnée sous la pluie.
15
*
Roulements de directionS’assurer qu’ils n’ont pas de jeu et que la direction n’est pas dure.
√√√√√
Enduire de graisse à base de savon au lithium. Tous les 20.000 km
16
*
Attaches du cadreS’assurer que tous les écrous et toutes les vis sont correctement serrés.
√√√√ √
17
Béquilles centrale et latéraleContrôler le fonctionnement.
Lubrifier.√√√√ √
18
*
Contacteur de béquille
latéraleContrôler le fonctionnement.
√√√√√ √
19
*
Fourche avantContrôler le fonctionnement et s’assurer qu’il n’y a pas de fuite.
√√√√
20
*
Combiné ressort/amortisseurContrôler le fonctionnement et s’assurer que l’amortisseur ne fuit pas.
√√√√
21
*
Articulations de bras relais et
de bras de raccordement de
suspension arrièreContrôler le fonctionnement.
√√√√
Enduire de graisse à base de savon au lithium.
√√
N°DESCRIPTION CONTRÔLES ET ENTRETIENSVALEUR AU COMPTEUR (×
1.000 km)
CONTRÔLE
ANNUEL
1 10203040
F_4br.book Page 3 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6


Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. En effet,
l’eau abaissera nettement le point d’ébulli-
tion du liquide et cela risque de provoquer
un bouchon de vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement toute trace de li-
quide renversé.


L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03985*
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le N.B. figurant après le tableau des entre-
tiens et graissages périodiques. Il convient éga-
lement de faire remplacer les bagues d’étan-
chéité du maître-cylindre de frein et de l’étrier,
ainsi que la durit de frein aux fréquences indi-
quées ci-dessous ou chaque fois qu’elles sont
endommagées ou qu’elles fuient.

Bagues d’étanchéité : remplacer tous les
deux ans.


Durit de frein : remplacer tous les quatre
ans.
FAU00745
Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Dresser la moto sur sa béquille centrale.
2. Mettre la boîte de vitesses au point mort.
3. Faire tourner la roue arrière de quelques
tours afin de trouver la partie la plus ten-
due de la chaîne.
4. Mesurer la tension comme illustré.a. Tension de la chaîne de transmission
F_4br.book Page 21 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
5. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
FAU03752
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou d’axe, puis le contre-
écrou à chaque extrémité du bras oscillant.
2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque côté
du bras oscillant dans le sens
a. Pour dé-
tendre la chaîne, tourner les écrous de ré-
glage dans le sens
b, puis pousser la roue
arrière vers l’avant.
N.B.:_ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux écrous de réglage de façon identique, et
donc, de permettre un alignement de roue cor-
rect. _
FC000096
ATTENTION:_ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres pièces essen-
tielles, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. _3. Serrer les contre-écrous, puis serrer
l’écrou d’axe au couple de serrage spéci-
fié. Tension de la chaîne de transmission :
30 à 40 mm
1.Écrou d’axe
2. Contre-écrou
3.Écrou de réglage de la tension de la chaîne de
transmission
4. Repères d’alignement
Couple de serrage :
Écrou d’axe :
105 Nm (10,5 m·kgf)
F_4br.book Page 22 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:_ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. _
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints tori-
ques.
FCA00052
ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre
lubrifiant, car ceux-ci pourraient contenir
des additifs qui vont endommager les joints
toriques de la chaîne de transmission. _
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
Lubrifiant recommandé :
Huile moteur
F_4br.book Page 23 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-35
6
FAU01480

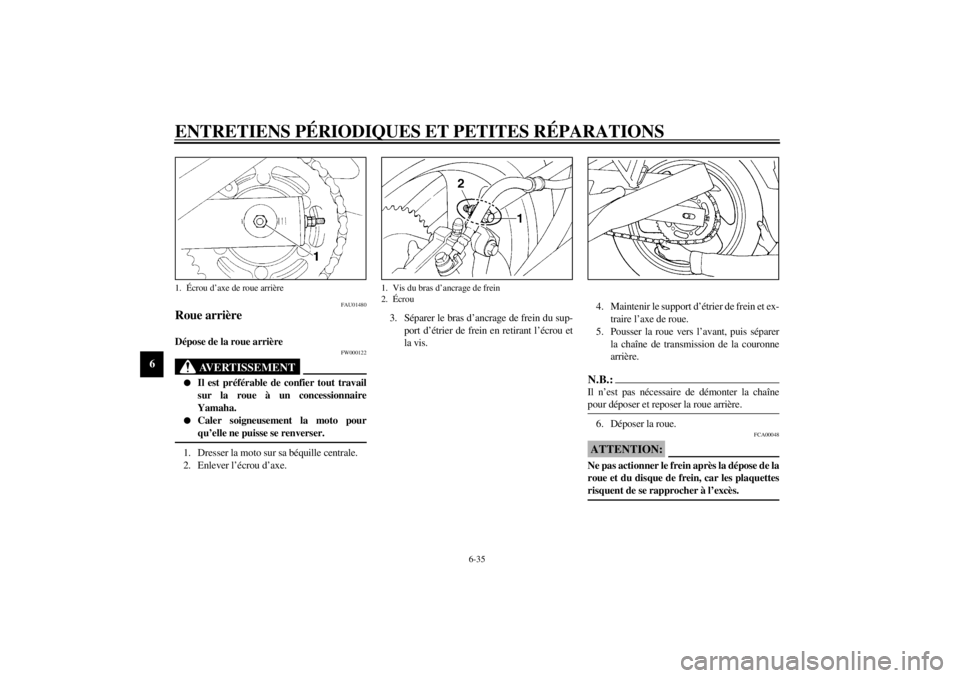

Roue arrière Dépose de la roue arrière
FW000122
AVERTISSEMENT
_

Il est préférable de confier tout travail
sur la roue à un concessionnaire
Yamaha.


Caler soigneusement la moto pour
qu’elle ne puisse se renverser.
_1. Dresser la moto sur sa béquille centrale.
2. Enlever l’écrou d’axe.3. Séparer le bras d’ancrage de frein du sup-
port d’étrier de frein en retirant l’écrou et
la vis.4. Maintenir le support d’étrier de frein et ex-
traire l’axe de roue.
5. Pousser la roue vers l’avant, puis séparer
la chaîne de transmission de la couronne
arrière.
N.B.:_ Il n’est pas nécessaire de démonter la chaîne
pour déposer et reposer la roue arrière. _6. Déposer la roue.
FCA00048
ATTENTION:_ Ne pas actionner le frein après la dépose de la
roue et du disque de frein, car les plaquettes
risquent de se rapprocher à l’excès. _
1.Écrou d’axe de roue arrière
1. Vis du bras d’ancrage de frein
2.Écrou
F_4br.book Page 35 Wednesday, July 25, 2001 2:24 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6
FAU01468
Mise en place de la roue arrière
1. Insérer l’axe de roue par le côté droit.
2. Monter la chaîne de transmission sur la
couronne arrière, puis régler la tension de
la chaîne. (Voir les explications relatives
au réglage de la tension de la chaîne de
transmission à la page 6-21.)
3. Monter l’écrou d’axe et la vis du bras
d’ancrage de frein sur le support de l’étrier
de frein.
4. Monter l’étrier de frein à l’aide des vis de
fixation.N.B.:_ Veiller à laisser un écart suffisant entre les pla-
quettes de frein avant de monter l’étrier de frein
sur le disque de frein. _5. Replier la béquille centrale afin de reposer
la roue arrière à terre.
6. Serrer l’écrou d’axe et la vis du bras d’an-
crage de frein à leur couple de serrage spé-
cifique.
FAU01008
Diagnostic de pannes Bien que les véhicules Yamaha subissent une
inspection rigoureuse à la sortie d’usine, une
panne peut toujours survenir. Toute défaillance
des systèmes d’alimentation, de compression ou
d’allumage, par exemple, peut entraîner des pro-
blèmes de démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-après per-
met d’effectuer rapidement et en toute facilité le
contrôle de ces pièces essentielles. Si une répa-
ration quelconque est requise, confier la moto à
un concessionnaire Yamaha, car ses techniciens
qualifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusivement
des pièces Yamaha d’origine. En effet, les piè-
ces d’autres marques peuvent sembler identi-
ques, mais elles sont souvent de moindre qua-
lité. Ces pièces s’useront donc plus rapidement
et leur utilisation pourrait entraîner des répara-
tions onéreuses. Couples de serrage :
Écrou d’axe :
105 Nm (10,5 m·kgf)
Vis du bras d’ancrage de frein :
23 Nm (2,3 m·kgf)
F_4br.book Page 36 Wednesday, July 25, 2001 2:24 PM
