3-6
GAU03890
Motorstoppschalter „#/$“
Motorstoppschalter
Der Motorstoppschalter ist eine Sicher-
heitseinrichtung, die das Abschalten des
Motors in Notsituationen erlaubt, ohne die
Hände vom Lenker nehmen zu müssen
(z. B. bei überdrehendem Motor, klem-
mendem Gaszug oder Umfallen des
Motorrads). Der Motor kann nur in Schal-
terstellung „#“ laufen. Den Schalter nur
in Notsituationen auf „$“ stellen.
GAU00143
Starterschalter „*“
Starterschalter
Zum Anlassen des Motors diesen Schal-
ter betätigen.
GC000005
dDVor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU00152
Kupplungshebel
Kupplungshebel
Der Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Zum Auskup-
peln den Kupplungshebel zügig ziehen,
beim Einkuppeln gefühlvoll loslassen, um
ein weiches Einrücken der Kupplung zu
gewährleisten.
Der Kupplungshebel beherbergt einen
Anlaßsperrschalter. Für nähere Angaben
zur Funktionsweise des Zündunter-
brechungs- und Anlaßsperrschalter-
Systems siehe Seite 3-16.
GAU00157
Fußschalthebel
Fußschalthebel
Die Gänge dieses 6-Gang-Getriebes wer-
den über den Fußschalthebel linksseitig
des Motors bei ausgerückter Kupplung
geschaltet.
Armaturen, Bedienungselemente und deren Funktion
3
21
1
1
1. Motorstoppschalter „#/ $“
2. Starterschalter „,“1. Fußschalthebel 1. Kupplungshebel
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 16

3-7
Armaturen, Bedienungselemente und deren Funktion
3
GAU00158
Handbremshebel
Handbremshebel
Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers.
GAU00162
Fußbremshebel
Fußbremshebel
Der Fußbremshebel zur Betätigung der
Hinterradbremse befindet sich an der
rechten Fußraste.
GAU02935
Tankverschluß
Kraftstofftank-Verschluß
Tankverschluß öffnen
Die Schloßabdeckung öffnen, den
Schlüssel in das Tankschloß stecken und
dann 1/4 Drehung im Uhrzeigersinn dre-
hen. Der Tankverschluß kann nun geöff-
net werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingesteck-
tem Schlüssel aufsetzen.
2. Den Schlüssel im Gegenuhrzeiger-
sinn in die Ausgangsstellung (Verrie-
gelungsstellung) drehen und dann
abziehen. Anschließend die Schloß-
abdeckung schließen.
1
1
1
a
b
1. Handbremshebel 1. Fußbremshebel 1. Schloßabdeckung (Tankverschluß)
a.Öffnen.
b. Aufschließen.
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 17

3-8
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich
nur in der Verriegelungsstellung abzie-
hen.
GWA00025
WVor Fahrtantritt sicherstellen, daß der
Tankverschluß korrekt verschlossen
ist.
GAU03753
Kraftstoff (nicht CH, A)
Kraftstoff
Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur
Unterkante des Einfüllstutzens auffüllen.
GW000130
W8Den Tank niemals überfüllen, an-
derenfalls kann durch Wärmeaus-
dehnung Kraftstoff am Tankver-
schluß austreten.
8Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
schütten.
GAU03754
Kraftstoff (nur CH, A)
Kraftstoff
Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Beim Tan-
ken die Zapfpistole, wie in der Abbildung
gezeigt, in den Einfüllöffnung einführen
und den Tank nur bis zur Unterkante des
Einfüllstutzens auffüllen.
Armaturen, Bedienungselemente und deren Funktion
3
2
1
1
3 5 42

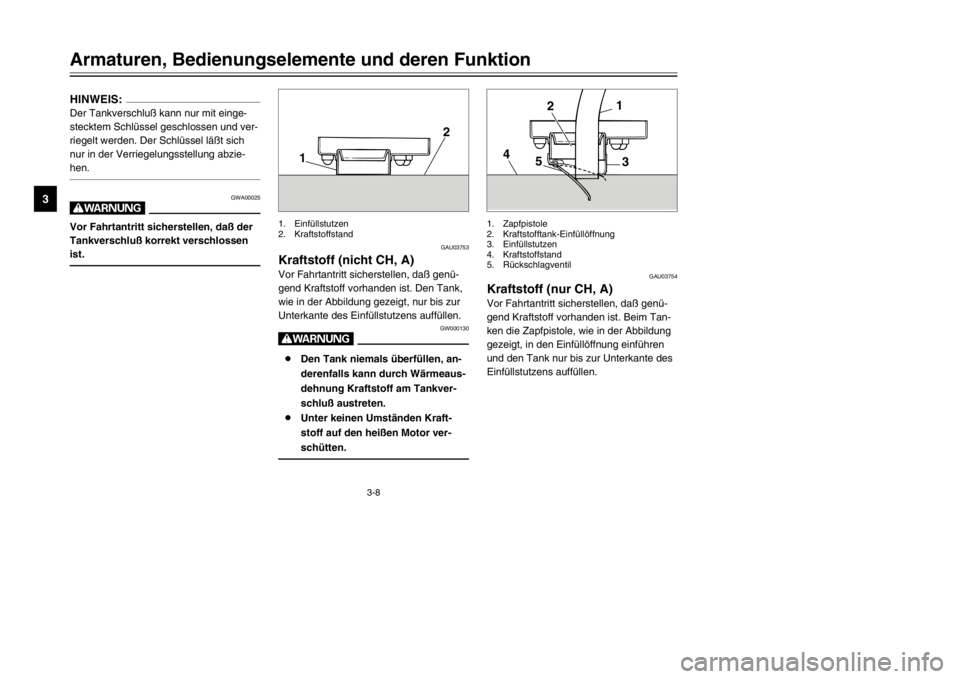

1. Einfüllstutzen
2. Kraftstoffstand1. Zapfpistole
2. Kraftstofftank-Einfüllöffnung
3. Einfüllstutzen
4. Kraftstoffstand
5. Rückschlagventil
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 18

3-9
Armaturen, Bedienungselemente und deren Funktion
3
GW000130
W8Den Tank niemals überfüllen, an-
derenfalls kann durch Wärmeaus-
dehnung Kraftstoff am Tankver-
schluß austreten.
8Unter keinen Umständen Kraft-
stoff auf den heißen Motor ver-
schütten.
GAU00185
dDKraftstoff greift Lack und Kunststoff
an. Deshalb verschütteten Kraftstoff
sofort mit einem trockenen, sauberen
weichen Lappen abwischen.
GAU04206
Nur bleifreies Normalbenzin mit einer
Mindestoktanzahl von 91 (ROZ) tanken.
Tritt bei hoher Last (Vollgas) Motorklin-
geln (oder -klopfen) auf, Markenkraftstoff
eines renommierten Anbieters oder Ben-
zin mit einer höheren Oktanzahl verwen-
den.
GAU01084
Katalysator (nur CH, A)
Katalysator
Dieses Modell ist mit einem Abgaskata-
lysator ausgerüstet.
GW000128
WAbgaskanäle werden sehr heiß und
müssen, um ein versehentliches Be-
rühren der heißen Teile zu vermeiden,
ausreichend abkühlen, bevor Einstell-
und Schmierarbeiten vorgenommen
werden.
Empfohlener Kraftstoff
Bleifreies Normalbenzin
Tankinhalt
Gesamtmenge
11,0 L
Davon Reserve
ca. 2,2 L
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 19

3-10
GC000114
dDUm Brände und andere Beschädigun-
gen zu vermeiden:
8Ausschließlich bleifreien Kraft-
stoff tanken. (Der Gebrauch ver-
bleiten Kraftstoffs verursacht un-
reparierbare Schäden am Abgas-
katalysator.)
8Das warmgefahrene Motorrad nie-
mals an Orten abstellen, wo
Feuergefahr herrscht (z. B. in der
Nähe von Gras oder anderen
leicht entzündbaren Stoffen).
8Den Motor nicht über längere Zeit
im Leerlauf betreiben.
GAU03750
Frischöl
Frischöl
Sicherstellen, daß ausreichend Frischöl
im Tank vorrätig ist. Falls erforderlich, Öl
der vorgeschriebenen Sorte nachfüllen.HINWEIS:Vor Fahrtantritt sicherstellen, daß der
Frischöltankverschluß korrekt verschlos-
sen ist.
Armaturen, Bedienungselemente und deren Funktion
3
1
1. Frischöltankverschluß
Empfohlene Ölsorte
Hochwertiges Zweitaktöl
(Yamalube 2)
Füllmenge
1,2 L
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 20

3-11
Armaturen, Bedienungselemente und deren Funktion
3
GAU03050
Kraftstoffhahn
Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zum Vergaser und filtert ihn
gleichzeitig.
Die einzelnen Kraftstoffhahnstellungen
(vgl. Abb.) sind nachfolgend beschrieben.
OFF
Der Kraftstoffhahn ist geschlossen und
die Kraftstoffzufuhr unterbrochen. Der
Kraftstoffhahn sollte nach Abstellen des
Motors auf „OFF“ gestellt werden.ON
Diese Stellung ist für den Normalbetrieb.
Der Motor kann gestartet werden, und der
laufende Motor wird mit Kraftstoff ver-
sorgt. Den Kraftstoffhahn vor Fahrtantritt
auf „ON“ stellen.RES
Geht während der Fahrt der Kraftstoff
aus, den Kraftstoffhahn rasch von „ON“
auf „RES“ (Reserve) stellen, um den
Motor mit dem Reservekraftstoff zu ver-
sorgen. Nach dem Umschalten auf „RES“
so bald wie möglich auftanken. Nach dem
Tanken sollte der Kraftstoffhahn wieder
auf „ON“ gestellt werden.
1
OFF
ON
1
1
RES
1. Pfeilmarkierung auf „OFF“1. Pfeilmarkierung auf „ON“1. Pfeilmarkierung auf „RES“OFF: Geschlossen
ON: Normalbetrieb
RES: Reserve
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 21

3-12
GAU03839
Chokehebel „
1
“
Chokehebel
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartan-
reicherung des Gemischs) den Choke-
hebel bis zum Anschlag nach aschie-
ben. Während des Warmfahrens kann
der Chokehebel allmählich zurückgestellt
werden.
Zum Abschalten des Chokemechanismus
(normaler Fahrbetrieb mit warmem Motor)
den Hebel bis zum Anschlag nach b
schieben.
GAU01619
Sitzbank
Sitzbank
Sitzbank abnehmen
1. Den Schlüssel in das Sitzbank-
schloß stecken und dann im Uhrzei-
gersinn drehen.
2. Die Sitzbank abziehen.Sitzbank montieren
1. Die Zunge an der Vorderseite der
Sitzbank, wie in der Abbildung ge-
zeigt, in die Sitzhalterung stecken.
2. Die Sitzbank an der Hinterseite her-
unterdrücken, so daß sie einrastet.
3. Den Schlüssel im Gegenuhrzeiger-
sinn drehen und dann abziehen.
HINWEIS:Sicherstellen, daß die Sitzbank richtig
montiert ist.
Armaturen, Bedienungselemente und deren Funktion
3
1
a
b
a
1
2
1. Chokehebel „ 1“a. Aufschließen. 1. Zunge
2. Sitzhalterung
5AE-28199-G5 honbun 10/11/01 2:11 PM Page 22

3-13
Armaturen, Bedienungselemente und deren Funktion
3
GAU00260
Helmhalter
Helmhalter
Zum Öffnen den Schlüssel in das Schloß
stecken und dann, wie in der Abbildung
gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung (Verriegelungsstellung)
bringen und dann den Schlüssel abzie-
hen.
GW000030
WNiemals mit einem am Helmhalter
angehängten Helm fahren, denn der
Helm kann sich an Hindernissen ver-
fangen oder irgendwo anschlagen und
auf diese Weise einen Sturz oder Un-
fall verursachen.
GAU00295
Federbein einstellen
Federbein einstellen
Am Hinterradfederbein kann die Feder-
vorspannung folgendermaßen eingestellt
werden.
GC000015
dDDen Einstellmechanismus unter kei-
nen Umständen über die Minimal- oder
Maximaleinstellung hinaus verdrehen.
Zum Erhöhen der Federvorspannung
(Federung härter) den Federvorspannring
nach adrehen. Zum Verringern der
Federvorspannung (Federung weicher)
den Federvorspannring nach bdrehen.HINWEIS:Die jeweilige Kerbe im Federvorspannring
muß auf die Gegenmarkierung am Stoß-
dämpfer ausgerichtet werden.
a
a
b1
a.Öffnen.1. Federvorspannring
