2002 YAMAHA MAJESTY 250 display

2-3
DESCRIZIONE
2
1. Leva freno posteriore (pagina 3-13)
2. Interruttori manubrio sinistro (pagina 3-10)
3. Scomparto portaoggetti anteriore A (pagina 3-17)
4. Indicatore della temperatura del liquido
di raffreddamento (pagina 3-5)
5. Contagiri (pagina 3-3)
6. Tachimetro (pagina 3-3)
7. Display multifunzione (pagina 3-5)7. Indicatore del livello del carburante (pagina 3-4)
8. Interruttori manubrio destro (pagina 3-12)
9. Leva freno anteriore (pagina 3-12)
10. Manopola acceleratore (pagina 6-23, 6-31)
11. Scomparto portaoggetti anteriore B (pagina 3-18)
12. Blocchetto di accensione/bloccasterzo (pagina 3-1)
1
23
46578910
11
12 13
Comandi e strumentazione
5SJ-28199-H0 1/11/02 3:47 PM Page 14

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
Blocchetto di accensione/bloccasterzo ..........................................................3-1
Spie ................................................................................................................3-2
Tachimetro .....................................................................................................3-3
Contagiri .........................................................................................................3-3
Indicatore del livello del carburante ................................................................3-4
Indicatore della temperatura del liquido di raffreddamento ............................3-5
Display multifunzione .....................................................................................3-5
Allarme antifurto (optional) .............................................................................3-9
Interruttori sul manubrio ...............................................................................3-10
Leva del freno anteriore ...............................................................................3-12
Leva del freno posteriore .............................................................................3-13
Tappo del serbatoio del carburante .............................................................3-13
Carburante ...................................................................................................3-14
Convertitore catalitico ...................................................................................3-15
Sella del pilota ..............................................................................................3-16
Regolazione della sella del pilota .................................................................3-17
Scomparti portaoggetti .................................................................................3-17
Regolazione dei gruppi degli ammortizzatori ...............................................3-19
Cavalletto laterale ........................................................................................3-20
Impianto di interruzione del circuito di accensione .......................................3-21
3
5SJ-28199-H0 1/11/02 3:47 PM Page 15

3-5
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
HAU03124
Indicatore della temperatura del
liquido di raffreddamentoIndicatore della temperatura del liquido di raffreddamentoQuesto strumento indica la temperatura
del liquido di raffreddamento con l’inter-
ruttore di accensione attivato. La tempe-
ratura di funzionamento del motore cam-
bia in funzione delle condizioni climatiche
e del carico del motore. Se l’ago è punta-
to verso il riferimento rosso, spegnere il
motociclo e lasciare raffreddare il motore.
(Vedere pagina 6-19 per particolari.)
HC000002
iINon far funzionare il motore se è surri-
scaldato.
1
2
1. Indicatore della temperatura del liquido di
raffreddamento
2. Riferimento rosso
HAU04589
Display multifunzioneDisplay, multifunzioneIl display multifunzione è costituito dai
seguenti componenti:
8un contachilometri parziale (che indi-
ca la distanza percorsa dopo l’ultimo
azzeramento)
8un contachilometri parziale per la
riserva carburante (che indica la
distanza percorsa quando il livello del
carburante raggiunge all’incirca 2,0 L)
8un contachilometri totalizzatore (che
indica l’intera distanza percorsa)
8un orologio
8un display della temperatura esterna8un display della tensione (che indica
la tensione della batteria)
NOTA:8Quando si gira la chiave su “ON”,
tutti i segmenti sul display si accen-
dono per pochi secondi. Durante
questo periodo, il display multifun-
zione esegue un’autodiagnosi.
8Accertarsi di avere portato la chiave
su “ON” prima di utilizzare i pulsanti
“SELECT” e “RESET”.
1
23
1. Contachilometri parziale
2. Contachilometri totalizzatore, contachilo-
metri parziale per la riserva carburante
3. Orologio, display della temperatura esterna
e display della tensione
5SJ-28199-H0 1/11/02 3:47 PM Page 20

3-6
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
Contachilometri parziale “Trip”
Per resettare il contachilometri parziale:1. Premere il tasto “SELECT” fino a
quando appare il display della ten-
sione, poi premere ancora una volta
il tasto “SELECT” e “Trip” inizia a
lampeggiare.
2. Premere il tasto “RESET” per alme-
no un secondo per resettare a zero il
contachilometri parziale.
NOTA:8La modalità di reset del contachilo-
metri parziale si cancella automati-
camente dopo cinque secondi. Per
ritornare alla modalità di reset, pre-
mere ancora il tasto “SELECT” fino a
quando “Trip” inizia a lampeggiare.
8Per annullare la modalità di reset del
contachilometri parziale, premere il
tasto “SELECT”.
8Se il contachilometri parziale indica
“––––”, far controllare o riparare il
display multifunzione da una con-
cessionaria Yamaha, poiché esso
può essere guasto.
Contachilometri totalizzatore “Odo”
Il contachilometri totalizzatore ha due fun-
zioni.
8Indica la distanza totale percorsa.
8Passa automaticamente alla moda-
lità di contachilometri parziale per la
riserva carburante “Trip F” quando il
livello del carburante raggiunge circa
2,0 L (vedere “Contachilometri par-
ziale per la riserva carburante” per i
particolari).NOTA:Se il contachilometri totalizzatore indica
“––––––”, far controllare o riparare il
display multifunzione da una concessio-
naria Yamaha, poiché esso può essere
guasto.
5SJ-28199-H0 1/11/02 3:47 PM Page 21

3-7
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
Contachilometri parziale per la riserva
carburante “Trip F”
Quando il livello del carburante raggiunge
circa 2,0 L, il display del contachilometri
totalizzatore passa automaticamente alla
modalità di contachilometri parziale per la
riserva carburante “Trip F” ed inizia a
contare la distanza percorsa a partire da
quel punto. Dopo il rifornimento ed aver
percorso 5 km, il display del contachilo-
metri totalizzatore ritorna a “Odo”.
Per tornare alla modalità di contachilome-
tri totalizzatore prima di fare rifornimento,
premere il tasto “SELECT” fino a quando
“Trip F” inizia a lampeggiare (“Trip F” lam-
peggerà soltanto per cinque secondi).
Mentre “Trip F” lampeggia, premere il
tasto “RESET” per almeno un secondo ed
il display ritornerà alla modalità di conta-
chilometri totalizzatore. Da quel momento
“Trip” e “Odo” continueranno a venire
visualizzati fino a quando non si effettua il
riferimento e si percorrono 5 km.NOTA:Non si può far tornare il display a “Trip F”
dopo aver premuto il tasto “RESET”.
Orologio
Per regolare l’orologio:1. Premere il tasto “SELECT” fino a
quando viene visualizzato l’orologio.
2. Premere contemporaneamente i
tasti “SELECT” e “RESET” per alme-
no due secondi.
5SJ-28199-H0 1/11/02 3:47 PM Page 22

3-8
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
3. Quando le cifre delle ore cominciano
a lampeggiare premere il tasto
“RESET” per regolare l’ora.
4. Premendo, quindi, il tasto “SELECT”
cominceranno a lampeggiare le cifre
dei minuti.
5. Regolare i minuti premendo il tasto
“RESET”.
6. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio.
Display della temperatura esterna
Questo display visualizza la temperatura
esterna da –10,0 °C a 50,0 °C in incre-
menti di 0,5 °.
5SJ-28199-H0 1/11/02 3:47 PM Page 23

3-9
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3
Display della tensione
Questo display mostra la tensione della
batteria.
HCA00135
iISe il display della tensione indica “LO”
oppure “HI”, possono esserci proble-
mi con il circuito di carica della batte-
ria, oppure la batteria può essere gua-
sta. Se sul display appare “LO” oppure
“HI”, fare controllare o riparare lo
scooter da un concessionario Yamaha.
HAU00109
Allarme antifurto (optional)
Allarme antifurto
A richiesta, si può fare installare su que-
sto motociclo un allarme antifurto da un
concessionario Yamaha.
Contattare un concessionario Yamaha
per maggiori informazioni. 8Quando la temperatura esterna
scende sotto a –10,0 °C, viene
visualizzato “– – °C“.
8Quando la temperatura esterna sale
oltre 50,0 °C, “50,0” lampeggia.
NOTA:8Se viene visualizzato “– – °C” o se
lampeggia “50,0” mentre la tempera-
tura esterna è tra –10,0 °C e 50,0
°C, c’è un problema con il circuito
elettrico. Fare controllare o riparare il
circuito elettrico da un concessiona-
rio Yamaha.
8L’accuratezza dell’indicazione di
temperatura può essere influenzata
quando si guida lentamente (sotto i
20 km/h) o quando si è fermi a
semafori, passaggi a livello, ecc.
5SJ-28199-H0 1/11/02 3:47 PM Page 24

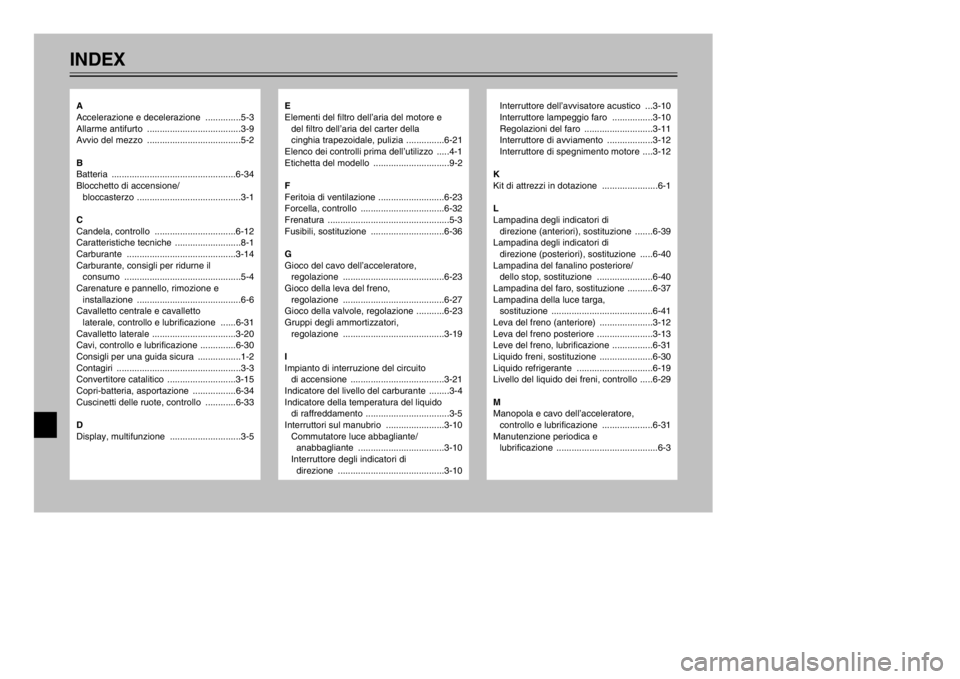

INDEX
E
Elementi del filtro dell’aria del motore e
del filtro dell’aria del carter della
cinghia trapezoidale, pulizia ...............6-21
Elenco dei controlli prima dell’utilizzo .....4-1
Etichetta del modello ..............................9-2
F
Feritoia di ventilazione ..........................6-23
Forcella, controllo .................................6-32
Frenatura ................................................5-3
Fusibili, sostituzione .............................6-36
G
Gioco del cavo dell’acceleratore,
regolazione ........................................6-23
Gioco della leva del freno,
regolazione ........................................6-27
Gioco della valvole, regolazione ...........6-23
Gruppi degli ammortizzatori,
regolazione ........................................3-19
I
Impianto di interruzione del circuito
di accensione .....................................3-21
Indicatore del livello del carburante ........3-4
Indicatore della temperatura del liquido
di raffreddamento .................................3-5
Interruttori sul manubrio .......................3-10
Commutatore luce abbagliante/
anabbagliante ..................................3-10
Interruttore degli indicatori di
direzione ..........................................3-10
Interruttore dell’avvisatore acustico ...3-10
Interruttore lampeggio faro ................3-10
Regolazioni del faro ...........................3-11
Interruttore di avviamento ..................3-12
Interruttore di spegnimento motore ....3-12
K
Kit di attrezzi in dotazione ......................6-1
L
Lampadina degli indicatori di
direzione (anteriori), sostituzione .......6-39
Lampadina degli indicatori di
direzione (posteriori), sostituzione .....6-40
Lampadina del fanalino posteriore/
dello stop, sostituzione ......................6-40
Lampadina del faro, sostituzione ..........6-37
Lampadina della luce targa,
sostituzione ........................................6-41
Leva del freno (anteriore) .....................3-12
Leva del freno posteriore ......................3-13
Leve del freno, lubrificazione ................6-31
Liquido freni, sostituzione .....................6-30
Liquido refrigerante ..............................6-19
Livello del liquido dei freni, controllo .....6-29
M
Manopola e cavo dell’acceleratore,
controllo e lubrificazione ....................6-31
Manutenzione periodica e
lubrificazione ........................................6-3
A
Accelerazione e decelerazione ..............5-3
Allarme antifurto .....................................3-9
Avvio del mezzo .....................................5-2
B
Batteria .................................................6-34
Blocchetto di accensione/
bloccasterzo .........................................3-1
C
Candela, controllo ................................6-12
Caratteristiche tecniche ..........................8-1
Carburante ...........................................3-14
Carburante, consigli per ridurne il
consumo ..............................................5-4
Carenature e pannello, rimozione e
installazione .........................................6-6
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ......6-31
Cavalletto laterale .................................3-20
Cavi, controllo e lubrificazione ..............6-30
Consigli per una guida sicura .................1-2
Contagiri .................................................3-3
Convertitore catalitico ...........................3-15
Copri-batteria, asportazione .................6-34
Cuscinetti delle ruote, controllo ............6-33
D
Display, multifunzione ............................3-5
5SJ-28199-H0 1/11/02 3:47 PM Page 110
