2002 Peugeot 307 SW Manuel du propriétaire (in French)

LES INFORMATIONS PRATIQUES103

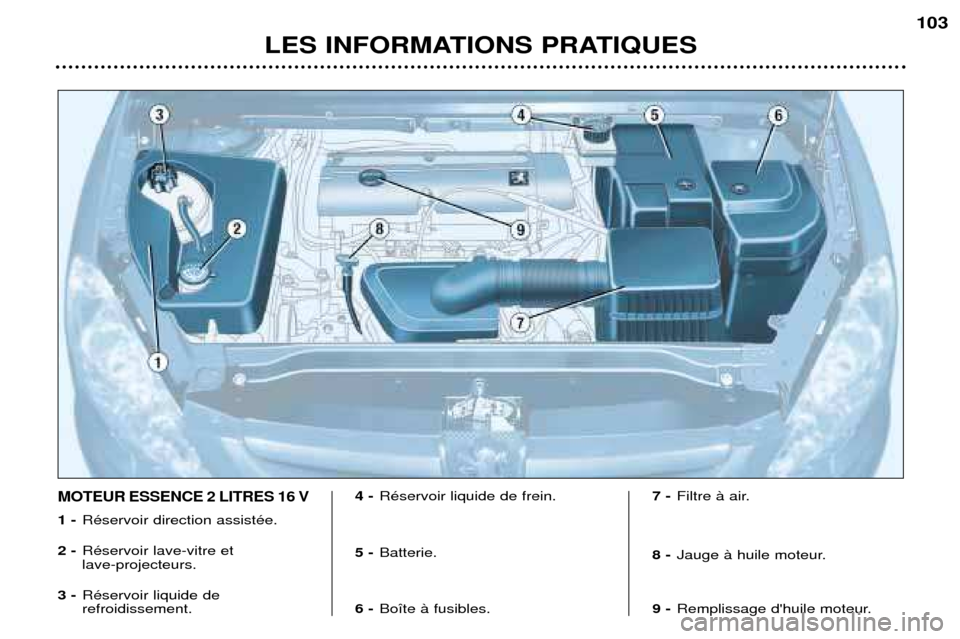

MOTEUR ESSENCE 2 LITRES 16 V
1 -
RŽservoir direction assistŽe.
2 - RŽservoir lave-vitre et lave-projecteurs.
3 - RŽservoir liquide derefroidissement. 4 -
RŽservoir liquide de frein.
5 - Batterie.
6 - Bo”te ˆ fusibles. 7 -
Filtre ˆ air.
8 - Jauge ˆ huile moteur.
9 - Remplissage d'huile moteur.

LES INFORMATIONS PRATIQUES
104

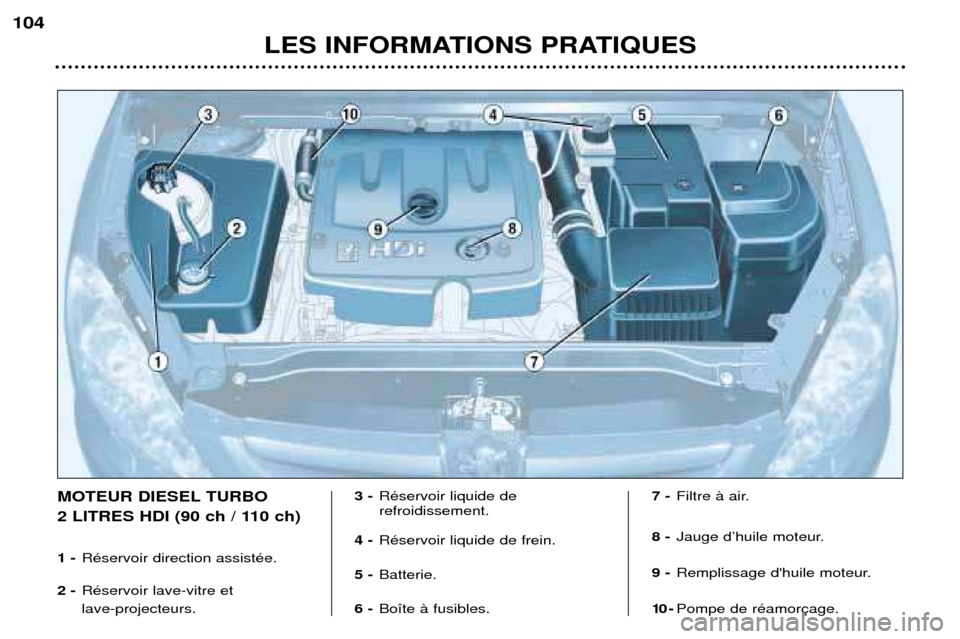

MOTEUR DIESEL TURBO
2 LITRES HDI (90 ch / 110 ch) 1 -
RŽservoir direction assistŽe.
2 - RŽservoir lave-vitre et lave-projecteurs. 3 -
RŽservoir liquide de refroidissement.
4 - RŽservoir liquide de frein.
5 - Batterie.
6 - Bo”te ˆ fusibles. 7 -
Filtre ˆ air.
8 - Jauge dÕhuile moteur.
9 - Remplissage d'huile moteur.
10 - Pompe de rŽamor

VƒRIFIER LES NIVEAUX Niveau dÕhuile Effectuez ce contr™le rŽguli et faire l'appoint entre deuxvidanges (la consommation maxiest de 0,5 l pour 1 000 km). Le contr™le se fait vŽhicule hori- zontal, moteur froid, ˆ l'aide del'indicateur de niveau d'huile ducombinŽ ou de la jauge manuelle.
Jauge manuelle 2 repla jauge : A= maxi.
Ne jamais dŽpasser ce rep B = mini.
Pour prŽserver la fiabilitŽ des moteurs et les dispositifsantipollution, l'utilisationd'additifs dans l'huilemoteur est ˆ proscrire.
Vidange Suivant les indications donnŽes dans les "RƒVISIONS PEUGEOT" .
NOTA : Žvitez tout contact prolongŽ
de l'huile usagŽe avec la peau.Choix du grade de viscositŽ Dans tous les cas, l'huile choisie devra rŽpondre aux exigences du
constructeur. Niveau du liquide de frein :
- le niveau doit toujours entre les rep
MAXI du rŽservoir.
- en cas de baisse importante du niveau, consulter immŽdiatement
votre Point Service PEUGEOT.
Remplacement :
- ˆ effectuer impŽrativement aux intervalles prŽvus conformŽment
au plan d'entretien du constructeur.
- utilisez les fluides homologuŽs par le constructeur, rŽpondant auxNormes DOT4.
NOTA : le liquide de frein est nocif et
trla peau. Niveau du liquide de refroidissement Utilisez le liquide homologuŽ par le
constructeur. Lorsque le moteur est chaud, la tem- pŽrature du liquide de refroidissement
est rŽgulŽe par le moto-ventilateur.Celui-ci peut fonctionner contactcoupŽ ; de plus le circuit de refroidis-sement Žtant sous pression, attendezau moins une heure apr
moteur pour intervenir. Afin d'Žviter tout risque de bržlure,dŽvissez le bouchon de deux tourspour laisser retomber la pression.Lorsque la pression est retombŽe,retirez le bouchon et complŽtez leniveau. Remarque :
le liquide de refroidisse-
ment ne nŽcessite aucun renouvelle- ment. Produits usagŽs Ne pas jeter l'huile usagŽe, le liquide de frein ou le liquide de refroidis-sement dans les canalisations d'Žvacuation ou sur le sol. Niveau du liquide de direction assistŽe Ouvrez le rŽservoir, moteur froid ˆ tempŽrature ambiante, le niveau
doit toujours aurepMAXI.
Niveau du liquide rŽservoir lave-vitre et lave-projecteurs Pour une qualitŽ optimale de nettoyage et pour votre sŽcuritŽ,nous vous conseillons d'utiliser lesproduits homologuŽs par PEUGEOT(3,5 litres ou 6,5 litres avec lave-projecteurs).
LES INFORMATIONS PRATIQUES 105

NÕutilisez que des pro- duits homologuŽs par
Automobiles PEUGEOT. Afin d'optimiser le fonc- tionnement d'organes
aussi importants que la directionassistŽe et le circuit de freinage,PEUGEOT sŽlectionne et propo-se des produits bien spŽcifiques.
CONTRïLES Batterie Ë l'approche de la pŽriode hivernale, faites vŽrifier votre batterie par un
Point Service PEUGEOT. Filtre ˆ air et Filtre ˆ pollen Faites remplacer pŽriodiquement les ŽlŽments filtrants. Si l'environne-
ment l'impose, changez-le deuxfois plus souvent. Plaquettes de freins L'usure des freins dŽpend du style de conduite, en particulier pour lesvŽhicules utilisŽs en ville, sur courtesdistances. Il peut faire contr™ler l'Žtat des freins, mentre les rŽvisions du vŽhicule. Frein ˆ main Une trop grande course du frein ˆ main ou la constatation d'une perte
d'efficacitŽ de ce systrŽglage mFaites vŽrifier ce syst
Point Service PEUGEOT. Bo”te de vitesses manuelle Sans vidange. Contr™lez le niveau suivant le plan d'entretien du
constructeur. Bo”te de vitesses automatique Sans vidange : faites contr™ler le niveau par un Point Service PEUGEOTconformŽment au plan d'entretien du
constructeur. Filtre ˆ huile Remplacer pŽriodiquement la car- touche suivant prŽconisation du pland'entretien.
PANNE DE CARBURANT (DIESEL) En cas de panne de carburant, il est nŽcessaire de rŽamor
- remplir le rŽservoir de carburant
avec au moins cinq litres de gazole,
- actionner la pompe manuelle de rŽamor
d'effort de manoeuvre,
- actionner le dŽmarreur jusqu'ˆ la mise en route du moteur.
LES INFORMATIONS PRATIQUES
106

CHANGER UNE LAMPE Feux avant Remarque :c™tŽ droit, retirez le cache de style, fixŽ par
deux clous plastique, pour accŽder aux lampes.
Manipulez les lampes avec un chiffon sec.
1 - Feux de croisement (H7-55W),
2 - Feux de route (H1-55W),
3 - Projecteurs anti-brouillard avant (H1-55 W). Tournez d'un quart de tour ˆ gauche le couvercle de
protection correspondant ˆ la lampe dŽfectueuse et retirez-le.
DŽbranchez le connecteur.
Appuyez sur l'extrŽmitŽ de l'agrafe de fixation pour la
dŽgager. Remplacez la lampe.
Lors du remontage, assurez-vous de la bonne posi- tion des crans d'orientation et du bon verrouillage del'agrafe de fixation.
Rebranchez le connecteur.
Placez le couvercle de protection en l'orientant fl
en haut, puis tournez-le d'un quart de tour ˆ droite. Les projecteurs sont ŽquipŽs de glaces en polycarbonate
rev
Ne pas les nettoyer
avec un chiffon sec ou abrasif, ni avec un produitdŽtergent ou solvant. Utilisez une Žponge et de l'eau
savonneuse.
4 - Feux de position (W 5 W). Tirez la douille vers l'arri
remplacez-la.
5 - Indicateurs de direction (PY 21 W ambre). Tournez d'un quart de tour le porte-lampe et retirez-le.
Remplacez la lampe.
Remarque : Dans certaines conditions climatiques
(tempŽrature basse, humiditŽ), la prŽsence de buŽe sur
la face interne de la glace des projecteurs est normale ;
elle dispara”t quelques minutes apr
LES INFORMATIONS PRATIQUES 111

RŽpŽtiteurs latŽraux de
clignotant (WY 5 W ambre). Poussez le rŽpŽtiteur vers l'avant et dŽgagez l'ensemble.
Maintenez le connecteur et tournezd'un quart de tour le transparent.
Remplacez la lampe.
LES INFORMATIONS PRATIQUES
112
Les lampes de couleur ambre (indicateurs dedirection et rŽpŽtiteurslatŽraux), doivent remplacŽes par des
lampes de caractŽristiques et decouleur identiques.

LES INFORMATIONS PRATIQUES113
Troisi 4 lampes W 5 W DŽposez avec prŽcaution la gar- niture supŽrieure du volet arrien la dŽclipant de chaque c™tŽ,perpendiculairement ˆ son sensdÕengagement.
InsŽrez un tournevis dans lesdeux trous extŽrieurs Bpour
presser les deux languettes C.
Poussez le feu vers l'extŽrieurtout en maintenant les languettesappuyŽes.
Tirez le feu vers l'extŽrieur touten le basculant.
Remplacez la lampe dŽfectueuse.
Au remontage, veillez au bonencastrement des languettes dufeu, ainsi qu'ˆ la bonne remiseen place de la garniture supŽ-rieure du volet arri
retirez le porte-lampes en appuyant sur les languettes A,
remplacez la lampe dŽfectueuse.
Remarque : utilisez, si nŽcessaire,
la clŽ dŽmonte-roue pour retirer lesŽcrous. Au remontage, veillez ˆ la bonne mise en place du porte-lampes et dufeu.
Feux de plaque minŽralogique (W 5 W) InsŽrez un tournevis fin dans un des trous extŽrieurs du transpa-rent.
Poussez-le vers l'extŽrieur pour
le dŽcliper.
Retirez le transparent.
Remplacez la lampe dŽfectueuse.
Feux arri
1 - Feux stop (P 21 W).
2 - Feux de position (R 5 W).
3 - Indicateurs de direction (P 21 W).
4 - Feu de recul (P 21 W), c™tŽ
droit.
Feu antibrouillard (P 21 W), c™tŽ gauche.
Ces 5 lampes se changent par dŽpo-se du feu : retirez la garniture latŽrale de
coffre correspondante pour accŽ-der au feu,
retirez l'Žcrou de fixation du feu ˆ
l'intŽrieur du coffre,
retirez l'Žcrou de fixation du feu ˆ
l'extŽrieur du coffre,
dŽposez le feu,
dŽclipez le faisceau,

CHANGER UN FUSIBLE Les bo”tes ˆ fusibles sont placŽes dans la partie infŽrieure de laplanche de bord (c™tŽ conducteur) et
dans le compartiment moteur. Les fusibles de rechanges et la pince Asont fixŽs sur l'intŽrieur du cou-
vercle de la bo”te ˆ fusibles de laplanche de bord. DŽpose et pose d'un fusible
Avant de remplacer un fusible, il est nŽcessaire de conna”tre la cause de
l'incident et d'y remŽdier. Les numŽ-ros des fusibles sont indiquŽs sur labo”te ˆ fusibles. Utilisez la pince A.
Remplacez toujours un fusible dŽfectueux par un fusible decalibre Žquivalent. Fusibles planche de bord
DŽvissez la vis d'un quart de tour avec une pitirez la poignŽe pour ouvrir lecouvercle et accŽder auxfusibles.
LES INFORMATIONS PRATIQUES
114
Fusible N¡ IntensitŽ Fonctions
1 10 A Feu antibrouillard arri
2 15 A Essuie-vitre arri
4 15 A L
5 15 A Feu stop gauche dont attelage.
7 20 A Plafonnier arri Allume-cigare - Prise 12 volts avant - Eclairage bo”te ˆ gants -Commande du volet dÕoccultation.
Bon
PinceAMauvais
