1 - Airbag conducente.
Avvisatore acustico.
2 - Comandi luci, indicatori di direzione.
3 - Comando dell'autoradio sotto il volante.
4 - Quadro strumenti.
5 - Comando tergicristallo/ lavacristallo/computer di bordo.
6 - Pulsante antifurto volumetrico.
7 - Pulsante chiusura centralizzata.
8 - Pulsante segnale di emergenza.
9 - Display multifunzione.
10 - Sensore di luminositˆ.
11 - Pulsante di controllo dinamico della stabilitˆ (ESP/ASR).
12 - Aeratori centrali orientabili di aerazione edi regolazione dell'immissione d'aria.
13 - Diffusori di sbrinamento parabrezza. 14 - Alloggiamento
altoparlante (tweeter).
15 - Diffusore di sbrinamento finestrino porta.
16 - Aeratore laterale orientabile di aerazione e di regolazione dell'immissione d'aria.
17 - Airbag passeggero.
18 - Cassetto ripostiglio.
19 - Autoradio RB3 o RD3.
20 - Comandi riscaldamento sedili.
21 - Cambiadischi CD.
22 - Comandi di ventilazione / climatizzazione.
23 - Posacenere anteriore.
24 - Diffusore aria verso i piedi dei passeggeri posteriori.
25 - Presa accessori 12 V.
26 - Leva del cambio.
27 - Portalattine.
28 - Freno di stazionamento. 29 - Vaschetta porta rifiuti.
30 - Comando di disattivazione
dell'airbag passeggero*.
31 - Comando del pannello mobile di copertura del tetto panoramico.
32 - Antifurto e contatto.
33 - Comando di apertura del cofano motore.
34 - Comando di regolazione del volante.
35 - Scatola dei fusibili.
36 - Comandi dei retrovisori elettrici. Comandi degli alzacristalli.Comando di bloccaggiodegli alzacristalli posteriori.
37 - Regolazione in altezza dei proiettori.
38 - Comando del regolatore di velocitˆ.
* Secondo il paese di destinazione.

1 -Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento delcontachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia preriscaldamento motoreDiesel.
23 - Spia luci abbaglianti.
24 - Spia livello minimo liquido di
raffreddamento.
25 - Spia anabbaglianti.
26 - Spia di presenza acqua nel filtrogasolio (Diesel).
27 - Reostato d'illuminazione.
CONTROLLO DI MARCIA
28
QUADRI DI STRUMENTI MODELLI BENZINA - DIESEL CON CAMBIO MANUALE

CONTROLLO DI MARCIA29
1 -
Contagiri.
2 - Spia cintura non agganciata.
3 - Spia autodiagnosi motore.
4 - Spia freno di stazionamento e livello liquido freni.
5 - Indicatore di direzione sinistro.
6 - Indicatore di temperatura liquido
di raffreddamento.
7 - Spia di carica batteria. 8 -
Spia di allarme centralizzato
STOP.
9 - Spia di pressione olio motore.
10 - Spia di livello minimocarburante.
11 - Indicatore di direzione destro.
12 - Indicatore di livello carburante.
13 - Spia del sistema antibloccaggioABS.
14 - Spia airbag. 15 -
Spia disattivazione airbag passeggero.
16 - Indicatore di velocitˆ.
17 - Indicatore di manutenzione,indicatore di livello d'olio econtachilometri totale.
18 - Pulsante di azzeramento del contachilometri giornaliero.
19 - Spia di luce antinebbiaposteriore.
20 - Spia del controllo dinamico distabilitˆ (ESP/ASR).
21 - Spia proiettori antinebbiaanteriori.
22 - Spia luci abbaglianti.
23 - Spia livello minimo liquido di
raffreddamento.
24 - Spia anabbaglianti.
25 - Reostato di illuminazione.
26 - Spia programma sport.
27 - Spia programma neve.
28 - Indicatore di posizione leva del cambio.
QUADRO DI STRUMENTI MODELLO BENZINA CON CAMBIO AUTOMATICO

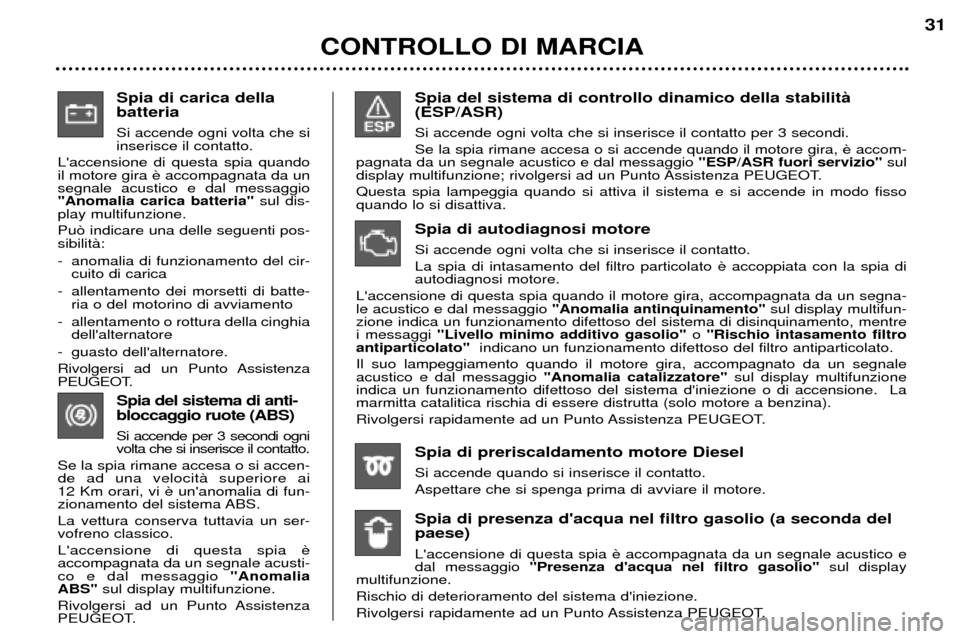

Spia di carica della batteria Si accende ogni volta che si inserisce il contatto.
L'accensione di questa spia quandoil motore gira segnale acustico e dal messaggio"Anomalia carica batteria" sul dis-
play multifunzione. Pu˜ indicare una delle seguenti pos- sibilitˆ:
- anomalia di funzionamento del cir- cuito di carica
- allentamento dei morsetti di batte- ria o del motorino di avviamento
- allentamento o rottura della cinghia dell'alternatore
- guasto dell'alternatore.
Rivolgersi ad un Punto Assistenza
PEUGEOT.
Spia del sistema di anti- bloccaggio ruote (ABS) Si accende per 3 secondi ogni volta che si inserisce il contatto.
Se la spia rimane accesa o si accen-de ad una velocitˆ superiore ai
12 Km orari, vi
zionamento del sistema ABS. La vettura conserva tuttavia un ser- vofreno classico. L'accensione di questa spia accompagnata da un segnale acusti-co e dal messaggio "Anomalia
ABS" sul display multifunzione.
Rivolgersi ad un Punto Assistenza
PEUGEOT. Spia del sistema di controllo dinamico della stabilitˆ (ESP/ASR) Si accende ogni volta che si inserisce il contatto per 3 secondi. Se la spia rimane accesa o si accende quando il motore gira,
pagnata da un segnale acustico e dal messaggio "ESP/ASR fuori servizio"sul
display multifunzione; rivolgersi ad un Punto Assistenza PEUGEOT.Questa spia lampeggia quando si attiva il sistema e si accende in modo fisso quando lo si disattiva.
Spia di preriscaldamento motore Diesel Si accende quando si inserisce il contatto. Aspettare che si spenga prima di avviare il motore. Spia di presenza d'acqua nel filtro gasolio (a seconda del paese) L'accensione di questa spia dal messaggio "Presenza d'acqua nel filtro gasolio" sul display
multifunzione. Rischio di deterioramento del sistema d'iniezione.
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT. Spia di autodiagnosi motore Si accende ogni volta che si inserisce il contatto. La spia di intasamento del filtro particolato autodiagnosi motore.
L'accensione di questa spia quando il motore gira, accompagnata da un segna-le acustico e dal messaggio "Anomalia antinquinamento" sul display multifun-
zione indica un funzionamento difettoso del sistema di disinquinamento, mentrei messaggi "Livello minimo additivo gasolio" o "Rischio intasamento filtro
antiparticolato" indicano un funzionamento difettoso del filtro antiparticolato.
Il suo lampeggiamento quando il motore gira, accompagnato da un segnaleacustico e dal messaggio "Anomalia catalizzatore" sul display multifunzione
indica un funzionamento difettoso del sistema d'iniezione o di accensione. Lamarmitta catalitica rischia di essere distrutta (solo motore a benzina).
Rivolgersi rapidamente ad un Punto Assistenza PEUGEOT.
CONTROLLO DI MARCIA 31

LA 307 SW IN DETTAGLIO37

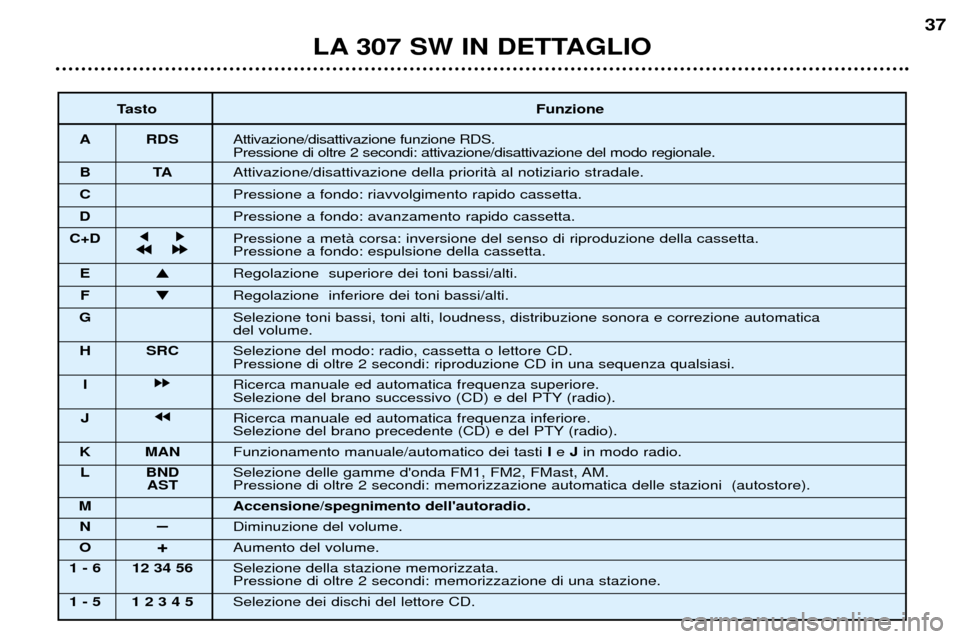

Tasto Funzione
A RDS Attivazione/disattivazione funzione RDS. Pressione di oltre 2 secondi: attivazione/disattivazione del modo regionale.
BT AAttivazione/disattivazione della prioritˆ al notiziario stradale.
C Pressione a fondo: riavvolgimento rapido cassetta.
D Pressione a fondo: avanzamento rapido cassetta.
C+D j
j k
k
Pressione a metˆ corsa: inversione del senso di riproduzione della cassetta.
j
j j
j k
k k
k
Pressione a fondo: espulsione della cassetta.
E Regolazione superiore dei toni bassi/alti.
F Regolazione inferiore dei toni bassi/alti.
G Selezione toni bassi, toni alti, loudness, distribuzione sonora e correzione automatica del volume.
H SRC Selezione del modo: radio, cassetta o lettore CD.Pressione di oltre 2 secondi: riproduzione CD in una sequenza qualsiasi.
I kk Ricerca manuale ed automatica frequenza superiore.
Selezione del brano successivo (CD) e del PTY (radio).
J jj Ricerca manuale ed automatica frequenza inferiore.
Selezione del brano precedente (CD) e del PTY (radio).
K MAN Funzionamento manuale/automatico dei tasti Ie Jin modo radio.
L BND Selezione delle gamme d'onda FM1, FM2, FMast, AM.
AST Pressione di oltre 2 secondi: memorizzazione automatica delle stazioni (autostore).
M Accensione/spegnimento dell'autoradio. N Ð
Diminuzione del volume.
O +Aumento del volume.
1 - 6 12 34 56 Selezione della stazione memorizzata.Pressione di oltre 2 secondi: memorizzazione di una stazione.
1 - 5 1 2 3 4 5 Selezione dei dischi del lettore CD.

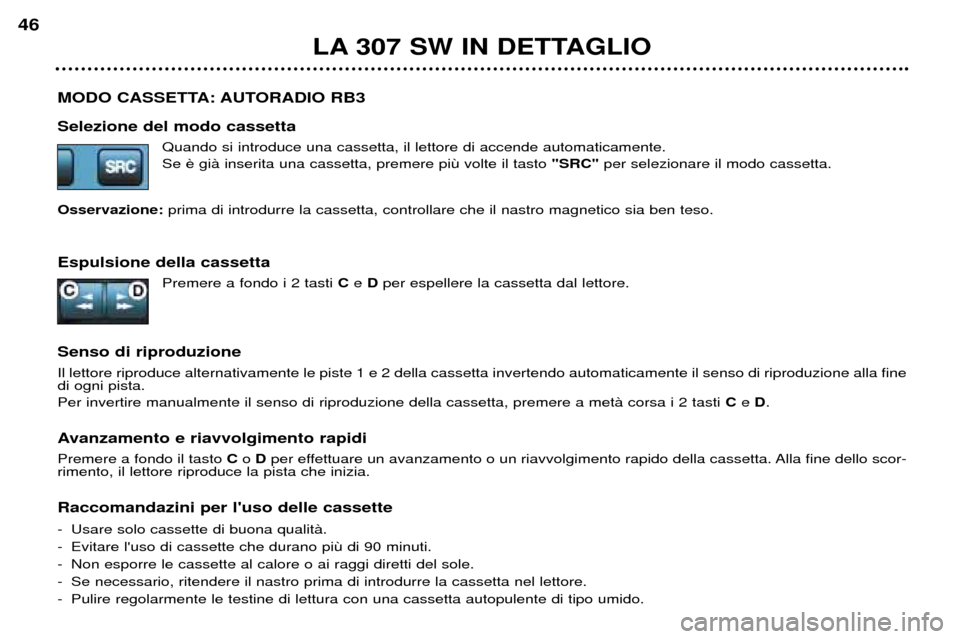

MODO CASSETTA: AUTORADIO RB3 Selezione del modo cassettaQuando si introduce una cassetta, il lettore di accende automaticamente. Se "SRC"per selezionare il modo cassetta.
Osservazione: prima di introdurre la cassetta, controllare che il nastro magnetico sia ben teso.
Espulsione della cassetta Premere a fondo i 2 tasti Ce D per espellere la cassetta dal lettore.
Senso di riproduzione Il lettore riproduce alternativamente le piste 1 e 2 della cassetta invertendo automaticamente il senso di riproduzione alla fi ne
di ogni pista. Per invertire manualmente il senso di riproduzione della cassetta, premere a metˆ corsa i 2 tasti Ce D.
Avanzamento e riavvolgimento rapidi Premere a fondo il tasto Co D per effettuare un avanzamento o un riavvolgimento rapido della cassetta. Alla fine dello scor-
rimento, il lettore riproduce la pista che inizia. Raccomandazini per l'uso delle cassette
- Usare solo cassette di buona qualitˆ.
- Evitare l'uso di cassette che durano pi
- Non esporre le cassette al calore o ai raggi diretti del sole.
- Se necessario, ritendere il nastro prima di introdurre la cassetta nel lettore.
- Pulire regolarmente le testine di lettura con una cassetta autopulente di tipo umido.
LA 307 SW IN DETTAGLIO
46

LA 307 SW IN DETTAGLIO39

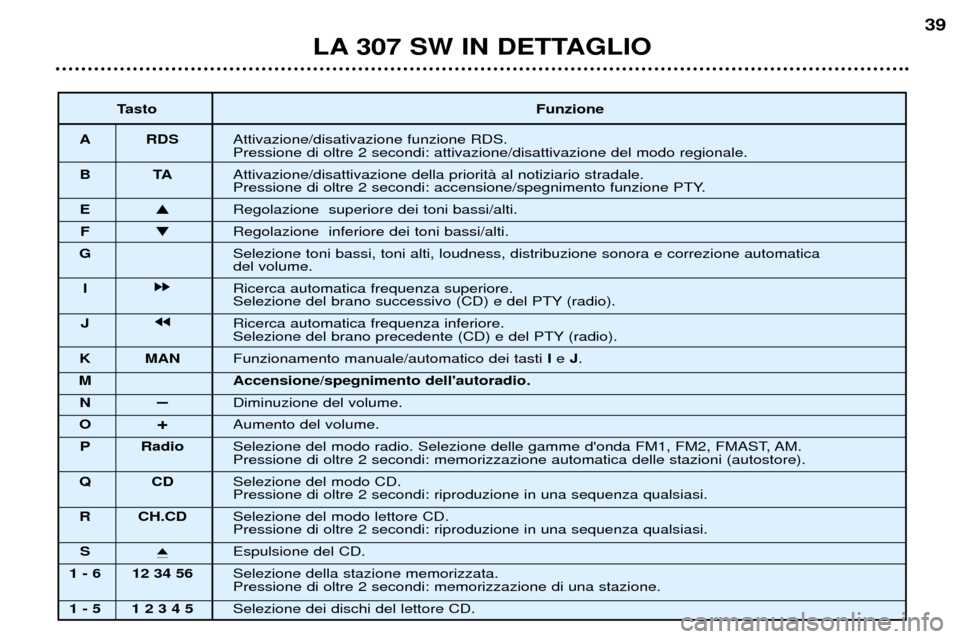

Tasto Funzione
A RDS Attivazione/disativazione funzione RDS. Pressione di oltre 2 secondi: attivazione/disattivazione del modo regionale.
BT AAttivazione/disattivazione della prioritˆ al notiziario stradale.
Pressione di oltre 2 secondi: accensione/spegnimento funzione PTY.
E Regolazione superiore dei toni bassi/alti.
F Regolazione inferiore dei toni bassi/alti.
G Selezione toni bassi, toni alti, loudness, distribuzione sonora e correzione automatica del volume.
I kk Ricerca automatica frequenza superiore.
Selezione del brano successivo (CD) e del PTY (radio).
J jj Ricerca automatica frequenza inferiore.
Selezione del brano precedente (CD) e del PTY (radio).
K MAN Funzionamento manuale/automatico dei tasti Ie J.
M Accensione/spegnimento dell'autoradio. N Ð
Diminuzione del volume.
O +Aumento del volume.
P Radio Selezione del modo radio. Selezione delle gamme d'onda FM1, FM2, FMAST, AM.Pressione di oltre 2 secondi: memorizzazione automatica delle stazioni (autostore).
QC DSelezione del modo CD.Pressione di oltre 2 secondi: riproduzione in una sequenza qualsiasi.
R CH.CD Selezione del modo lettore CD.Pressione di oltre 2 secondi: riproduzione in una sequenza qualsiasi.
S i
Espulsione del CD.
1 - 6 12 34 56 Selezione della stazione memorizzata. Pressione di oltre 2 secondi: memorizzazione di una stazione.
1 - 5 1 2 3 4 5 Selezione dei dischi del lettore CD.

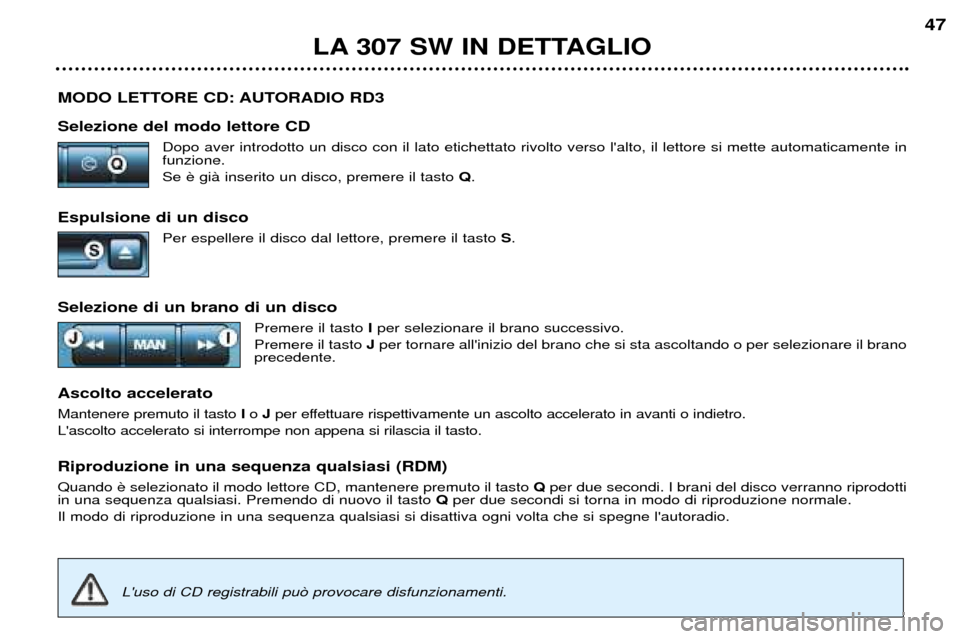

MODO LETTORE CD: AUTORADIO RD3 Selezione del modo lettore CDDopo aver introdotto un disco con il lato etichettato rivolto verso l'alto, il lettore si mette automaticamente in funzione. Se Q.
Espulsione di un disco Per espellere il disco dal lettore, premere il tasto S.
Selezione di un brano di un disco Premere il tasto Iper selezionare il brano successivo.
Premere il tasto Jper tornare all'inizio del brano che si sta ascoltando o per selezionare il brano
precedente.
Ascolto accelerato Mantenere premuto il tasto Io J per effettuare rispettivamente un ascolto accelerato in avanti o indietro.
L'ascolto accelerato si interrompe non appena si rilascia il tasto.
Riproduzione in una sequenza qualsiasi (RDM)Quando Qper due secondi. I brani del disco verranno riprodotti
in una sequenza qualsiasi. Premendo di nuovo il tasto Qper due secondi si torna in modo di riproduzione normale.
Il modo di riproduzione in una sequenza qualsiasi si disattiva ogni volta che si spegne l'autoradio.
LA 307 SW IN DETTAGLIO 47
L'uso di CD registrabili pu˜ provocare disfunzionamenti.
